How to Build Multi-Socket Ethernet Communication with WIZnet W5500 on MCU Platforms?

Summary

This commercial MCU architecture uses WIZnet W5500 to implement multiple independent Ethernet communication channels over a single SPI-connected Ethernet controller. The MCU configures W5500 network registers, opens TCP or UDP sockets, checks socket-state registers, and moves payload data through W5500 socket buffers. W5500 provides the wired Ethernet MAC/PHY, hardwired TCP/IP stack, 8 hardware sockets, and internal Tx/Rx buffering, allowing a commercial device to support configuration, telemetry, service access, and local discovery without running a full software TCP/IP stack on the MCU.

What the Project Does

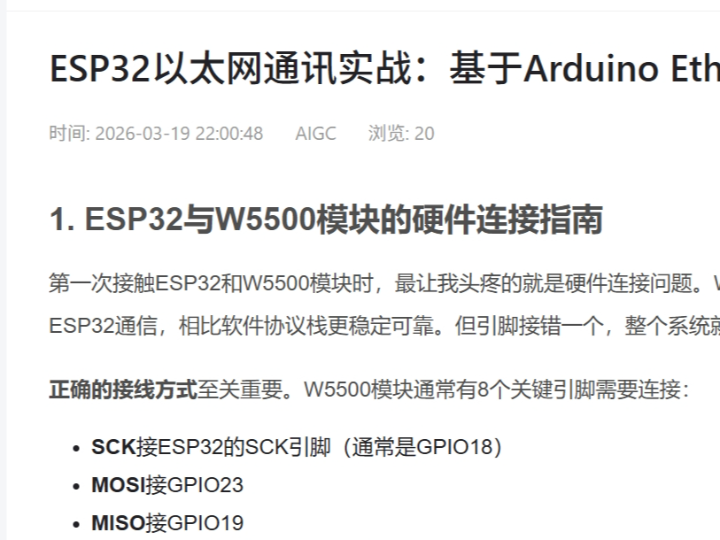

The provided CSDN Wenku answer page could not be directly fetched during verification, so project-specific source code from that exact page cannot be quoted. A related accessible CSDN Wenku result on W5500 multi-socket communication describes the same design pattern: initialize W5500 with MAC address, IP address, subnet mask, and gateway; open multiple sockets; configure each socket as TCP client, TCP server, or UDP; then monitor socket states such as established TCP connections before sending and receiving data.

In a commercial device, this maps to a practical multi-service network layout. One W5500 socket can expose a TCP configuration server, another can send telemetry to a host, another can listen for UDP discovery packets, and another can serve a maintenance or diagnostic channel. The MCU owns the product logic and application data format, while W5500 owns the bounded hardware network transport.

The data path is register-driven. The MCU initializes SPI, resets the W5500, writes common network configuration registers, allocates socket buffers, opens a socket with TCP or UDP mode, waits for the expected socket state, writes payload data into the socket TX buffer, issues a send command, and reads received payloads from the RX buffer after checking the received-size register.

Where WIZnet Fits

The exact WIZnet product is W5500. WIZnet describes W5500 as a hardwired Internet controller with an integrated TCP/IP stack, SPI access up to 80 MHz, 10/100 Ethernet MAC and PHY, 8 sockets, and 32 KB internal memory. The product page lists hardwired protocol support including TCP, UDP, ICMP, IPv4, ARP, IGMP, and PPPoE.

W5500 sits between the MCU and the RJ45 Ethernet interface. The MCU communicates with W5500 through SPI using register and buffer transactions. The W5500 datasheet defines a host SPI interface with SCSn, SCLK, MOSI, and MISO, and states that W5500 supports SPI mode 0 and mode 3.

For commercial firmware, the key architectural advantage is socket isolation. W5500 supports 8 independent sockets, so a product can separate configuration, command, telemetry, discovery, and service traffic instead of multiplexing every function through one connection. This does not remove the need for application-level timeout handling, but it does reduce TCP/IP stack burden on the MCU.

Implementation Notes

The source link does not expose a verified firmware repository or register-level project files, so this section provides an architecture explanation rather than project-specific code.

A robust W5500 multi-socket firmware design starts with common network registers. GAR configures the default gateway address, SUBR configures the subnet mask, and SHAR configures the source hardware address. These registers define how the device appears on the local network before any socket traffic is opened.

Socket control then moves into each socket register block. The socket mode register selects TCP, UDP, or other modes; the command register opens, listens, connects, disconnects, closes, sends, and receives; the status register reports whether the socket entered states such as SOCK_INIT, SOCK_UDP, SOCK_LISTEN, or SOCK_ESTABLISHED. This is why production firmware should be written as a socket-state machine rather than a fixed delay sequence.

Buffer handling is the next commercial design point. W5500 socket RX and TX buffer sizes are configured per socket, and the total configured RX or TX allocation cannot exceed the available 16 KB region on each side. The datasheet also states that Sn_TX_FSR should be checked before saving data to a socket TX buffer, while Sn_RX_RSR indicates received data size in the RX buffer.

A practical commercial allocation might give a streaming telemetry socket more TX space, a configuration socket balanced TX/RX space, and a discovery socket minimal UDP buffer space. The allocation should follow traffic behavior, not simply divide memory equally across all 8 sockets.

Practical Tips / Pitfalls

• Verify SPI register read/write before testing TCP or UDP. A wrong chip-select line can look like a network-stack failure.
• Plan socket ownership early. Assign fixed sockets for configuration, telemetry, discovery, diagnostics, and service access.
• Check Sn_SR after every socket command. W5500 commands are not a substitute for state validation.
• Check TX free size before writing payload data. Overrunning the socket TX buffer can corrupt unsent data.
• Read received-size registers carefully and drain RX buffers promptly. Slow RX handling can block higher-level protocol behavior.
• Use the interrupt pin for receive, disconnect, timeout, and send-complete events when the MCU has tight timing constraints.
• Treat link loss, TCP close, timeout, duplicate IP, and peer reset as normal operating states in commercial firmware.

FAQ

Q: Why use WIZnet W5500 for multi-socket commercial Ethernet?
A: W5500 provides 8 independent hardware sockets, hardwired TCP/IP processing, integrated Ethernet MAC/PHY, and internal packet memory. That lets an MCU-based product run several network services without carrying the full TCP/IP stack and buffer-management burden in MCU firmware.

Q: How does W5500 connect to the MCU platform?
A: W5500 connects through SPI using SCSn, SCLK, MOSI, and MISO. A commercial design should also route reset and interrupt, provide stable 3.3 V power, and use a correct RJ45/magnetics and ESD layout around the Ethernet side. The datasheet specifies SPI mode 0 and mode 3 support.

Q: What role does W5500 play in this project?
A: W5500 is the hardware network transport engine. The MCU writes network and socket registers, fills TX buffers, reads RX buffers, and responds to socket status. W5500 handles Ethernet MAC/PHY operation, hardwired TCP/IP behavior, socket state transitions, and packet buffering.

Q: Can beginners follow this architecture?
A: Yes, but they should bring it up in stages. First verify SPI communication, then write MAC/IP/subnet/gateway registers, confirm PHY link, open one UDP socket, test one TCP server socket, and only then add multiple simultaneous sockets.

Q: How should socket buffer sizes be chosen?
A: Allocate buffers by traffic pattern. A telemetry socket that sends frequent data may need more TX space, while a configuration socket may need balanced RX and TX space. W5500 allows socket RX and TX buffer blocks to be configured in 1, 2, 4, 8, or 16 KB sizes, but each side’s total allocation must stay within the available memory limit.

Source

Original source link: CSDN Wenku answer page provided by the user. The exact page could not be directly fetched during verification, so its license and project-specific code could not be confirmed.

Related accessible CSDN Wenku result: W5500 multi-socket communication overview, including initialization, TCP/UDP socket setup, and socket-state-based communication flow.

WIZnet product reference: W5500 product information and technical feature list.

WIZnet hardware reference: W5500 datasheet, including SPI host interface, register model, socket commands, socket states, and buffer-register behavior.

Tags

#W5500 #WIZnet #MultiSocket #CommercialEthernet #MCU #SPI #TCP #UDP #Registers #SocketState #HardwareTCPIP #Firmware #NetworkStack #EmbeddedEthernet

MCU 플랫폼에서 WIZnet W5500으로 Multi-Socket Ethernet 통신을 구현하는 방법은?

요약

이 상용 MCU 아키텍처는 WIZnet W5500을 사용해 하나의 SPI 연결 Ethernet 컨트롤러에서 여러 개의 독립 Ethernet 통신 채널을 구현합니다. MCU는 W5500 네트워크 레지스터를 설정하고, TCP 또는 UDP 소켓을 열고, 소켓 상태 레지스터를 확인하며, W5500 소켓 버퍼를 통해 payload data를 이동시킵니다. W5500은 유선 Ethernet MAC/PHY, 하드웨어 TCP/IP 스택, 8개 하드웨어 소켓, 내부 Tx/Rx 버퍼링을 제공하므로, 상용 장치는 MCU에서 전체 소프트웨어 TCP/IP 스택을 실행하지 않고도 설정, 텔레메트리, 서비스 접근, 로컬 discovery를 지원할 수 있습니다.

프로젝트가 하는 일

제공된 CSDN Wenku answer page는 검증 중 직접 가져올 수 없었기 때문에, 해당 페이지의 프로젝트별 소스 코드는 인용할 수 없습니다. 접근 가능한 관련 CSDN Wenku 결과는 W5500 multi-socket communication의 동일한 설계 패턴을 설명합니다. 즉 W5500을 MAC address, IP address, subnet mask, gateway로 초기화하고, 여러 소켓을 열며, 각 소켓을 TCP client, TCP server, UDP로 설정한 뒤, established TCP connection 같은 소켓 상태를 모니터링하면서 데이터를 송수신하는 구조입니다.

상용 장치에서는 이 구조가 실용적인 multi-service network layout으로 매핑됩니다. 하나의 W5500 소켓은 TCP configuration server로 사용할 수 있고, 다른 소켓은 host로 telemetry를 전송할 수 있으며, 또 다른 소켓은 UDP discovery packet을 수신할 수 있습니다. 별도의 소켓은 maintenance 또는 diagnostic channel로 사용할 수 있습니다. MCU는 제품 로직과 애플리케이션 데이터 형식을 담당하고, W5500은 제한된 범위의 하드웨어 네트워크 전송을 담당합니다.

데이터 경로는 레지스터 기반입니다. MCU는 SPI를 초기화하고, W5500을 reset하며, common network configuration register를 기록합니다. 이후 socket buffer를 할당하고, TCP 또는 UDP mode로 소켓을 열고, 예상되는 socket state를 기다린 뒤, payload data를 socket TX buffer에 기록하고 send command를 실행합니다. 수신 방향에서는 received-size register를 확인한 뒤 RX buffer에서 payload를 읽습니다.

WIZnet이 들어가는 위치

이 프로젝트에서 사용되는 정확한 WIZnet 제품은 W5500입니다. WIZnet은 W5500을 TCP/IP stack이 통합된 hardwired Internet controller로 설명하며, 최대 80 MHz SPI, 10/100 Ethernet MAC 및 PHY, 8개 socket, 32 KB 내부 memory를 제공합니다. 제품 페이지는 TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE 같은 하드웨어 프로토콜 지원도 제시합니다.

W5500은 MCU와 RJ45 Ethernet interface 사이에 위치합니다. MCU는 SPI를 통해 register 및 buffer transaction으로 W5500과 통신합니다. W5500 datasheet는 SCSn, SCLK, MOSI, MISO로 구성된 host SPI interface를 정의하고, W5500이 SPI mode 0 및 mode 3을 지원한다고 설명합니다.

상용 펌웨어에서 핵심 아키텍처 장점은 소켓 격리입니다. W5500은 8개의 독립 소켓을 지원하므로, 제품은 configuration, command, telemetry, discovery, service traffic을 하나의 연결에 모두 multiplexing하지 않고 분리할 수 있습니다. 이것이 application-level timeout handling의 필요성을 없애지는 않지만, MCU의 TCP/IP stack 부담은 줄여줍니다.

구현 참고 사항

소스 링크에서 검증된 펌웨어 저장소나 레지스터 수준 프로젝트 파일을 확인할 수 없었으므로, 이 섹션은 프로젝트별 코드가 아니라 아키텍처 설명을 제공합니다.

견고한 W5500 multi-socket 펌웨어 설계는 common network register에서 시작합니다. GAR는 default gateway address를 설정하고, SUBR는 subnet mask를 설정하며, SHAR는 source hardware address를 설정합니다. 이 레지스터들은 어떤 socket traffic을 열기 전에 장치가 local network에서 어떻게 보일지를 정의합니다.

이후 socket control은 각 socket register block에서 처리됩니다. Socket mode register는 TCP, UDP 또는 다른 모드를 선택합니다. Command register는 open, listen, connect, disconnect, close, send, receive를 수행합니다. Status register는 socket이 SOCK_INIT, SOCK_UDP, SOCK_LISTEN, SOCK_ESTABLISHED 같은 상태에 진입했는지 보고합니다. 따라서 양산 펌웨어는 고정 delay sequence가 아니라 socket-state machine으로 작성해야 합니다.

Buffer handling은 다음 상용 설계 포인트입니다. W5500 socket RX 및 TX buffer size는 socket별로 설정되며, 전체 RX 또는 TX 할당은 각 side의 사용 가능한 16 KB 영역을 초과할 수 없습니다. Datasheet는 socket TX buffer에 데이터를 저장하기 전에 Sn_TX_FSR을 확인해야 하며, Sn_RX_RSR은 RX buffer에 수신된 데이터 크기를 나타낸다고 설명합니다.

실용적인 상용 할당 예시는 streaming telemetry socket에는 더 많은 TX 공간을 주고, configuration socket에는 균형 잡힌 TX/RX 공간을 주며, discovery socket에는 최소 UDP buffer 공간을 주는 방식입니다. 할당은 모든 8개 소켓에 동일하게 나누는 방식이 아니라 traffic behavior를 기준으로 정해야 합니다.

실무 팁 / 주의점

• TCP 또는 UDP를 테스트하기 전에 SPI register read/write를 검증해야 합니다. 잘못된 chip-select line은 network-stack 오류처럼 보일 수 있습니다.
• Socket ownership은 초기에 계획해야 합니다. Configuration, telemetry, discovery, diagnostics, service access에 고정 socket을 배정하는 것이 좋습니다.
• 모든 socket command 이후 Sn_SR을 확인해야 합니다. W5500 command는 state validation을 대신하지 않습니다.
• Payload data를 쓰기 전에 TX free size를 확인해야 합니다. Socket TX buffer를 초과하면 아직 전송되지 않은 데이터가 손상될 수 있습니다.
• Received-size register를 신중하게 읽고 RX buffer를 즉시 비워야 합니다. 느린 RX 처리는 상위 프로토콜 동작을 막을 수 있습니다.
• MCU timing 제약이 엄격한 경우 receive, disconnect, timeout, send-complete event 처리를 위해 interrupt pin을 사용하는 것이 좋습니다.
• Link loss, TCP close, timeout, duplicate IP, peer reset을 상용 펌웨어의 정상 동작 상태로 취급해야 합니다.

FAQ

Q: Multi-socket 상용 Ethernet에 왜 WIZnet W5500을 사용하나요?
A: W5500은 8개의 독립 하드웨어 소켓, 하드웨어 TCP/IP 처리, 통합 Ethernet MAC/PHY, 내부 패킷 메모리를 제공합니다. 이를 통해 MCU 기반 제품은 MCU 펌웨어에서 전체 TCP/IP stack과 buffer-management 부담을 지지 않고도 여러 network service를 실행할 수 있습니다.

Q: W5500은 MCU 플랫폼에 어떻게 연결되나요?
A: W5500은 SCSn, SCLK, MOSI, MISO를 사용하는 SPI로 연결됩니다. 상용 설계에서는 reset과 interrupt도 라우팅하고, 안정적인 3.3 V 전원, 올바른 RJ45/magnetics 경로, Ethernet 측 ESD layout을 구성해야 합니다. Datasheet는 SPI mode 0 및 mode 3 지원을 명시합니다.

Q: 이 프로젝트에서 W5500은 어떤 역할을 하나요?
A: W5500은 하드웨어 네트워크 전송 엔진입니다. MCU는 network 및 socket register를 기록하고, TX buffer를 채우고, RX buffer를 읽고, socket status에 응답합니다. W5500은 Ethernet MAC/PHY 동작, 하드웨어 TCP/IP behavior, socket state transition, packet buffering을 처리합니다.

Q: 초보자도 이 아키텍처를 따라갈 수 있나요?
A: 가능합니다. 다만 단계적으로 bring-up하는 것이 좋습니다. 먼저 SPI 통신을 검증하고, MAC/IP/subnet/gateway register를 기록한 뒤, PHY link를 확인하고, 하나의 UDP socket을 열어 테스트합니다. 이후 하나의 TCP server socket을 테스트하고, 마지막으로 여러 simultaneous socket을 추가하는 순서가 좋습니다.

Q: Socket buffer size는 어떻게 선택해야 하나요?
A: Traffic pattern을 기준으로 할당해야 합니다. 자주 데이터를 보내는 telemetry socket은 더 많은 TX 공간이 필요할 수 있고, configuration socket은 RX와 TX가 균형 잡힌 공간을 필요로 할 수 있습니다. W5500은 socket RX 및 TX buffer block을 1, 2, 4, 8, 16 KB 단위로 설정할 수 있지만, 각 side의 전체 할당은 사용 가능한 memory limit 안에 있어야 합니다.

출처

Original source link: 사용자가 제공한 CSDN Wenku answer page. 검증 중 해당 페이지를 직접 가져올 수 없었으므로, 정확한 페이지 라이선스와 프로젝트별 코드는 확인할 수 없었습니다.
https://wenku.csdn.net/answer/30uq21zt1dx

Related accessible CSDN Wenku result: W5500 multi-socket communication overview, including initialization, TCP/UDP socket setup, and socket-state-based communication flow.
https://wenku.csdn.net/answer/21427p0p1q

WIZnet product reference: W5500 product information and technical feature list.
https://wiznet.io/products/ethernet-chips/w5500

WIZnet hardware reference: W5500 datasheet, including SPI host interface, register model, socket commands, socket states, and buffer-register behavior.
https://docs.wiznet.io/img/products/w5500/W5500_ds_v110e.pdf
