How to Build a TCP Client/Server System with W5500 for Embedded IoT?
This project explains how to implement a TCP client/server communication system on an embedded platform using the WIZnet W5500 Ethernet controller.
How to Build a TCP Client/Server System with W5500 for Embedded IoT?
Summary
This project explains how to implement a TCP client/server communication system on an embedded platform using the WIZnet W5500 Ethernet controller. The W5500 provides a hardware TCP/IP stack over SPI, allowing a microcontroller to establish reliable Ethernet connections without running a full software stack. The design targets Industrial IoT scenarios where stable, low-overhead networking is required for continuous data exchange.
What the Project Does
The article focuses on building a TCP-based communication model using the W5500, where an embedded device can operate either as a client or a server.
The architecture is straightforward:
Device Layer
- MCU (e.g., STM32 or similar)
- W5500 Ethernet controller (SPI interface)
- Optional sensors or control peripherals
Network Layer
- Wired Ethernet connection
- TCP/IP handled inside the W5500
- Local network or industrial LAN
Application Layer
- TCP server (listening for incoming connections)
- TCP client (initiating connections to a remote host)
- Data exchange logic (commands, telemetry, control signals)
Typical operation flow:
- TCP Server Mode
- Initialize W5500 and configure network parameters
- Open a socket in LISTEN state
- Wait for client connection
- Receive data and send responses
- TCP Client Mode
- Initialize W5500
- Connect to a remote server IP/port
- Send data packets
- Receive responses
This dual-mode design allows the embedded system to function as either a data node or a control endpoint, depending on system requirements.
Where WIZnet Fits
The WIZnet W5500 is the core networking component.
Its role is very specific:
- Handles TCP/IP protocol in hardware
- Provides 8 independent sockets
- Manages connection states (LISTEN, ESTABLISHED, CLOSE_WAIT, etc.)
- Offloads packet handling from the MCU
This is critical because:
- The MCU does not need LwIP or any software TCP/IP stack
- Memory usage stays low (important for small MCUs)
- TCP state handling becomes deterministic and simpler
For Industrial IoT systems, this means fewer edge-case failures and more predictable behavior during long-running connections.

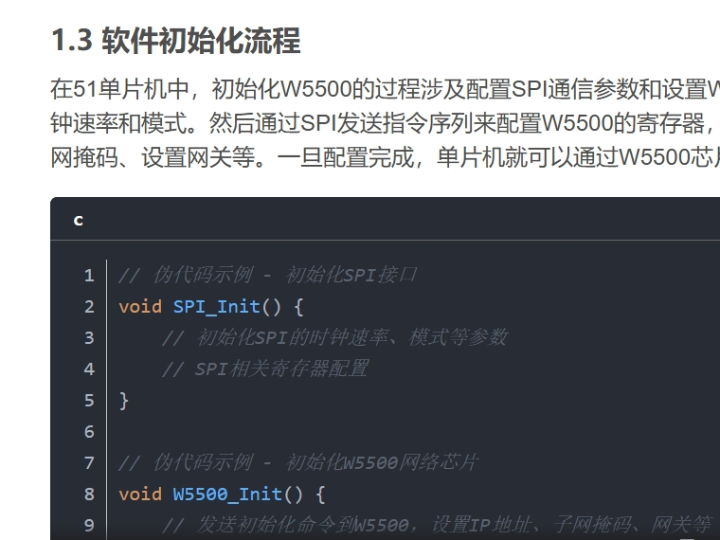

Implementation Notes
The original article includes example logic for TCP socket handling, but full verified repository code was not accessible. Below is a conceptual integration example based on WIZnet ioLibrary.
Conceptual integration example based on WIZnet ioLibrary
socket(0, Sn_MR_TCP, 5000, 0);
// Listen for incoming connection
listen(0);
// Check socket status
if(getSn_SR(0) == SOCK_ESTABLISHED) {
// Receive data
int len = recv(0, buffer, sizeof(buffer));
// Echo or process data
send(0, buffer, len);
}
What this does
- Opens socket 0 in TCP mode on port 5000
- Waits for a client connection
- Once connected, receives and sends data
Why it matters
- The W5500 internally manages TCP handshake and retransmission
- The MCU only handles application-level data
Practical Tips / Pitfalls
- Always check socket state (Sn_SR) before send/receive
- Handle SOCK_CLOSE_WAIT properly to avoid dead sockets
- Use non-blocking logic to prevent MCU stalls
- Ensure SPI stability (clock, mode, timing)
- Monitor link status before opening sockets
- Limit socket usage if multiple services run simultaneously
FAQ
Q: Why use W5500 for TCP communication?
A: It implements the TCP/IP stack in hardware, eliminating the need for a software stack and reducing MCU load significantly.
Q: How does W5500 connect to the MCU?
A: Through SPI using MOSI, MISO, SCK, and CS pins. Optional interrupt pins can improve event handling.
Q: What role does W5500 play in this TCP system?
A: It manages all TCP socket operations, including connection setup, packet handling, and retransmission.
Q: Can beginners implement this?
A: Yes, if they understand basic C programming and networking concepts like TCP sockets and IP addressing.
Q: How does this compare with Wi-Fi-based TCP?
A: Ethernet via W5500 provides more stable and predictable latency, while Wi-Fi can suffer from interference and connection drops.
Source
Original Article
https://blog.csdn.net/weixin_36444661/article/details/150082780
Tags
#W5500
#TCPIP
#EmbeddedNetworking
#EthernetIoT
#IndustrialIoT
#SocketProgramming
#SPI
#MakerProject
How to Build a TCP Client/Server System with W5500 for Embedded IoT?
Summary
이 프로젝트는 WIZnet W5500 이더넷 컨트롤러를 사용하여 임베디드 환경에서 TCP 클라이언트/서버 통신 시스템을 구현하는 방법을 설명합니다. W5500은 SPI 기반 하드웨어 TCP/IP 스택을 제공하여 MCU가 소프트웨어 네트워크 스택 없이도 안정적인 Ethernet 연결을 구축할 수 있도록 합니다. 이는 지속적인 데이터 통신이 필요한 산업용 IoT 환경에 적합합니다.
What the Project Does
이 프로젝트는 W5500을 활용하여 TCP 기반 통신 구조를 구현하는 방법을 설명하며, 임베디드 장치가 클라이언트 또는 서버 역할을 수행할 수 있도록 합니다.
시스템 구조는 다음과 같습니다.
Device Layer
- MCU (예: STM32 등)
- W5500 이더넷 컨트롤러 (SPI 인터페이스)
- 센서 또는 제어 장치
Network Layer
- 유선 Ethernet 통신
- W5500 내부 TCP/IP 처리
- 로컬 네트워크 또는 산업용 LAN
Application Layer
- TCP 서버 (연결 대기 및 응답)
- TCP 클라이언트 (서버 접속)
- 데이터 송수신 (명령, 상태, 제어)
동작 방식:
TCP 서버 모드
- W5500 초기화 및 네트워크 설정
- 소켓을 LISTEN 상태로 설정
- 클라이언트 연결 대기
- 데이터 수신 및 응답
TCP 클라이언트 모드
- W5500 초기화
- 서버 IP/포트로 연결
- 데이터 전송
- 응답 수신
이 구조를 통해 장치는 데이터 노드 또는 제어 엔드포인트로 유연하게 동작할 수 있습니다.
Where WIZnet Fits
WIZnet W5500은 이 시스템의 핵심 네트워크 엔진입니다.
주요 역할:
- TCP/IP 프로토콜을 하드웨어에서 처리
- 최대 8개의 소켓 제공
- TCP 상태 관리 (LISTEN, ESTABLISHED 등)
- 패킷 처리 및 재전송 자동 처리
이 구조의 핵심 장점:
- MCU에서 LwIP 같은 소프트웨어 스택 불필요
- 메모리 사용량 감소
- TCP 상태 관리 단순화
- 장시간 안정적인 통신 가능
특히 산업용 IoT 환경에서는 예측 가능한 동작과 안정성 확보에 매우 중요합니다.
Implementation Notes
원문에서는 TCP 소켓 처리 로직을 설명하지만, 전체 검증된 코드 저장소는 제공되지 않았습니다. 아래는 WIZnet ioLibrary 기반 개념적 예제입니다.
Conceptual integration example based on WIZnet ioLibrary
socket(0, Sn_MR_TCP, 5000, 0);
// 연결 대기
listen(0);
// 연결 상태 확인
if(getSn_SR(0) == SOCK_ESTABLISHED) {
// 데이터 수신
int len = recv(0, buffer, sizeof(buffer));
// 데이터 처리 및 응답
send(0, buffer, len);
}
설명
- 포트 5000에서 TCP 서버 소켓 생성
- 클라이언트 연결을 대기
- 연결 후 데이터 송수신 수행
핵심 포인트
- TCP 핸드셰이크 및 재전송은 W5500이 내부 처리
- MCU는 애플리케이션 데이터만 처리
Practical Tips / Pitfalls
- send/recv 전에 반드시 소켓 상태(Sn_SR) 확인
- SOCK_CLOSE_WAIT 상태 처리를 하지 않으면 소켓이 고정될 수 있음
- MCU 블로킹 방지를 위해 논블로킹 구조 설계 권장
- SPI 통신 안정성 (클럭, 타이밍) 확인
- Ethernet 링크 상태 확인 후 소켓 생성
- 여러 서비스 실행 시 소켓 수 관리
FAQ
Q: 왜 W5500을 사용하나요?
A: TCP/IP 스택을 하드웨어로 처리하여 MCU 부하를 줄이고 안정적인 네트워크 구현이 가능합니다.
Q: MCU와 어떻게 연결하나요?
A: MOSI, MISO, SCK, CS를 사용하는 SPI 인터페이스로 연결합니다.
Q: 이 프로젝트에서 W5500 역할은 무엇인가요?
A: TCP 소켓 생성, 연결 관리, 데이터 송수신 등 네트워크 전반을 처리합니다.
Q: 초보자도 구현 가능한가요?
A: 기본적인 C 언어와 TCP/IP 개념을 이해하면 충분히 구현 가능합니다.
Q: Wi-Fi와 비교하면 어떤 차이가 있나요?
A: Ethernet은 더 안정적이고 지연이 일정하지만, Wi-Fi는 간섭으로 인해 연결이 불안정할 수 있습니다.
Source
Original Article
https://blog.csdn.net/weixin_36444661/article/details/150082780
Tags
#W5500
#TCPIP
#EmbeddedNetworking
#EthernetIoT
#IndustrialIoT
#SocketProgramming
#SPI
#MakerProject
