1) Introduction

EM0215는 WIZnet W5500 Ethernet Controller를 기반으로 제작된 SPI 방식의 네트워크 인터페이스 모듈입니다. 마이크로컨트롤러나 임베디드 제어 보드가 LAN 또는 인터넷을 통해 데이터를 송수신할 수 있도록 설계되었으며, MCU와는 SPI 인터페이스로 연결됩니다. 원문 페이지에서는 EM0215를 러시아 생산 네트워크 인터페이스 모듈로 소개하고 있으며, W5500 기반 Ethernet Controller 구조를 사용한다고 설명합니다.

W5500은 TCP/IP Stack, 10/100 Ethernet MAC, PHY를 하나의 칩에 통합한 Hardwired TCP/IP Ethernet Controller입니다. 외부 MCU는 복잡한 TCP/IP 처리를 직접 수행하지 않고 SPI를 통해 W5500의 Socket 기능을 제어할 수 있습니다. WIZnet 공식 문서에 따르면 W5500은 최대 80MHz SPI 인터페이스, 8개의 독립 Socket, 32KB 내부 TX/RX 버퍼, TCP/UDP/IPv4/ICMP/ARP/IGMP/PPPoE 프로토콜을 지원합니다.

EM0215의 장점은 단순합니다. MCU가 Wi-Fi가 아닌 유선 Ethernet을 사용해야 하는 산업용 제어기, 계측 장비, LED 전광판, 데이터 로거, 원격 감시 장치에서 안정적인 네트워크 연결을 구현할 수 있습니다. 특히 W5500은 TCP/IP 처리를 하드웨어에서 수행하므로, 비교적 리소스가 작은 MCU에서도 네트워크 기능을 쉽게 추가할 수 있습니다.

2) Required Components

EM0215는 3.3V 또는 5V 전원 입력을 지원하며, 정보 신호 라인은 3.3V 로직이지만 5V 레벨에 tolerant하다고 원문에 명시되어 있습니다. 단, 실제 제작 시에는 모듈 버전과 제공 문서를 확인하고 5V와 3.3V 전원을 동시에 묶지 않도록 주의해야 합니다.

3) Hardware Setup

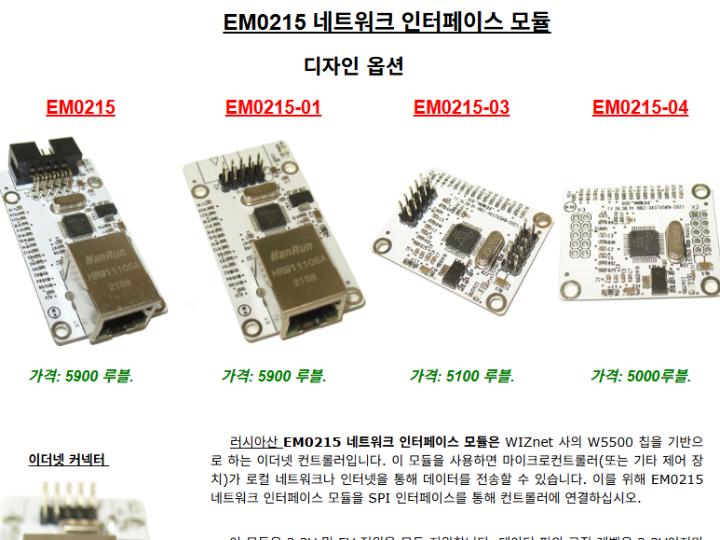

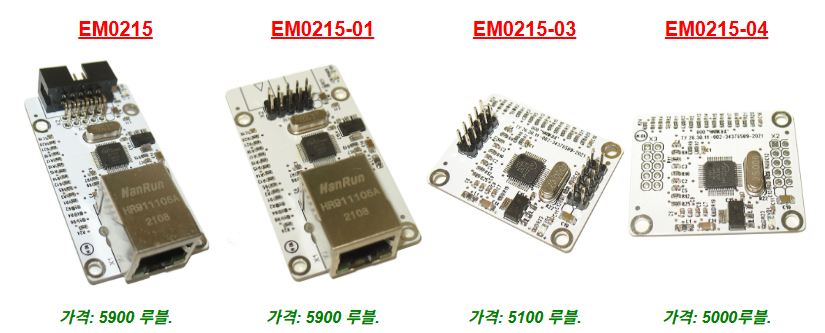

EM0215는 여러 실장 옵션으로 제공됩니다. 원문 기준으로 표준 크기 모델은 약 61.2 × 32 × 17 mm이며, 소형 모델은 약 40 × 32 mm 계열로 제공됩니다. 커넥터 형식은 IDC-10MR, PLD-10 핀헤더, 납땜 홀 방식 등으로 나뉘며, 이는 제어 보드에 케이블로 연결할지, 스탠드오프로 직접 장착할지, 또는 제한된 공간에 납땜하여 넣을지에 따라 선택할 수 있습니다.

기본 연결 순서는 다음과 같습니다.

1. EM0215의 VCC/GND를 MCU 보드의 전원/GND와 연결합니다.
2. SCK, MOSI, MISO, SCS를 MCU의 SPI 핀에 연결합니다.
3. 필요하면 RST를 MCU GPIO에 연결하여 소프트웨어 리셋을 제어합니다.
4. INT는 필수는 아니지만, 인터럽트 기반 네트워크 처리가 필요한 경우 MCU GPIO에 연결할 수 있습니다.
5. RJ45 포트 또는 Ethernet 핀을 통해 공유기/스위치/PC와 연결합니다.
6. MCU에 W5500 Ethernet 테스트 코드를 업로드합니다.

EM0215의 전류 소비는 원문 기준 Vcc=3V 조건에서 최대 185mA로 표기되어 있습니다. 전원이 불안정하면 링크가 반복적으로 끊기거나 DHCP 할당이 실패할 수 있으므로, MCU 보드의 3.3V 레귤레이터 전류 여유를 반드시 확인하는 것이 좋습니다.

4) Interface Explanation

SPI Interface

EM0215와 MCU 사이의 주 인터페이스는 SPI입니다. SPI는 SCK, MOSI, MISO, CS 네 개의 기본 신호로 구성되는 동기식 직렬 통신 방식입니다.

W5500은 SPI MODE 0과 MODE 3을 지원합니다. WIZnet 공식 문서에서도 High Speed SPI와 SPI MODE 0/3 지원을 명시하고 있으며, EM0215 원문 사양에는 SPI MODE 3이 표기되어 있습니다. Arduino Ethernet Library 같은 상위 라이브러리를 사용할 경우 일반적으로 라이브러리가 W5500 접근 절차를 처리하지만, 직접 드라이버를 작성하거나 WIZnet ioLibrary를 포팅할 때는 SPI Mode 설정을 확인해야 합니다.

Ethernet Interface

W5500은 10BaseT/100BaseTX Ethernet PHY를 내장하고 있으며 Auto Negotiation, Full/Half Duplex, Link, Speed, Active LED 출력을 지원합니다. EM0215 모듈은 RJ45 커넥터 또는 Ethernet 핀 연결 구조를 통해 외부 네트워크에 연결됩니다.

Why Hardwired TCP/IP?

일반적인 소프트웨어 TCP/IP Stack 방식은 MCU의 Flash, RAM, CPU 시간을 많이 사용합니다. 반면 W5500은 TCP, UDP, IPv4, ARP 등 주요 네트워크 처리를 하드웨어에서 담당합니다. 따라서 MCU는 Socket Open, Send, Receive 같은 명령 중심으로 네트워크 기능을 구현할 수 있습니다. 이 구조는 산업용 장치처럼 장시간 안정성이 중요한 환경에서 유리합니다.

5) Wiring Table

EM0215 SPI Connector Pinout

원문에 제공된 SPI 핀맵 기준으로 EM0215의 SPI 커넥터는 다음과 같이 구성됩니다.

Arduino Uno Example Wiring

ESP32 VSPI Example Wiring

Ethernet Connector Pinout

EM0215 원문 자료에는 Ethernet 핀맵도 함께 제공됩니다. RJ45 커넥터가 이미 장착된 모델을 사용하는 경우 사용자가 직접 이 핀을 배선할 필요는 없지만, 소형 모델이나 보드 내장형 설계에서는 유용합니다.

6) Software Environment Setup

Arduino IDE

1. Arduino IDE를 설치합니다.
2. Board Manager에서 사용하는 MCU 보드를 설치합니다.
3. Library Manager에서 Ethernet 라이브러리를 확인합니다.
4. W5500 기반 보드는 일반적으로 Ethernet.h 라이브러리를 통해 제어할 수 있습니다.
5. CS 핀을 실제 배선과 동일하게 설정합니다.

WIZnet ioLibrary_Driver

Arduino 환경이 아닌 STM32, RP2040, bare-metal MCU에서는 WIZnet의 ioLibrary_Driver를 사용할 수 있습니다. WIZnet 공식 문서에서는 ioLibrary_Driver를 W5x00/W6x00 계열 칩을 위한 MCU 독립형 드라이버로 설명하며, DHCP, DNS, MQTT, SNTP, TFTP, HTTP Server 같은 서비스 구현에 활용할 수 있다고 안내합니다.

7) Full Code Examples

아래 코드는 Arduino Uno와 EM0215를 연결하여 DHCP로 IP를 할당받고, 간단한 Web Server를 실행하는 예제입니다.

#include <SPI.h>
#include <Ethernet.h>

#define W5500_CS_PIN   10
#define W5500_RST_PIN  9   // Optional. RST를 연결하지 않았다면 사용하지 않아도 됩니다.

byte mac[] = { 0x02, 0x08, 0xDC, 0x55, 0x00, 0x21 };

EthernetServer server(80);

void resetW5500()
{
  pinMode(W5500_RST_PIN, OUTPUT);
  digitalWrite(W5500_RST_PIN, HIGH);
  delay(100);
  digitalWrite(W5500_RST_PIN, LOW);
  delay(100);
  digitalWrite(W5500_RST_PIN, HIGH);
  delay(500);
}

void printNetworkInfo()
{
  Serial.print("IP Address: ");
  Serial.println(Ethernet.localIP());

  Serial.print("Subnet Mask: ");
  Serial.println(Ethernet.subnetMask());

  Serial.print("Gateway: ");
  Serial.println(Ethernet.gatewayIP());

  Serial.print("DNS Server: ");
  Serial.println(Ethernet.dnsServerIP());
}

void setup()
{
  Serial.begin(115200);
  while (!Serial) {
    ;
  }

  Serial.println("EM0215 W5500 Ethernet Test");

  resetW5500();

  Ethernet.init(W5500_CS_PIN);

  Serial.println("Requesting IP address by DHCP...");

  if (Ethernet.begin(mac) == 0) {
    Serial.println("DHCP failed. Using static IP.");

    IPAddress ip(192, 168, 1, 177);
    IPAddress dns(8, 8, 8, 8);
    IPAddress gateway(192, 168, 1, 1);
    IPAddress subnet(255, 255, 255, 0);

    Ethernet.begin(mac, ip, dns, gateway, subnet);
  }

  if (Ethernet.hardwareStatus() == EthernetNoHardware) {
    Serial.println("W5500 was not found. Check SPI wiring and CS pin.");
    while (true) {
      delay(1000);
    }
  }

  if (Ethernet.linkStatus() == LinkOFF) {
    Serial.println("Ethernet cable is not connected.");
  }

  printNetworkInfo();

  server.begin();
  Serial.println("Web server started.");
}

void loop()
{
  EthernetClient client = server.available();

  if (client) {
    Serial.println("New client connected.");

    bool currentLineIsBlank = true;

    while (client.connected()) {
      if (client.available()) {
        char c = client.read();

        if (c == '\n' && currentLineIsBlank) {
          client.println("HTTP/1.1 200 OK");
          client.println("Content-Type: text/html");
          client.println("Connection: close");
          client.println();

          client.println("<!DOCTYPE html>");
          client.println("<html>");
          client.println("<head><title>EM0215 W5500 Test</title></head>");
          client.println("<body>");
          client.println("<h1>EM0215 W5500 Ethernet Module</h1>");
          client.println("<p>Ethernet connection is working.</p>");
          client.print("<p>Device IP: ");
          client.print(Ethernet.localIP());
          client.println("</p>");
          client.println("</body>");
          client.println("</html>");

          break;
        }

        if (c == '\n') {
          currentLineIsBlank = true;
        } else if (c != '\r') {
          currentLineIsBlank = false;
        }
      }
    }

    delay(1);
    client.stop();
    Serial.println("Client disconnected.");
  }
}

ESP32에서 사용할 경우

ESP32는 SPI 핀을 코드에서 지정하는 경우가 많습니다. 위 코드의 setup() 초반에 다음 코드를 추가하고 CS 핀을 GPIO5로 설정하면 됩니다.

#define W5500_CS_PIN   5
#define W5500_RST_PIN  4

void setup()
{
  Serial.begin(115200);

  SPI.begin(18, 19, 23, W5500_CS_PIN); // SCK, MISO, MOSI, SS
  resetW5500();

  Ethernet.init(W5500_CS_PIN);

  // 이하 코드는 동일
}

8) Testing Steps

1. EM0215와 MCU를 SPI 배선표에 맞게 연결합니다.
2. Ethernet 케이블을 공유기 또는 스위치에 연결합니다.
3. Arduino IDE에서 코드를 업로드합니다.
4. Serial Monitor를 115200 baud로 열어 IP 주소가 출력되는지 확인합니다.
5. PC에서 같은 네트워크에 접속한 뒤 브라우저에 출력된 IP 주소를 입력합니다.
6. “EM0215 W5500 Ethernet Module” 페이지가 보이면 SPI 통신, DHCP, Ethernet Link, TCP Server가 정상 동작하는 것입니다.
7. 터미널에서 ping <device_ip> 명령을 실행하여 응답을 확인합니다.

9) Troubleshooting

EM0215 원문 사양에는 Link, Speed, Active, Full/Half Duplex 상태 표시 LED가 언급되어 있습니다. 테스트 중에는 RJ45 주변 LED 상태를 함께 확인하면 물리 링크 문제를 빠르게 파악할 수 있습니다.

10) Use Cases & Market Potential

EM0215는 단순한 Ethernet 어댑터가 아니라, MCU 기반 장치에 안정적인 유선 네트워크 기능을 추가하는 모듈입니다. 다음과 같은 분야에 적용할 수 있습니다.

Industrial Controller

산업용 장비는 Wi-Fi보다 유선 Ethernet을 선호하는 경우가 많습니다. 공장 자동화, 센서 수집 장치, 모터 제어기, 원격 I/O 모듈에 EM0215를 연결하면 TCP 또는 UDP 기반 통신을 구현할 수 있습니다.

LED Display and Signage

원문 사이트 자체도 전자 부품 및 정보 표시 장치와 관련된 제품을 다루고 있습니다. EM0215는 LED 전광판, 가격 표시 보드, 원격 안내판 같은 장치에서 네트워크 명령 수신용 인터페이스로 활용할 수 있습니다.

Data Logger

온도, 습도, 전력, 진동, 유량 데이터를 수집하는 MCU 장치에 W5500 기반 Ethernet을 추가하면 로컬 서버, NAS, MQTT Broker, HTTP API로 데이터를 전송할 수 있습니다.

Building Automation

조명 제어, 출입 제어, HVAC 모니터링, 에너지 관리 시스템은 장시간 안정적인 네트워크 연결이 중요합니다. W5500의 하드웨어 TCP/IP 구조는 MCU의 네트워크 처리 부담을 줄여 이런 장치에 적합합니다.

Education and Prototyping

SPI와 TCP/IP를 동시에 학습할 수 있어 교육용 프로젝트에도 유용합니다. 학생이나 메이커는 EM0215를 통해 “MCU가 어떻게 Ethernet으로 HTTP Server를 실행하는가”를 직접 확인할 수 있습니다.

11) Module/Chip Technical Overview

EM0215 Module Overview

위 항목 중 EM0215의 전원, 인터페이스, 프로토콜, 버퍼, 동작 온도, 소비 전류, 크기 정보는 원문 사양표를 기반으로 정리했습니다.

W5500 Chip Overview

W5500은 Hardwired TCP/IP Stack을 내장한 Ethernet Controller입니다. WIZnet 공식 문서 기준으로 W5500은 외부 MCU와 최대 80MHz SPI로 연결되며, 10/100 Ethernet MAC과 PHY를 내장하고, 8개의 독립 Socket과 32KB 내부 메모리를 제공합니다.

주요 특징은 다음과 같습니다.

W5500은 SPI MODE 0/3, Power Down Mode, Wake on LAN over UDP, Auto Negotiation, LED 출력 기능을 지원합니다.

12) Conclusion

EM0215는 WIZnet W5500을 기반으로 한 실용적인 SPI Ethernet 네트워크 모듈입니다. MCU와의 연결은 SPI 중심으로 단순하며, TCP/IP 처리는 W5500 내부 하드웨어가 담당하기 때문에 Arduino, ESP32, STM32, RP2040 같은 다양한 제어 보드에 안정적인 Ethernet 기능을 추가할 수 있습니다.

특히 산업용 장치, 원격 모니터링, 데이터 로깅, 전광판, 빌딩 자동화처럼 안정적인 유선 네트워크가 필요한 프로젝트에서 EM0215는 좋은 선택지가 될 수 있습니다. 커넥터 버전이 다양하고, 3.3V/5V 전원을 지원하며, W5500의 검증된 Hardwired TCP/IP 구조를 활용할 수 있다는 점이 핵심 장점입니다.

EM0215를 사용하면 복잡한 네트워크 스택 구현보다 애플리케이션 로직에 집중할 수 있습니다. MCU는 센서를 읽고, 장치를 제어하고, 필요한 데이터를 W5500 Socket을 통해 송수신하면 됩니다. 이것이 WIZnet W5500 기반 모듈이 메이커 프로젝트와 산업용 임베디드 장치 모두에서 꾸준히 사용되는 이유입니다.
