AD-PQMON-SL : Power Quality Monitor Development Platform 제품 소개
https://www.analog.com/en/resources/evaluation-hardware-and-software/evaluation-boards-kits/ad-pqmon-sl.html#eb-overview

제품 판매 : https://www.analog.com/en/resources/evaluation-hardware-and-software/evaluation-boards-kits/ad-pqmon-sl/sample-buy.html

wiki : https://analogdevicesinc.github.io/documentation/solutions/reference-designs/ad-pqmon-sl/

소프트웨어 분석: https://analogdevicesinc.github.io/documentation/solutions/reference-designs/ad-pqmon-sl/software-guide/index.html

하드웨어 분석 : https://analogdevicesinc.github.io/documentation/solutions/reference-designs/ad-pqmon-sl/hardware-guide/index.html

1. Analog Devices(ADI) 회사 관점 요약

**Analog Devices, Inc. (ADI)**는

전력, 신호 처리, 센싱, 산업·에너지·자동차·통신 분야에서 글로벌 선도 기업

단순 IC 공급이 아니라 “System-Level Solution Provider” 전략을 추구

레퍼런스 디자인 + 소프트웨어 + 문서까지 제공 → 고객 개발 리스크 최소화

👉 AD-PQMON-SL은 ADI의 이런 전략이 가장 잘 드러난 산업용 레퍼런스 플랫폼 중 하나입니다.

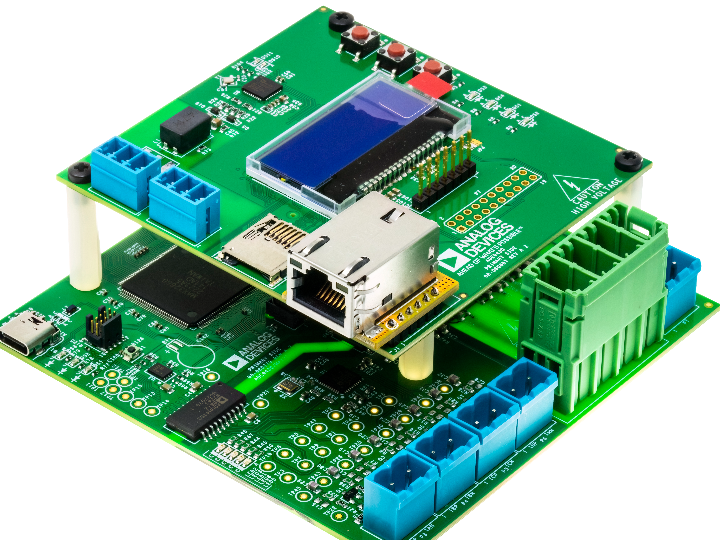

2. AD-PQMON-SL 제품 개요

제품 정체성

Power Quality Monitoring (PQ) 전용 개발·검증 플랫폼

IEC 61000-4-30 Class S 기반 전력 품질 측정 구조

상용 계측기 이전 단계의 개발 플랫폼 성격

주요 구성

고정밀 ADC + 에너지 측정 IC

절연 전원 및 신호 체인

MCU/SoC 기반 데이터 처리

Ethernet/USB 통신

3. 기술적 가치 분석 (Product Value)

3.1 전력 품질 측정 정확도

강점

고정밀 ADC + ADI 아날로그 프론트엔드 조합

전압/전류 동시 샘플링

고조파, 플리커, 전압 강하(sag), 스웰(swell), 인터럽션 분석 가능

의미

단순 전력량 측정이 아니라
→ 전력 품질 진단, 원인 분석, 규격 대응까지 가능

👉 산업용 스마트 미터 / 전력 분석기 설계에 매우 높은 기준점

3.2 레퍼런스 디자인으로서의 완성도

회로도, BOM, PCB 레이아웃, 펌웨어, 애플리케이션 전부 공개

“작동하는 시스템”을 그대로 분석 가능

고객 입장 가치

초기 PoC 개발 시간 대폭 단축

회로/펌웨어 설계 검증 리스크 감소

개발 비용 ↓, 시장 출시 시간(TTM) ↓

4. 소프트웨어 분석 (Customer Experience 중심)

4.1 소프트웨어 구조

데이터 수집, PQ 연산, UI/CLI 분리 설계

장점

고객이 원하는 계층만 수정 가능

상용 제품으로 이식하기 쉬운 구조

4.2 개발자 친화성

공식 Software Guide 제공

빌드 방법, 데이터 플로우, 알고리즘 설명 명확

ADI 스타일의 엔지니어 중심 문서 품질

👉 “보여주기용 데모”가 아니라
👉 실제 제품화 가능한 소프트웨어 베이스

5. 하드웨어 분석 (확장성 중심)

5.1 하드웨어 아키텍처 강점

모듈화된 아날로그 프론트엔드

표준 인터페이스(SPI, I2C, Ethernet)

산업용 절연 설계 반영

확장 가능 영역

통신 모듈 변경 (LTE, Wi-Fi, RS485)

MCU/SoC 업그레이드

센서 범위 확장 (CT, Rogowski Coil 등)

5.2 커스터마이징 용이성

불필요한 부품 제거 가능

측정 채널 수 조정 가능

비용 최적화 설계로 재구성 가능

👉 “Evaluation Board → Mass Production” 전환이 현실적인 구조

6. 가격 대비 가치 평가

평가 키트 가격

평가보드 특성상 일반 MCU 보드 대비 고가

하지만 비교 대상은 상용 PQ Analyzer 또는 개발 인력 비용

비용 대비 효율

👉 “비싸 보이지만, 전체 프로젝트 관점에서는 저렴”

7. 고객 편의성 평가 (Customer Convenience)

긍정 요소

문서 품질 우수

하드/소프트웨어 동시 제공

레퍼런스 설계 신뢰성 높음

ADI 기술 지원 및 커뮤니티 활용 가능

한계점

초보자에게는 진입 장벽 존재

최종 제품 UI는 고객이 직접 구현 필요

👉 타깃 고객은 “전문 개발자 / 산업용 제품 개발사”

8. 확장성 및 미래 활용 가치

적용 가능 시장

스마트 그리드

산업 설비 모니터링

EV 충전 인프라

재생에너지 인버터

전력 품질 규제 대응 장비

확장 아이디어

클라우드 연동 (AWS IoT, Azure)

AI 기반 전력 이상 탐지

Edge Analytics 강화

IEC/IEEE 인증 제품 개발 베이스

9. 종합 평가

한 줄 요약

AD-PQMON-SL은 ‘전력 품질 계측기 개발을 위한 거의 완성형 설계 기준점’이다.

종합 점수 (주관적)

기술 완성도 ⭐⭐⭐⭐⭐

확장성 ⭐⭐⭐⭐☆

고객 편의성 ⭐⭐⭐⭐☆

비용 대비 가치 ⭐⭐⭐⭐⭐

상용화 적합성 ⭐⭐⭐⭐⭐

결론

이 제품은
❌ 단순 평가보드가 아니라
✅ “산업용 전력 품질 솔루션 개발을 가속하는 플랫폼”

특히 중·고급 전력 계측, 스마트 에너지, 산업 IoT 기업에게는
👉 개발 리스크를 획기적으로 줄여주는 전략적 자산입니다.

Q1. ADI Power Quality Monitor에서 WIZ850io가 BOM에 들어간 이유는?

A.
ADI는 이 보드에서 **전력품질 측정(IEC 61000-4-30 Class S)**이 핵심이고,
Ethernet은 평가·데이터 전송을 위한 범용 인터페이스이기 때문임.
→ TCP/IP 스택까지 직접 구현할 필요 없이 **검증된 Ethernet 모듈(WIZ850io)**을 사용.

Q2. ADI는 Ethernet 솔루션이 없어서 WIZnet을 사용한 건가?

A.
아님.
ADI는 10BASE-T1L(산업용 Ethernet PHY) 등 자체 Ethernet 솔루션을 보유하고 있음.
다만 ADI의 Ethernet 전략은 **산업용 필드 Ethernet(T1L)**에 집중되어 있음.

Q3. 그럼 왜 RJ45 Ethernet은 ADI 솔루션이 아니라 WIZ850io인가?

A.
RJ45 Ethernet은:

산업 차별 요소 ❌

개발·평가 편의성 ⭕

ADI는 Ethernet 통신 스택의 책임을 T1L 쪽에만 두고,
RJ45 Ethernet은 **TCP/IP 하드웨어 오프로딩 모듈(WIZ850io)**로 분리함.

Q4. T1L Ethernet과 WIZ850io는 역할이 겹치지 않나?

A.
겹치지 않음.

→ 전략 Ethernet(T1L) + 범용 Ethernet(WIZnet) 구조.

Q5. WIZ850io 채택의 기술적 장점은?

A.

TCP/IP 스택 하드웨어 처리 → MCU 부하 감소

SPI 인터페이스 → 절연/보드 설계 용이

RJ45 + PHY + 트랜스 통합 → 빠른 개발, 낮은 리스크
