0️⃣ 소개 (필수)

이 원글은 **“무엇을 만들었는가”**에 매우 충실한 실사용 기록형 글이다.

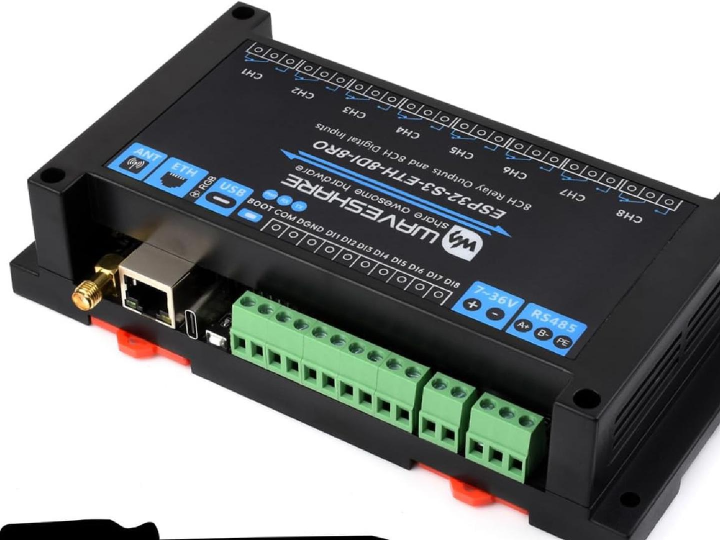

작성자는 Waveshare ESP32-S3 ETH 8DI 8RO Relay 보드를 기반으로, 캠핑밴(VAN) 자동화 시스템을 구축한 실제 프로젝트 과정을 설명한다.

원글의 서술 특징

결과 중심: “이 보드로 무엇을 제어했고, 실제로 어떻게 쓰이고 있는가”에 초점

설정·배선·보드 선택 이유는 상세,
반면 펌웨어 구조/네트워크 스택 내부 동작 설명은 의도적으로 생략

튜토리얼이라기보다는 운영 중인 시스템 공유에 가까움

잘한 점

ESP32 + Ethernet + 다수의 DI/RO를 **현실적인 문제(VAN 자동화)**에 적용

“가능하다”가 아니라 **“이미 쓰고 있다”**는 증거 제시

캠핑/차량 자동화라는 명확한 사용 맥락

의도적으로 덜어낸 점

Ethernet PHY/컨트롤러 상세 설명 → None

TCP/IP 처리 책임 분리 구조 설명 → None

확장 시 네트워크 안정성 판단 기준 → None

👉 그럼에도 불구하고 이 글은
**“Ethernet 기반 임베디드 제어 보드가 실제 현장에서 어떻게 소비되는가”**라는 기준(reference)으로 삼을 가치가 있다.

① 비교 – 구조적 분석 정의

이 글이 다루는 구조

ESP32-S3 MCU

Ethernet 포트 내장

8 Digital Input / 8 Relay Output

VAN 내부 전원·조명·장비 제어

기존 방식 / 대안 비교

1️⃣ Wi-Fi 기반 ESP32 릴레이 보드

장점: 간편, 저비용

한계:

차량 내부 금속 환경 → Wi-Fi 신뢰성 저하

AP/클라이언트 의존 구조

👉 대비 판단

이 글은 “연결 안정성”을 이유로 Ethernet 기반 보드를 선택

2️⃣ PLC 기반 차량 제어

장점: 산업용 신뢰성

한계:

비용 과다

커스터마이징 난이도

👉 대비 판단

ESP32 + Ethernet + 릴레이로 소형 PLC 대체

3️⃣ Raspberry Pi + USB Relay

장점: 소프트웨어 유연성

한계:

전력 소모

부팅 시간

SD 카드 신뢰성

👉 대비 판단

MCU 기반 즉시 응답 구조 선택

② 핵심 구조 요약 (How it is designed)

하드웨어 구조

ESP32-S3

Ethernet PHY 내장 (칩 모델 명시 없음 → None)

8 DI: 스위치/센서 입력

8 RO: 릴레이를 통한 부하 제어

네트워크 구조

Ethernet을 통한 유선 네트워크 연결

웹 인터페이스 또는 원격 제어 (프로토콜 상세 → None)

소프트웨어

ESP-IDF 기반 추정 가능하나
프레임워크 명시 없음 → None

릴레이 제어 로직은 단순 상태 기반

③ 이 구조가 갖는 기술적 의미

왜 합리적인가 (Because 구조)

Because 차량 환경은 Wi-Fi 친화적이지 않다

Because 릴레이 제어는 실시간성과 예측성이 중요하다

Because Ethernet은 전원/환경 변화에 덜 민감하다

즉, 이 프로젝트의 핵심 판단은

“자동화의 편의성보다 연결 신뢰성을 우선한다”

트레이드오프

❌ 무선의 자유도 포기

❌ 케이블 배선 필요

✅ 대신 예측 가능한 제어

✅ 장시간 무인 운영 가능

④ WIZnet / Ethernet 관점에서의 해석

이 프로젝트는 WIZnet 관점에서 매우 중요한 시사점을 가진다.

MCU + Ethernet 구조의 이상적 예

ESP32가 애플리케이션 로직 담당

Ethernet 컨트롤러가 네트워크 책임 분리

👉 만약 이 보드가
ESP32 + W5500 / W6100 구조였다면:

TCP/IP 스택 오프로딩

MCU 부하 감소

릴레이 제어 타이밍 안정성 ↑

하드웨어 TCP/IP 오프로딩의 의미

VAN 자동화처럼 장시간 상시 연결 구조에서

네트워크 이벤트가 릴레이 제어에 간섭하지 않음

이 글은 직접적으로 WIZnet을 언급하지 않지만,
“왜 WIZnet Ethernet 구조가 필요한지”를 간접적으로 증명하는 사례다.

⑤ 확장 가능성 및 활용 시나리오

실무적 가치

단순 DIY가 아니라 운영 시스템

전원·조명·펌프·히터 제어로 확장 가능

패턴으로서의 재사용

차량 자동화 → 소형 공장

캠핑밴 → 무인 컨테이너

릴레이 제어 → 산업 I/O 노드

치환 가능성 (2개 이상)

ESP32 → RP2040 + W5500

Waveshare 보드 → WIZnet Ethernet 모듈 + 사용자 설계 I/O 보드

⑥ 결론

이 글은 단순한 보드 리뷰가 아니다.

사용법 소개를 넘어서

Ethernet 기반 임베디드 자동화 구조 선택 사례를 보여준다

다른 튜토리얼과 달리,

“이렇게 만들면 된다”가 아니라

**“이런 환경에서는 이 선택이 맞다”**는 판단을 담고 있다

그래서 이 링크는
👉 WIZnet Maker site에서 ‘Ethernet 선택의 이유’를 설명하는 기준 레퍼런스로 충분한 가치가 있다.
