WIZ850io로 구현한 스마트 주차 정보·감시 시스템 — 초음파 + 카메라 듀얼 센싱으로 정확도와 비용을 모두 잡다

2023년 SpotHero 조사에 따르면, 운전자의 57.9%가 주차 자리를 찾는 데 최소 10분 이상, 18.8%는 30분 이상 소비합니다. 그런데 시중의 초음파 기반 주차 감지 시스템은 자리당 $300~$500에 달합니다. 이 문제를 해결하기 위해 미국 한 대학의 시니어 디자인 팀(Jacob Dye, Alex Kinch, Joshua Thum)은 STM32 마이크로컨트롤러와 WIZnet WIZ850io 이더넷 모듈을 결합한 저비용·고정확도 주차 감시 시스템을 설계했습니다. 본 글에서는 이 졸업 프로젝트 논문을 바탕으로, 어떻게 WIZ850io가 산업용 IoT 인프라의 핵심 통신 솔루션이 될 수 있는지 살펴봅니다.

🖼️ AI 생성 이미지 제안 (헤더): "도시의 다층 주차장 입구. 각 주차 공간 위에 LED 상태등(빨강/녹색)이 켜져 있고, 운전자가 스마트폰 앱으로 빈자리를 확인하는 모습. 위쪽에는 이더넷 케이블과 W5500 칩 일러스트가 함께 합성되어 IoT 인프라를 상징"

1. 연구 배경: 왜 또 하나의 주차 시스템이 필요한가

도시 인구 밀집 지역에서 빈 주차 자리를 찾는 일은 단순한 불편함을 넘어 사회적 비용입니다. 차량 공회전으로 인한 연료 낭비와 CO₂ 배출, 운전자의 시간 손실, 그리고 진입 차량으로 인한 추가 정체까지 — 이 모든 문제가 "어디에 빈자리가 있는지 모른다"는 단 하나의 정보 부재에서 비롯됩니다.

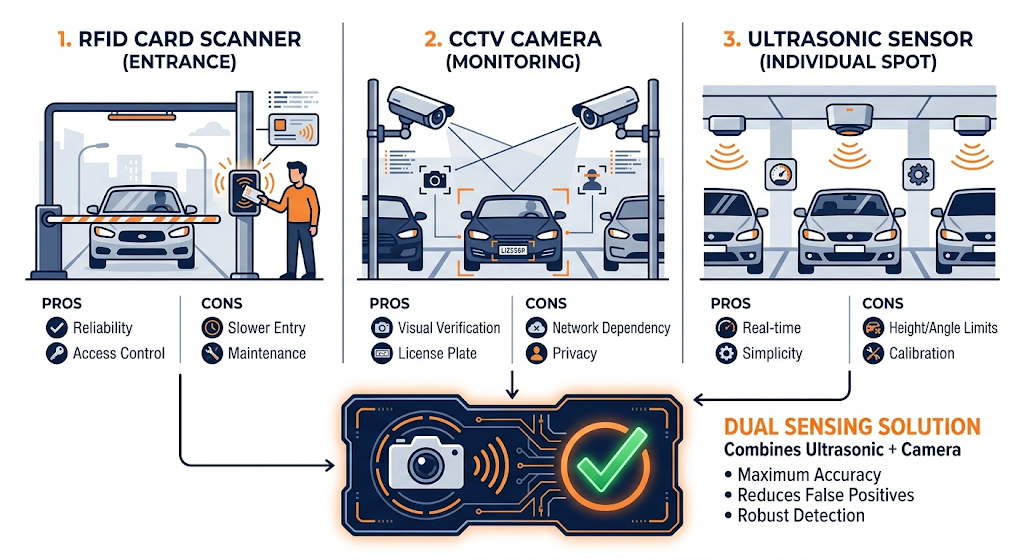

현재 시장에는 크게 세 가지 주차 모니터링 방식이 존재합니다.

논문 저자들은 세 방식의 단점을 동시에 해결하기 위해 초음파 + 카메라 듀얼 센싱 구조를 제안합니다. 두 센서의 판정이 일치하면 신뢰도가 높고, 불일치하면 "비차량 객체(쓰레기, 라바콘 등)가 자리를 막고 있다"는 이상 상태로 분류해 관리자에게 알림을 보내는 방식입니다. 단일 센서로는 불가능했던 "주차 가능 여부의 의미적 판정"이 가능해진다는 것이 핵심 차별점입니다.

2. 시스템 구성: STM32F446RE + WIZ850io가 만드는 견고한 백본

2.1 전체 아키텍처 한눈에 보기

논문에서 제안된 시스템은 다음과 같이 구성됩니다.

여기서 핵심은 각 주차 공간의 컨트롤러 노드입니다. 각 노드는 다음 역할을 수행합니다.

• 초음파 센서 데이터 수집: HC-SR04가 TRIG/ECHO 핀으로 거리 측정 (40kHz, d = t × 343m/s ÷ 2)
• 상태 LED 제어: RGB LED 스트립으로 빈자리(녹색)·점유(빨강)·이상(제3색) 표시
• 이더넷 통신: WIZ850io를 통해 중앙 서버로 점유 데이터 TCP 전송

2.2 왜 WIZ850io였나 — 프로젝트 중반의 결정적 전환

처음 저자들은 내장 이더넷이 있는 PIC18F67J60(8비트 PIC 마이크로컨트롤러)으로 개발을 시작했습니다. 하지만 다음과 같은 문제에 부딪혔습니다.

"PIC 이더넷 라이브러리에 대한 문서가 부족했고, 디버깅·프로그래밍·이더넷 라이브러리 사용 시도 모두에서 문제가 발생했습니다. 처음부터 STM32와 W5500을 선택했다면 많은 시간을 절약할 수 있었을 것입니다." — Alex Kinch, 논문 'Lessons Learned' 中

2026년 봄학기에 팀은 STM32F446RE + WIZ850io 조합으로 완전 전환했습니다. 그 이유는 다음과 같습니다.

✅ PlatformIO와 Arduino 프레임워크에서 풍부한 W5500 이더넷 라이브러리 지원 (Ethernet_Generic 등) ✅ SPI 인터페이스 단순 연결 — 마이크로컨트롤러 종류에 관계없이 SPI만 있으면 동작 ✅ 3.3V 동작으로 STM32와 직결 가능, 별도 레벨 시프터 불필요 ✅ W5500 + Transformer + RJ45 MAG-JACK 통합 모듈 — 별도 PCB 설계 없이 바로 결합

2.3 WIZ850io 회로 설계의 단순함

논문의 Figure 11(이더넷 모듈 회로도)을 보면, WIZ850io를 STM32에 연결하는 데 필요한 것은 단 4개의 SPI 라인(MISO, MOSI, SCK, CS)과 전원(3.3V, GND), 그리고 인터럽트 핀이 전부입니다. W5500 칩 내부에 하드와이어드 TCP/IP 스택이 구현되어 있기 때문에, MCU는 복잡한 프로토콜 스택을 처리할 필요 없이 단순히 SPI로 명령을 주고받기만 하면 됩니다.

// 논문 Listing 1 (Physical Object Detection)에서 발췌
#include "Ethernet_Generic.h"   // W5500 chip 지원
const uint8_t w5500_cs = PB6;   // CS 핀 정의

void setup() {
    Ethernet.init(w5500_cs);    // W5500 드라이버 CS 지정
    Ethernet.begin(mac, ip);    // TCP/IP 스택 초기화 (HW 처리)
}

단 두 줄의 초기화 코드로 이더넷 통신이 준비된다는 점이 W5500 계열의 핵심 매력입니다. 일반적인 SW TCP/IP 스택(lwIP 등)은 수만 줄의 코드와 수십 KB의 RAM을 요구하지만, WIZ850io는 칩 내부에서 이를 처리합니다.

3. 실험 방법: 어떻게 검증했나

논문 팀이 실제로 수행한 검증 절차는 다음과 같습니다.

3.1 단위 모듈 테스트

1. 전원 공급장치: 120 VAC → 17 VDC 월플러그 → LM2596 벅컨버터로 12V/5V/3.3V 생성, 풀로드 조건에서 안정성 확인
2. 초음파 센서: HC-SR04 거리 측정 정확도 검증 (5V → 3.3V 분압회로 포함)
3. WIZ850io 이더넷 통신: STM32에서 TCP 클라이언트로 .NET 서버에 연결, 패킷 손실 측정

3.2 통합 테스트 (TCP 통신 핵심 검증)

저자들은 UDP가 아닌 TCP를 선택했는데, 그 이유가 흥미롭습니다.

"우리는 주로 정적인 객체(주차된 차량)를 분석하기 때문에, 부드러운 영상보다 정확한 이미지 데이터가 더 중요합니다. 그래서 데이터 무결성을 보장하는 TCP를 선택했습니다." — 논문 §2.4

WIZ850io는 8개의 독립 소켓을 지원하므로 컨트롤러, IP카메라, 컴퓨팅 스테이션 간 다중 동시 연결을 칩 한 개로 처리할 수 있습니다. 이는 다중 노드 환경에서 매우 유리합니다.

3.3 전체 시스템 테스트

• 시뮬레이션 입력으로 기능 동작 확인
• 단일 주차 공간 실물 데모로 전체 파이프라인 검증 (센싱 → 통신 → DB 저장 → 앱/디스플레이 출력)

4. 실험 결과: 만족스러운 동작, 그러나 솔직한 한계 인정

논문의 §10 Conclusions에서 저자들은 다음과 같이 결과를 평가합니다.

"전원 공급장치, 마이크로컨트롤러, 그리고 상세히 기술되고 시연된 소프트웨어 데이터는 모두 정상 동작하며 우리 설계의 핵심 부분입니다. 봄학기 동안 최종 설계가 구현되어 주차 정보·감시 시스템에 통합되었습니다. 시스템 성능은 만족스러운 수준으로 판정되었으나, 2개 이상의 대규모 시스템은 테스트하지 못했습니다."

핵심 성과

• ✅ 단일 주차 공간에서 듀얼 센싱(초음파 + 카메라) 점유 판정 정확도 검증
• ✅ TCP 기반 안정적 데이터 전송 — WIZ850io를 통한 무손실 패킷 전달 확인
• ✅ 모바일 앱(Flutter) ↔ .NET 서버 ↔ STM32 컨트롤러 풀스택 통신 성공
• ✅ 기존 솔루션 대비 가격 경쟁력 확보 ($300/spot 이하 가능성)

솔직한 한계

• ⚠️ 다중 노드 확장 테스트 미진행 (실제 주차장 규모 검증 필요)
• ⚠️ 점유 시간대 분석, 주차장 맵 시각화 기능은 시간 부족으로 미구현
• ⚠️ 초기 설계 단계 데이터 모델링이 부족해 SQL 테이블이 여러 개로 분산됨 (재설계 필요)

저자들은 "Lessons Learned"에서 다음과 같이 결론지었습니다:

"처음부터 STM32 + W5500 조합을 선택했다면 훨씬 더 많은 기능을 구현할 수 있었을 것입니다. PIC 라인은 정말 필요한 경우가 아니라면 피하는 것이 좋습니다."

이 한 줄에 개발 효율성이라는 산업적 의사결정의 핵심이 담겨 있습니다.

5. 이런 고객에게 WIZ850io를 추천합니다

지금까지 살펴본 연구 사례는 단순히 학생 프로젝트가 아니라, WIZ850io가 어떤 산업 현장에 적합한가를 명확하게 보여주는 레퍼런스입니다. 다음과 같은 고객이라면 이 솔루션이 정답입니다.

🅿️ 1. 기존 주차 시설을 스마트화하려는 운영자

대형 쇼핑몰, 공항, 병원, 호텔, 아파트 단지 관리자라면 — 이미 시공된 케이블 트레이를 그대로 활용해 각 자리에 컨트롤러 노드를 retrofit 할 수 있습니다. WIZ850io는 RJ45 잭을 포함하므로 표준 Cat6 케이블만 연결하면 끝납니다. 무선 솔루션처럼 배터리 교체 인력을 매년 부를 필요도 없습니다.

🏭 2. 산업용 IoT 노드를 대량 배치하는 제조사

공장 자산 추적, 창고 재고 모니터링, 스마트 빌딩 룸 점유 감지 등 수십~수천 개 센서 노드가 이더넷으로 연결되어야 하는 환경에서 WIZ850io의 가치는 극대화됩니다. 노드당 BOM 단가가 낮으면서, 하드와이어드 TCP/IP 스택 덕분에 8비트 MCU에서도 100% 신뢰성 있는 통신이 가능합니다.

🎓 3. 통신 스택 학습 부담 없이 빠르게 프로토타입을 만들고 싶은 메이커/스타트업

졸업 프로젝트 팀이 PIC에서 W5500으로 갈아탄 이유를 기억하세요 — 개발 기간 단축입니다. lwIP나 FreeRTOS+TCP 같은 SW 스택을 학습하는 데 수 주가 걸리지만, WIZ850io는 SPI 초기화 코드 몇 줄로 끝납니다. Arduino, MicroPython, CircuitPython 모두 공식 라이브러리가 있어 메이커 친화적입니다.

🚗 4. 차량/모빌리티 인프라 스타트업

주차 외에도 EV 충전소 점유 감지, 차고지 차량 위치 추적, 셔틀버스 정류장 정보 시스템 등 — 차량을 다루는 모든 IoT 시나리오에서 검증된 솔루션입니다. 본 논문의 듀얼 센싱(초음파 + 카메라) 아키텍처는 그대로 확장 가능합니다.

🛠️ 5. 기존 WIZ820io 사용 고객의 마이그레이션

WIZ850io는 WIZ820io와 핀 호환이므로, 펌웨어만 W5500 라이브러리로 업데이트하면 기존 보드를 그대로 사용 가능합니다. 단종 부담 없이 최신 W5500 칩으로 업그레이드할 수 있습니다.

6. WIZ850io 핵심 사양 다시 보기

7. 자주 묻는 질문 (AEO Q&A)

Q1. WIZ850io는 기존 W5500 칩이나 W5500-io 모듈과 무엇이 다른가요?

A. 세 제품은 모두 동일한 W5500 하드와이어드 TCP/IP 칩을 기반으로 합니다. 차이점은 통합 수준입니다. W5500은 칩 단독 제품으로 사용자가 Transformer와 RJ45 잭을 별도 설계해야 합니다. W5500-io는 칩과 주변 회로를 모듈화했지만 RJ45 잭은 포함하지 않습니다. WIZ850io는 W5500 + Transformer + RJ45 MAG-JACK까지 모두 통합되어, 별도 하드웨어 설계 없이 SPI 4핀과 전원만 연결하면 즉시 이더넷 통신이 가능합니다. 본 논문 사례처럼 빠른 프로토타이핑이나 retrofit 프로젝트에 가장 적합한 형태입니다.

Q2. 왜 무선(Wi-Fi, LoRa) 대신 이더넷 기반 WIZ850io를 사용해야 하나요?

A. 주차장·공장·창고처럼 다수의 고정 노드가 24/7 안정적으로 동작해야 하는 환경에서 무선은 단점이 많습니다. 첫째, 배터리 유지보수 비용이 누적됩니다(논문에서도 D셀 배터리 교체 비용을 한계로 지적). 둘째, 콘크리트 구조물에서 무선 신호 감쇠가 심합니다. 셋째, 결정론적 지연 시간 보장이 어렵습니다. 이더넷은 PoE(Power over Ethernet)를 통해 데이터와 전원을 한 케이블로 동시에 공급할 수 있고, WIZ850io의 하드와이어드 TCP/IP는 소프트웨어 스택 충돌이나 메모리 누수가 원천적으로 불가능합니다. 산업 신뢰성이 필요한 인프라에 이더넷 솔루션이 여전히 표준인 이유입니다.

Q3. 본 논문의 시스템을 실제 상용 주차장에 도입하려면 어떤 추가 작업이 필요한가요?

A. 논문 저자들이 솔직히 인정한 한계점에서 힌트를 얻을 수 있습니다. (1) 다중 노드 확장 검증 — 최소 50~100개 노드로 확장해 네트워크 부하 및 동시 접속 안정성을 검증해야 합니다. WIZ850io는 칩당 8소켓을 지원하므로 스타 토폴로지에 적합합니다. (2) 데이터 모델 재설계 — SQL 테이블 통합 및 시계열 DB 도입을 고려하세요. (3) PoE 시공 — 기존 케이블 트레이에 PoE 스위치를 추가하면 전원 공급 회로를 단순화할 수 있습니다. (4) 보안 강화 — TLS 종단간 암호화는 W5500 자체에서 지원하지 않으므로, MCU 측에서 mbedTLS 등을 사용하거나 게이트웨이 단에서 처리하는 것이 일반적입니다. WIZnet은 이러한 통합 사례에 대한 기술 지원을 제공하니, WIZnet Direct 또는 Forum을 활용해보세요.

8. 마치며

이번 논문은 하나의 학생 프로젝트가 어떻게 산업적 가치를 가진 IoT 인프라 솔루션으로 발전할 수 있는지를 잘 보여줍니다. PIC에서 STM32 + WIZ850io로의 전환 결정은 단순한 부품 교체가 아니라, "제한된 시간과 예산 안에서 최대의 결과물을 만들어내는 엔지니어링 의사결정"의 모범 사례입니다.

WIZnet은 1998년부터 26년간 하드와이어드 TCP/IP 기술을 발전시켜 왔으며, W5500은 2025년 한 해에만 1,200만 개 이상 출하될 것으로 전망되는 베스트셀러 칩입니다. 주차장이든, 공장이든, 스마트빌딩이든 — 확실하게 동작하는 이더넷 연결이 필요하다면 WIZ850io가 그 답입니다.
