Guide to Modbus TCP ESP32 Communication between W5500 Module and Siemens S7 1200 PLC
0
Project description

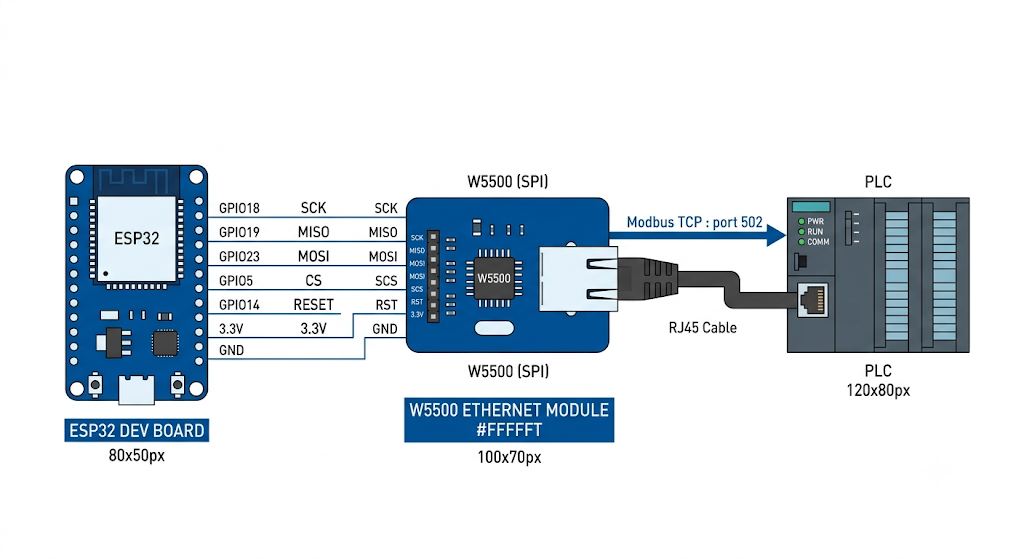

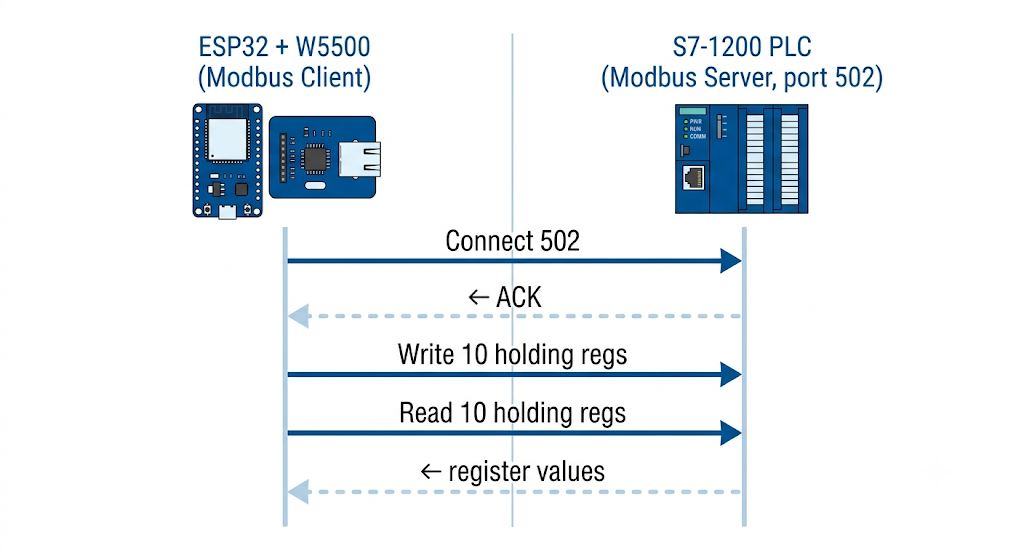

ESP32 + W5500로 만드는 지멘스 PLC Modbus TCP 통신 노드 지멘스 S7-1200 PLC는 이미 웹 서버를 내장하고 있지만, LAN·모바일 원격 제어나 자유로운 데이터 추출, C 기반의 간단한 개발이 필요해지면 별도의 네트워크 창구가 필요해진다. 이 프로젝트는 ESP32에 WIZnet W5500 유선 이더넷을 붙여 PLC의 Modbus TCP 서버(MB_SERVER)와 홀딩 레지스터를 주고받는 방법을, PLC 설정(TIA Portal)부터 ESP32 펌웨어까지 한 흐름으로 보여준다. COMPONENTS Hardware components ESP32 개발 보드 (SPI 마스터, Modbus 애플리케이션 계층 처리) WIZnet W5500 이더넷 모듈 (하드웨어 TCP/IP, L2~L4 오프로딩) Siemens S7-1200 PLC — 영상 기준 CPU 1214C (DC/DC/DC 또는 AC/DC/Relay) [확인 필요: 정확한 모델/펌웨어] RJ45 LAN 케이블, 이더넷 스위치(선택) 점퍼선 (SPI 배선: SCK·MISO·MOSI·CS·RESET) Software & Tools Siemens TIA Portal (PLC 측…
