W5100 기반 산업 에너지 모니터링 시스템 구축 사례

Arduino + SCT-013 + W5100 Ethernet을 이용한 실시간 전력 모니터링

산업 현장에서 에너지 효율 관리는 운영 비용 절감과 탄소 배출 감소를 동시에 달성할 수 있는 중요한 요소입니다. 많은 제조 공장에서는 전체 에너지 사용량을 파악하고 있지만, 설비 단위의 실시간 에너지 데이터를 확보하기는 쉽지 않습니다.

이번 프로젝트에서는 Arduino와 WIZnet W5100 Ethernet 기반 네트워크 모듈을 이용하여 산업 설비의 전력 소비를 실시간으로 모니터링하는 시스템을 구축했습니다. 이 시스템은 공장의 주요 설비 전력 데이터를 수집하여 에너지 관리 시스템 구축 및 설비 효율 분석에 활용할 수 있습니다.

코스타리카 공과대학교

Instituto Tecnológico de Costa Rica (TEC)는 코스타리카를 대표하는 공학 중심 국립대학교 중 하나로, 산업공학, 전기전자공학, 기계공학 등 다양한 공학 분야에서 연구와 교육을 수행하고 있습니다.

특히 TEC는 산업 자동화, 에너지 효율, 유지보수 공학 등의 분야에서 기업과 협력하여 실제 산업 문제를 해결하는 프로젝트 기반 연구를 활발히 진행하고 있습니다.

이번 프로젝트는 TEC의 Industrial Maintenance Engineering (산업 유지보수 공학) 과정에서 진행된 실무 프로젝트의 일환으로 수행되었습니다.

Griffith Foods

Griffith Foods는 1919년 미국 시카고에서 설립된 글로벌 식품 솔루션 기업으로, 식품 산업을 위한 다양한 재료와 솔루션을 개발하는 기업입니다.

주요 사업 분야는 다음과 같습니다.

식품 조미료

소스 및 드레싱

코팅 및 배터

식품 향료

베이커리 재료

현재 Griffith Foods는 전 세계 여러 국가에 생산 시설과 연구 센터를 운영하고 있으며, 고객 맞춤형 식품 솔루션을 제공하고 있습니다.

코스타리카의 Griffith Foods 공장은 Heredia 지역에 위치한 생산 시설로, 다양한 식품 제품을 생산하며 중앙아메리카 지역 시장을 지원하고 있습니다.

ISO 50001:2018 에너지 관리 표준

ISO 50001:2018은 조직이 에너지 사용을 체계적으로 관리하고 효율을 개선할 수 있도록 설계된 국제 에너지 관리 시스템(Energy Management System, EnMS) 표준입니다.

이 표준은 기업이 다음과 같은 활동을 수행할 수 있도록 지원합니다.

에너지 사용 분석

에너지 소비 모니터링

에너지 성능 지표 설정

에너지 절감 전략 수립

지속적인 에너지 효율 개선

ISO 50001은 PDCA(Plan-Do-Check-Act) 관리 사이클을 기반으로 하며, 조직이 에너지 정책을 수립하고 목표를 설정한 뒤 지속적으로 성능을 개선하도록 요구합니다.

또한 이 표준을 적용하면 다음과 같은 장점이 있습니다.

에너지 비용 절감

온실가스 배출 감소

지속가능 경영 강화

에너지 성능의 지속적 개선

이 프로젝트에서는 ISO 50001 프레임워크를 기반으로 에너지 사용 분석, 성능 지표 정의, 그리고 실시간 모니터링 시스템 구축을 진행했습니다.

프로젝트 개요

본 프로젝트는 제조 공장의 에너지 관리 시스템 구축을 목표로 진행되었습니다.

주요 목표는 다음과 같습니다.

설비별 에너지 소비 분석

실시간 전력 데이터 수집

에너지 효율 개선을 위한 데이터 기반 분석

산업 현장에서 쉽게 적용 가능한 저비용 IoT 모니터링 시스템 구축

공장 에너지 분석 결과, 주요 에너지 소비 설비는 다음과 같았습니다.

Chiller

HVAC 시스템

생산 설비

공기 압축기

이 중 HVAC 장비의 전력 소비를 실시간으로 측정하는 프로토타입 시스템을 제작했습니다.

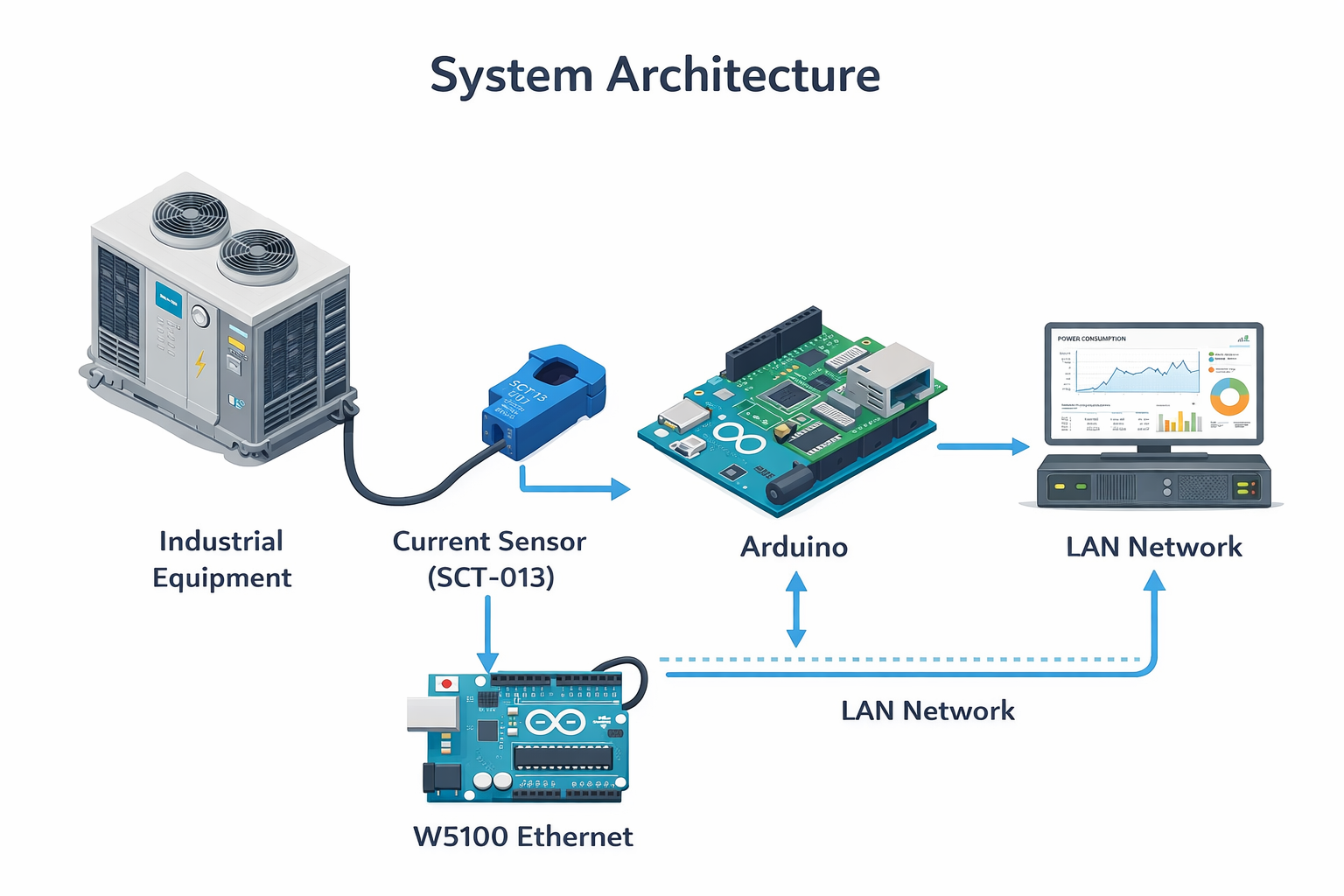

시스템 아키텍처

시스템은 다음과 같은 구조로 구성됩니다.

*AI를 활용한 그림



각 장비의 전류를 측정하여 Arduino가 데이터를 처리하고,
W5100 Ethernet 모듈을 통해 네트워크로 데이터를 전송합니다.

이 구조는 산업 환경에서 매우 중요한 유선 Ethernet 기반 IoT 시스템을 구현할 수 있습니다.

사용된 주요 하드웨어

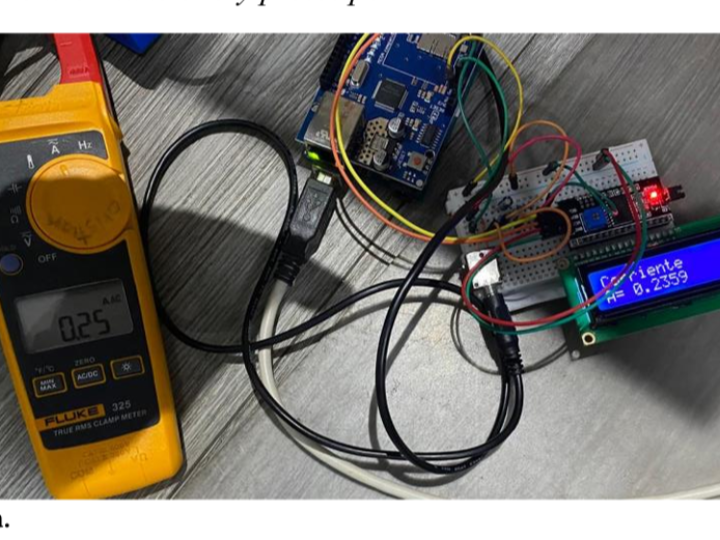

프로토타입 시스템은 다음과 같은 하드웨어로 구성되었습니다.

특히 W5100 Ethernet Shield는 TCP/IP 스택이 내장된 Ethernet 칩으로, MCU에서 복잡한 네트워크 스택을 구현할 필요 없이 간단하게 네트워크 연결을 구현할 수 있습니다.

전류 측정 방식

전력 측정에는 SCT-013 비침습 전류 센서가 사용되었습니다.

이 센서는 클램프형 CT(Current Transformer) 방식으로 동작합니다.

장점

전선 절단 없이 설치 가능

산업 설비에 안전하게 적용 가능

고전류 측정 가능

센서 신호는 Signal Conditioning Circuit을 통해 Arduino의 ADC 입력으로 변환됩니다.

센서 신호 처리 과정

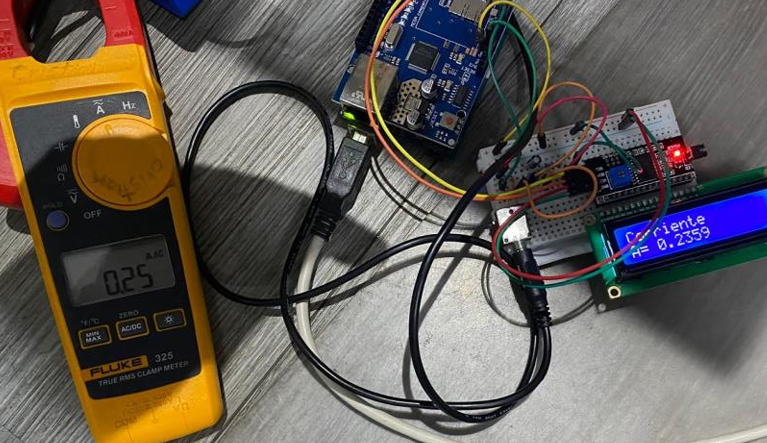

실시간 모니터링 기능

시스템은 다음 기능을 제공합니다.

1️⃣ 실시간 전류 모니터링

LCD 디스플레이에 전류 데이터를 표시합니다.

2️⃣ 데이터 로깅

MicroSD 카드에 측정 데이터를 저장합니다.

3️⃣ Ethernet 네트워크 전송

W5100을 이용하여 데이터 서버로 전송 가능합니다.

4️⃣ 에너지 분석

설비별 전력 사용 패턴 분석 가능

산업 환경 적용 사례

이 시스템을 실제 공장 환경에 적용하면 다음과 같은 활용이 가능합니다.

설비 에너지 모니터링

Chiller

HVAC

Compressor

Production Line

에너지 관리 시스템 (EMS)

설비별 소비 전력 분석

에너지 KPI 관리

에너지 비용 최적화

Predictive Maintenance

전력 패턴 분석

설비 이상 탐지

프로젝트 결과

에너지 분석 결과 주요 설비의 전력 소비 비중은 다음과 같습니다.

특히 Chiller와 HVAC 설비가 전체 전력의 약 20%를 소비하는 것으로 나타났습니다.

제시된 개선안

노후 설비 교체 : 20년 이상 된 Carrier 칠러를 최신 LG 인버터 모델로 교체할 경우, 내부수익률(TIR) **18%**와 양수의 순현재가치(VAN)를 기록하여 경제성이 높습니다.

VRF 시스템 도입: 기존 에어컨을 VRF(가변 냉매 흐름) 시스템으로 교체 시 **TIR 21%**를 달성할 수 있습니다.

요금제 변경: ISO 50001 인증을 획득하고 요금제를 T-CO에서 T-MTb로 변경할 경우, 연간 약 $56,380 USD의 전력 요금을 절감할 수 있을 것으로 예측됩니다

향후 확장 가능성

이 시스템은 다음과 같이 확장할 수 있습니다.

•  IoT 플랫폼 연동
•  MQTT
•  Cloud Monitoring
•  Dashboard
•  다상 전력 측정
•  3-phase energy monitoring
•  대규모 장비 관리
•  수백~수천 장비 모니터링
•  AI 기반 에너지 최적화

결론

이번 프로젝트는 WIZnet W5100 Ethernet 칩을 활용하여 산업 설비의 실시간 에너지 모니터링 시스템을 구현한 사례입니다.

Ethernet 기반 IoT 시스템을 활용하면 다음과 같은 효과를 기대할 수 있습니다.

•  설비 에너지 가시성 확보
•  운영 비용 절감
•  탄소 배출 감소
•  스마트 팩토리 구현

WIZnet Ethernet 솔루션은 이러한 Industrial IoT 환경에서 안정적인 네트워크 연결을 제공하는 핵심 기술입니다.

1. IoT를 활용한 실시간 에너지 모니터링 시스템 구축 방법은 무엇인가요?

답변

사물인터넷(IoT)을 활용한 실시간 에너지 모니터링 시스템은 센서, 마이크로컨트롤러, 네트워크 통신 기술을 통합하여 구축할 수 있습니다. 전류 또는 전력 센서는 산업 설비에서 전기 데이터를 수집하고, 마이크로컨트롤러는 이 신호를 처리합니다. 처리된 데이터는 이더넷이나 Wi-Fi와 같은 통신 네트워크를 통해 모니터링 플랫폼으로 전송되어 실시간으로 에너지 사용량을 분석할 수 있습니다.

2. 산업용 에너지 모니터링에는 어떤 센서가 사용됩니까?

답변

산업용 에너지 모니터링 시스템은 일반적으로 전류 센서, 전압 센서 및 전력 측정 모듈을 사용합니다. 전류변압기(CT 센서)는 전력선을 직접 차단하지 않고 전류를 측정할 수 있기 때문에 널리 사용됩니다. 이러한 센서는 정확한 실시간 측정값을 제공하여 장비의 에너지 소비를 모니터링하고 비정상적인 전력 사용을 감지하는 데 도움을 줍니다.

3. 이더넷 기반 IoT는 산업 모니터링 시스템을 어떻게 개선할 수 있을까요?

답변

이더넷 기반 IoT는 안정적이고 신뢰할 수 있는 네트워크 통신을 제공하여 산업 모니터링 시스템을 개선합니다. 무선 네트워크와 달리 이더넷은 낮은 지연 시간, 높은 보안성, 그리고 열악한 산업 환경에서의 우수한 성능을 제공합니다. 따라서 산업 설비에서 중앙 모니터링 서버로 실시간 모니터링 데이터를 전송하는 데 적합합니다.

4. 에너지 감사와 실시간 에너지 모니터링의 차이점은 무엇입니까?

답변

에너지 감사는 시설 내 에너지 소비량을 분석하고 효율성 개선 기회를 파악하기 위해 주기적으로 실시하는 프로세스입니다. 이와 대조적으로 실시간 에너지 모니터링은 장비 또는 공정에서 발생하는 에너지 데이터를 지속적으로 수집하고 분석합니다. 에너지 감사가 에너지 사용량에 대한 특정 시점의 정보를 제공하는 반면, 실시간 모니터링은 지속적인 가시성을 제공하여 보다 나은 운영 의사결정을 지원합니다.

5. 에너지 성능 지표는 공장 에너지 관리를 어떻게 개선할 수 있을까요?

답변

에너지 성능 지표(EnPI)는 공장에서 생산 공정 전반에 걸쳐 에너지 효율성을 측정하고 추적하는 데 도움을 줍니다. 이러한 지표는 에너지 소비량을 생산량이나 가동 시간과 같은 운영 변수와 비교합니다. EnPI를 모니터링함으로써 기업은 비효율적인 부분을 파악하고, 개선 사항을 추적하며, 지속적인 에너지 성능 최적화를 지원할 수 있습니다.
