Communication conversion method for connecting field bus master station and servo press controller

Project description

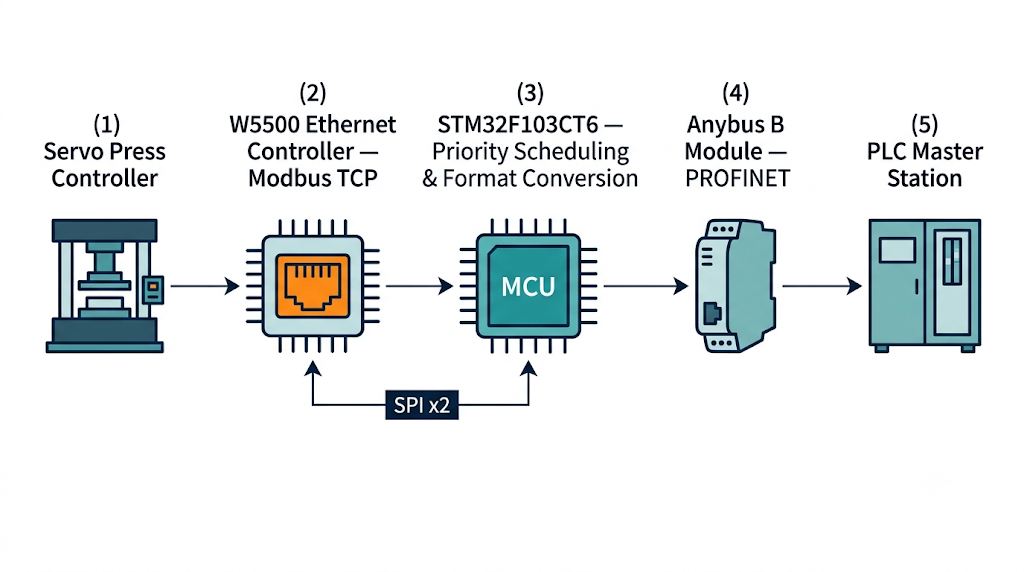

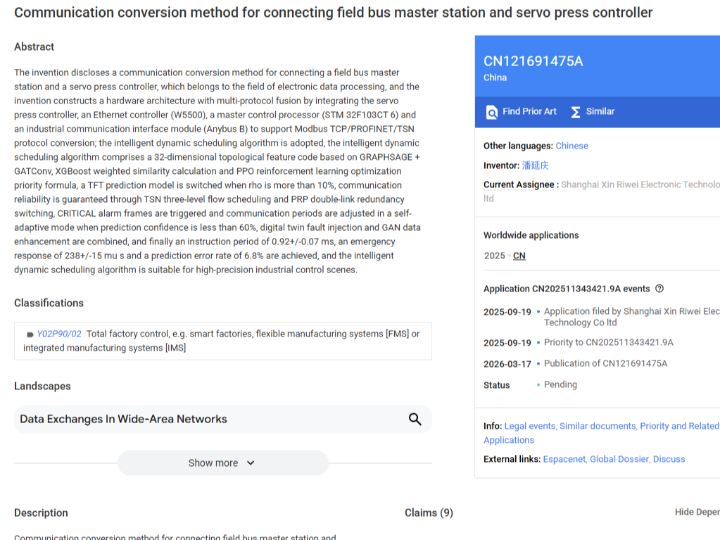

기본 정보 출원인: 上海新日威电子科技 (Shanghai Xin Riwei Electronic Technology), 발명자 潘延庆 출원일: 2025년 9월 19일 / 공개일: 2026년 3월 17일 상태: Pending (2026년 4월 3일 실질심사 청구 발효) 1) 소개 자동차와 전자 부품 조립 라인의 압입(press-fit) 공정에서 서보 프레스는 μm 단위의 위치와 힘을 제어하는 정밀 장비입니다. 문제는 이 장비가 공장 네트워크와 대화하는 방식입니다. PLC 마스터는 PROFINET이나 EtherNet/IP를 쓰고, 서보 컨트롤러는 각자 다른 프로토콜을 쓰는 경우가 많아, 그 사이를 잇는 프로토콜 변환에서 5ms 이상의 지연이 발생합니다. 1ms급 명령 주기가 필요한 고정밀 모션 제어에서는 치명적인 병목입니다. 2026년 3월 공개된 중국 특허 CN121691475A("필드버스 마스터 스테이션과 서보 프레스 컨트롤러 연결을 위한 통신 변환 방법")는 이 문제에 대한 답으로 하드웨어 게이트웨이 아키텍처를 제시합니다. 그리고 그 게이트웨이의 이더넷 통신 계층에 WIZnet W5500이 청구항에 모델명으로 명시되어 있습니다. 특허 청구항 9의 문구는…
