W5500을 활용한 AI 기반 네트워크·감시 랙 모니터링 시스템

네트워크 장비와 CCTV/NVR 시스템이 설치된 랙은 안정적인 운영이 매우 중요합니다. 온도 상승, 전원 불안정, 네트워크 장애, 스토리지 오류, 팬 고장과 같은 작은 문제가 누적되면 장비 고장이나 영상 기록 손실로 이어질 수 있기 때문입니다.

최근 발표된 논문 **“AI-Driven Network Management System: Integrated Monitoring and Management for Network and Surveillance Racks”**에서는 이러한 문제를 해결하기 위해 AI 기반 통합 랙 모니터링 및 관리 시스템을 제안했습니다. 이 시스템은 환경 센서, 전력 측정, 장비 상태 로그, 네트워크 연결 상태를 하나의 플랫폼에서 수집하고, AI를 활용해 이상 징후를 조기에 감지하는 구조입니다.

왜 통합 랙 모니터링이 필요할까?

기존 랙 모니터링 시스템은 보통 특정 영역만 감시합니다. 예를 들어 온습도 센서는 환경 상태만 확인하고, UPS는 전원 상태만 확인하며, 네트워크 관리 도구는 장비의 연결 상태나 트래픽만 확인합니다.

하지만 실제 장애는 하나의 원인만으로 발생하지 않는 경우가 많습니다.

예를 들어 CCTV 영상이 끊기는 상황을 생각해볼 수 있습니다.

온도가 조금씩 상승하고, 전원 품질이 불안정해지고, NVR의 디스크 오류가 증가하고, 스위치 포트 상태가 불안정해지는 현상이 동시에 발생할 수 있습니다. 각각을 따로 보면 단순 경고 수준일 수 있지만, 이 데이터를 함께 분석하면 장애가 발생하기 전의 위험 신호를 더 빠르게 파악할 수 있습니다.

논문에서 제안한 시스템은 바로 이 지점에 집중합니다. 환경, 전력, 장비, 소프트웨어 로그 데이터를 통합하고, AI 분석을 통해 단순 임계값 기반 알림보다 더 빠르고 정확하게 이상 상태를 감지하는 것을 목표로 합니다.

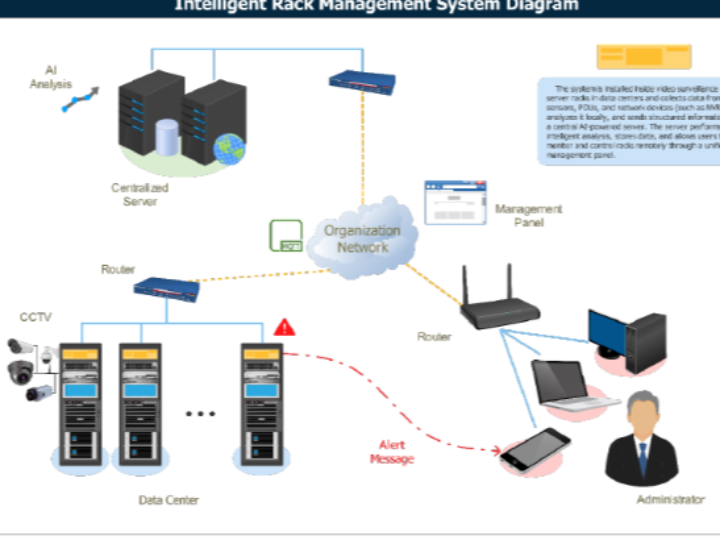

시스템 구성

제안된 시스템은 크게 두 부분으로 구성됩니다.

첫 번째는 랙 내부에 설치되는 로컬 모니터링 장치입니다. 이 장치는 온습도, 연기, 가스, 도어 상태, 전압, 전류, 전력, 역률 등의 데이터를 수집합니다. 또한 SNMP, SSH, HTTP API, Syslog와 같은 표준 프로토콜을 통해 스위치, 서버, NVR/DVR, UPS와 같은 장비의 상태 정보도 함께 수집합니다.

두 번째는 데이터를 수집하고 분석하는 중앙 서버 플랫폼입니다. 서버는 여러 랙에서 전송되는 데이터를 저장하고, 대시보드를 통해 실시간 상태를 보여주며, AI 기반 이상 탐지와 예측 유지보수를 수행합니다.

W5500의 역할

이 시스템에서 특히 주목할 부분은 WIZnet W5500이 안정적인 유선 네트워크 연결을 위한 Ethernet 인터페이스로 사용되었다는 점입니다.

랙 모니터링 장치는 지속적으로 데이터를 중앙 서버로 전송해야 합니다. 온도, 전력, 장비 로그, 장애 이벤트와 같은 데이터는 실시간성이 중요하며, 네트워크 연결이 불안정하면 중요한 알림을 놓칠 수 있습니다.

W5500은 하드웨어 TCP/IP 스택을 내장한 Ethernet 컨트롤러로, MCU 기반 시스템에서도 안정적인 유선 네트워크 통신을 구현할 수 있게 해줍니다. 이 논문에서는 ESP32-S3 기반 로컬 장치에 W5500을 적용하여 LAN 연결을 구성하고, Wi-Fi 및 GSM과 함께 다중 통신 경로를 제공하는 구조를 제안했습니다.

즉, W5500은 AI 연산을 직접 수행하는 부품은 아니지만, AI가 분석할 현장 데이터를 안정적으로 수집하고 전달하는 Edge Telemetry Interface 역할을 합니다.

AI 기반 이상 탐지와 예측 유지보수

논문에서 제안한 시스템은 단순히 센서값이 기준을 넘었는지 확인하는 수준을 넘어섭니다.

수집된 데이터는 하나의 랙 상태 벡터로 구성됩니다. 온도, 습도, 전력, 장비 상태, 로그 정보 등을 함께 분석해 현재 랙의 상태를 판단하고, 미래의 이상 가능성을 예측합니다.

예를 들어 다음과 같은 상황을 감지할 수 있습니다.

• 랙 내부 온도가 서서히 상승하는 패턴
• 전력 사용량이 평소보다 비정상적으로 증가하는 상황
• NVR의 디스크 오류가 증가하는 패턴
• 스위치 포트 장애와 CCTV 영상 끊김이 함께 발생하는 상황
• 정전 또는 네트워크 단절 시 긴급 알림이 필요한 상황

이러한 분석을 통해 운영자는 장애가 발생한 후 대응하는 것이 아니라, 장애가 발생하기 전에 미리 점검하고 조치할 수 있습니다.

정전과 네트워크 장애 상황에서도 동작

랙 모니터링 시스템에서 중요한 조건 중 하나는 장애 상황에서도 계속 동작해야 한다는 점입니다.

논문에서 제안된 장치는 내부 배터리와 GSM 모듈을 포함합니다. 따라서 메인 전원이 차단되거나 LAN 연결이 끊어진 상황에서도 장치는 계속 동작하며, SMS 또는 전화 알림을 통해 관리자에게 긴급 상황을 전달할 수 있습니다.

W5500 기반 Ethernet 연결은 정상 운영 시 안정적인 LAN 통신을 담당하고, GSM은 비상 상황에서 백업 통신 수단으로 동작하는 구조입니다.

기대 효과

논문에서는 기존 모니터링 시스템과 비교했을 때 다음과 같은 개선 효과를 제시했습니다.

• 장애 감지 속도 약 35–45% 향상
• 장비 수명 20–30% 증가
• 에너지 소비 16–28% 감소
• 운영 및 장애 비용 최대 42% 감소
• 50–100개 랙 규모에서도 안정적인 확장성 확인

이러한 결과는 환경 센서, 전력 데이터, 장비 로그, 네트워크 상태를 통합해 분석하는 방식이 기존의 개별 모니터링 방식보다 더 효과적일 수 있음을 보여줍니다.

Maker 프로젝트로의 확장 가능성

이 시스템은 Maker 프로젝트로도 충분히 확장할 수 있습니다.

예를 들어 W5500과 MCU를 활용해 다음과 같은 프로젝트를 만들 수 있습니다.

• W5500 기반 랙 온습도 모니터링 노드
• MQTT 기반 전력 사용량 수집 장치
• NVR/스위치 상태 감시용 Ethernet Sensor Gateway
• 릴레이를 이용한 원격 전원 재시작 장치
• AI 서버와 연동되는 Edge Telemetry Device
• CCTV 랙용 스마트 PDU 프로토타입

특히 W5500은 MCU 기반 장치에서 안정적인 Ethernet 연결을 구현하기에 적합하기 때문에, 센서 데이터를 수집해 서버로 전송하는 IoT 게이트웨이 프로젝트에 잘 어울립니다.

마무리

AI 기반 네트워크 관리 시스템은 단순한 소프트웨어 대시보드만으로 완성되지 않습니다. 현장 장비에서 정확한 데이터를 안정적으로 수집하고, 이를 서버나 AI 플랫폼으로 전달하는 하드웨어 계층이 반드시 필요합니다.

이번 논문에서 소개된 AI 기반 랙 모니터링 시스템은 W5500이 이러한 구조에서 어떤 역할을 할 수 있는지 잘 보여주는 사례입니다. W5500은 랙 내부의 센서, 전력 측정 장치, 장비 로그 데이터를 안정적으로 중앙 서버에 전달하는 Ethernet 인터페이스로 활용될 수 있으며, AI 기반 예측 유지보수 시스템의 중요한 데이터 수집 계층을 구성할 수 있습니다.

앞으로 네트워크 랙, CCTV/NVR 랙, 산업용 제어함, 데이터센터 장비 관리 영역에서 W5500 기반의 안정적인 Ethernet IoT 솔루션은 더욱 다양한 방식으로 활용될 수 있을 것입니다.
