「模组实现 TCP_SERVER」 (모듈로 TCP 서버 만들기)
EC600MCNLE + W5500 QuecPython
원본글 : https://blog.csdn.net/linglongxinzg/article/details/139956289
1. 글 작성자 소개
| 항목 | 내용 |
|---|---|
| 필명 | 移远 Python 엔지니어 小Q (CSDN 아이디 linglongxinzg) |
| 활동 | QuecPython-기반 4G / Cat-1 모듈 활용 Tip, LVGL GUI, 외장 스토리지, DTU 솔루션 등 18편 이상의 기술 블로그 연재 |
| 특징 | • 모든 글을 직접 실습하여 코드·회로·스크린샷까지 공개 • Quectel 내부 R&D 팀(추정)에서 Python SDK 전담 – 문서·SDK 갱신 속도가 빠름 • 커뮤니티 Q&A 댓글 응답 → 실제 프로젝트 적용 시 장애 해결에 도움 CSDN |
👉 실명·연락처는 공개되지 않았으나, 글 말미의 “移远python工程师小Q” 서명이 동일하므로 내부 엔지니어임을 유추할 수 있습니다.
2. EC600MCNLE 모듈 소개
| 핵심 사양 | 값 |
|---|---|
| 네트워크 | LTE Cat-1 bis (DL 10 Mbps / UL 5 Mbps) |
| 크기 / 패키지 | 21.9 × 22.9 × 2.4 mm, LCC |
| 온도 | –40 ~ +85 ℃ |
| 인터페이스 | UART, SPI, I²C, USB 2.0, GPIO, Camera/LCM 지원 |
| 특장점 | • 초소형 & 고내구 레이저 마킹 • Dual-SIM, DFOTA, Wi-Fi Scan 위치 지원 |
Cat-1 bis는 4G 전체 밴드가 아닌 단일 안테나, 저전력 구성을 목표로 하며, 영상·VoLTE 등 고대역폭을 요구하지 않는 산업용 IoT 게이트웨이/DTU에 적합합니다. quectel.com.cn
3. QuecPython 소개
MicroPython 기반 : Python 언어 문법 그대로, REPL / 파일 시스템 / 다중 스레드 지원
무선·네트워크 전용 라이브러리 내장 : LTE attach, TCP/UDP/MQTT, TLS, GNSS, HTTP OTA 등을 한 줄 API 로 호출
IDE 생태계 : QPYcom GUI, VS Code 플러그-인, Thonny 플러그-인 제공 – 스크립트만 업데이트하면 즉시 실행
저장 공간 분리 : 코드/리소스 암호화 및 OTA 배포가 쉬워 제품화 단계에서 펌웨어-수정 위험 ↓
“전통적인 CSDK 대비 최대 장점은 개발 난이도와 반복 비용이 낮다”는 공식 문서를 통해 강조됩니다. QuecDevZone
4. 왜 EC600MCNLE + W5500 조합인가?
| 요구 | EC600M 단독 | W5500 추가 시 시너지 |
|---|---|---|
| 고정 IP | 셀룰러 네트워크 주소는 CGNAT / 변동 IP → 내부망 서버용으로 불리 | W5500 PHY에 로컬 Static IP 설정 → LAN 기기들이 직접 접속 가능 CSDN |
| 동시 연결 수 | 모듈 펌웨어 Socket 수 제한(주로 4~6) | W5500은 8 하드웨어 소켓, 32 KB 버퍼 → 여러 TCP 클라이언트 처리 안정 WIZnet |
| CPU 부하 | LTE 스택 + 애플리케이션 동시 수행 → SPI/GPIO 응답 지연 가능 | TCP/IP 오프로드 엔진(TOE) → QuecPython 스레드가 애플리케이션 로직에 집중 |
| 복구/Failover | 셀룰러 망 장애 시 서비스 중단 | LAN ↔ 4G 듀얼 WAN 게이트웨이 구성: 1) 내부망 → W5500 / 2) 외부 백홀 → Cat-1 |
| 하드웨어 결선 | — | SPI 80 MHz 지원, INT/RST 를 GPIO Pin59/Pin60 에 매핑 예시 제공 CSDN |
CSDN 원본글 한눈에 보기
글 구성 & 주요 내용
| 단계 | 섹션 제목 (원문 번호) | 한 줄 요약 |
|---|---|---|
| ① 서론 | “搭建一个自己的服务器…” | TCP 서버·IP 주소·도메인 개념을 쉬운 비유로 설명 후 4G 모듈+Python으로도 서버를 올릴 수 있음을 강조 CSDN |

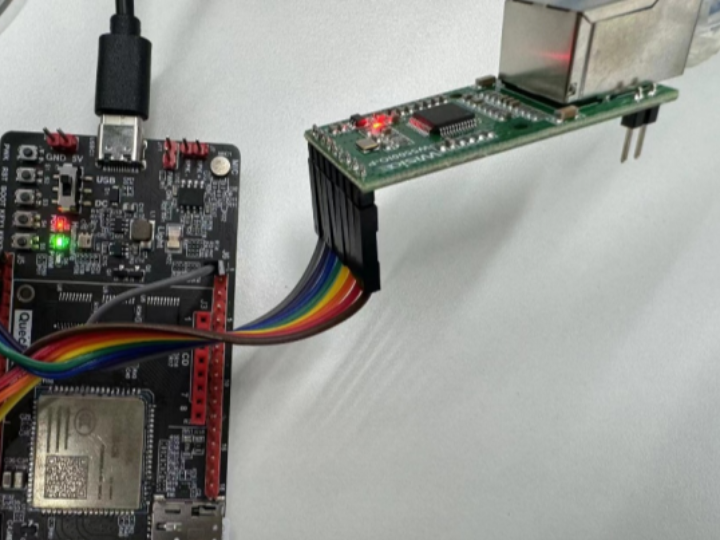

| ② 준비 작업 | “一、准备工作” | 고정 IP 확보 방법 두 가지 제시 → (a) 전용 APN SIM) (b) 외장 PHY 칩). 예시로 EC600MCNLE + W5500 연결 배선도( SPI, INT=Pin59, RST=Pin60 ) 제공 CSDN |
| ③ W5500 드라이버 | same section | Gateway 모드 선택 → w5500.set_addr('192.168.1.100', …) 단 한 줄로 고정 IP 부여. PC 이더넷 설정 스크린샷 첨부 CSDN |
| ④ TCP 서버 구현 | “二、实现TCP服务器” | <u>서버 생성→listen→accept→recv/send</u> 4단계 절차를 QuecPython 코드·캡처(이미지)로 제시. 소켓은 W5500 IP에 바인드 CSDN |
| ⑤ 실험 & 결과 | “三、实验调试及结果” | PC 소켓 디버거로 접속해 echo 데모 진행, 클라이언트/서버 패킷 로그 캡처 2장 제공 CSDN |
메이커가 글에서 바로 얻을 수 있는 것
완제품 수준의 결선 가이드
Pin59/Pin60 매핑, SPI 배선 길이, PC NIC 설정까지 사진으로 그대로 제공 → 하드웨어 시행착오 최소화.
단 50줄 내외 QuecPython 스크립트
드라이버 호출 + TCP 서버 로직이 이미지 코드로 공개돼 있어 복사-붙여넣기만으로 동작 확인 가능.
테스트 시나리오 포함
저자가 실제로 socket 调试工具를 사용해 접속 과정을 캡처했기 때문에, 독자는 동일 툴·IP·포트로 즉시 재현 가능.
고정 IP 문제 해결 팁
외장 PHY(W5500)로 LAN 고정 IP를 얻고, 4G 망을 백홀로 활용하는 방법을 단계별 설명.
원문이 제시하는 솔루션 스케치
| 용도 | 하드웨어 콤보 | 핵심 이점 |
|---|---|---|
| 4G 백홀 + 로컬 LAN 웹서버 | EC600MCNLE + W5500 (Gateway 모드) | 외부망→모듈→LAN 장치로 트래픽 브리지. LAN 측 고정 IP 사용 |
| 다중 PLC 데이터 수집 | 동일 구성 + Modbus 라이브러리 | W5500 8소켓으로 PLC 여러 대 동시 접속; LTE 로 MQTT 업링크 |
| 휴대용 TCP 테스트 박스 | EC600MCNLE Alone (전용 APN) | 전용 APN SIM이면 W5500 없이도 테스트 가능(글에서 대안으로 언급) |
결론 — 왜 읽어야 하나?
“이론→배선→코드→테스트” 네 단계를 한 편에 담아, 별도 데이터시트를 찾지 않아도 실습이 끝난다.
외장 W5500을 활용한 고정 IP 확보 노하우는 4G 모듈 사용자에게 흔치 않은 인사이트.
QuecPython으로 순수 Python 코드만 다루므로 MCU 펌웨어 수정 없이도 반나절 내 TCP 서버 프로토타입을 완성할 수 있다.
📌 관심 있다면 글 하단 **완전 코드 캡처(69~71번째 이미지)**를 확대해 그대로 입력해 보자—동작 확인 후 자신만의 기능을 덧붙이기에 충분한 출발점이 된다.
