빙하에서 발생하는 미세 진동과 충격성 진동, 즉 빙진(icequake)은 빙하의 이동, 균열, 분리, 해빙과 같은 동적 변화를 이해하는 데 중요한 단서가 됩니다. 문제는 이런 신호를 안정적으로 수집해야 하는 장소가 대체로 전원이 없고 접근이 어렵고, 유지보수도 쉽지 않은 극지나 외딴 빙하지역이라는 점입니다. 기존 지진계 기반 시스템은 높은 신뢰성을 갖지만 설치와 운용 조건이 까다롭고, 빙하 위 직접 설치나 장기 무인 운용에는 제약이 있습니다.

이 글에서는 논문 「빙진 모니터링 시스템의 개발 및 시험 운영 결과」를 바탕으로, WIZnet W5500이 실제로 어떻게 극한 환경 계측 시스템의 통신 부담을 줄여주는지에 초점을 맞춰 전체 구조를 maker 관점에서 다시 정리합니다. 시스템은 STM32F412 MCU, ADXL355 3축 MEMS 가속도 센서, GPS 모듈, SD 카드, W5500 이더넷 컨트롤러, 그리고 별도의 무선 통신 장비로 구성됩니다. 측정 모듈은 빙하 진동을 1 kHz로 샘플링해 저장하고, 무선 링크가 열리는 시간에 맞춰 원격 서버가 FTP 클라이언트로 접속해 파일을 수집합니다.

1) Introduction

빙진은 단순한 진동 데이터가 아닙니다. 빙하 내부의 파열, 크레바스 형성, 해빙, 마찰 거동 같은 변화를 간접적으로 드러내는 환경 센서 데이터입니다. 따라서 장비 설계의 핵심은 “정확한 측정” 못지않게 “오랫동안, 전원 없이, 사람 손이 닿지 않는 곳에서, 데이터 손실 없이 동작하는가”에 있습니다.

논문에서 제안한 시스템은 이 문제를 매우 현실적으로 풀었습니다.
첫째, 센서는 저전력 MEMS 3축 가속도 센서인 ADXL355를 사용합니다.
둘째, 측정 시각 정확도를 위해 GPS 시간을 이용하고 1 Hz 신호로 보정합니다.
셋째, 데이터는 우선 SD 카드에 저장하고, 통신이 가능할 때만 가져가도록 설계해 무선 링크에 대한 의존성을 낮췄습니다.
넷째, MCU 내부 메모리가 크지 않기 때문에 TCP/IP 전체를 소프트웨어로 구현하지 않고 W5500 하드웨어 TCP/IP 오프로딩을 이용해 FTP 서버 기능만 최소 구현했습니다. 이 부분이 바로 WIZnet 솔루션이 이 프로젝트에서 핵심적인 이유입니다.

maker 관점에서 보면 이 구조는 극지 연구 장비에만 국한되지 않습니다. “센서 + 로컬 저장 + 제한적 네트워크 접속 + 저전력 동작”이라는 패턴은 산업 현장, 산악 계측, 구조물 모니터링, 무인 환경관측에도 그대로 확장할 수 있습니다.

2) Required Components

논문 기반 원형 시스템의 핵심 부품은 다음과 같습니다.

MCU: STM32F412
Ethernet Controller: WIZnet W5500
Accelerometer: ADXL355
GPS Module: 1PPS 출력 지원 모듈
Storage: microSD 카드
Wireless Backhaul: 외부 무선 통신 장비
Power: 배터리 팩
Enclosure: 방수/방한 케이스
Cabling: 이더넷 케이블, SPI/UART/GPIO 배선

실제 maker 재현용으로는 다음과 같이 치환할 수 있습니다.

STM32 Nucleo 또는 커스텀 STM32F4 보드
W5500 Ethernet 모듈 또는 WIZ850io
ADXL355 브레이크아웃 보드
u-blox 계열 GPS 모듈
microSD SPI 모듈
LTE/5G 라우터 또는 산업용 무선 브리지
저온 대응 배터리 및 전원 차단 회로

3) Hardware Setup

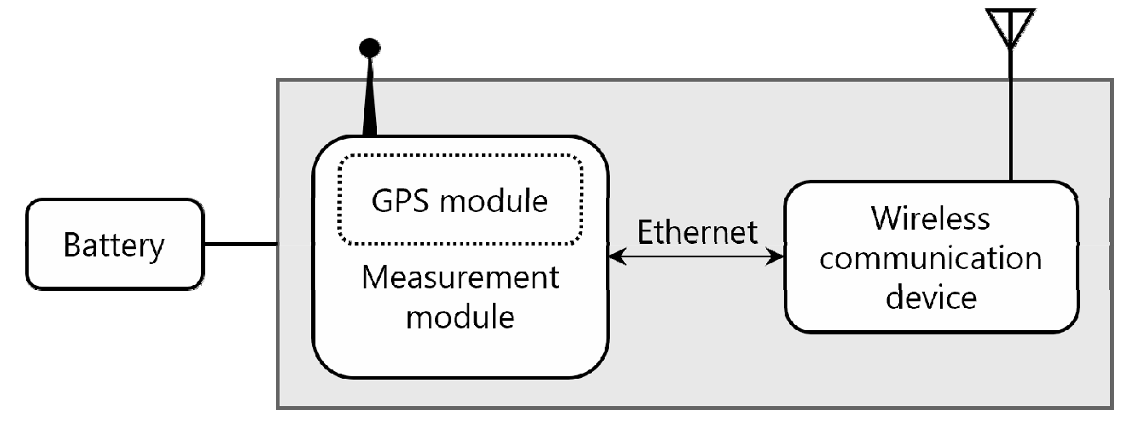

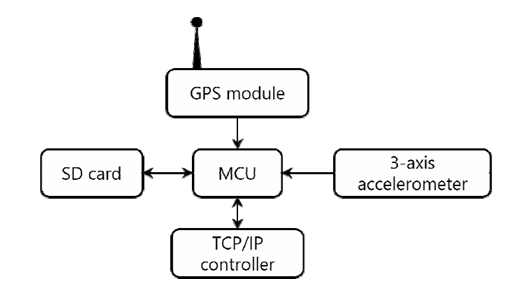

시스템은 크게 두 블록으로 나뉩니다.

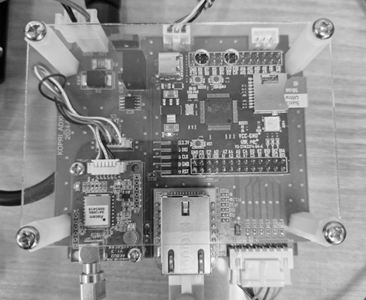

A. 측정 모듈

이 블록이 실제 데이터를 만드는 핵심입니다.

ADXL355에서 3축 가속도 데이터를 수집
GPS에서 현재 시각과 1PPS를 받아 내부 시간 보정
수집 데이터를 SD 카드에 파일 단위로 저장
W5500을 통해 FTP 서버로 동작
무선 통신 장비와 이더넷으로 연결

B. 무선 통신 장비

이 블록은 직접 센싱하지 않고 데이터 중계를 담당합니다.

평상시에는 sleep 상태로 대기
미리 정해진 시각에만 깨어남
원격 서버와 연결이 가능한 시간 창을 제공
서버가 그 시간대에 FTP 클라이언트로 접속해 데이터 다운로드

이 구조의 장점은 명확합니다. 측정 모듈은 “끊임없는 측정”에 집중하고, 무선 장비는 “짧은 시간만 통신”하도록 분리해 전체 전력 소모를 줄입니다. 논문에서는 무선 장비를 2시간마다 10분씩 동작하게 설정했습니다.

4) Interface Explanation

이 프로젝트의 인터페이스는 매우 전형적인 임베디드 복합 계측 구조입니다.

SPI

SPI는 이 시스템에서 가장 중요한 내부 버스입니다.

MCU ↔ ADXL355
MCU ↔ SD 카드
MCU ↔ W5500

SPI를 쓰는 이유는 단순합니다. 속도가 충분하고, MCU에서 제어가 쉽고, 검증된 드라이버 자산이 많기 때문입니다. 특히 W5500은 SPI 기반으로 TCP/IP 소켓 기능을 제공하므로, MCU는 복잡한 네트워크 스택을 소프트웨어로 모두 올릴 필요가 없습니다. 이 점이 작은 RAM과 플래시를 가진 배터리 기반 시스템에서 큰 이점이 됩니다.

UART

UART는 주로 GPS 수신 데이터 처리에 적합합니다.

GPS NMEA 문장 수신
시간/위치 정보 파싱
상태 모니터링 로그 출력

GPIO / PPS

GPS 모듈의 1 Hz PPS 출력은 단순 GPIO 입력처럼 보이지만 시간 동기에서 매우 중요합니다.

내부 RTC 또는 소프트웨어 타임베이스 보정
장기 드리프트 억제
파일명 및 타임스탬프 정확도 향상

Ethernet

W5500과 무선 통신 장비는 이더넷으로 연결됩니다.

측정 모듈은 FTP 서버
원격 서버는 FTP 클라이언트
데이터는 필요 시점에 pull 방식으로 다운로드

이 구조는 push 방식보다 현장에서 더 안정적일 수 있습니다. 링크가 살아 있는 시간에만 서버가 접속하면 되기 때문입니다.

5) Software Environment Setup

논문은 전체 펌웨어가 MCU 내부 플래시에서 단일 바이너리로 동작하며, RAM 관리가 중요하다고 설명합니다.

재현용 개발 환경은 다음과 같이 구성할 수 있습니다.

개발 도구

STM32CubeIDE
STM32 HAL 또는 LL Driver
FATFS
WIZnet ioLibrary
GPS NMEA parser
FFT 분석은 오프라인 Python 또는 CMSIS-DSP

펌웨어 작업 순서

부팅
GPIO/SPI/UART/RTC 초기화
GPS 시간 수신
PPS 기반 시간 보정
ADXL355 초기화 및 1 kHz 설정
SD 마운트
W5500 초기화 및 IP 설정
샘플 수집
1,000 샘플 단위 버퍼 처리
압축 또는 패킹 후 파일 저장
FTP 서버 대기
주기적 상태 기록

파일 저장 전략

논문에 따르면 20비트 3축 가속도 데이터를 1 kHz로 1분 저장하면 약 720 kB가 생성됩니다. 이 크기를 줄이기 위해 1,000 샘플 단위 버퍼 압축을 적용했고, MCU RAM 제약 때문에 파일 전체를 한 번에 압축하지 않았습니다.

즉, 핵심은 “스트리밍 저장”입니다.

6) Testing Steps

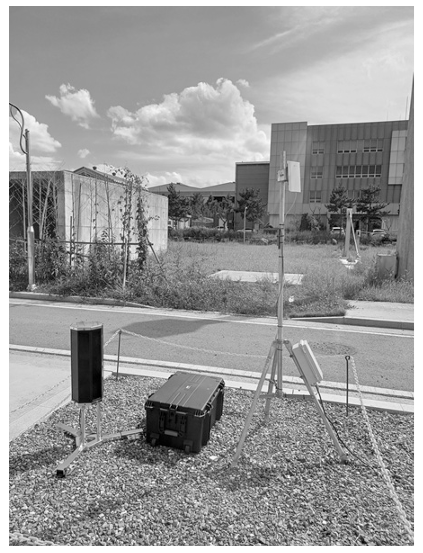

논문에서는 국내 포항 시험 운영과 남극 Browning Pass 현장 시험 운영으로 기능을 검증했습니다.

maker 재현 시에는 다음 순서가 좋습니다.

Step 1. 실내 통합 테스트

GPS 수신 여부 확인
ADXL355 레지스터 읽기 확인
SD 카드 마운트 및 파일 생성 확인
W5500 ping/FTP 접속 확인

Step 2. 고정 설치 테스트

센서 보드와 케이스 기계적 결합 확인
진동 유입 경로 점검
배터리 운용 시간 측정

Step 3. 샘플링 검증

1 kHz 샘플 주기 유지 확인
1,000 샘플 단위 저장 정상 여부 확인
파일명 시간 동기 확인

Step 4. 네트워크 검증

원격 PC를 FTP 클라이언트로 설정
제한 시간 동안 파일 다운로드 테스트
통신 실패 후 재시도 로직 확인

Step 5. 이벤트 검증

충격 또는 shaker를 사용해 인위적 진동 입력
FFT에서 저주파/중주파 대역 특징 확인

논문에서는 포항 테스트 중 실제 지진이 발생했을 때 시스템이 동작 중이어서 데이터를 확보했고, FFT 분석에서 지진 발생 구간에서 2~30 Hz 대역 성분 증가와 특히 10 Hz 전후의 강한 성분을 확인했습니다.

7) Use Cases & Market Potential

이 시스템은 연구용 계측 장비처럼 보이지만, 사실상 여러 산업군으로 확장 가능한 플랫폼입니다.

1. 극지·빙하 연구

빙하 동역학 모니터링
해빙 관련 장기 데이터 축적
현장 위험 탐지 보조

2. 산악·사면 감시

낙석 전조 진동 감시
산사태 취약 지역 장기 계측
접근 어려운 지역 무인 운영

3. 인프라 상태 감시

교량, 터널, 댐, 철탑의 저전력 진동 모니터링
이벤트 발생 시 원격 회수형 데이터 구조

4. 에너지·자원 개발 현장

무인 시추/광산/오지 설비 진동 감시
네트워크가 항상 열려 있지 않은 현장에 적합

시장성 측면에서 중요한 포인트는 “항상 연결된 IoT”가 아니라 “필요할 때만 연결되는 저전력 IoT”라는 점입니다. W5500 같은 하드웨어 TCP/IP 오프로딩 솔루션은 MCU 자원을 아껴야 하는 산업용 데이터 로거에서 특히 유리합니다.

8) Module/Chip Technical Overview

STM32F412

32비트 MCU
플래시와 RAM이 수백 kB 수준인 임베디드 제어기
센서 수집, 시간 관리, 저장, 통신 제어를 단일 펌웨어로 처리
본 프로젝트에서는 리소스 효율이 매우 중요

ADXL355

3축 MEMS 가속도 센서
20비트 분해능
±8 g 측정 범위
최대 4 kHz 샘플링 지원
논문 시스템에서는 1 kHz 설정으로 운용

GPS Module

정확한 절대 시각 제공
주기적 시간 보정
1 Hz PPS로 동기 정확도 향상

SD Card

고속 샘플 데이터를 장시간 로컬 저장
통신 불가 시간에도 데이터 보존
FTP 회수 대상 파일 저장소

WIZnet W5500

하드웨어 TCP/IP 스택 내장
MCU가 전체 네트워크 스택을 직접 구현하지 않아도 됨
메모리와 전력 제약이 큰 환경에서 유리
논문에서는 FTP 서버의 최소 기능만 MCU에서 구현하도록 설계

여기서 W5500의 장점은 단순한 “이더넷 연결”이 아닙니다.
이 프로젝트처럼 센싱, 저장, 시간 동기, 전력 제어까지 모두 MCU가 맡아야 하는 시스템에서는 네트워크 처리 부담을 떼어내는 것 자체가 시스템 안정성을 높이는 방법입니다.

9) Conclusion

이 빙진 모니터링 시스템은 단순한 센서 노드가 아니라, 극한 환경을 전제로 한 현실적인 필드 계측 아키텍처입니다. GPS로 시간을 맞추고, ADXL355로 진동을 측정하고, SD 카드에 로컬 저장하고, W5500으로 최소한의 FTP 서버를 구현해 통신 부담을 줄였습니다. 이 구조 덕분에 상시 무선 연결이 불안정한 환경에서도 데이터 수집을 지속할 수 있었습니다.

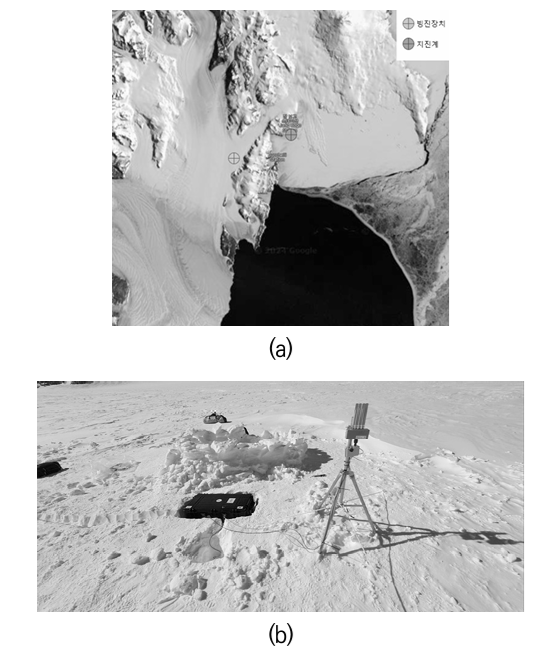

논문에서는 국내 포항 시험 운영에서 실제 지진 데이터를 확보했고, 남극 Browning Pass 인근 빙하에서도 2개월 이상 안정적으로 데이터를 취득했습니다. 다만 남극에서 관측된 큰 진동 이벤트 중 일부는 지진계와 비교한 결과 실제 빙진이 아니라 헬리콥터 착륙에 따른 영향으로 추정되었고, 이는 현장 계측에서 교차 검증이 얼마나 중요한지를 잘 보여줍니다.

WIZnet maker 관점에서 이 프로젝트의 핵심 메시지는 분명합니다.
오지형 센서 시스템에서는 빠른 네트워크보다 신뢰 가능한 구조가 더 중요합니다. W5500은 이런 조건에서 MCU 자원을 아껴주고, 시스템 전체를 더 단순하고 견고하게 만들어주는 매우 실용적인 선택입니다. 극지 연구, 환경 모니터링, 산업 데이터 로깅, 구조물 진동 감시 같은 분야에서 이 설계 패턴은 충분히 재사용할 가치가 있습니다.

Q1. 빙진(Icequake) 모니터링이 왜 중요한가요?

A: 빙진은 빙하의 움직임과 상태 변화를 파악하는 핵심 환경 지표이기 때문입니다. 빙하 내부의 균열이나 해빙 과정에서 발생하는 진동을 분석하면 미래의 해수면 상승을 예측하고, 극지 탐사 중 발생할 수 있는 크레바스 추락 등의 위험 요소를 미리 감지하는 데 큰 도움을 줍니다.

Q2. 기존에 사용하던 지진 측정 장비와는 무엇이 다른가요?

A: 가장 큰 차별점은 설치 편의성과 무인 운영 능력입니다.

전력 효율: 배터리로 작동하며, 사람이 관리하지 않아도 극한 환경에서 6개월 이상 안정적으로 운영이 가능합니다.

설치 제약 해소: 센서 정렬이 까다롭고 고정식 전원이 필요한 기존 지진계와 달리, 접근이 어려운 외딴 빙하 지역에도 쉽게 설치하여 직접적인 빙진 관측이 가능합니다.

Q3. 시스템의 기술적인 핵심 사양은 어떻게 되나요?

A: 저전력 설계와 정밀한 측정을 위해 다음과 같은 하드웨어를 채택했습니다.

센서: 20비트 분해능을 가진 **MEMS 기반 3축 가속도 센서(ADXL355)**를 사용해 미세한 진동까지 잡아냅니다.

데이터 처리: 1 kHz의 높은 샘플링 주파수로 데이터를 실시간 측정하며, 제한된 메모리 환경에 맞춰 실시간 압축 알고리즘을 적용해 저장 공간을 확보합니다.

통신 및 동기화: GPS를 통해 정확한 측정 시간을 기록하고, FTP 프로토콜을 이용해 원격 서버로 데이터를 무선 전송합니다.

Q4. 실제로 지진을 감지한 사례가 있나요?

A: 네, 국내외 시험 운영을 통해 성능을 입증했습니다.

국내: 2023년 11월 경주에서 발생한 규모 4.0 지진의 진동 데이터를 성공적으로 수집했으며, 특히 10 Hz 전후의 주파수 성분이 강하게 나타남을 확인했습니다.

남극: 장보고 기지 인근 Browning Pass 지역에서 2개월 이상의 장기 운영에 성공하며 극한 환경에서의 신뢰성을 검증했습니다.

Q5. 시스템이 빙진과 일반 소음을 어떻게 구분하나요?

A: 측정된 신호의 주파수 분포와 진폭을 분석하여 구분합니다. 남극 시험 운영 중 빙진보다 6배나 큰 진동이 감지되었으나, 분석 결과 지진계에는 기록되지 않은 헬리콥터 착륙 소음으로 판명된 사례가 있습니다. 이는 본 시스템이 설치 지점 주변의 국소적인 진동 변화를 매우 민감하게 감지할 수 있음을 보여줍니다.
