How to Build a Production-Grade Ethernet CNC Controller with WIZ850io and grblHAL?

Summary (40–60 words)

This project demonstrates how WIZ850io enables stable Ethernet communication for grblHAL-based CNC controllers in production environments. By offloading TCP/IP processing to the W5500 hardware stack, the MCU focuses on real-time motion control while Telnet, WebSocket, and HTTP services provide reliable network connectivity resistant to EMI.

1️⃣ What This Project Actually Is

The Voron-Documentation repository is an official technical documentation site for Voron 3D printers and CNC machines. Within it, the cnc/grblHAL/ section documents how to deploy grblHAL firmware with Ethernet networking using WIZ850io.

This is not a hobby-level add-on.

It is a documented, production-ready networking architecture for CNC control.

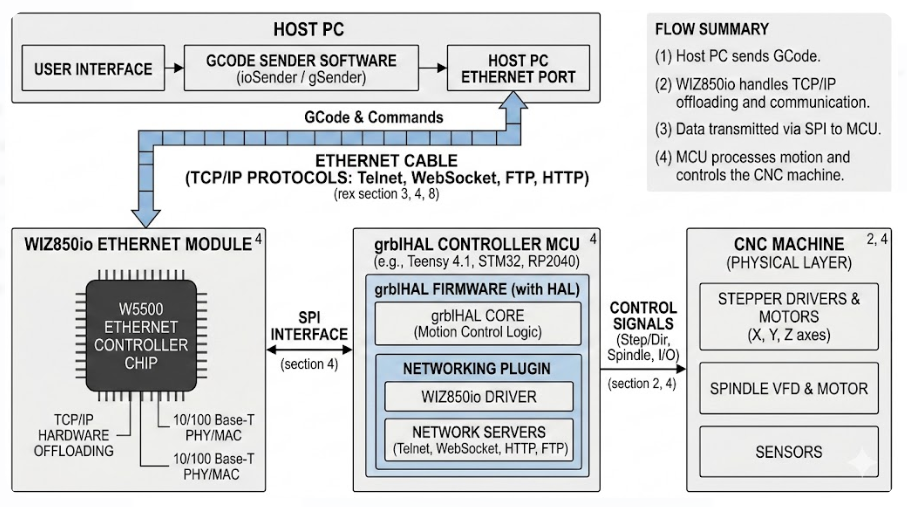

The system structure:

Generated by Gemini

Host PC (ioSender / gSender)
        │
   Ethernet (TCP/IP)
        │
   WIZ850io (W5500 Inside)
        │ SPI
   grblHAL MCU
        │
   Stepper Drivers / Spindle / Sensors



2️⃣ What is grblHAL?

grblHAL is a 32-bit CNC motion control firmware designed around a Hardware Abstraction Layer (HAL).

Key characteristics:

32-bit ARM support (40 MHz ~ 600 MHz)
250 kHz+ step rate
16+ MCU platforms supported
Plugin architecture
USB / Ethernet / WiFi communication
The HAL design separates:
Motion control core
Hardware drivers
Networking plugin

This modularity allows Ethernet networking to be added without modifying core motion logic.

3️⃣ Why Ethernet Matters in CNC Environments

Industrial CNC systems operate near:

High-power spindle motors
VFDs
Stepper drivers
Switching power supplies
These generate significant EMI.
USB Serial is:
Distance-limited
EMI-sensitive
Host-dependent
Ethernet provides:
Differential signaling
Built-in packet error checking
Longer cable support
Isolation advantages

The documentation explicitly recommends Ethernet for production use.

4️⃣ The Role of WIZ850io — Hardware TCP/IP Offloading

WIZ850io integrates:

W5500 Ethernet controller
10/100 Base-T PHY
RJ45 connector
SPI interface to MCU
Hardware TCP/IP stack
8 independent hardware sockets
32 KB internal buffer memory

In this architecture:

TCP/IP processing → W5500 hardware
Motion planning → MCU
Stepper timing → MCU
Network services → grblHAL Networking Plugin

This separation is critical.

Real-time motion control must not be interrupted by network stack processing.

WIZ850io ensures:

Deterministic MCU timing
Network reliability
Reduced firmware complexity

5️⃣ Networking Plugin Architecture

grblHAL Networking Plugin enables:

Telnet (Port 23)
HTTP (Port 80)
WebSocket (Port 81)
FTP (Port 21)
mDNS

Activation example:

$70=7

Bitmask meaning:

1 → Telnet

2 → WebSocket

4 → HTTP

Static IP configuration:

$301=0
$302=192.168.5.1
$303=255.255.255.0
$304=192.168.5.254

System info query:

$I
?

These commands confirm Ethernet stack operation via WIZ850io.

6️⃣ Real-World Stability Comparison

For CNC machining:

Stability = surface finish quality.

Network jitter or packet drops can interrupt motion streaming.

WIZ850io minimizes this risk.

7️⃣ Why This Is a Strong WIZnet Showcase

This project demonstrates:

✅ 1. Real Industrial Use Case

Not IoT demo — production CNC environment.

✅ 2. Hardware TCP/IP Offloading

MCU remains deterministic.

✅ 3. Multi-Service Networking

Telnet + HTTP + WebSocket simultaneously.

✅ 4. Integration with Professional Toolchains

ioSender / gSender TCP connections.

✅ 5. EMI-Resistant Industrial Communication

This is exactly where W5500-class hardware excels.

8️⃣ FAQ (WIZ850io-Focused)

Q1. Why use WIZ850io instead of native MCU Ethernet?

WIZ850io offloads the entire TCP/IP stack to W5500 hardware, reducing CPU overhead and eliminating network timing interference with real-time motion control. This ensures deterministic CNC step generation even during heavy network traffic.

Q2. How does WIZ850io connect to grblHAL?

Via SPI interface. The Networking Plugin handles socket management, while W5500 hardware processes packet-level TCP/IP communication. No software TCP/IP stack is required on the MCU.

Q3. Why is Ethernet preferred over USB in CNC production?

CNC machines generate EMI from VFDs and motors. USB is vulnerable to noise and cable length limitations. Ethernet provides robust differential signaling and built-in error detection, making it more reliable for industrial environments.

Q4. What services can be enabled with WIZ850io?

Telnet, WebSocket, HTTP, FTP, and mDNS. These allow flexible CNC control interfaces including browser-based UI, network G-code senders, and file transfer support.

Q5. Does hardware TCP/IP improve motion stability?

Yes. By removing software stack processing from the MCU, motion planning and step generation remain uninterrupted, preserving machining precision and reducing unexpected halts.
