How Does Lightdream Pocket Use WIZnet Ethernet for Real-Time Art-Net LED Streaming?

W5500 / Wiz850io 기반 고성능 Art-Net LED 컨트롤 아키텍처 분석

Summary

Lightdream Pocket integrates WIZnet-based Ethernet (W5500 / Wiz850io) with Teensy and OctoWS2811 to receive Art-Net UDP packets in real time and render synchronized LED frames. The system parses multi-universe DMX data over UDP 6454, buffers complete frames, and ensures deterministic LED updates with network fallback patterns.

Generated by Gemini

1️⃣ Project Core Responsibility

Lightdream Pocket is a real-time LED controller framework built around:

• Teensy MCU — runtime execution environment
• WIZnet Ethernet (W5500) — hardware TCP/IP offloading
• Art-Net UDP Protocol — DMX over Ethernet standard
• OctoWS2811 — high-speed parallel LED DMA output

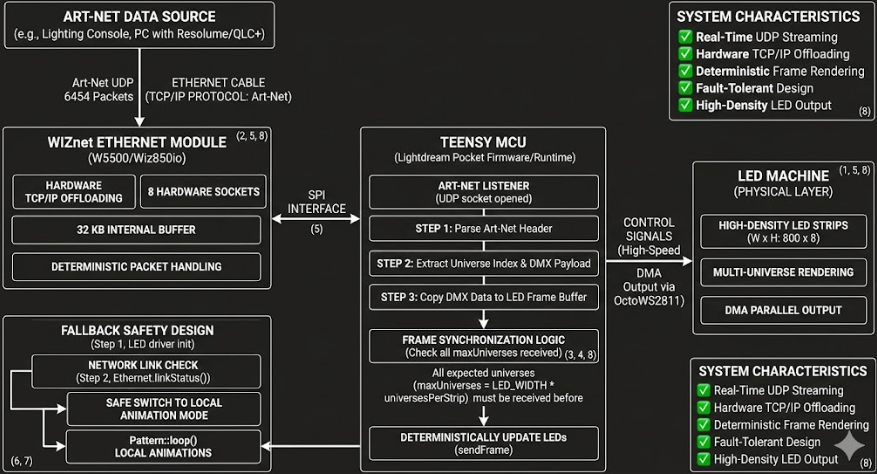

Component responsibility model:

2️⃣ WIZnet Ethernet Path (W5500 / Wiz850io)

The networking layer relies on:

• NativeEthernet
• EthernetUDP
• Hardware TCP/IP offloading via W5500

Art-Net standard port: UDP 6454

3️⃣ Runtime Flow (Main Framework)

Step 1 — Boot Initialization

bool useNetwork = true;

LED driver initialized. If useNetwork == true, networking setup begins.

Step 2 — Ethernet Validation

if (Ethernet.linkStatus() != 2) {   useNetwork = false;   return; }

If link fails, system safely switches to local animation mode.

Step 3 — Art-Net Listener Start

artnet.begin(_fakemac, _ip);

UDP socket opened. Listening on port 6454.

Step 4 — Packet Processing

uint16_t r = artnet.read(); if (r == ART_DMX) {   Networking::handleDmxFrame(); }

Validates Art-Net header, extracts universe index, copies DMX payload into LED buffer.

Step 5 — Frame Synchronization

if (sendFrame) {   leds.show();   memset(universesReceived, 0, maxUniverses); }

LED output only occurs when all expected universes are received. This ensures no tearing, no partial frames, and deterministic refresh timing.

4️⃣ Universe & Performance Scaling

#define LED_WIDTH 800
#define LED_HEIGHT 8
const int ledsPerUniverse = 170;
const int universesPerStrip = ceil(LED_WIDTH / 170.0);
const int maxUniverses = LED_HEIGHT * universesPerStrip;
```

**Key rules:**

- 1 DMX universe = 512 channels = **170 RGB LEDs**
- If `LED_WIDTH > 170` → multiple universes required
- Sender universe count **must match** `maxUniverses`
- ⚠️ Mismatch results in **incomplete frame rendering**

---

## 5️⃣ Why WIZnet Hardware Matters

**W5500 (WIZ850io module) specs:**

| Feature | Detail |
|---|---|
| TCP/IP Stack | Full hardware offload |
| Hardware Sockets | 8 simultaneous |
| Internal Buffer | 32 KB |
| Interface | SPI to MCU |
| Packet Handling | Deterministic |

**Hardware responsibility separation:**
```
UDP packet parsing   →  W5500
Frame timing logic   →  MCU
LED DMA output       →  OctoWS2811

This separation prevents network jitter from affecting visual output.

6️⃣ Wearable Example — Wiz850io Detection

From wearables-purple-backpack.ino:

• Logs WIZnet hardware type (W5100 / W5200 / W5500)
• Uses Ethernet.hardwareStatus()
• Uses Ethernet.linkStatus()
• Disables network mode if link is unstable

This makes the system field-deployable and robust.

7️⃣ Fallback Safety Design

If any of the following occur:

• Ethernet link drops
• Art-Net sender stops
• Universe count mismatches

→ System automatically switches to Pattern::loop()

Local animation ensures no blackout during show. This is production-grade stage design logic.

8️⃣ WIZnet Value Proposition

9️⃣ Target Audience

• Stage lighting engineers
• Interactive installation designers
• Media façade developers
• LED mapping artists
• Embedded real-time developers

❓ FAQ

Q1. Why choose WIZnet W5500 over software TCP/IP stacks for LED streaming?

WIZnet W5500 integrates a hardware TCP/IP stack, allowing Ethernet packet processing to be fully offloaded from the MCU. In real-time LED streaming systems such as Art-Net over UDP, this prevents CPU overload, timing jitter, and frame delays. Software TCP/IP stacks compete with LED rendering tasks, while W5500 ensures deterministic timing, stable packet buffering, and consistent frame output — critical for professional lighting environments.

Q2. What advantages does Wiz850io offer in interactive lighting systems?

Wiz850io integrates the W5500 Ethernet controller with a 10/100 Base-T PHY and RJ45 connector in a compact module, simplifying hardware integration. It provides hardware socket buffering, reliable UDP handling, and EMI-resistant communication — essential in stage and installation environments. Its SPI interface enables easy connection to Teensy or ARM MCUs while preserving CPU cycles for animation rendering and LED DMA control.

Q3. How does hardware TCP/IP improve reliability in real-time visual installations?

Hardware TCP/IP offloading separates network processing from application logic. In real-time visual systems, LED DMA output and frame synchronization must not be interrupted by network interrupts or stack processing. By handling packet parsing, retransmission logic, and buffering internally, W5500 prevents timing instability and dropped frames, ensuring smooth animation playback even during heavy UDP traffic bursts.

Q4. Can WIZnet Ethernet modules support professional Art-Net deployments?

Yes. WIZnet modules such as W5500 and Wiz850io support UDP-based Art-Net communication over port 6454 with hardware-level packet buffering and multi-socket capability. Their deterministic behavior and EMI-resistant Ethernet interface make them suitable for professional lighting control, media façades, and stage installations where stability, frame accuracy, and low latency are essential.

🔟 Tags

#W5500 #WIZnet #Wiz850io #ArtNet #DMX #Teensy #OctoWS2811 #LEDStreaming #RealTimeUDP #InteractiveLighting





Lightdream Pocket은 어떻게 WIZnet Ethernet으로 실시간 Art-Net LED 스트리밍을 구현하는가?

W5500 / Wiz850io 기반 고성능 Art-Net LED 컨트롤 아키텍처 분석

요약

Lightdream Pocket은 WIZnet 기반 Ethernet(W5500 / Wiz850io) 을 Teensy, OctoWS2811과 통합하여 Art-Net UDP 패킷을 실시간으로 수신하고 동기화된 LED 프레임을 렌더링합니다. UDP 6454 포트를 통해 멀티 유니버스 DMX 데이터를 파싱하고, 완전한 프레임을 버퍼링하여 네트워크 폴백 패턴과 함께 결정론적(deterministic) LED 업데이트를 보장합니다.

Generated by Gemini

1️⃣ 프로젝트 핵심 구성

Lightdream Pocket은 다음을 중심으로 구축된 실시간 LED 컨트롤러 프레임워크입니다:

• Teensy MCU — 런타임 실행 환경
• WIZnet Ethernet (W5500) — 하드웨어 TCP/IP 오프로딩
• Art-Net UDP Protocol — DMX over Ethernet 표준
• OctoWS2811 — 고속 병렬 LED DMA 출력

컴포넌트 책임 모델:

2️⃣ WIZnet Ethernet 경로 (W5500 / Wiz850io)

네트워킹 레이어 구성:

• NativeEthernet
• EthernetUDP
• W5500 하드웨어 TCP/IP 오프로딩

Art-Net 표준 포트: UDP 6454

3️⃣ 런타임 흐름 (메인 프레임워크)

Step 1 — 부팅 초기화

bool useNetwork = true;

LED 드라이버가 초기화됩니다. useNetwork == true 이면 네트워크 설정을 시작합니다.

Step 2 — Ethernet 유효성 검사

if (Ethernet.linkStatus() != 2) {
  useNetwork = false;
  return;
}

링크 실패 시 시스템은 자동으로 로컬 애니메이션 모드로 전환됩니다.

Step 3 — Art-Net 리스너 시작

artnet.begin(_fakemac, _ip);

UDP 소켓이 열리고 포트 6454 에서 수신 대기합니다.

Step 4 — 패킷 처리

uint16_t r = artnet.read();
if (r == ART_DMX) {
  Networking::handleDmxFrame();
}

Art-Net 헤더를 검증하고, 유니버스 인덱스를 추출하여 DMX 페이로드를 LED 버퍼에 복사합니다.

Step 5 — 프레임 동기화

if (sendFrame) {
  leds.show();
  memset(universesReceived, 0, maxUniverses);
}

모든 유니버스가 수신되었을 때만 LED 출력이 실행됩니다. 이를 통해 테어링 없음, 부분 프레임 없음, 결정론적 갱신 타이밍을 보장합니다.

4️⃣ 유니버스 & 성능 스케일링

#define LED_WIDTH 800
#define LED_HEIGHT 8
const int ledsPerUniverse = 170;
const int universesPerStrip = ceil(LED_WIDTH / 170.0);
const int maxUniverses = LED_HEIGHT * universesPerStrip;

핵심 규칙:

• DMX 유니버스 1개 = 512채널 = RGB LED 170개
• LED_WIDTH > 170 이면 → 멀티 유니버스 필요
• 송신 측 유니버스 수는 maxUniverses와 반드시 일치해야 함
• ⚠️ 불일치 시 불완전한 프레임 렌더링 발생

5️⃣ WIZnet 하드웨어가 중요한 이유

W5500 (WIZ850io 모듈) 사양:

하드웨어 역할 분리:

UDP 패킷 파싱      →  W5500
프레임 타이밍 로직  →  MCU
LED DMA 출력       →  OctoWS2811

이 분리 구조가 네트워크 지터(jitter)가 시각적 출력에 영향을 주는 것을 방지합니다.

6️⃣ 웨어러블 예시 — Wiz850io 감지

wearables-purple-backpack.ino 기준:

• WIZnet 하드웨어 타입 로깅 (W5100 / W5200 / W5500)
• Ethernet.hardwareStatus() 사용
• Ethernet.linkStatus() 사용
• 링크 불안정 시 네트워크 모드 비활성화

이를 통해 시스템은 현장 배포에 강건하게 동작합니다.

7️⃣ 폴백 안전 설계

다음 상황 발생 시:

• Ethernet 링크 단절
• Art-Net 송신 중단
• 유니버스 수 불일치

→ 시스템이 자동으로 Pattern::loop() 로 전환

로컬 애니메이션이 실행되어 공연 중 블랙아웃이 발생하지 않습니다. 이는 프로덕션 등급의 무대 설계 로직입니다.

8️⃣ WIZnet 핵심 가치

9️⃣ 대상 독자

• 무대 조명 엔지니어
• 인터랙티브 인스톨레이션 디자이너
• 미디어 파사드 개발자
• LED 맵핑 아티스트
• 임베디드 실시간 개발자

❓ 자주 묻는 질문 (FAQ)

Q1. LED 스트리밍에 소프트웨어 TCP/IP 스택 대신 WIZnet W5500을 선택하는 이유는?

WIZnet W5500은 하드웨어 TCP/IP 스택을 내장하여 Ethernet 패킷 처리를 MCU에서 완전히 분리합니다. Art-Net over UDP와 같은 실시간 LED 스트리밍 시스템에서는 CPU 과부하, 타이밍 지터, 프레임 지연을 방지하는 것이 핵심입니다. 소프트웨어 TCP/IP 스택은 LED 렌더링 작업과 CPU 자원을 경쟁하지만, W5500은 결정론적 타이밍, 안정적인 패킷 버퍼링, 일관된 프레임 출력을 보장합니다 — 전문 조명 환경에서 필수적인 요소입니다.

Q2. Wiz850io가 인터랙티브 조명 시스템에서 제공하는 장점은?

Wiz850io는 W5500 Ethernet 컨트롤러와 10/100 Base-T PHY, RJ45 커넥터를 소형 모듈에 통합하여 하드웨어 통합을 단순화합니다. 하드웨어 소켓 버퍼링, 안정적인 UDP 처리, EMI 저항 통신을 제공하며 무대 및 인스톨레이션 환경에 적합합니다. SPI 인터페이스로 Teensy 또는 ARM MCU에 쉽게 연결할 수 있으며, 애니메이션 렌더링과 LED DMA 제어를 위한 CPU 사이클을 확보합니다.

Q3. 하드웨어 TCP/IP가 실시간 비주얼 인스톨레이션의 안정성을 어떻게 향상시키는가?

하드웨어 TCP/IP 오프로딩은 네트워크 처리를 애플리케이션 로직으로부터 분리합니다. 실시간 비주얼 시스템에서는 LED DMA 출력과 프레임 동기화가 네트워크 인터럽트나 스택 처리에 의해 중단되어서는 안 됩니다. W5500은 패킷 파싱, 재전송 로직, 버퍼링을 내부적으로 처리함으로써 타이밍 불안정과 프레임 드롭을 방지하고, 대량의 UDP 트래픽 버스트 중에도 부드러운 애니메이션 재생을 보장합니다.

Q4. WIZnet Ethernet 모듈이 전문적인 Art-Net 배포를 지원할 수 있는가?

네. W5500, Wiz850io와 같은 WIZnet 모듈은 포트 6454를 통한 UDP 기반 Art-Net 통신을 하드웨어 레벨의 패킷 버퍼링과 멀티 소켓 기능으로 지원합니다. 결정론적 동작과 EMI 저항 Ethernet 인터페이스는 전문 조명 제어, 미디어 파사드, 무대 인스톨레이션 환경 — 안정성, 프레임 정확도, 낮은 레이턴시가 필수인 환경 — 에 적합합니다.

🔟 태그

#W5500 #WIZnet #Wiz850io #ArtNet #DMX #Teensy #OctoWS2811 #LEDStreaming #RealTimeUDP #InteractiveLighting
