1) Introduction

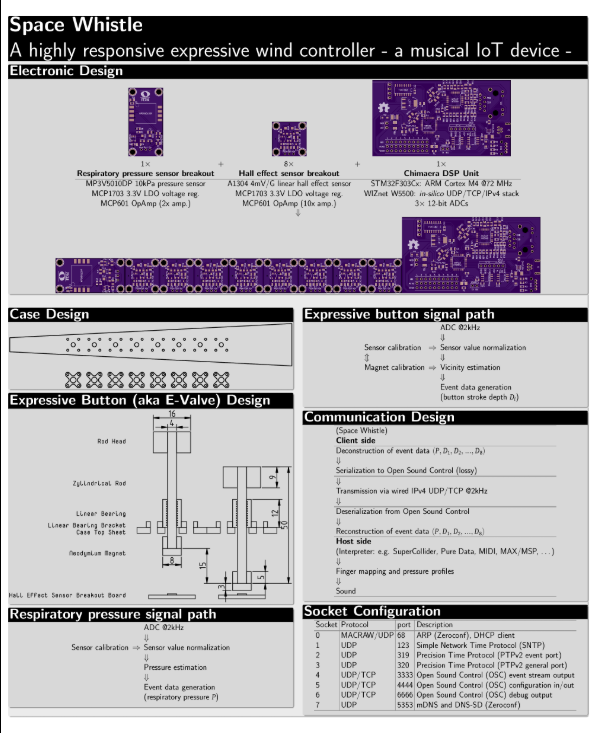

이 프로젝트는 한마디로 “네트워크로 연결되는 오픈소스 전자 관악기”입니다. 저장소 설명에 따르면 Space Whistle은 8개의 선형 홀 효과 센서 기반 연속형 버튼(e-valves) 과 호흡 압력 센서를 ARM MCU에 연결해 연주 데이터를 읽고, 그 결과를 OSC(Open Sound Control) 로 직렬화해 UDP/TCP 네트워크로 전송합니다. 즉, 단순 MIDI 악기라기보다 표현력이 높은 윈드 컨트롤러 + 네트워크 악기에 가깝습니다.

핵심 아이디어는 기존 전자 관악기의 한계를 줄이려는 데 있습니다. README는 상용 윈드 컨트롤러가 비싸고, 출력 해상도와 활용 범위가 제한적이며, 개방적이지 않다고 설명합니다. 그래서 이 프로젝트는 일반적인 on/off 버튼 대신 연속값을 내는 버튼을 써서, 손가락 입력을 더 풍부하게 표현하려고 합니다. 쉽게 말하면 “버튼을 눌렀다/안 눌렀다”만 보는 게 아니라, 얼마나 눌렀는지에 가까운 정보까지 음악 표현에 반영하려는 장치입니다.

또 하나의 특징은 통신이 전부 네트워크 기반이라는 점입니다. 연주 이벤트를 OSC로 보내기 때문에, 네트워크를 통해 호스트 컴퓨터의 소프트웨어 신시사이저(컴퓨터 안에서 동작하는 전자악기 프로그램)와 연결하는 구조입니다. 저장소 폴더에도 osc, oscquery, mdns-sd, sntp, ptp, wiz 같은 항목이 있어, 단순 센서 펌웨어가 아니라 네트워크 오디오/제어 장치 성격이 강하다는 걸 보여줍니다.

코드 구조를 보면 이 펌웨어는 꽤 본격적입니다. 센서 보정용 calibration, 네트워크 주소 관련 dhcpc와 ipv4ll, 시간 동기화용 sntp와 ptp, 서비스 탐색용 mdns-sd, 그리고 WIZnet 관련으로 보이는 wiz 디렉터리까지 포함되어 있습니다. 그래서 이 프로젝트는 그냥 “센서값 읽는 악기”가 아니라, 센서 입력·보정·네트워크 설정·서비스 발견·실시간 제어를 한꺼번에 다루는 시스템이라고 보면 됩니다.

정리하면, Space Whistle은:

호흡 + 손가락 연속 입력으로 연주하는 전자 관악기이고,

OSC over UDP/TCP로 컴퓨터와 연결되며,

목표는 더 표현력 높고, 더 열려 있고, 더 네트워크 친화적인 윈드 컨트롤러를 만드는 것입니다.

2) Required Components

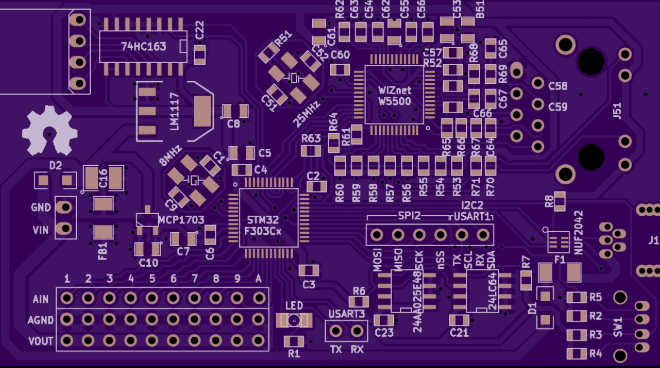

STM32F303Cx 기반 보드

WIZnet W5500 Ethernet 칩

선형 홀 센서(A1304) × 8

압력 센서(MP3V5010DP) × 1

EEPROM

RJ45 Ethernet 포트

전원 회로 및 기본 수동소자

3) Interface Explanation

ADC

홀 센서와 압력 센서의 아날로그 값을 읽는 데 사용됩니다.

SPI

STM32와 W5500 사이의 데이터 통신에 사용됩니다.

I2C

EEPROM에 설정값과 보정값을 저장하는 데 사용됩니다.

Ethernet / OSC

W5500을 통해 OSC 메시지를 UDP/TCP로 전송합니다.

4) Full Code Examples

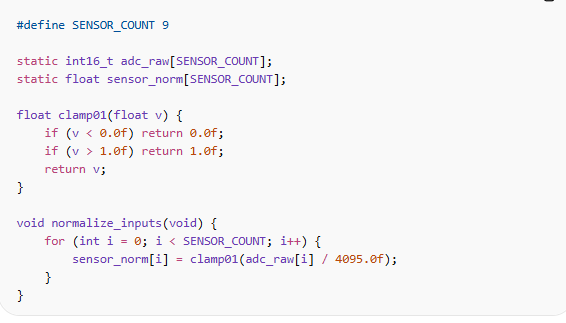

Example 1. 센서값 읽고 정규화하기

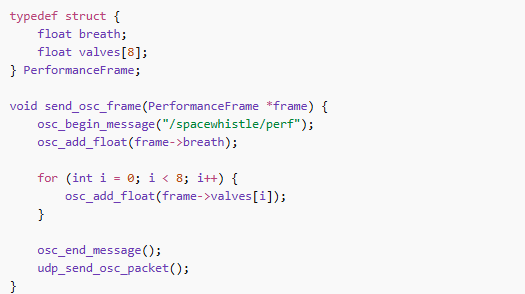

Example 2. OSC 데이터 전송





5) Use Cases & Market Potential

Use Cases

전자 윈드 악기 기반 퍼포먼스 컨트롤러

Max/MSP, Pure Data, SuperCollider 연동용 OSC 입력 장치

미디어아트 및 인터랙티브 설치 작품용 실시간 센서 인터페이스

임베디드 네트워크 악기 교육용 오픈소스 플랫폼

Market Potential

Space Whistle은 대중형 소비자 제품보다는 교육, 연구, 미디어아트, 커스텀 전자악기 시장에 더 적합합니다. 조립과 보정이 필요한 오픈소스 구조이기 때문에 일반 사용자보다 개발자와 메이커에게 유리하지만, OSC 기반 네트워크 악기라는 점에서 차별성이 큽니다. 따라서 이 프로젝트의 시장성은 대량 판매형보다는 전문 창작 도구와 학습용 플랫폼 측면에서 높다고 볼 수 있습니다.

Space Whistle은 일반 소비자용 전자악기 시장보다는, 실험 음악, 미디어아트, 교육, 연구용 인터페이스 시장에 더 적합하다. 완제품보다는 오픈소스 기반의 고표현력 윈드 컨트롤러 플랫폼으로서 가치가 있다.

6) Conclusion

Space Whistle은 센서 입력, 실시간 데이터 처리, Ethernet 기반 OSC 통신을 결합한 오픈소스 윈드 컨트롤러입니다. 특히 W5500을 활용해 단순 MCU 악기를 넘어 네트워크 연결형 디지털 악기 플랫폼으로 확장했다는 점이 인상적입니다.

FAQ

왜 이 프로젝트에 WIZnet Ethernet 칩을 사용하는가?

음악 인터페이스에서는 지연과 연결 안정성이 매우 중요합니다.
WIZnet 칩은 TCP/IP 스택을 하드웨어에서 처리하므로 MCU 부하를 줄이고 안정적인 저지연 네트워크 통신을 제공합니다.

이 프로젝트에서 WIZnet은 어떤 역할을 하는가?

WIZnet 칩은 다음 기능을 수행합니다.

센서 데이터의 Ethernet 네트워크 전송

음악 소프트웨어 또는 서버와의 실시간 통신

여러 연결을 위한 멀티 소켓 네트워크 처리

즉, 장치를 네트워크 기반 IoT 음악 컨트롤러로 만들어주는 핵심 요소입니다.

Wi-Fi 기반 IoT 장치와 비교하면 어떤 차이가 있는가?

실시간 데이터 전송이 중요한 음악 퍼포먼스 환경에서는 Ethernet이 더 안정적인 선택이 될 수 있습니다.
