📌overview
blinkylights.blog는 “사막(버닝맨 같은 곳)에 들고 갈 초대형 LED 설치물”을 만들면서, 그 과정에서 배운 것들을 기록한 블로그입니다.
메인 세계관은 대략 이렇습니다:
픽셀 어드레서블 LED(WS2812/WS2815 등) 몇 줄로 끝나는 게 아니라,
수천~수만 개 LED + 수십 미터 배선 + 사막 환경까지 고려한
실전 LED 아트/공학 프로젝트.

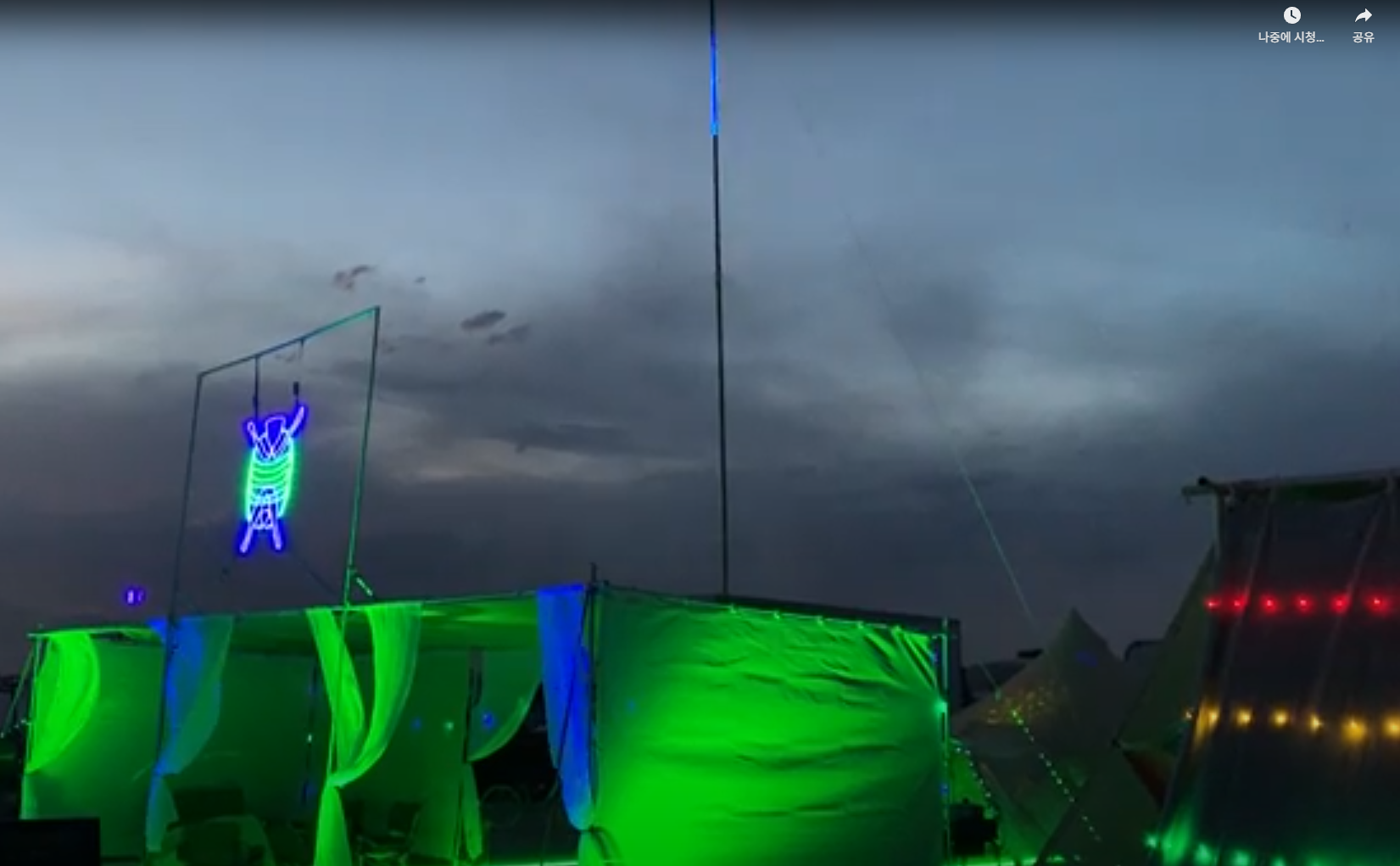

블로그 주인이 스스로 부르는 대표 설치물 이름이 바로 Turtle Antenna예요.
5m WS2815 스트립 16개 × 60픽셀/m ≒ 4,800픽셀 안테나를 목표로 하고,
이걸 안정적으로 돌리기 위해 컨트롤러, 전원, 네트워크 구조를 하나씩 설계해 나가는 흐름입니다.
이 글은:
blinkylights.blog 전체 프로젝트 흐름을 한눈에 정리하고
그 중 WIZnet 칩이 핵심 역할을 하는 포인트를 몇 가지 뽑아 설명하는
“세계관 소개 + WIZnet 관점 요약” UCC입니다.
📌 blinkylights.blog 프로젝트 지도 (World Map)

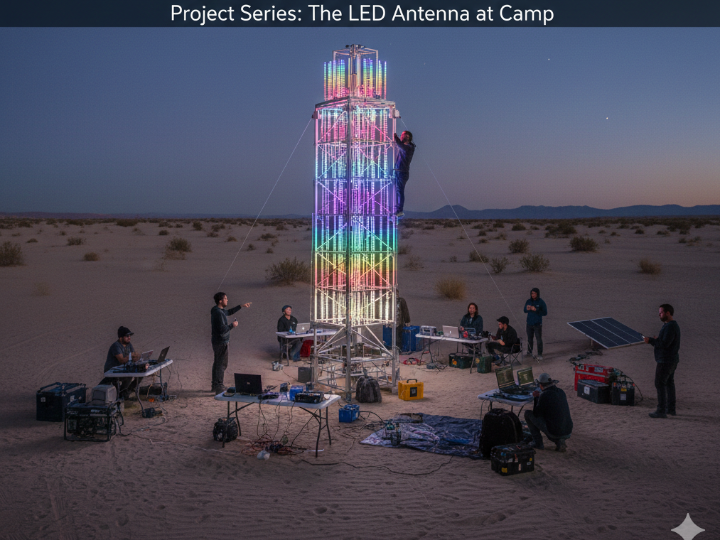

1. 메인 설치물: Turtle Antenna / LED 안테나
40~46피트(약 12~14m)급 LED 안테나를 사막에 세우는 프로젝트
목표 스펙: WS2815 기준 총 4,800픽셀 (5m × 60px/m × 16줄)
요구 조건:
30~60fps 애니메이션
수십 미터 떨어진 곳까지 신뢰성 있는 데이터/전원 전달
모래·먼지·온도 변화 버티는 하드웨어 내구성
⇒ 이 “거대한 안테나”가 모든 글의 중심에 있는 메인 프로젝트라고 보면 됩니다.
2. 네트워크/분산 구조: Branch Controller 아이디어
“4,000픽셀 넘어가면 컨트롤러 하나로는 답이 안 나온다”는 걸 깨닫고,
블로그에서 제시하는 해답이 바로 Branch Controller 아키텍처입니다.
기본 구조:
PC → Ethernet 스위치 → 여러 개의 브랜치 컨트롤러 → 각자 맡은 LED 구역
각 브랜치 컨트롤러는:
MCU (Teensy 3.2 / 4.1 등) +
WIZnet WIZ850io 모듈 사용
다채널 LED 출력로 구성되는 작은 노드입니다.
이 구조를 일반화한 글이 바로
“So you need more than 4000 addressable LEDs” – 여기서 PC+스위치+브랜치 구조와, Tree of Ténéré 같은 초대형 사례가 함께 등장합니다.

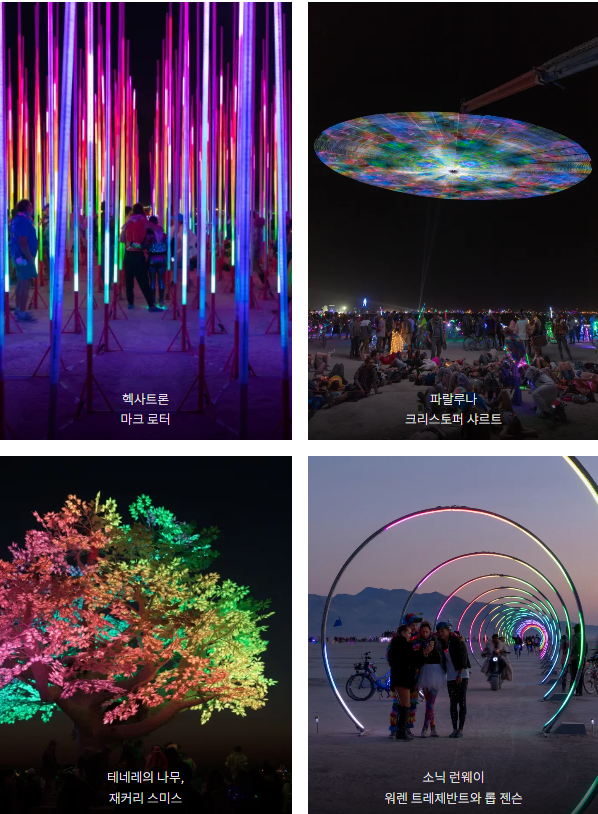

3. 레퍼런스 대형 설치물 분석
블로그에는 본인이 만든 것 말고도,
자기가 영감을 받은 대형 LED 아트들이 정리돼 있습니다:
Tree of Ténéré (약 175,000픽셀 LED 나무)
Hexatron, Paraluna, Sonic Runway 등
특히 Tree of Ténéré는
각 가지(Branch)를 제어하는 STM32 Bluepill + WIZnet W5500 이더넷 모듈 기반 브랜치 컨트롤러 구조를 공개해 두었고,
이 구조가 blinkylights.blog의 Branch Controller 구상에 직접적인 레퍼런스로 쓰입니다.
📌 WIZnet 칩이 등장하는 핵심 포인트
1. Teensy 3.2 + W5500 Branch Controller (블로그 본인 프로젝트)
관련 글: “Teensy 3.2 + Ethernet”, “The Branch Controller Circuit Board”
블로그에서 직접 이렇게 말합니다:
“브랜치 컨트롤러는 Teensy 3.2, WIZnet W5500 Ethernet 어댑터,
그리고 OctoWS2811 어댑터로 구성된 단순한 보드가 될 것이다.”
구체적으로:Teensy 3.2
픽셀 처리 + LED 타이밍 담당
W5500 (WIZ850io 모듈)
TCP/UDP, ARP 등 네트워크 스택을 하드웨어로 오프로딩
SPI로 Teensy와 연결, 100Mbps 유선 이더넷 제공
OctoWS2811
8채널 병렬 LED 출력 (최대 ~4,416픽셀 @60fps 수준)
역할은 간단합니다:
PC에서 이더넷으로 픽셀 데이터를 전송하면
W5500(WIZ850io)이 그걸 받아 Teensy로 넘기고
Teensy가 자신이 맡은 LED 구역만 업데이트
이걸 여러 개 두면:
브랜치 수만큼 픽셀 수 / 출력 대역폭을 수평 확장
→ “그냥 브랜치 몇 개 더 꽂자”로 스케일업이 가능해지는 구조.
(1-1) Branch Controller PCB에서의 WIZ850io 사용
브레드보드 테스트 단계에서는 아두이노용 W5500 Ethernet Shield를 사용했지만,
최종 브랜치 컨트롤러 회로 기판(PCB) 설계에서는 아예 WIZnet WIZ850io 모듈을 그대로 실장합니다.
Branch Controller PCB 구성 요소를 요약하면:
Teensy 3.2
WIZ850io Ethernet 모듈 (W5500 + MAG Jack 일체형)
WIZ850io를 쓰면:
RJ45 잭, 트랜스, W5500, 전원 회로를 따로 설계할 필요 없이
SPI 4핀(CS, MOSI, MISO, SCLK) + 전원(3.3V, GND) 6가닥만 라우팅하면 되기 때문에
대형 LED 설치물용 브랜치 컨트롤러를:
작게 만들고 빨리 설계하고
신뢰성 있게 구현하기 좋은 선택입니다.
그래서 이 프로젝트는 단순히 “W5500을 썼다”가 아니라,
“Teensy 3.2 + WIZ850io 모듈을 통합한 브랜치 컨트롤러 PCB의 실전 사례”
2. Single Cat-6 Power & Data 보드와 W5500 시스템의 궁합
Single Cat-6 보드 자체는 WIZnet 칩이 직접 들어가진 않지만,
전체 시스템 관점에서 보면 W5500 브랜치 컨트롤러와 한 세트로 동작합니다.
스위치 ↔ W5500 브랜치 사이: 일반적인 Cat-5/6 LAN 케이블
브랜치 ↔ LED 스트립 사이: Single Cat-6 Power+Data 보드 + RS-422
즉,
“네트워크 구간(Ethernet + W5500)”과
“LED 구간(RS-422 + WS2815)”
사이를 깨끗하게 분리해 주는 인프라 역할을 하며,
W5500 기반 분산 LED 시스템의 핵심 전원/배선 솔루션으로 볼 수 있습니다.
📌 왜 이 사례가 WIZnet 메이커에게 의미 있나?
하드웨어 TCP/IP의 실전 사례
W5500의 하드웨어 TCP/IP(TOE)는 “데이터시트 속 기능”이 아니라,
**버닝맨급 대형 설치물(Tree of Ténéré)**과
사막 안테나 프로젝트(Turtle Antenna) 같은 실제 현장에서 검증된 구조입니다.
레거시/제약 환경에서의 네트워크 확장
Tree of Ténéré: STM32 Bluepill + W5500 브랜치 컨트롤러
blinkylights: Teensy 3.2/4.1 + WIZ850io(W5500) 브랜치 컨트롤러
아키텍처 관점의 좋은 교본
“So you need more than 4000 LEDs” 글은
단순 코드 튜토리얼이 아니라 시스템 설계 관점에서
어디서 병목이 생기고, 어떤 지점에서 네트워크/분산 구조로 넘어가야 하는지를 논리적으로 설명합니다.
WIZnet Maker용 확장 아이디어
같은 구조를
W5500-EVB-Pico,
W55RP20(이더넷 + RP2040 통합 칩) 같은 최신 보드로 치환해서
→ **“Branch Controller 2.0”**을 만들 수 있습니다.
📌 Market & Application Value (요약)
이 세계관 + WIZnet 조합이 실제로 의미 있는 곳:
페스티벌 / 아트 인스톨레이션 (Burning Man, 국내 페스티벌 등)
미디어 파사드, 브리지/건축 조명
테마파크, 상업 공간(쇼핑몰, 팝업 스토어)
대형 공연/무대 세트
임베디드 네트워크 / 실시간 시스템 교육용 데모
핵심 메시지는 하나입니다:
“LED가 수천 개를 넘어가는 순간,
컨트롤러 한 개로 버티는 대신
네트워크 + 브랜치 컨트롤러 + W5500 구조로 넘어가라.”
📌 Summary
정리하면, blinkylights.blog는:
Turtle Antenna라는 대형 LED 안테나 설치물을 중심으로
LED 타입, 컨트롤러, 전원, 배선, 네트워크를 전부 파고든 블로그이고,
그 안에서 WIZnet W5500은
Teensy 3.2 + WIZ850io Branch Controller,
Tree of Ténéré의 STM32 Bluepill + W5500 Branch Controller 레퍼런스,
“4,000픽셀 이상 확장” 아키텍처 글
을 통해 핵심 네트워크 솔루션으로 등장합니다.
WIZnet 메이커 입장에서 보면 이 블로그는:
“내가 W5500으로 뭘 할 수 있지?”에 대한
아주 구체적인 레슨 플랜 + 실전 사례 모음이라고 볼 수 있어요.
