1.OVERVIEW

Regulator 프로젝트는 Arduino 기반으로 구현된 실시간 잉여 전력 활용 제어 시스템으로, 태양광(PV) 발전 환경에서 발생하는 잉여 전력을 효율적으로 소비하기 위한 목적으로 설계되었습니다. 일반적인 태양광 시스템에서는 발전량이 소비량을 초과할 경우 전력이 계통으로 역송되거나 버려지는데, Regulator는 이 남는 전력을 감지하여 전기 히터와 같은 가변 부하에 재분배합니다.

이 프로젝트의 핵심 차별점은 단순한 ON/OFF 스위칭이 아니라, 실시간 전력 데이터를 기반으로 부하를 연속적으로 제어(phase control)한다는 점입니다. 즉, 잉여 전력이 100W이면 100W만큼, 500W이면 500W만큼 히터 출력을 조절하여 에너지 낭비를 최소화합니다.

또한, 이 시스템은 다음과 같은 목적을 동시에 달성합니다:

• 태양광 자가소비율(Self-consumption) 극대화
• 에너지 저장 장치(ESS) 없이도 잉여 전력 활용
• 난방/온수/보조 부하에 대한 자동화된 에너지 공급
• 네트워크 기반 원격 모니터링 및 제어 구현

데이터 수집은 SunSpec Modbus TCP 프로토콜을 사용하여 인버터 또는 스마트미터로부터 전력 정보를 읽어오며, 제어 결과는 로컬 웹 UI 및 Blynk를 통해 사용자에게 제공됩니다.

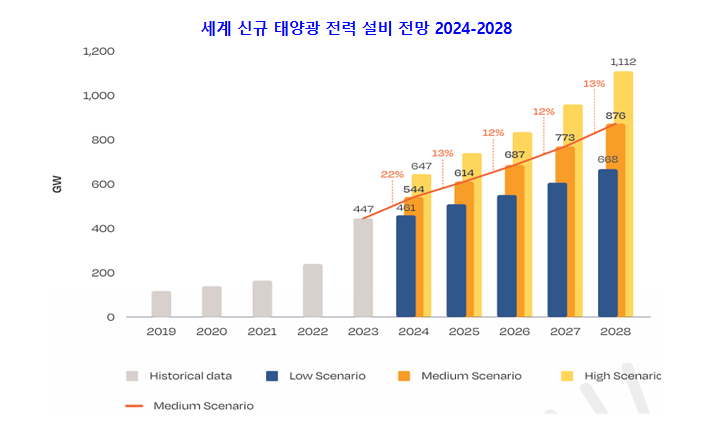

배경) 글로벌 태양광 발전 시장 전망 2024-2028

2025-2028년에 태양광 전력에 대한 수요가 크게 증가할 것으로 예상되며, 이는 추가적인 비용 개선, 제품 가용성 및 기술이 제공하는 수많은 이점에 의해 주도될 것이다. 2023년 12월 COP28에서 정책 리더들은 2030년까지 글로벌 재생 에너지 용량을 최소 11TW로 세 배 늘리고 연간 에너지 효율 개선율을 2%에서 4%로 두 배 늘리기로 약속했다.

2.Features

1. 잉여 전력 기반 동적 부하 제어

• SunSpec 데이터를 기반으로 실시간 발전량/소비량을 비교하여 잉여 전력을 계산
• AC 위상 제어(Triac dimming)를 통해 히터 출력을 연속적으로 조절
• 부하를 미세하게 조정하여 그리드 역송 최소화

2. 수동 및 자동 운전 모드

• 자동 모드: 잉여 전력 기반 제어
• 수동 모드: 일정 시간 동안 강제 난방 수행
• 버튼 또는 원격 인터페이스(Blynk)로 모드 전환 가능

3. 전력 및 상태 센싱

• 전류 센서를 통해 실제 소비 전력 측정
• 히터 분리(서모스탯 작동), 펌프 상태 이상 등 이벤트 감지
• 시스템 동작 상태에 따른 보호 및 로직 분기

4. 난방 시스템 연동 제어

• 외부 난방 시스템(예: EMS-ESP)과 연동
• 밸브 제어를 통해 보조 난방 ↔ 메인 난방 전환
• 열원과 소비 시스템 간 유기적 연결

5. 로깅 및 데이터 관리

• CSV 기반 로그 저장 (SD 카드)
• 이벤트 기록 및 통계 데이터 생성
• 장기적인 에너지 사용 패턴 분석 가능

6. 네트워크 및 원격 제어

• 로컬 웹 서버: JSON API + 웹 페이지 제공
• Telnet 기반 실시간 로그 출력
• W5500을 활용해 Blynk 기반 원격 제어 구현

3. System Architecture

4. Market & Application Value

1. 태양광 자가소비 최적화 시스템

• 가정용 PV + 전기보일러/온수탱크
• ESS 없이도 에너지 활용 극대화

2. 스마트 난방 및 온수 시스템

• 바닥 난방, 라디에이터, 온수 순환 제어
• 잉여 전력 기반 자동 가동

3. 산업/상업용 부하 제어

• 공장 보조 히터
• 환기 시스템, 팬, 펌프 제어
• 피크 전력 감소 및 비용 절감

4. IoT 에너지 게이트웨이

• Modbus TCP 수집 → 로컬 제어 → 클라우드 연동
• 소형 EMS(Energy Management System) 구현

5. 제품화/PoC 플랫폼

• DIY → 상용화 설계 전환 참고 구조
• 모듈형 구조 → 기능 확장 용이

5. WIZnet Insight

Regulator는 구조적으로 Ethernet 기반 임베디드 제어 시스템의 전형적인 형태를 보여줍니다. 이 관점에서 WIZnet 솔루션과 매우 높은 적합성을 가집니다.

1. 왜 WIZnet이 적합한가

Regulator는 다음 요구사항을 갖습니다:

• 안정적인 네트워크 연결 (Modbus TCP, Web UI)
• 실시간 데이터 처리
• 저전력 MCU 기반 시스템
• 복잡한 TCP/IP 처리 필요

→ WIZnet 칩은 하드웨어 TCP/IP 오프로딩으로 이를 해결

2. W5500 적용 시 이점

• 최대 8개 하드웨어 소켓 → Modbus + Web + Telnet 동시 처리
• MCU 부담 감소 → 제어 로직 안정성 증가
• SPI 기반 간단한 인터페이스
• 산업 환경에서 검증된 안정성

3. W6100 확장 가능성

• IPv6 지원 → 장기적인 스마트그리드 환경 대응
• 듀얼 스택 네트워크 → 미래 호환성 확보

4. 핵심 메시지 (WIZnet 관점)

이 프로젝트는 다음을 잘 보여줍니다:

“에너지 제어 시스템에서 네트워크는 부가 기능이 아니라 핵심 제어 인프라이며, WIZnet은 이를 가장 단순하고 안정적으로 구현할 수 있는 방법이다.”

즉, Regulator는 단순 DIY를 넘어
👉 WIZnet 기반 에너지 IoT 디바이스 레퍼런스 구조로 해석 가능

6. Summary

Regulator는  현실의 에너지 문제를 직접 해결하면서 다듬어진 Arduino 네트워크 제어 프로젝트에 가깝습니다. 태양광 잉여 전력을 난방으로 전환하는 아이디어, SunSpec Modbus TCP 기반 데이터 수집, Blynk·로컬 웹 기반 모니터링, 그리고 W5500을 포함한 다양한 네트워크 보드 활용 이력까지, 메이커가 참고할 만한 요소가 매우 많습니다.

위즈네트 메이커 독자라면 이 프로젝트를 단순한 “DIY 난방기”가 아니라, 이더넷 기반 임베디드 제어 시스템이 실제 에너지 관리 문제에 어떻게 쓰일 수 있는지 보여주는 오픈소스 사례로 보면 좋겠습니다.

7.FAQ

Q1. ESS 없이도 효과가 있나요?

A. 있습니다. Regulator는 저장이 아니라 즉시 소비 방식으로 잉여 전력을 활용하므로, ESS 없이도 자가소비율을 크게 높일 수 있습니다.

Q2. 왜 위상 제어(Phase control)를 사용하나요?

A. 단순 릴레이 제어는 ON/OFF만 가능하지만, 위상 제어는 연속적인 출력 조절이 가능하여 잉여 전력과 정확히 맞출 수 있습니다.

Q3. 어떤 환경에서 가장 효과적인가요?

A. 태양광 발전량 변동이 크고,
👉 유연하게 켜고 끌 수 있는 부하(히터, 온수 등)가 있는 환경에서 가장 효과적입니다.

Q4. 네트워크 연결이 필수인가요?

A. 필수는 아니지만,

• Modbus 데이터 수집
• 원격 모니터링
• 로그 확인
  을 위해 사실상 중요한 구성 요소입니다.

Q5. WIZnet을 적용하면 어떤 변화가 있나요?

A. 네트워크 안정성이 크게 향상되고, MCU 리소스 부담이 줄어
👉 더 안정적인 실시간 제어 시스템으로 발전할 수 있습니다.
