NPR New Packet Radio
.
1) Overview
NPR(New Packet Radio)는 430MHz 아마추어 무선 대역에서 IP 기반 데이터 통신을 실현하기 위해 설계된 오픈소스 무선 모뎀 플랫폼이다. 일반적인 저속 패킷 라디오보다 훨씬 높은 처리량을 제공하면서도, Ethernet 기반 네트워크 장비처럼 다룰 수 있도록 설계된 점이 핵심이다.
이 프로젝트의 가장 큰 특징은 무선 구간을 단순한 시리얼 링크가 아니라 실질적인 IP 네트워크 링크처럼 사용할 수 있다는 점이다. NPR 모뎀은 PC나 Raspberry Pi 같은 장치와 Ethernet으로 연결되며, 사용자는 이를 일반 네트워크 인터페이스처럼 설정하고 운용할 수 있다. 이런 구조 덕분에 원격 사이트 연결, 실험용 무선 백홀, 장거리 저속 IP 링크, 비상 통신망 구성 등 다양한 응용이 가능하다.
또한 NPR은 단일 링크 장비를 넘어 Point-to-Multipoint 구조를 지원한다. 하나의 Master가 여러 Client를 관리하며, Managed-TDMA 방식으로 전송 타이밍을 제어해 충돌을 줄이고 채널 효율을 높인다. 오픈소스 기반으로 하드웨어, 프로토콜, 펌웨어가 공개되어 있어 재현성과 확장성 측면에서도 높은 가치를 가진다.
2) Features
NPR 프로젝트는 단순히 RF 모듈을 붙인 실험 장비가 아니라, 실제 네트워크 응용을 염두에 둔 구조를 가진다. 주요 기능은 다음과 같다.
IP-over-Radio Networking
가장 핵심적인 기능은 Ethernet 기반 IP 트래픽을 430MHz 무선 링크로 전송한다는 점이다. 사용자는 RF 링크를 별도 전용 소프트웨어가 아닌 일반 네트워크 환경에서 다룰 수 있다.
Open Hardware and Open Protocol
NPR은 하드웨어 설계, 펌웨어, 프로토콜이 공개되어 있어 학습용·실험용·확장용 프로젝트로 적합하다. 상용 독점 장비와 달리 내부 구조를 분석하고 수정할 수 있다.
Point-to-Multipoint Topology
하나의 Master가 여러 Client를 관리하는 구조를 지원한다. 이는 단일 지점에서 여러 원격 노드를 연결해야 하는 환경에 적합하다.
Managed-TDMA Access Control
무선 채널 공유 시 충돌을 줄이기 위해 Managed-TDMA를 사용한다. 이는 단순 경쟁 기반 채널 접근보다 안정적인 다중 사용자 링크 운영에 유리하다.
Ethernet-Based User Experience
사용자는 시리얼 패킷 대신 Ethernet 인터페이스로 NPR를 다룬다. 이 점은 기존 아마추어 무선 데이터 링크와 비교해 진입장벽을 크게 낮춘다.
Configurable RF Operation

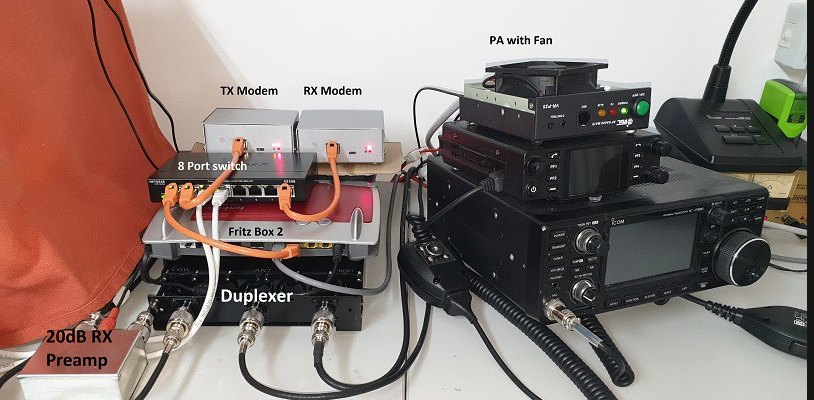

프로젝트 문서에 따르면 NPR은 TDD와 FDD 모두를 고려한 운용이 가능하며, 환경에 따라 링크 구조를 조정할 수 있다.
Optional Buffer Expansion
선택적으로 SPI SRAM(23LC1024) 을 추가해 송신 버퍼를 확장할 수 있다. 다중 클라이언트 또는 대용량 데이터 송수신에서 체감 성능 향상에 도움이 된다.
3) System Architecture

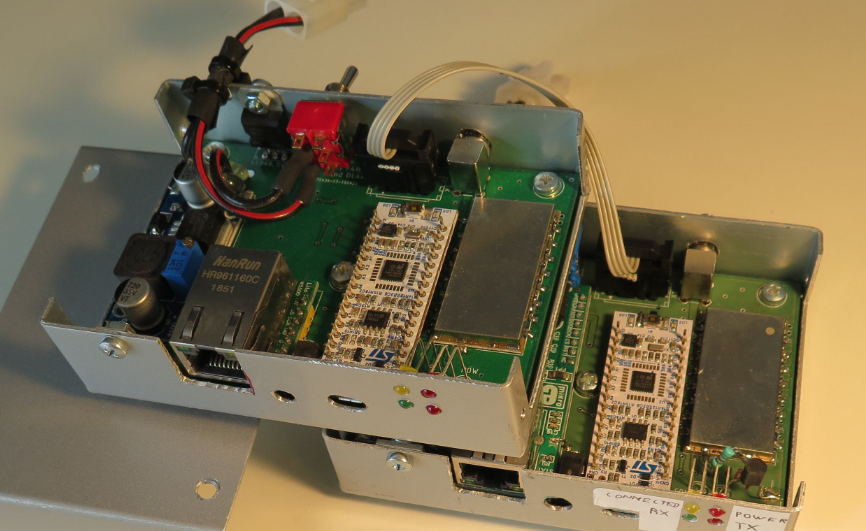

NPR 시스템은 크게 MCU + Ethernet Controller + RF Modem + Power Stage 구조로 나뉜다. 각 구성 요소가 분명하게 역할을 나누고 있어 maker 프로젝트로 분석하기에 적합하다.
Core Processing Unit
중앙 제어는 STM32 Nucleo L432KC가 담당한다. 이 MCU는 Ethernet 모듈과 RF 모듈 사이에서 패킷 흐름을 제어하고, TDMA 프레임 처리, 설정 관리, 링크 제어를 수행한다.
Ethernet Interface
유선 네트워크 연결은 WIZnet W5500 기반 Ethernet SPI 모듈이 담당한다. 이 부분이 NPR 시스템에서 매우 중요하다. 사용자는 PC, Raspberry Pi, 스위치 등과 RJ45 Ethernet으로 NPR 모뎀을 연결하며, 무선 링크를 IP 네트워크 일부처럼 운용할 수 있다.
RF Interface
무선 송수신은 SI4463 기반 RF4463 F30 모듈이 맡는다. 이 RF 블록은 430MHz 대역에서 데이터 프레임을 송수신하며, NPR 프로토콜의 PHY/MAC 동작을 실제 무선 링크로 구현한다.
Memory Expansion
추가적으로 SPI SRAM 23LC1024를 사용하면 전송 버퍼를 확장할 수 있다. 네트워크 트래픽이 순간적으로 몰릴 때 버퍼 여유가 커지므로 안정적인 링크 운용에 도움이 된다.
Power Design
전원부는 일반적으로 LM2596 계열 스위칭 레귤레이터를 사용해 입력 전압을 안정적으로 낮춰 시스템 전체에 공급한다. 필요 시 RF 출력단에 외부 증폭기를 추가할 수도 있다.
Logical Data Flow
전체 데이터 흐름은 아래와 같이 정리할 수 있다.
PC / Raspberry Pi / Network Device
→ W5500 Ethernet Interface
→ STM32 MCU Packet Processing
→ SI4463 RF Modem
→ 430MHz Wireless Link
반대 방향도 동일하게 동작하며, 무선으로 수신한 패킷은 MCU를 거쳐 Ethernet 프레임으로 다시 전달된다.
Example Hardware Composition
STM32 Nucleo L432KC
WIZnet W5500 Ethernet SPI Module
RF4463 F30 (SI4463 based)
LM2596 Power Regulator
430MHz Antenna
Optional SPI SRAM 23LC1024
Optional RF Power Amplifier
4) Market & Application Value
NPR은 단순한 취미용 무선 프로젝트를 넘어, 저비용 장거리 데이터 링크라는 측면에서 충분한 응용 가치를 가진다.
Amateur Radio Data Networking
가장 직접적인 활용 분야는 아마추어 무선 데이터 네트워크다. 기존 APRS나 저속 패킷 라디오보다 높은 데이터 전송 성능을 목표로 하며, IP 트래픽 전달이 가능하다는 점에서 활용성이 높다.
Remote Infrastructure Monitoring
산악 지역, 외곽 시설, 농업 현장, 소규모 발전 설비처럼 유선망 구축이 어려운 장소에서 원격 모니터링용 링크로 응용 가능하다. 특히 저대역폭 센서 데이터, 상태 보고, 원격 제어 트래픽 전송에 적합하다.
Emergency and Backup Communications
재난 상황이나 임시 네트워크 구성 환경에서 NPR은 백업 IP 링크 역할을 할 수 있다. 상용 셀룰러 인프라 의존도를 낮추는 실험 플랫폼으로도 의미가 있다.
Rural Connectivity Experiments
농촌이나 저인프라 지역에서 저속이지만 장거리 전송이 가능한 IP 링크를 실험하는 데 적합하다. 완전한 상용 서비스 대체보다는, 제한된 인프라 환경에서의 보조 통신 수단으로 가치를 가진다.
Educational and Research Use
NPR은 무선 PHY/MAC, 임베디드 네트워킹, Ethernet 기반 인터페이스, 링크 계층 설계, 오픈 하드웨어 재현 등 다양한 주제를 함께 학습할 수 있는 교육용 프로젝트다.
Why It Matters Commercially
직접적인 대규모 상용 시장보다는, 다음과 같은 틈새 영역에서 의미가 있다.
저비용 장거리 실험용 데이터 링크
비상 통신 및 백업 네트워크
산업용 원격 모니터링 시험망
아마추어 무선 기반 IP 서비스 연구
교육 및 프로토타이핑 플랫폼
즉, NPR은 “고속”보다는 “낮은 비용, 긴 거리, 개방성, IP 친화성”에 시장적 의미가 있다.
5) WIZnet Value
이 프로젝트에서 WIZnet이 가지는 의미는 단순히 Ethernet 포트를 제공하는 수준을 넘는다. W5500은 NPR을 RF 실험 장비에서 실제 네트워크 장비처럼 보이게 만드는 핵심 부품이다.
Why WIZnet Matters Here
대부분의 무선 프로젝트는 UART나 USB를 통해 제어 데이터만 전달하는 경우가 많다. 그러나 NPR은 Ethernet을 중심으로 설계되어 있기 때문에, 사용자 경험 자체가 완전히 달라진다. WIZnet W5500은 이런 구조를 가능하게 하는 핵심 인터페이스다.
Network-Native Design
W5500은 SPI 기반 하드웨어 TCP/IP Ethernet 컨트롤러로, MCU가 복잡한 Ethernet 인터페이스를 직접 구현하지 않아도 안정적으로 네트워크 연결을 처리할 수 있게 해준다. NPR에서는 이를 통해 RF 링크의 양 끝단을 네트워크 노드처럼 구성할 수 있다.
Simplified Embedded Networking
STM32 같은 MCU가 RF 제어, TDMA 관리, 프로토콜 처리까지 담당하는 상황에서 Ethernet 스택 부담까지 모두 떠안으면 설계 복잡도가 크게 증가한다. WIZnet 칩은 이 부담을 줄여 시스템 안정성과 구현 효율을 높여준다.
Easy Integration with Existing Devices
W5500 기반 설계는 NPR 모뎀을 PC, Raspberry Pi, 스위치, 라우터와 쉽게 연결할 수 있게 해준다. 이 덕분에 별도 전용 소프트웨어나 복잡한 드라이버 없이도 테스트와 운영이 가능하다.
Practical Benefit for Makers
maker 관점에서 WIZnet의 장점은 분명하다.
Ethernet 연결을 손쉽게 구현 가능
MCU 자원 부담 감소
네트워크 장비와의 높은 호환성
프로토타이핑 및 디버깅 편의성 향상
RF 프로젝트를 실제 IP 응용으로 확장 가능
결과적으로 WIZnet은 NPR 프로젝트를 “무선 데이터 모듈” 수준에서 “실제 네트워크 시스템” 수준으로 끌어올리는 역할을 한다.
6) Summary
NPR(New Packet Radio)는 430MHz 아마추어 무선 대역에서 IP 기반 데이터 통신을 구현하는 오픈소스 프로젝트다. Ethernet 인터페이스를 중심으로 동작하며, 무선 링크를 일반 네트워크처럼 사용할 수 있다는 점이 가장 큰 특징이다.
이 시스템은 STM32 MCU, SI4463 기반 RF 모듈, 그리고 WIZnet W5500 Ethernet 컨트롤러를 결합해 구성된다. 그 결과 사용자는 RF 실험 장비가 아니라 IP-over-Radio 네트워크 노드를 다루는 경험을 얻게 된다.
기술적으로는 Point-to-Multipoint 구조, Managed-TDMA, 선택형 버퍼 확장, TDD/FDD 운용 가능성 등 확장성 있는 구조를 제공한다. 응용 측면에서는 아마추어 무선망, 원격 모니터링, 비상 통신, 교육용 실험 플랫폼 등 여러 분야에서 활용할 수 있다.
특히 WIZnet의 가치는 Ethernet 연결을 단순화하고 시스템을 네트워크 친화적으로 만드는 데 있다. NPR은 WIZnet 기반 임베디드 Ethernet이 RF 프로젝트에서 어떤 가치를 제공하는지를 잘 보여주는 사례라고 할 수 있다.
7) FAQ
Q1. NPR은 어떤 프로젝트인가요?
NPR은 430MHz 대역에서 IP 데이터를 전송하기 위한 오픈소스 무선 모뎀 프로젝트입니다. Ethernet 기반으로 동작해 일반 네트워크 장비처럼 사용할 수 있습니다.
Q2. 일반적인 LoRa 프로젝트와 무엇이 다른가요?
LoRa는 초저속·장거리 센서 통신에 최적화되는 경우가 많지만, NPR은 상대적으로 더 높은 처리량과 IP 네트워크 중심 운용을 목표로 합니다. 즉, 단순 센서 패킷보다 네트워크 링크에 더 가깝습니다.
Q3. 왜 WIZnet W5500이 중요한가요?
W5500은 NPR 모뎀에 Ethernet 연결을 제공해, RF 링크를 PC나 라우터에서 일반 IP 인터페이스처럼 다루게 해줍니다. 이 점이 프로젝트의 실용성을 크게 높입니다.
Q4. 이 시스템은 어떤 장치로 구성되나요?
대표적으로 STM32 Nucleo L432KC, W5500 Ethernet 모듈, SI4463 기반 RF4463 F30, 전원 레귤레이터, 안테나로 구성됩니다. 필요 시 SPI SRAM과 RF 증폭기를 추가할 수 있습니다.
Q5. 어떤 환경에서 활용할 수 있나요?
아마추어 무선 데이터망, 원격 모니터링, 백업 통신, 교육용 네트워크 실험, 장거리 저속 IP 링크 테스트 환경 등에 활용할 수 있습니다.
Q6. 상용 제품으로 바로 사용할 수 있나요?
기본적으로는 오픈소스 실험 및 연구 성격이 강합니다. 실제 상용 환경에 적용하려면 지역별 주파수 규정, 인증, 링크 신뢰성, 유지보수 조건 등을 별도로 검토해야 합니다.
Q7. wiznet 관점에서 왜 의미가 있나요?
이 프로젝트는 WIZnet Ethernet 기술이 RF 시스템과 결합될 때 어떤 실질적 가치를 만들 수 있는지 잘 보여줍니다. 즉, Ethernet이 단순 연결 수단이 아니라 무선 시스템을 네트워크 서비스로 확장하는 핵심 요소가 된다는 점에서 의미가 큽니다.
