PROJECT DESCRIPTION

LuxDMX는 ESP32 및 ESP32-S3 기반의 오픈소스 네트워크 조명 제어 플랫폼입니다.

Art-Net 및 sACN(E1.31) 프로토콜을 수신하여 DMX512 조명 장비를 제어할 수 있으며, Wi-Fi뿐 아니라 WIZnet W5500 Ethernet을 이용한 안정적인 유선 네트워크도 지원합니다. 사용자는 웹 브라우저를 통해 장치를 설정하고, DHCP 또는 고정 IP를 선택하여 다양한 공연 및 전시 환경에 쉽게 적용할 수 있습니다.

쉽게 말하면,

"PC의 조명 제어 소프트웨어에서 Art-Net 신호를 받아 실제 DMX 조명으로 변환하는 네트워크 DMX 노드"

라고 볼 수 있습니다.

Features

Art-Net / sACN 지원

Art-Net 및 sACN(E1.31) 프로토콜을 지원하여 다양한 조명 콘솔과 호환됩니다.

Ethernet & Wi-Fi Dual Network

Wi-Fi와 Ethernet을 모두 지원하며, W5500 Ethernet 모듈을 사용할 경우 더욱 안정적인 유선 네트워크 환경을 구축할 수 있습니다.

또한 LAN8720 기반 Ethernet도 선택적으로 사용할 수 있어 다양한 ESP32 플랫폼에 대응합니다.

W5500 Ethernet Support

ESP32/ESP32-S3에 SPI 방식의 W5500 Ethernet 모듈을 연결하여 사용할 수 있으며,

• DHCP
• Static IP
• Runtime Network Switching

등을 지원합니다.

Browser-based Configuration

별도의 프로그램 없이 웹 브라우저에서

• 네트워크 설정
• Universe 설정
• Ethernet 활성화
• 장치 관리

등을 수행할 수 있습니다.

OTA Firmware Update

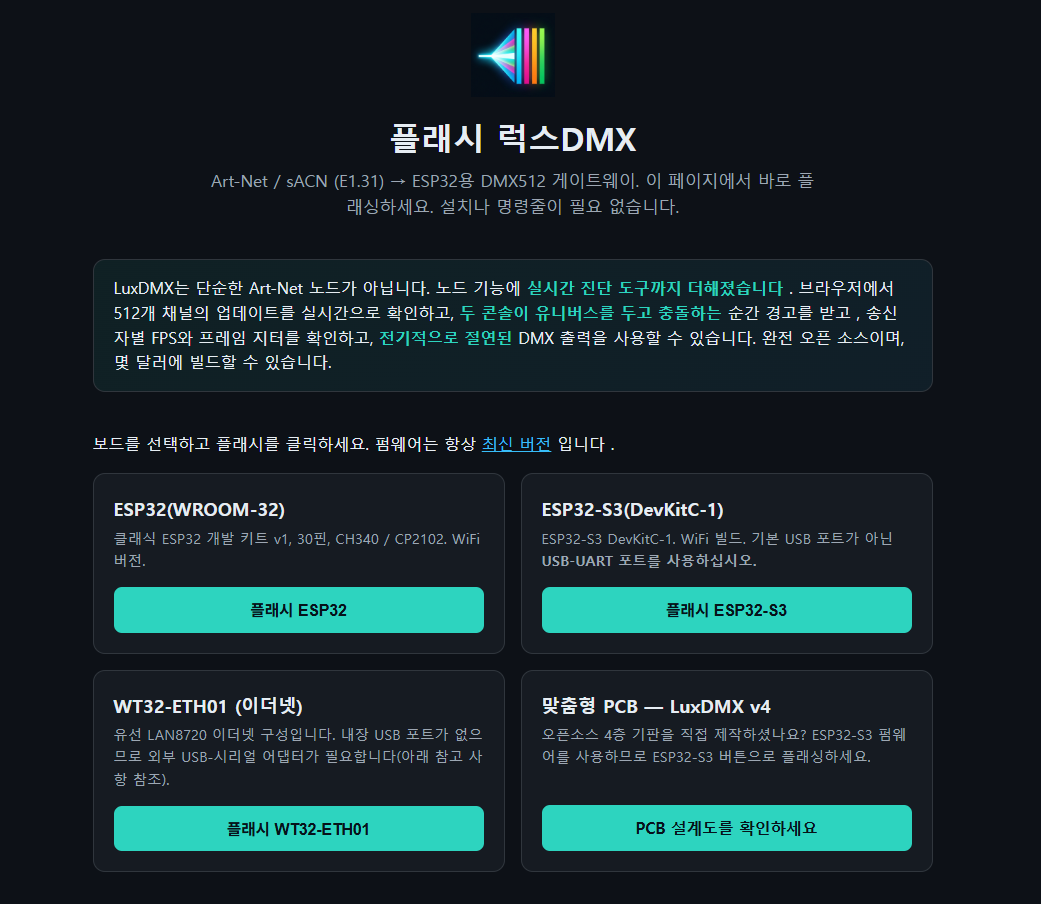

브라우저를 통한 OTA 업데이트를 지원하여 현장에서 USB 연결 없이도 펌웨어를 업그레이드할 수 있습니다.

Status Display

OLED 또는 TFT Display를 연결하여

• IP 주소
• Universe
• FPS
• 네트워크 상태

등을 실시간으로 확인할 수 있습니다.

System Architecture

Lighting Software
(QLC+, MagicQ, etc.)
          │
 Art-Net / sACN
          │
──────── Ethernet ────────
          │
      W5500
          │
      ESP32 / ESP32-S3
          │
     RS-485 DMX512
          │
──────────────────────────
LED PAR
Moving Head
Dimmer
Laser
Smoke Machine

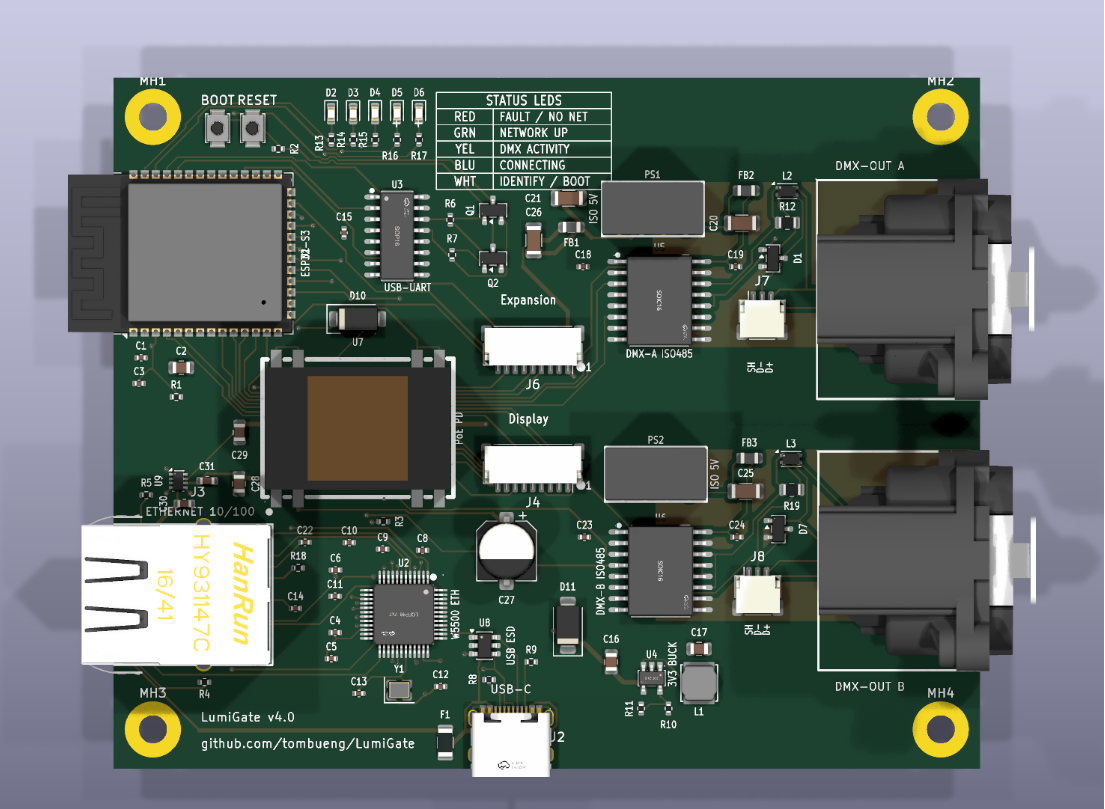

Role and Application of the WIZnet Chip

사용 칩

• W5500

LuxDMX에서 W5500은 ESP32 기반 조명 제어 시스템에 안정적인 유선 Ethernet 인터페이스를 제공합니다.

Wi-Fi만 사용하는 환경에서는 전파 간섭이나 네트워크 혼잡으로 인해 DMX 패킷 손실이 발생할 수 있지만, W5500을 사용하면 안정적인 Art-Net 및 sACN 데이터 전송이 가능해 공연장이나 전시 환경에서 더욱 신뢰성 있는 조명 제어를 구현할 수 있습니다. 또한 DHCP와 고정 IP를 모두 지원하여 다양한 네트워크 환경에 유연하게 대응할 수 있습니다.

Market & Application Value

Summary

LuxDMX는 ESP32 기반의 오픈소스 네트워크 DMX 조명 제어 플랫폼으로, Art-Net과 sACN을 DMX512 신호로 변환하여 다양한 조명 장비를 제어할 수 있습니다.

특히 WIZnet W5500 Ethernet을 지원하여 Wi-Fi뿐 아니라 안정적인 유선 네트워크 환경을 구축할 수 있으며, 웹 기반 설정, OTA 업데이트, OLED 상태 표시 등의 기능을 제공해 공연, 전시, 미디어아트, 건축 조명 등 다양한 분야에서 활용 가능한 유연한 조명 제어 솔루션입니다.

FAQ

Q1. LuxDMX는 어떤 프로젝트인가요?
ESP32 기반의 Art-Net/sACN → DMX512 조명 제어 플랫폼입니다.

Q2. W5500을 사용할 수 있나요?
네. ESP32 또는 ESP32-S3에 외부 W5500(SPI) 모듈을 연결하거나 W5500이 탑재된 보드를 사용할 수 있습니다.

Q3. Ethernet과 Wi-Fi를 모두 지원하나요?
지원합니다. 프로젝트는 Wi-Fi와 Ethernet을 모두 지원하며, 런타임에서 네트워크를 선택하거나 전환할 수 있습니다.

Q4. 어떤 조명 소프트웨어와 함께 사용할 수 있나요?
QLC+, MagicQ 등 Art-Net 또는 sACN을 지원하는 대부분의 조명 제어 소프트웨어와 연동할 수 있습니다.

Q5. 어디에 활용할 수 있나요?
공연장, 콘서트, 미디어아트, 건축 조명, 전시회, 이벤트 등 DMX512 기반 조명 시스템이 필요한 다양한 환경에서 활용할 수 있습니다.
