Overview

이 프로젝트는 얼굴 인식(Facial Recognition)과 음성 제어(Voice Control)를 결합한 스마트 도어 접근 시스템을 구현한 사례입니다.

기존의 키, 카드 기반 출입 시스템을 대체하여

👉 **“비접촉식 + 지능형 인증 시스템”**을 구축하는 것이 핵심입니다.

시스템은 방문자의 얼굴을 인식하여 신원을 확인하고,
필요 시 Alexa를 통해 음성 명령으로 문을 제어할 수 있습니다.

또한 Raspberry Pi, Arduino, 그리고 WIZnet 기반 네트워크 모듈을 활용하여

👉 AI + IoT + Voice Assistant가 결합된 AIoT 시스템으로 구성됩니다.

Project Motivation

기존 출입 시스템은 다음과 같은 문제를 가집니다:

• 열쇠 분실 위험
• 카드 복제 가능성
• 비밀번호 노출 문제

이 프로젝트는 이러한 한계를 해결하기 위해

👉 얼굴 인식 + 음성 제어 기반 인증 시스템

을 도입했습니다.

특히 얼굴 인식은

• 비접촉 방식
• 고유한 생체 정보 기반 인증

이라는 점에서 보안성과 편의성을 동시에 제공합니다.

Key Features

1. Face Recognition-Based Access Control

• 카메라(Arducam)가 방문자의 얼굴을 촬영
• OpenCV 기반 알고리즘으로 얼굴 인식 수행
• 등록된 사용자와 매칭되면 자동으로 접근 허용

👉 “열쇠 없이 얼굴로 문 열기”

시스템은 얼굴 데이터를 기반으로 사용자를 식별하여
출입 여부를 결정합니다.

2. Voice Control via Alexa

Amazon Alexa와 연동되어

• “Who is at the door?” → 방문자 확인
• “Open the door” → 문 제어

와 같은 음성 명령이 가능합니다.

👉 시각 정보 + 음성 인터페이스 결합

3. Arduino-Based Door Control

• 서보 모터를 활용하여 문 잠금/해제 수행
• Arduino가 물리적인 제어 담당

👉 AI 판단 → 실제 동작으로 연결

4. WIZnet-Based Network Communication

이 프로젝트에는 WIZnet W5100S-EVB-Pico (Ethernet 기반 보드)가 사용됩니다.

이 모듈은

• 하드웨어 TCP/IP 스택 지원
• 안정적인 네트워크 통신 제공

👉 시스템을 단순 로컬 장치가 아닌

👉 네트워크 기반 스마트 보안 시스템으로 확장

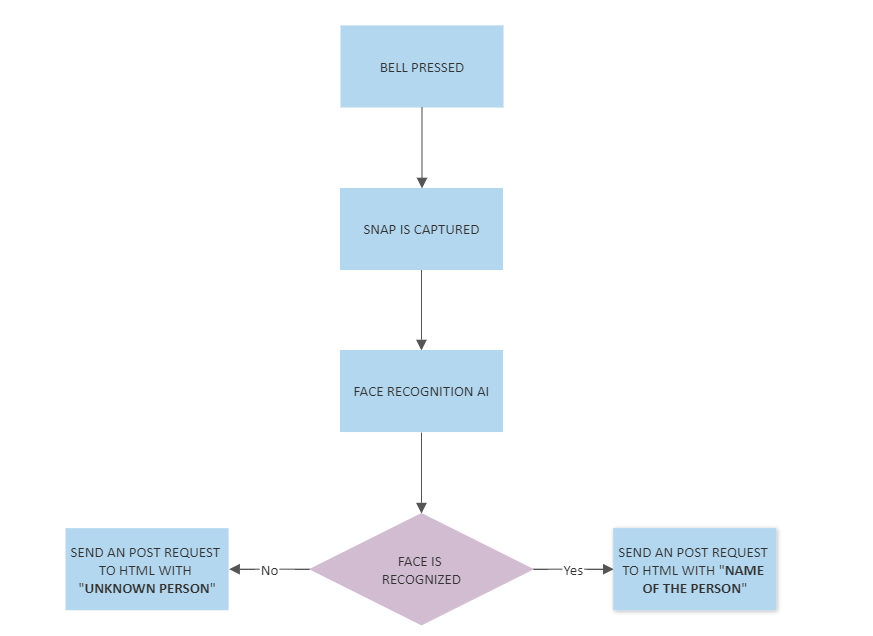

5. Real-Time Workflow Integration

전체 시스템은 다음과 같이 동작합니다:

1. 방문자가 버튼을 누름
2. 카메라가 얼굴 캡처
3. 얼굴 인식 수행
4. 결과를 서버로 전송
5. Alexa를 통해 사용자에게 알림
6. 승인 시 문 개방

👉 완전 자동화된 출입 프로세스

Hardware Components

주요 구성 요소

• Raspberry Pi 4 Model B
• WIZnet W5100S-EVB-Pico
• Arduino
• Arducam Mini 2MP Camera
• Amazon Echo Dot (Alexa)
• Servo Motor (Door lock control)
• Push Button

👉 카메라 + AI + 네트워크 + 액추에이터 구성

Software & Technologies

• OpenCV (Face Recognition)
• Python / C++
• Flask Server
• MQTT Communication
• Amazon Alexa Skills Kit
• Ngrok (외부 접근)

👉 AI + Web + IoT 스택 통합

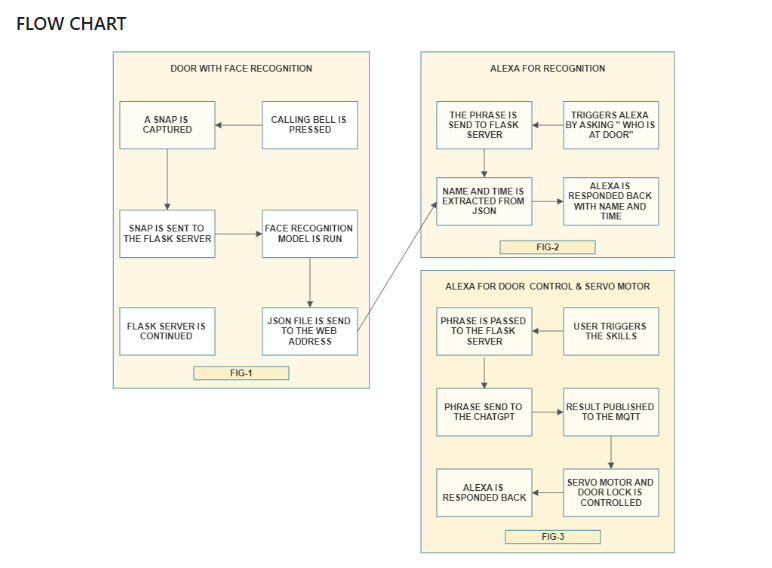

System Architecture

전체 구조

핵심 구조 분리

• AI Processing → Raspberry Pi
• Communication → WIZnet
• Control → Arduino
• Interface → Alexa

👉 역할이 명확히 분리된 AIoT 구조

Workflow

1. 사용자가 초인종 버튼을 누름
2. 카메라가 이미지 캡처
3. 얼굴 인식 알고리즘 실행
4. 결과(JSON 형태) 생성
5. Alexa로 사용자에게 전달
6. 음성 명령으로 문 제어

👉 완전 자동 + 사용자 개입 가능 구조

Key Insight

1. AI + IoT + Voice의 결합

이 프로젝트는 단순한 얼굴 인식 시스템이 아니라

👉 멀티 인터페이스 보안 시스템입니다

2. Network Connectivity의 중요성

WIZnet 모듈을 통해

👉 로컬 시스템 → 네트워크 시스템

으로 확장되며

• 원격 제어
• 데이터 전송
• 시스템 확장이 가능해집니다

3. Touchless Security System

• 물리적 접촉 없음
• 위생 + 보안 강화

👉 스마트 홈 / 스마트 오피스에 적합

Applications

• 스마트 홈 출입 시스템
• 사무실 보안 시스템
• 무인 출입 통제 시스템
• IoT 기반 보안 솔루션

Limitations & Improvements

현재 한계

• 조명/각도에 따른 인식 오류
• 네트워크 의존성
• 음성 명령 보안 문제

개선 방향

• 딥러닝 기반 얼굴 인식 개선
• 모바일 앱 연동
• 다중 인증 (Face + Voice + OTP)

Summary

이 프로젝트는

• 얼굴 인식(OpenCV)
• 음성 제어(Alexa)
• 네트워크(WIZnet)
• 하드웨어 제어(Arduino)

를 결합하여

👉 완전한 AIoT 기반 스마트 도어 시스템을 구현합니다

특히

👉 “인식 → 판단 → 통신 → 제어”

가 하나의 흐름으로 연결된

👉 실전형 스마트 보안 아키텍처라는 점에서 의미가 있습니다

FAQ

Q1. 얼굴 인식은 어떻게 동작하나요?
→ OpenCV 기반 알고리즘이 얼굴 특징을 비교하여 인증합니다.

Q2. Alexa는 어떤 역할을 하나요?
→ 사용자에게 방문자 정보를 전달하고 음성으로 문을 제어합니다.

Q3. WIZnet 모듈은 왜 필요한가요?
→ Ethernet 기반 통신을 통해 시스템을 네트워크에 연결합니다.

Q4. 인터넷이 없어도 동작하나요?
→ 얼굴 인식은 가능하지만 Alexa 기능은 제한됩니다.

Q5. 실제 적용 가능성은?
→ 스마트 홈, 기업 보안 시스템 등에 바로 적용 가능
