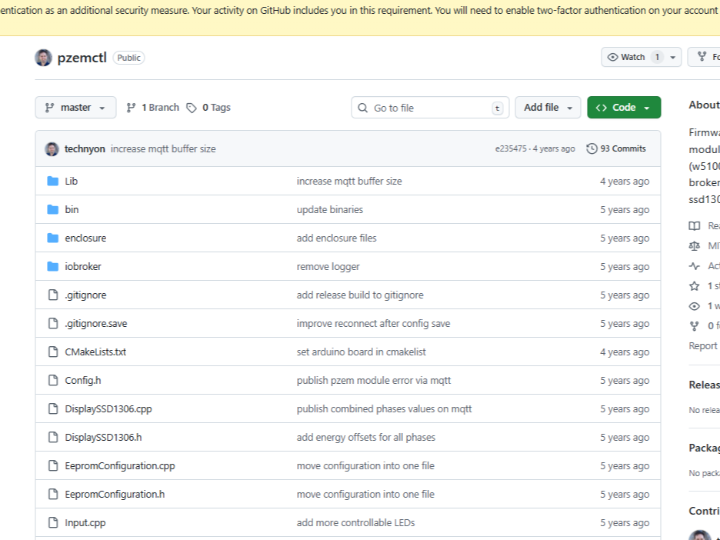

1. Introduction
에너지 소비 모니터링은 스마트 홈, 산업 설비, 에너지 관리 시스템(EMS)에서 매우 중요한 요소입니다.
특히 **3상 전력(Three-Phase Power)**을 사용하는 환경에서는 각 상(Phase)의 전압, 전류, 전력, 에너지 소비를 개별적으로 측정하는 것이 중요합니다.
이 프로젝트는 Arduino Mega 2560, PZEM-004T 전력 측정 모듈 3개, 그리고 W5500 Ethernet 모듈을 활용하여 LAN 기반 3상 에너지 모니터링 시스템을 구축하는 방법을 설명합니다.
시스템 주요 특징
3개의 PZEM-004T를 이용한 3상 전력 측정
W5500 Ethernet을 통한 유선 네트워크 연결
MQTT 프로토콜을 통한 측정 데이터 전송
SSD1306 OLED 디스플레이로 로컬 상태/데이터 표시
웹 인터페이스 및 다양한 MQTT 기반 IoT 플랫폼과의 연동 가능
이를 통해 Home Assistant, Node-RED, 기타 IoT 플랫폼과 연동하여
실시간 에너지 모니터링 시스템을 손쉽게 구축할 수 있습니다.
2. Required Components
| Component | Description |
|---|---|
| Arduino Mega 2560 | 메인 컨트롤러 |
| PZEM-004T × 3 | 전력 측정 모듈(3상) |
| W5500 Ethernet Module | 유선 LAN 연결 |
| SSD1306 OLED Display (Optional) | 로컬 데이터 표시 |
| Push Buttons (Optional) | 메뉴 / UI 제어 |
| LEDs (Optional) | 상태 표시 |
| Relay Module (Optional) | 외부 장치 제어 |
| AC Current Transformer | 전류 측정용 CT |
| 3D Printed Enclosure | 하드웨어 보호 케이스 |
⚠️ 주의사항
PZEM-004T 모듈은 AC 메인 전압과 직접 연결되므로
반드시 전기 안전 규정을 준수해야 합니다.
잘못 연결하면 감전 또는 화재 위험이 있습니다.
3. Hardware Setup
시스템 전체 구조는 아래와 같이 구성됩니다.
│
PZEM-004T (Phase B)
│
PZEM-004T (Phase C)
│
UART
│
Arduino Mega
│
SPI
│
W5500
│
Ethernet
│
MQTT Broker
│
Home Assistant /
Node-RED 등
데이터 흐름
각 상에 연결된 PZEM-004T 모듈이 전압/전류/전력/에너지 데이터를 측정
측정된 데이터는 UART를 통해 Arduino Mega로 전송
Arduino Mega에서 데이터를 수집 및 가공
W5500 Ethernet 모듈을 통해 **MQTT 서버(Broker)**로 데이터 전송
Home Assistant / Node-RED / 대시보드 등에서 데이터를 시각화 및 로깅
4. Interface Explanation
4-1. UART (PZEM-004T Communication)
PZEM-004T 모듈은 **UART(직렬 통신)**을 사용합니다.
Arduino Mega는 여러 개의 하드웨어 시리얼 포트를 제공하므로,
3개의 PZEM 모듈을 각각 독립된 포트에 연결할 수 있습니다.
예시 매핑:
Serial1 → Phase A
Serial2 → Phase B
Serial3 → Phase C
UART 특징
TTL 레벨 직렬 통신
기본 속도: 9600 baud
TX / RX 핀 쌍을 이용한 양방향 통신
4-2. SPI (W5500 Ethernet)
W5500은 SPI 기반 Ethernet Controller입니다.
Arduino와는 SPI 버스를 통해 통신하며, TCP/IP 처리를 하드웨어에서 담당합니다.
SPI 특징
Full-duplex 통신
비교적 높은 전송 속도
Arduino용 Ethernet 라이브러리에서 지원
SPI 신호선
MOSI
MISO
SCK
CS (Chip Select)
Arduino Mega에서의 SPI 핀 매핑
MISO → Pin 50
MOSI → Pin 51
SCK → Pin 52
CS → Pin 53 (프로젝트에 따라 변경 가능)
4-3. I2C (SSD1306 Display)
SSD1306 OLED 디스플레이는 I2C 인터페이스를 사용합니다.
I2C 특징
두 개의 신호선만 필요
SDA (데이터)
SCL (클록)
하나의 버스에 여러 I2C 장치를 병렬 연결 가능 (주소로 구분)
Arduino Mega I2C 핀
SDA → Pin 20
SCL → Pin 21
5. Use Cases & Market Potential
이 시스템은 다양한 산업 및 IoT 환경에 적용할 수 있습니다.
5-1. 스마트 홈
가정 전체의 실시간 전력 사용량 모니터링
피크 타임/요금제에 맞춘 스마트 에너지 관리
개별 구역/분전반별 전력 분석
5-2. 산업 설비
공장 설비별 전력 사용량 분석
기계/라인 단위 에너지 효율 관리
설비 이상 징후(비정상 소비 패턴) 조기 탐지
5-3. 데이터 센터
랙 / 존 / 룸 단위 전력 소비 분석
과부하 방지 및 부하 분산 전략 수립
에너지 비용 최적화 및 PUE 개선 지원
5-4. IoT 플랫폼 연동
MQTT를 기반으로 다양한 플랫폼과 쉽게 연동 가능합니다.
Home Assistant: 대시보드/자동화 연동
Node-RED: 플로우 기반 데이터 처리 및 알림
AWS IoT / Azure IoT: 클라우드 기반 장기 데이터 저장 및 분석
6. Conclusion
이 프로젝트는 Arduino Mega, PZEM-004T, W5500 Ethernet을 조합하여
LAN 기반 3상 에너지 모니터링 시스템을 구현하는 방법을 제시합니다.
핵심 장점
안정적인 유선 Ethernet 통신
MQTT 기반으로 다양한 IoT 플랫폼과 손쉬운 통합
3개의 PZEM 모듈을 이용한 3상 전력 실시간 모니터링
하드웨어/소프트웨어 구조가 단순해 확장성과 재사용성이 높음
특히 W5500을 사용하면 Wi-Fi 대비 노이즈와 간섭에 강하고,
산업 현장이나 전기실과 같이 전파 환경이 좋지 않은 곳에서도
안정적인 네트워크 통신을 유지할 수 있습니다.
따라서 이 시스템은:
스마트 홈 에너지 관리
공장/빌딩의 에너지 사용량 분석
IoT 기반 에너지 모니터링/제어 시스템
등 다양한 응용 분야에서 활용 가능한 실용적인 솔루션입니다.
