DIY Home Automation Hub/Gateway using OpenHAB

I am using the Raspberry Pi B+ to build something of a home automation system. It has EnOcean Wireless Sensors, some arduinos and MQTT and a CC3200. I am also g

COMPONENTS

PROJECT DESCRIPTION

1. 프로젝트 개요

본 프로젝트는 Raspberry Pi와 OpenHAB을 기반으로 한 IoT 홈 오토메이션 시스템으로,
일상생활에서 자주 발생하는 “깜빡함(Forgetfulness)” 문제를 해결하기 위해 설계되었습니다.

단순한 디바이스 제어를 넘어서,
실제 생활 속 문제를 해결하는 것을 목표로 하며
24시간 안정적으로 동작 가능한 시스템으로 구현되었습니다.

2. 프로젝트 배경

본 프로젝트는 개인 DIY 수준을 넘어,
글로벌 메이커 커뮤니티 및 산업 파트너의 지원을 통해 발전되었습니다.

제작자는 기존 프로젝트 경험을 바탕으로
element14 “Forget Me Not Design Challenge”에 초청 형태로 참여하였으며,

“일상에서 자주 잊는 행동을 기술로 해결하라”

라는 주제를 기반으로 시스템을 구현하였습니다.

✔ 주요 특징

선발된 참가자만 참여 가능한 글로벌 하드웨어 프로젝트
개발 키트 및 기술 지원 제공
실제 동작하는 시스템 구현 필수

✔ 참여/후원 기관

element14
Tektronix
Eclipse IoT
EnOcean
Raspberry Pi
Cadsoft

또한 본 프로젝트는 Hackaday.io에서도 주목받아
👉 Hackaday Prize Quarterfinalist (상위권 진출) 성과를 달성했습니다.

3. 프로젝트 목표

1) OpenHAB 기반 통합 플랫폼 검증

다양한 디바이스 및 프로토콜 연동
Python 및 네트워크 MCU 통합
오픈소스 기반 확장성 확보

2) IoT 기술 통합

EnOcean 센서 활용
Raspberry Pi 기반 중앙 허브 구축
MQTT 및 TCP/IP 기반 통신

3) 실생활 문제 해결

단순 자동화가 아닌, 실제 생활 문제 해결을 목표로 설계

4. 주요 기능

🔹 생활 기반 자동화

외출 시 조명/가전 자동 제어
문 개방 상태 감지 및 알림
조건 기반 자동 동작

🔹 실시간 모니터링

웹 기반 인터페이스 제공
디바이스 상태 실시간 확인
원격 제어 지원

🔹 지능형 알림 시스템

이벤트 기반 알림 (문 열림, 상태 변화 등)
사용자 행동 기반 알림
IoT 데이터 기반 의사결정

🔹 실생활 적용 사례

냉장고 밖 음식 방치 알림
LPG 사용량 모니터링 및 자동 주문
전력 소비 모니터링
날씨 기반 환경 제어

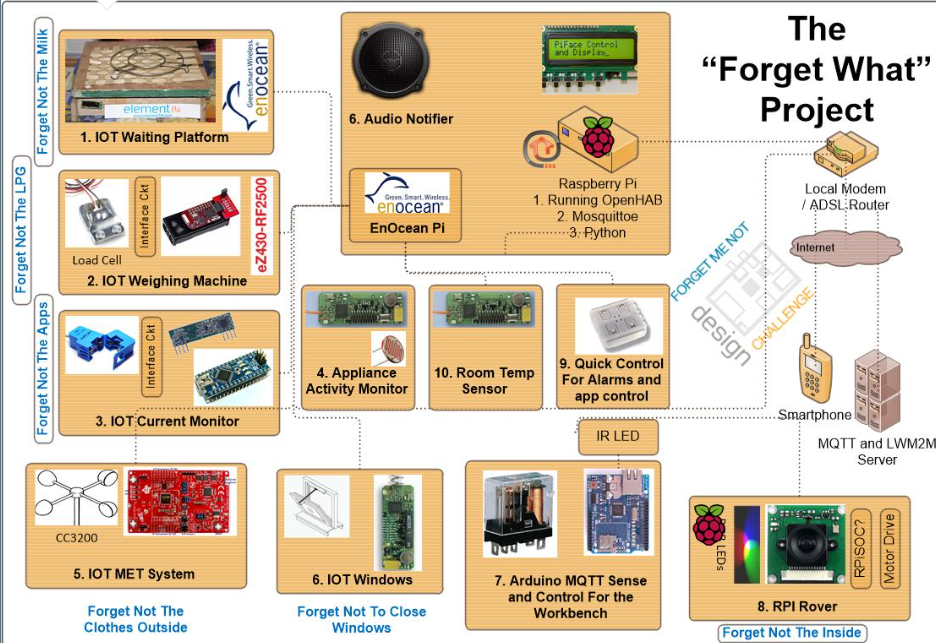

5. 시스템 구성

🔧 중앙 시스템

Raspberry Pi + OpenHAB

🔧 센서

온도 / 환경 센서
도어 센서
에너지 측정 센서

🔧 액추에이터

릴레이 기반 가전 제어

🔧 통신

MQTT
TCP/IP (Ethernet / Wi-Fi)

WIZnet 칩 활용 설명

1. 사용 위치

본 프로젝트에서 WIZnet 칩은
👉 Arduino Ethernet Shield 내부에 탑재되어 사용되었습니다.

사용 칩: W5100
위치: Arduino + Ethernet Shield

2. 역할

WIZnet 칩은 이 시스템에서
👉 Arduino를 네트워크에 연결하는 핵심 통신 모듈 역할을 수행합니다.

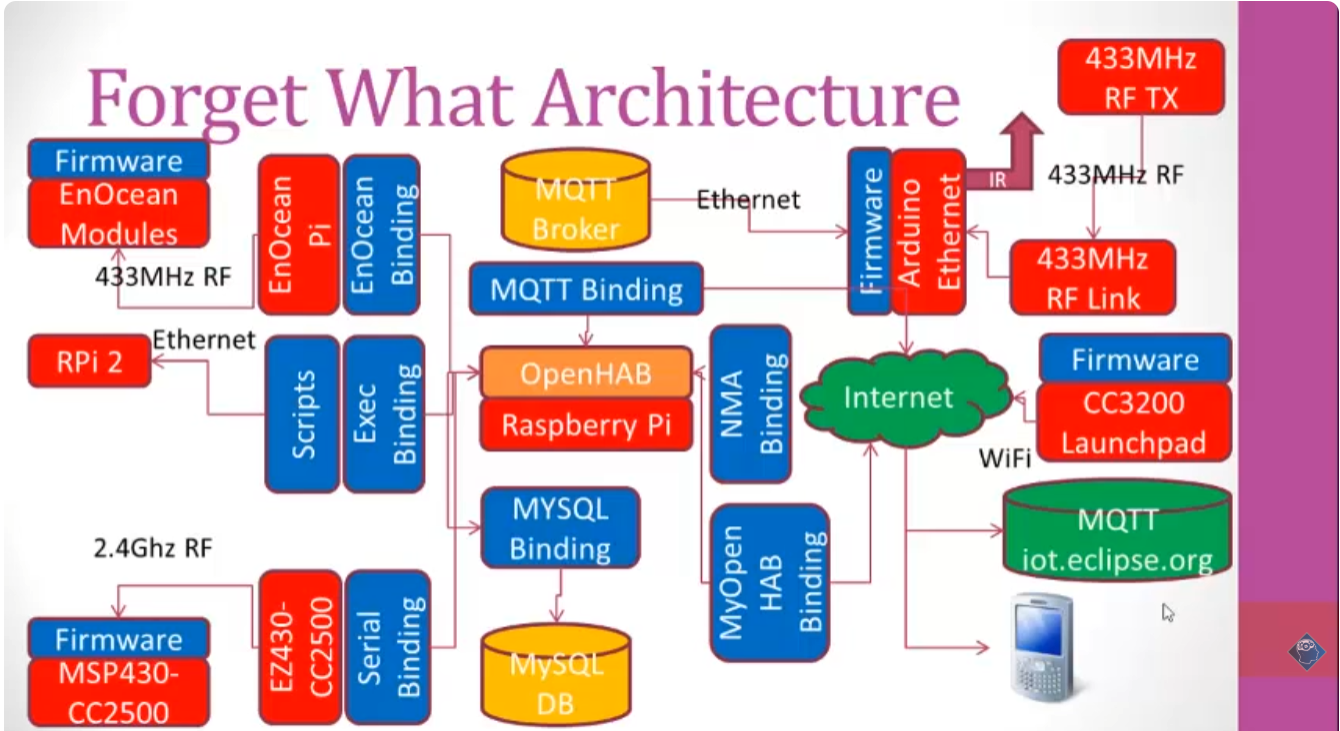

3. 시스템 내 동작 구조

센서 → Arduino → WIZnet (Ethernet) → Raspberry Pi (OpenHAB)

즉,

Arduino: 센서 데이터 처리
WIZnet: 네트워크 통신 처리
OpenHAB: 중앙 제어 및 자동화

6. 시스템 특징

다양한 기술을 하나의 플랫폼으로 통합
모듈형 구조로 확장 용이
기존 시스템과 연동 가능
실환경에서 안정적으로 동작

7. 구현 과정

본 프로젝트는 단순 조립이 아닌,
단계적 검증 기반 시스템 통합 방식으로 개발되었습니다.

개별 모듈 테스트
통합 후 지속적 튜닝
장시간 실환경 테스트 수행

👉 결과:
“데모가 아닌 실제 가정에서 상시 동작 가능한 시스템” 구현

8. 설계 핵심 포인트

✔ 문제 중심 설계

기술이 아닌 사용자 문제 해결 중심 접근

✔ 오픈소스 기반

OpenHAB 활용
다양한 프로토콜 지원
높은 커스터마이징 가능성

✔ 확장성

센서 및 디바이스 추가 용이
다양한 시나리오 확장 가능

9. 결론

Forget Me Not 프로젝트는
단순한 IoT 구현을 넘어,

“기술이 실제 생활을 어떻게 개선할 수 있는지”를 보여주는 사례

입니다.

특히,

OpenHAB 기반 통합 구조
다양한 IoT 기술의 융합
실환경에서의 안정적인 운영

이라는 점에서 높은 완성도를 갖춘 프로젝트입니다.

🎥 참고 영상
