1. 신규 콘텐츠 요약 — 어떤 프로젝트인가

ChaosDMX는 오픈소스 멀티 프로토콜 DMX 인터페이스입니다. QLC+ 같은 조명 제어 소프트웨어와 실제 stage fixture, spotlight, moving head, fog machine 같은 DMX 장비 사이에서 브리지 역할을 합니다. 프로젝트 문서에 따르면 두 개의 DMX 포트를 제공하며, 각 포트는 개별적으로 DMX Input 또는 DMX Output으로 설정할 수 있습니다.

이 프로젝트의 핵심은 네트워크 기반 조명 제어 데이터를 실제 DMX512 장비가 이해할 수 있는 RS485 물리 신호로 변환하는 것입니다. 조명 제어 소프트웨어에서는 Art-Net 또는 sACN/E1.31 데이터를 네트워크로 전송하고, ChaosDMX는 이 데이터를 받아 DMX512 포트로 출력하거나 반대로 DMX 입력을 처리할 수 있습니다.

시스템 구성

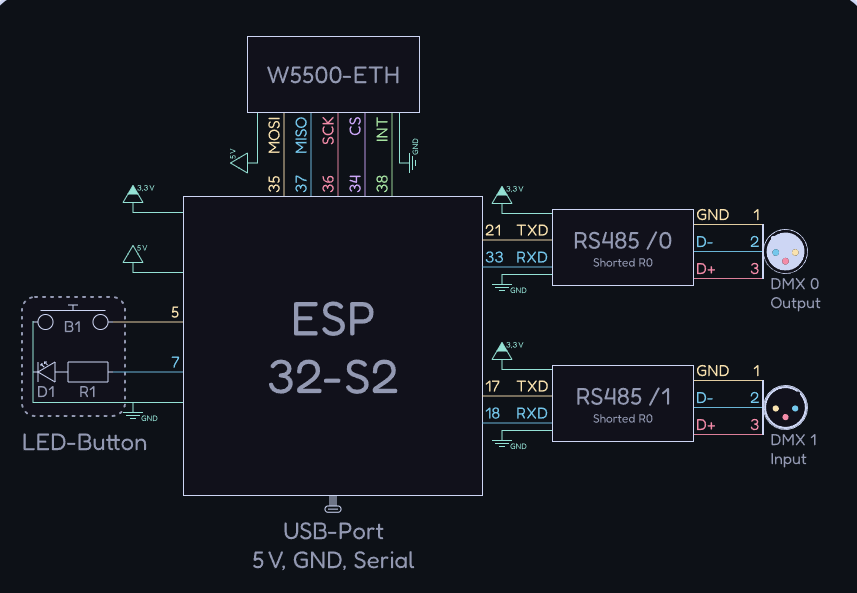

하드웨어 구성은 비교적 명확합니다. 프로젝트 문서 기준 주요 부품은 다음과 같습니다.

• ESP32, 예: Lolin S2 Mini
• RS485 모듈 2개
• W5500-ETH 모듈
• LED button
• XLR socket

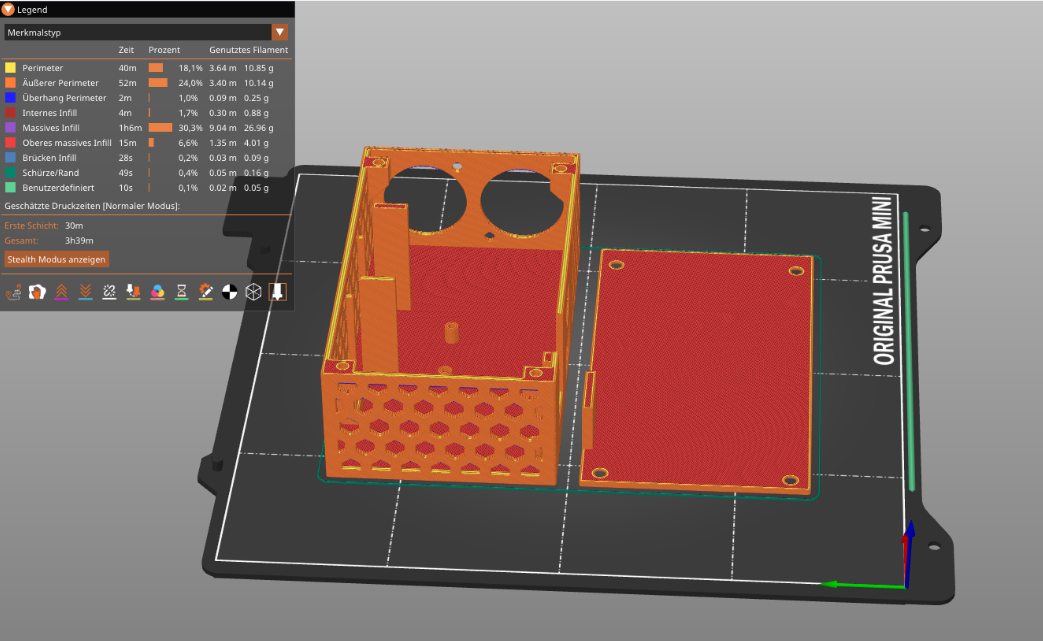

• 3D printed case
• 배선, 나사, 열수축 튜브 등 제작 부품

ESP32는 메인 컨트롤러 역할을 하고, RS485 모듈은 DMX512 신호의 물리 계층을 담당합니다. XLR 커넥터는 실제 조명 장비와 연결되는 인터페이스입니다. W5500-ETH는 ESP32에 유선 Ethernet 연결을 추가하는 역할을 합니다.

사용 프로토콜

ChaosDMX에서 다루는 주요 프로토콜은 다음과 같습니다.

즉, ChaosDMX는 단순한 ESP32 조명 실습 프로젝트가 아니라, 네트워크 조명 프로토콜과 실제 DMX 장비를 연결하는 현장형 인터페이스입니다.

W5500이 들어가는 지점

ChaosDMX는 Wi-Fi와 Ethernet 연결을 모두 지원합니다. 여기서 W5500은 ESP32에 안정적인 유선 Ethernet을 추가하는 핵심 부품입니다. 프로젝트 문서에서도 W5500-ETH 모듈을 부품으로 명시하고 있으며, Ethernet 또는 Wi-Fi를 통해 Art-Net과 sACN/E1.31을 사용할 수 있다고 설명합니다.

조명 제어 환경에서는 네트워크 안정성이 매우 중요합니다. 일반 IoT 센서 데이터는 약간의 지연이나 재전송이 큰 문제가 되지 않을 수 있지만, 무대 조명에서는 패킷 손실이나 지연이 flicker, 오동작, cue timing 문제로 바로 드러날 수 있습니다. 공연장, 클럽, 전시장, 미디어아트 공간처럼 무선 간섭이 많은 환경에서는 Wi-Fi보다 유선 Ethernet이 더 안정적인 선택이 될 수 있습니다.

따라서 ChaosDMX에서 W5500은 단순한 LAN 옵션이 아니라, ESP32 기반 DIY DMX 장치를 실제 현장에서 쓸 수 있는 wired lighting node로 확장하는 핵심 인터페이스라고 볼 수 있습니다.

2. 유사한 기존 콘텐츠 — ESP32 × W5500 × DMX 조명 제어 패턴

maker.wiznet.io에는 이미 ESP32, W5500, Art-Net, sACN, DMX512를 다루는 조명 제어 콘텐츠들이 있습니다. ChaosDMX는 이 흐름 안에서 “범용 DMX 인터페이스”라는 포지션으로 연결할 수 있습니다.

① ArtNet to ESP-NOW DMX512 Bridge — ESP32 + W5500 Wireless Lighting System

https://maker.wiznet.io/irina/projects/artnet-to-esp-now-dmx512-bridge--esp32-w5500-wireless-lighting-system
이 콘텐츠는 Art-Net 데이터를 받아 ESP-NOW 기반 무선 DMX 노드로 분배하는 구조입니다. W5500은 안정적인 Art-Net 입력을 위한 Ethernet 인터페이스로 사용됩니다. ChaosDMX와 마찬가지로 W5500을 네트워크 조명 데이터 수신부로 활용한다는 점에서 유사합니다.

② MoonLight ESP32 DMX/LED Lighting Software

https://maker.wiznet.io/sophia/projects/moonlight-esp32-dmx-led-lighting-software
MoonLight는 ESP32 기반 DMX/LED 조명 제어 소프트웨어입니다. DMX in/out, Art-Net/sACN network in/out, Web UI, REST API 등을 포함해 작은 무대나 이벤트 공간에서 활용할 수 있는 조명 제어 플랫폼으로 소개됩니다.
ChaosDMX가 비교적 “인터페이스 장치”에 집중한다면, MoonLight는 조명 제어 소프트웨어와 운영 기능까지 포함한 상위 플랫폼에 가깝습니다.

③ LumoX Firmware

https://maker.wiznet.io/scott/projects/lumox-firmware
LumoX는 ESP32와 W5500, MAX485 계열 RS485 트랜시버를 이용해 Art-Net over Wi-Fi 또는 W5500 Ethernet을 DMX512로 출력하는 펌웨어입니다. GitHub 설명에 따르면 W5500 Ethernet과 Wi-Fi를 하나의 lwIP TCP stack에서 다루고, Ethernet link와 DHCP가 올라오면 Ethernet을 선호하는 구조를 갖습니다.
이 점에서 ChaosDMX와 가장 직접적으로 비교할 수 있는 프로젝트입니다.

기존 콘텐츠와의 관계

기존 콘텐츠가 무선 분배, LED/DMX 소프트웨어, 단일 DMX 브리지에 초점을 맞췄다면, ChaosDMX는 두 개의 설정 가능한 DMX 포트를 갖춘 범용 DIY 인터페이스라는 점에서 차별화됩니다.

3. 차이점과 확장 가치

ChaosDMX의 가장 큰 차별점은 범용성입니다. 문서에 따르면 두 개의 포트를 각각 DMX Input 또는 DMX Output으로 구성할 수 있고, Art-Net과 sACN/E1.31을 지원하며, 네트워크 연결도 Wi-Fi와 Ethernet 중 선택할 수 있습니다.

이 구조는 다음과 같은 활용을 가능하게 합니다.

• Art-Net to DMX output node
• sACN to DMX output node
• DMX input monitor
• DMX signal test interface
• Wi-Fi DMX bridge
• W5500 Ethernet 기반 wired DMX node
• 두 개의 DMX 포트를 활용한 input/output 조합
• PC 조명 소프트웨어와 실제 fixture 사이의 테스트 장비

또 하나의 차별점은 제작성이 좋다는 점입니다. ESP32, W5500-ETH, RS485 board, XLR socket, LED button, 3D printed case 같은 비교적 접근 가능한 부품으로 실제 장치 형태를 만들 수 있습니다. 프로젝트 문서에는 wiring, installation, case, status LED, default configuration, development command 등이 정리되어 있어 단순 아이디어 소개를 넘어 실제 제작 흐름까지 제공합니다.

WIZnet 관점의 가치

WIZnet 관점에서 ChaosDMX는 W5500의 장점을 설명하기 좋은 사례입니다.

ESP32는 Wi-Fi를 기본 제공하지만, 조명 제어 환경에서는 무선 연결만으로는 불안정할 수 있습니다. W5500을 추가하면 ESP32 기반 DIY 장치에도 유선 Ethernet을 붙일 수 있고, Art-Net/sACN 데이터를 더 안정적으로 받을 수 있습니다. 특히 공연장이나 전시장처럼 무선 간섭이 잦은 환경에서는 W5500 기반 Ethernet이 조명 출력 안정성을 높이는 데 중요한 역할을 합니다.

즉, ChaosDMX에서 W5500은 단순한 통신 보조 모듈이 아니라, 실시간 조명 제어 데이터를 안정적으로 수신하기 위한 네트워크 백본입니다.

개발 상태도 콘텐츠 포인트가 될 수 있음

ChaosDMX는 현재 Arduino framework에서 ESP-IDF로 전환 중이며, 문서에는 현 상태가 stable하지 않고 legacy/arduino branch를 참고할 수 있다고 안내되어 있습니다.

이 점은 단점으로만 볼 필요는 없습니다. ESP-IDF 기반으로 전환되면 Ethernet/Wi-Fi 이벤트 처리, FreeRTOS task 구조, UDP socket 기반 Art-Net/sACN 수신, DMX timing 관리 등을 더 체계적으로 구현할 수 있습니다. 따라서 이 프로젝트는 단순 DIY 조명 장치에서 더 안정적인 임베디드 조명 인터페이스로 발전 중인 사례로 소개할 수 있습니다.

4. Maker Site 후속 콘텐츠 아이디어

ChaosDMX는 후속 콘텐츠로 확장하기 좋은 주제입니다.

첫째, ESP32 + W5500 + RS485로 Art-Net/sACN to DMX Interface 만들기입니다.
부품 준비, 배선, 펌웨어 플래싱, 기본 Wi-Fi 설정, QLC+ 연결, 실제 DMX fixture 제어까지 이어지는 튜토리얼로 구성할 수 있습니다.

둘째, Wi-Fi vs W5500 Ethernet Art-Net 안정성 비교입니다.
같은 ChaosDMX 장치를 Wi-Fi 모드와 W5500 Ethernet 모드로 테스트해 latency, packet loss, jitter, 장시간 연결 안정성, DMX output flicker 여부를 비교하면 W5500의 장점이 명확하게 드러납니다.

셋째, Dual DMX Port 활용 예제입니다.
두 개의 DMX 포트를 output/output, input/output, monitor/output 등으로 구성해 실제 조명 네트워크 테스트 장비처럼 활용하는 콘텐츠를 만들 수 있습니다.

넷째, ESP-IDF 기반 W5500 네트워크 구조 분석입니다.
프로젝트가 ESP-IDF로 안정화되면 W5500 Ethernet 초기화, UDP socket 기반 Art-Net/sACN 수신, FreeRTOS task 기반 DMX 처리 구조를 분석하는 기술 콘텐츠로 확장할 수 있습니다.

결론적으로 ChaosDMX는 기존 Maker Site의 DMX, Art-Net, sACN, ESP32, W5500 콘텐츠를 자연스럽게 연결하면서도, “DIY 제작 가능한 범용 DMX 인터페이스”라는 독립적인 가치를 가진 프로젝트입니다. WIZnet 관점에서는 W5500이 실시간 조명 제어 환경에서 왜 유용한지 보여주기에 매우 좋은 사례입니다.

Takeaways

ChaosDMX가 보여주는 포인트는 세 가지입니다.

첫째, ESP32 기반 DIY 장치를 실제 조명 제어 인터페이스로 확장합니다. Art-Net/sACN 데이터를 받아 DMX512 신호로 변환하고, 두 개의 DMX 포트를 input 또는 output으로 구성할 수 있습니다.

둘째, W5500-ETH를 통해 Wi-Fi뿐 아니라 안정적인 유선 Ethernet 연결을 제공합니다. 조명 제어처럼 타이밍과 안정성이 중요한 환경에서 W5500의 가치가 잘 드러납니다.

셋째, 오픈소스 프로젝트로 확장성이 높습니다. 문서, wiring, firmware flashing, case, configuration, development command가 공개되어 있어 사용자가 직접 제작하거나 프로젝트에 기여할 수 있습니다.

결론적으로 ChaosDMX는 ESP32와 W5500을 활용해 네트워크 조명 제어 데이터와 실제 DMX 장비를 연결하는 실용적인 wired/wireless DMX interface입니다.
