📌 Overview

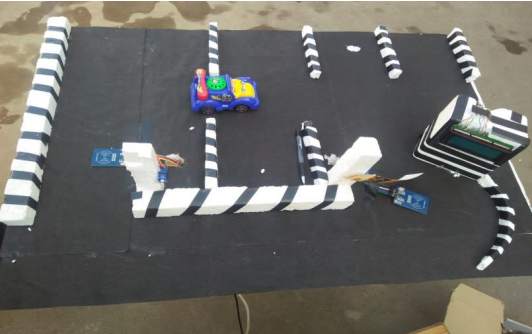

이 프로젝트는 RFID 기반 자동 주차 관리 시스템으로, 논문에서는 수동 주차 관리 방식의 비효율성을 해결하기 위한 프로토타입으로 제안되었다.

주차장에서는 빈 공간을 찾기 위해 차량이 반복적으로 이동하면서 시간 지연, 연료 낭비, 혼잡이 발생한다. 또한 출입을 수동으로 관리할 경우 인력 비용이 증가하고, 무단 주차와 같은 보안 문제도 발생한다.

이를 해결하기 위해 본 프로젝트는 다음과 같은 접근을 취한다.

RFID 태그를 이용한 차량 자동 인증

주차 공간 상태를 서버(DB)에 저장 및 관리

WIZnet W5100 Ethernet을 이용한 유선 네트워크 기반 IoT 구조

논문에서는 특히 주차장과 같은 고정형 설비 환경에서 네트워크 안정성이 중요하다고 언급하며, 이를 위해 유선 Ethernet 기반 통신 구조를 채택하였다.

📌 KEY FUNCTION

Q. 이 시스템은 어떤 기능을 하나요?

RFID 차량 인증: 입구와 출구에서 RFID 태그를 인식해 차량을 구분합니다.

자동 차단기 제어: 인증 결과에 따라 서보모터가 차단기를 자동으로 개폐합니다.

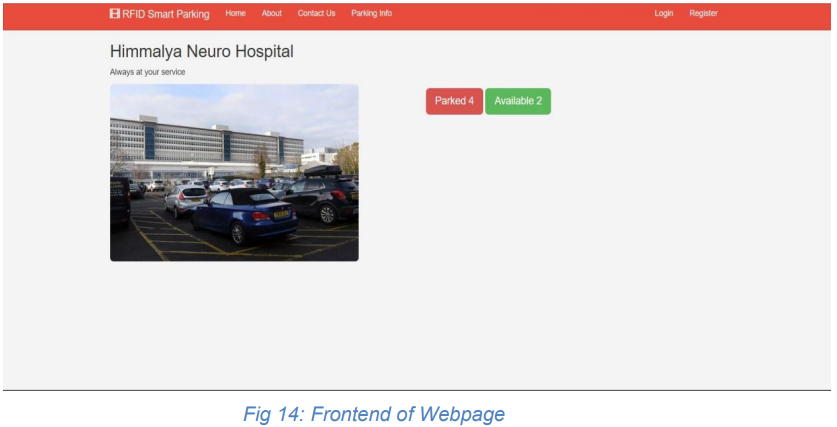

주차 상태 관리: 사용 중인 주차 공간과 잔여 공간을 계산해 표시합니다.

서버 연동: Ethernet을 통해 사용자 정보와 주차 기록을 서버에 저장합니다.

통합 결제: 재방문 고객은 일상적 현금 지급 대신 계좌 청구 및 애플리케이션 결제를 이용할 수 있습니다. 이는 또한 귀중한 사용자 피드백 및 고객 충성도 프로그램을 가능하게 할 수 있습니다.

이 기능들은 하나의 Arduino Mega에서 통합 제어되며, 실시간으로 동작합니다.

📌 SYSTEM ARCHITECTURE

논문에 제시된 시스템 구조는 중앙 제어형 IoT 아키텍처를 따른다.

전체 구성 흐름

차량 / RFID 태그: 차량을 식별하는 사용자 인증 수단

RFID 리더: 입·출구에서 태그를 인식

Arduino Mega: 센서 데이터 처리 및 전체 로직 제어

WIZnet W5100 Ethernet Shield: 서버와의 유선 네트워크 통신 담당

Web Server + Database: 사용자 정보, 주차 기록, 공간 상태 저장

논문에 포함된 System Block Diagram에서는 RFID → MCU → Ethernet → Server로 이어지는 흐름이 명확하게 나타나 있으며, 이 구조를 통해 주차 상태가 실시간으로 서버에 반영된다.

이 아키텍처의 핵심은 MCU가 모든 네트워크 처리를 직접 하지 않고, WIZnet Ethernet 모듈을 통해 안정적으로 서버와 연결된다는 점이다.

그 결과, 주차 제어 장치는 하나의 유선 이더넷 IoT 노드로 동작하며, 장시간 연속 운용이 가능한 구조를 갖는다.

📌 WIZNET PERSPECTIVE

Q. 이 프로젝트에서 WIZnet은 왜 중요한가요?
WIZnet W5100은 TCP/IP 스택을 하드웨어로 처리해, Arduino가 네트워크 통신을 직접 구현하지 않아도 됩니다. 덕분에 코드 구조가 단순해지고 시스템 안정성이 높아집니다.

Q. 어떤 환경에 특히 적합한가요?

고정 설치형 IoT 시스템

항상 안정적인 네트워크가 필요한 설비

Wi-Fi 대신 유선 Ethernet이 적합한 환경

📌 SHORT SUMMARY

이 프로젝트는 RFID 기반 차량 인증과 WIZnet W5100 Ethernet을 결합해 구현한 스마트 주차 시스템입니다. 복잡한 네트워크 설정 없이도 안정적인 IoT 구조를 만들 수 있으며, 주차장과 같은 고정형 설비에 적합한 Maker UCC 프로젝트입니다.

WIZnet Ethernet을 활용한 IoT 프로젝트를 시작하고 싶은 Maker에게 실전적인 참고 사례가 될 수 있습니다.
