Overview

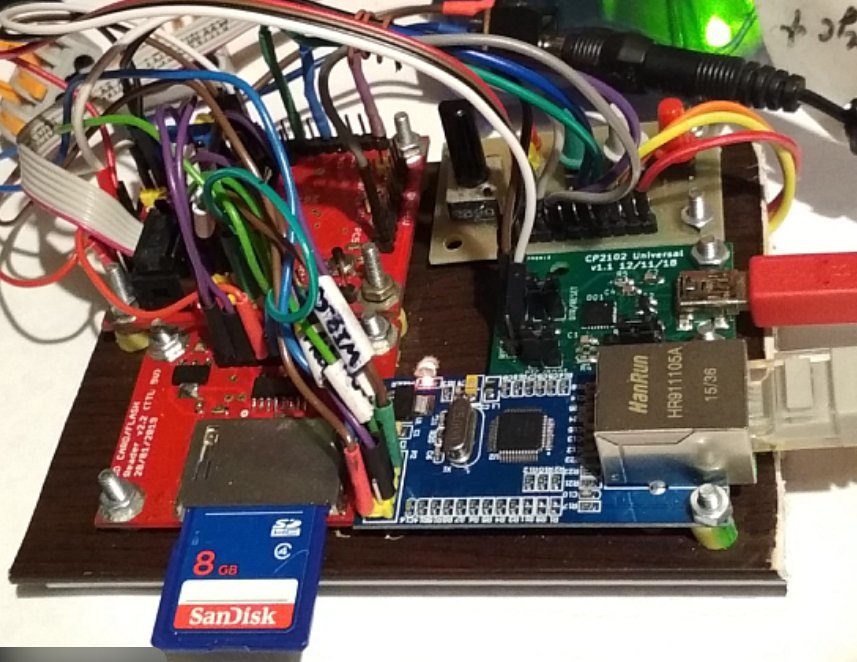

이 프로젝트는 ATmega1284P(8-bit AVR) + WIZnet W5500 Ethernet 조합으로, Blynk 클라우드에 연결되는 유선 이더넷 IoT 노드를 구현한 예제입니다. 사용자는 스마트폰 Blynk 앱에서 버튼/슬라이더/게이지를 통해 LED·릴레이 제어 및 센서 모니터링을 간단히 할 수 있습니다.

또한 공장/빌딩 설비처럼 안정적인 네트워크가 중요한 환경에서 Wi-Fi 대신 유선 Ethernet 기반 IoT가 유리하다는 배경을 바탕으로, **네트워크 처리는 W5500(하드웨어 TCP/IP)**에 맡기고 MCU는 애플리케이션 로직에 집중하는 구조를 보여줍니다.

KEY FUNCTION

Q. 이 시스템은 어떤 기능을 하나요?

Blynk 서버 연결 유지: W5500 기반 TCP 연결로 클라우드와 안정적으로 통신

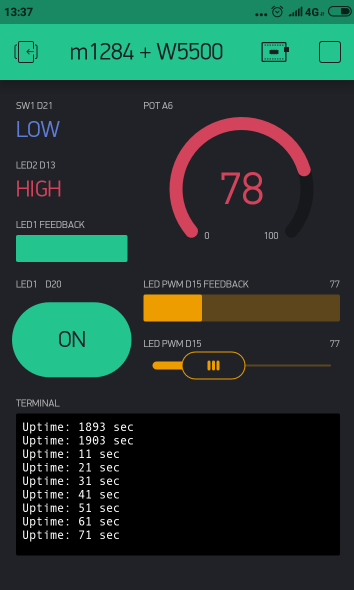

앱 기반 원격 제어: Blynk 앱 UI(버튼/슬라이더)로 LED·릴레이 제어

실시간 모니터링: 센서 값을 앱의 게이지/그래프로 확장 표시 가능

디버깅/상태 확인: 시리얼 로그로 IP/게이트웨이/접속 상태 확인

(실제 테스트 흐름: Blynk 프로젝트 생성→Auth Token 발급→펌웨어에 토큰/서버 설정→업로드→부팅 로그 확인→앱에서 Online 및 제어 동작 확인)

SYSTEM ARCHITECTURE

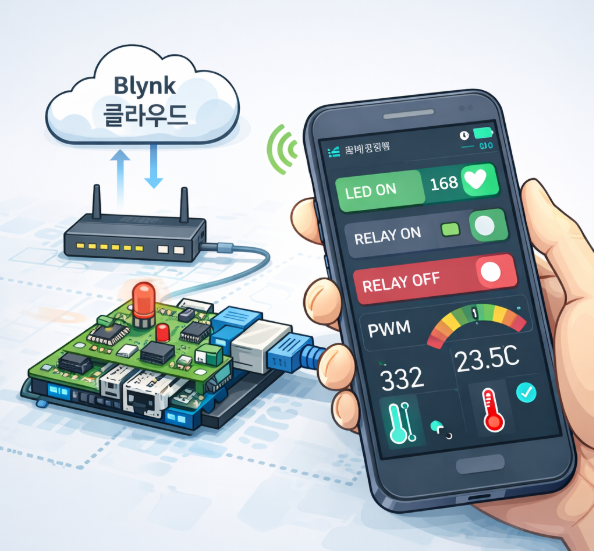

전체 구성 흐름

Smartphone (Blynk App): 사용자 UI (제어/모니터링)

Blynk Cloud Server: 디바이스 세션/데이터 중계

ATmega1284P: I/O 제어, 센서 처리, 애플리케이션 로직

WIZnet W5500 (Ethernet): PHY+MAC+TCP/IP 스택 내장, 소켓 통신 담당

LAN (공유기/스위치): 유선 네트워크 연결

핵심 포인트

MCU가 TCP/IP 전체를 직접 구현하지 않고, SPI로 W5500의 소켓 API만 제어해 작은 8-bit MCU에서도 클라우드 연결형 유선 IoT 노드를 만들 수 있다는 점이 핵심입니다.

WIZNET PERSPECTIVE

Q. 이 프로젝트에서 WIZnet은 왜 중요한가요?

W5500이 TCP/IP 스택을 하드웨어로 처리 → MCU 코드/메모리 부담 감소

연결 유지/재전송/체크섬 등 네트워크 안정성 요소를 칩에서 담당 → 구조 단순화 + 안정성 향상

Q. 어떤 환경에 특히 적합한가요?

고정 설치형 설비 IoT, 장시간 연속 운용, Wi-Fi가 불안정한 현장

교육/데모: “8-bit MCU + 하드웨어 TCP/IP + 클라우드 앱”을 한 번에 경험 가능한 레퍼런스

SHORT SUMMARY

ATmega1284P + WIZnet W5500으로 Blynk 클라우드에 연결되는 유선 이더넷 IoT 노드를 구현한 프로젝트입니다. 하드웨어 TCP/IP 기반이라 작은 MCU에서도 네트워크 구성이 단순하고 안정적이며, 앱으로 손쉽게 제어·모니터링을 확장할 수 있어 현장형 유선 IoT 레퍼런스로 활용하기 좋습니다
