SecuritySensor4ToMQTT — Turning a Wired Alarm Loop into an MQTT Event Stream

#HomeSecurity #MQTT #EOLResistor #AlarmPanel #Arduino #WIZnet #W5100 #TOE #TCP #HomeAutomation

📚 Context: Hobby / home-automation building block, published by SuperHouse Automation Pty Ltd (Jonathan Oxer) in 2015. A compact, single-sketch Arduino firmware. Implementation status: Code-complete and field-oriented — network bring-up, MAC-from-ROM, 6-state sensor supervision, and live MQTT publishing are all present in the sketch. The repository is code-only (no captured logs/screenshots), so behaviour is verified from the source, not from bundled test artifacts.

01 — What is this project?

Traditional wired intrusion alarms are wonderfully reliable but stubbornly closed. A classic panel sits in a cupboard, reads its End-of-Line (EOL) resistor loops, and — if you're lucky — dials a monitoring centre. Getting those same sensor states into a modern smart-home stack (Home Assistant, Node-RED, a phone dashboard) usually means either ripping the panel out or bolting on an expensive proprietary bridge.

SecuritySensor4ToMQTT takes the opposite approach: it is the panel, but it speaks MQTT natively. The firmware reads up to four security sensors wired with End-of-Line resistors into analog inputs, classifies each loop into one of six electrically-distinct states, and publishes every state change to an MQTT broker as a plain, easy-to-consume message.

Because it uses EOL resistors rather than simple dry contacts, it doesn't just know "open vs closed" — it can tell Normal, Tamper, Alarm, Alarm+Tamper, Shorted, and Cut apart by measuring where the analog reading lands. That is genuine alarm-grade supervision: a snipped wire or a shorted loop is reported as an event, not silently ignored.

The end result is a small, always-on box that turns a professional wired sensor topology into a stream of MQTT events any home-automation platform can subscribe to — with an optional on-device colour OLED for local status.

02 — Why MQTT + EOL supervision?

🔷 EOL resistors = tamper-aware sensing, not just on/off

A dry-contact sensor gives you one bit. An EOL-resistor loop gives you a value. By placing a known resistor at the far end of the loop, the panel can distinguish a healthy "Normal" loop from an "Alarm" (contact opened), a "Tamper" (enclosure interfered with), a "Cut" wire, or a "Shorted" loop. The project encodes this directly as ADC threshold bands (0–162 Short, 163–409 Normal, 410–551 Tamper, 552–641 Alarm, 642–848 Alarm+Tamper, 849–1023 Cut). This is the difference between a hobby reed switch and a supervised security zone.

🔷 MQTT = drop-in integration with the modern smart home

Rather than inventing a protocol, the firmware publishes to standard MQTT topics (sensors for state changes, events on startup). That means it works out-of-the-box with Mosquitto, Home Assistant, Node-RED, or any dashboard that speaks MQTT — no custom server, no polling, just lightweight pub/sub over a persistent TCP connection.

🔷 Always-on, low-overhead, and cheap to duplicate

Each panel carries a panelId, so you can scatter several boxes around a building and let them all report to one broker with unambiguous message prefixes. The design is deliberately minimal — one sketch, a couple of libraries — which keeps it approachable and easy to reproduce.

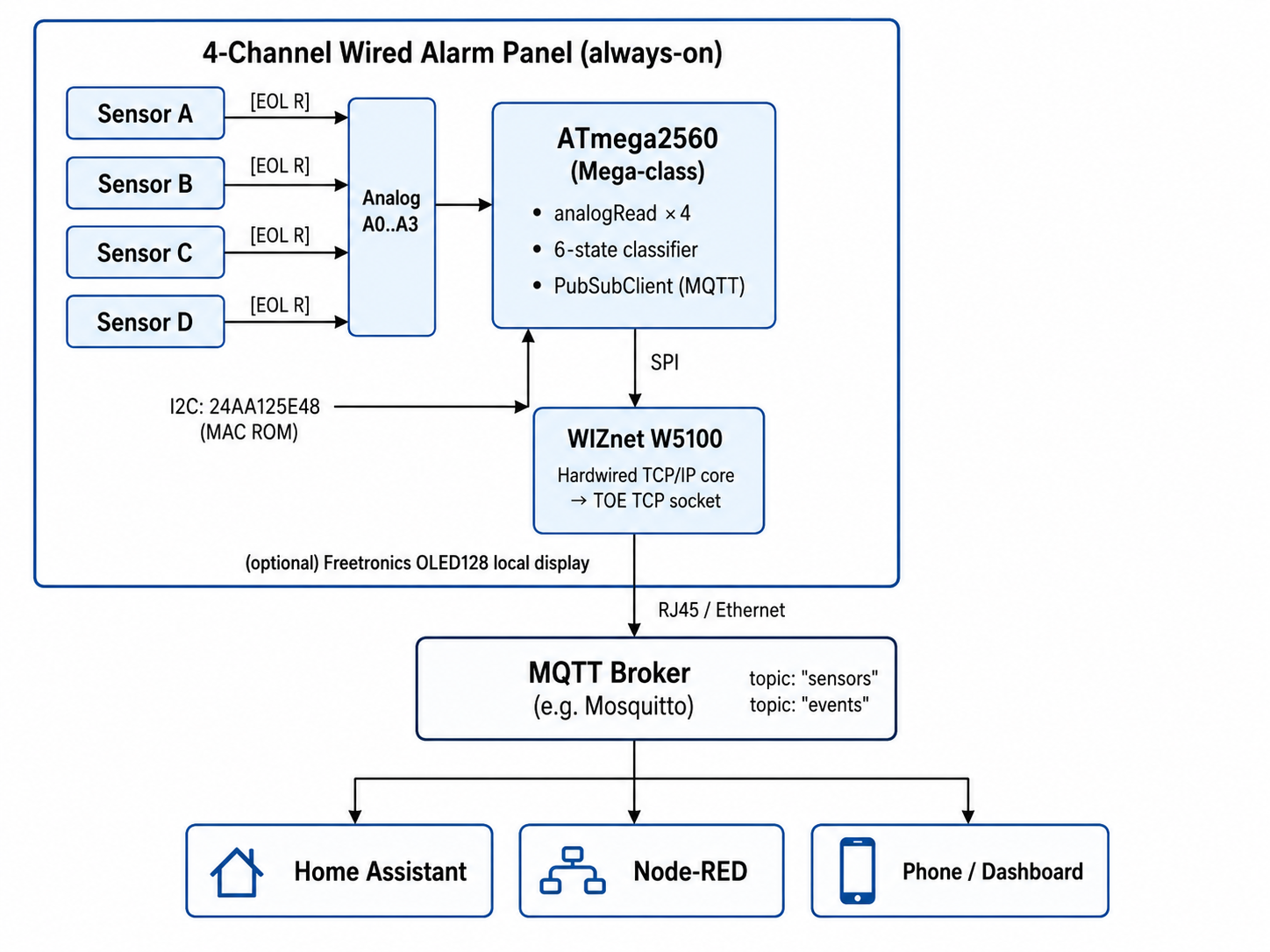

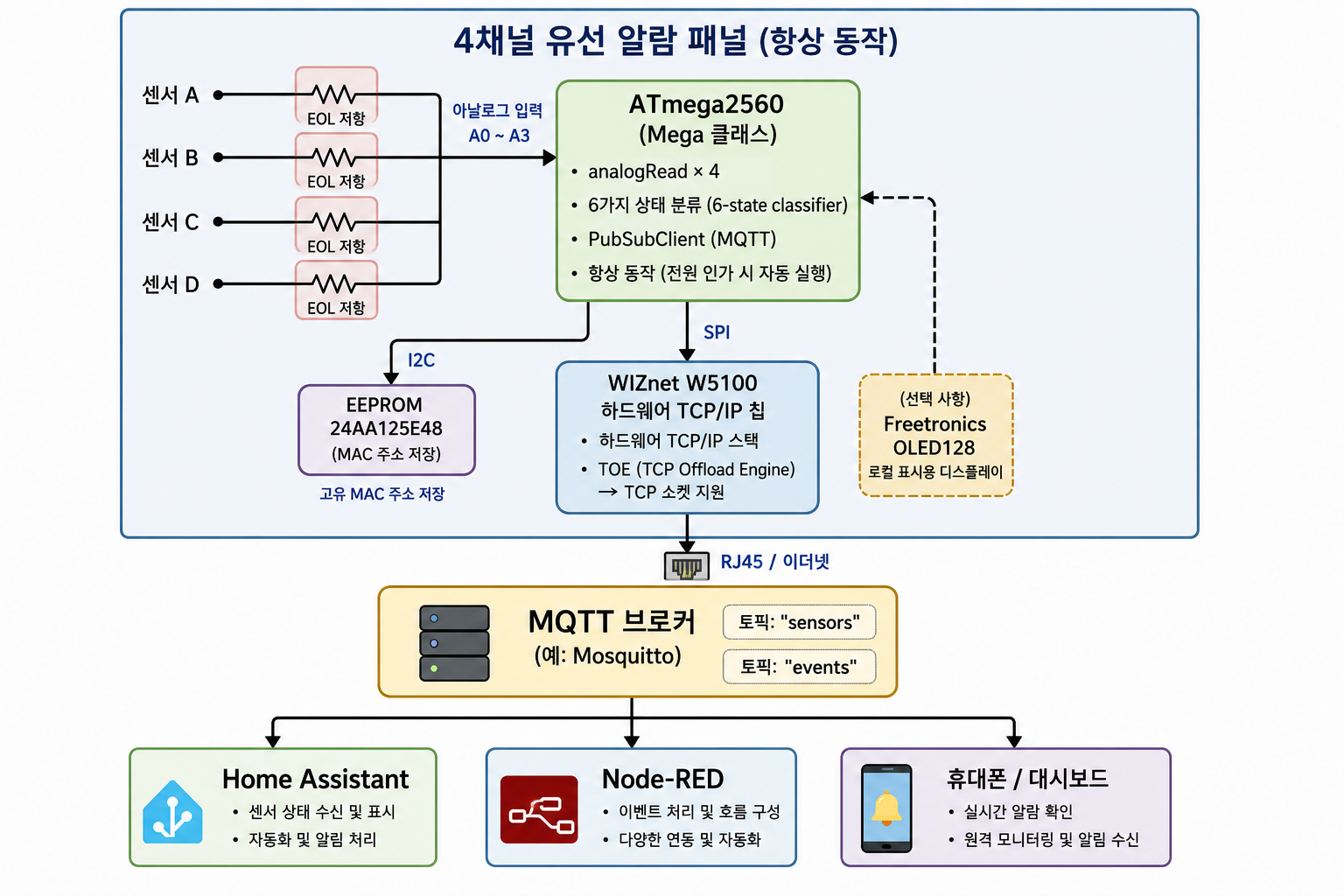

03 — System architecture

04 — Why WIZnet W5100? ⭐

🔷 The technical core: a hardwired TCP/IP stack next to a small MCU

The panel runs on an ATmega2560-class Arduino board (the sketch uses digital pins up to 53 and an I2C MAC ROM, the hallmark of a Freetronics EtherMega-style board). That MCU has generous flash but only a few kilobytes of SRAM — and it is already busy continuously sampling four analog loops, running a state machine, driving an OLED, and maintaining an MQTT session. Handing the entire TCP/IP job to software would be the wrong trade.

The WIZnet W5100 solves exactly this. It integrates a hardwired TCP/IP core (TCP, UDP, ICMP, IPv4, ARP) plus the 10/100 Ethernet MAC & PHY, exposes 4 independent hardware sockets backed by a 16 KB internal TX/RX buffer, and connects to the MCU over SPI. The three-way handshake, retransmissions, checksums and ACKs all happen inside the W5100 silicon — the ATmega only reads and writes socket payloads.

🔷 Socket mode used: TOE TCP (Sn_MR_TCP)

This project lives entirely in the W5100's TCP Offload Engine (TOE) TCP mode. The MQTT client (PubSubClient) opens a persistent TCP connection to the broker on port 1883 (client.connect(...)) and publishes over it (client.publish("sensors", ...)). No UDP, no MACRAW — just a rock-solid offloaded TCP session, which is exactly what a long-lived MQTT link to an always-on alarm panel wants.

🔷 Advantage over the alternatives

Compared with a MAC+PHY-only chip like the ENC28J60, which forces a software TCP/IP stack (e.g. UIPEthernet) that consumes precious SRAM and CPU, the W5100 gives this panel a reliable network link at near-zero MCU cost. On a device that must never drop its alarm-reporting connection while simultaneously supervising four zones, that offload is the difference between "works on the bench" and "runs for months in a cupboard." It also drops straight into the standard Arduino Ethernet library, so the whole network layer is a handful of lines (Ethernet.begin(mac) and away it goes).

🔷 Verified evidence ✅

• Network bring-up in code: Ethernet.begin(mac) (DHCP) and Ethernet.begin(mac, ip) (static) — both paths present. The source even comments the intent: "setup the Ethernet library to talk to the Wiznet board."
• Live MQTT over TCP: PubSubClient client(server, 1883, callback), client.connect(...), client.publish("sensors", ...) and a startup client.publish("events", "Starting up").
• Production-style identity: unique MAC pulled from an I2C ROM (Microchip 24AA125E48) with a static fallback.
• Genuine supervision: six ADC threshold bands encode Short / Normal / Tamper / Alarm / Alarm+Tamper / Cut.

05 — Key components

🌐 WIZnet W5100 — TOE TCP socket mode

The networking heart of the panel. Hardwired TCP/IP core with integrated MAC & PHY, 4 hardware sockets, 16 KB buffer, SPI host interface. Here it carries a single persistent TOE TCP connection to the MQTT broker.

🧠 ATmega2560-class Arduino (Freetronics EtherMega-style)

Samples the four analog loops, runs the 6-state classifier, and hosts the MQTT client. Uses pins up to 53 → a Mega-class MCU rather than an Uno.

📟 Microchip 24AA125E48 MAC ROM (I2C)

Provides a globally-unique, burned-in MAC address so multiple panels never collide on the network — read over I2C at boot.

📚 PubSubClient (MQTT)

Lightweight Arduino MQTT client handling the publish/subscribe session to the broker.

🖥️ Freetronics OLED128 (optional, FTOLED)

128×128 colour OLED for on-device status and event display when a headless box isn't desired.

🔌 EOL-resistor sensor loops ×4

End-of-Line resistors turn each sensor into a supervised analog loop, enabling tamper/cut/short discrimination rather than plain open/closed.

06 — Application scenarios

01. Retrofitting a legacy wired alarm into a smart home Reuse existing EOL-resistor sensor wiring, but publish every zone change to MQTT so Home Assistant or Node-RED can automate lights, notifications, or sirens.

02. Multi-zone home / small-office intrusion monitoring Four supervised zones per box, with tamper and wire-cut detection — meaningful security coverage that a phone dashboard can watch in real time.

03. Perimeter supervision that survives sabotage Because the loop is supervised, a cut or shorted wire is itself an event. An intruder disabling a sensor triggers an alarm instead of a silent blind spot.

04. Distributed panels across a building Deploy several units, each with a distinct panelId, all publishing to one broker — a cheap way to cover a whole site while keeping messages unambiguous.

Conclusion

A wired burglar-alarm loop is about as far from "networking gear" as home hardware gets — yet here a WIZnet W5100 quietly carries every alarm event onto the network, turning a closed panel into an open MQTT stream.

• ✅ Four supervised EOL-resistor zones with six discriminated states (Normal / Tamper / Alarm / Alarm+Tamper / Short / Cut)
• ✅ Reliable, always-on network link via WIZnet W5100 in TOE TCP mode — offloaded TCP at near-zero MCU cost
• ✅ Native MQTT pub/sub (PubSubClient) → drops straight into Home Assistant / Node-RED / any MQTT dashboard
• ✅ Production-style unique MAC from I2C ROM with DHCP-or-static flexibility
• ✅ Optional on-device colour OLED status without any extra host
• ✅ Multi-panel scalable via per-box panelId
• ✅ Reach: from FPGA firewalls to end-of-line alarm resistors, WIZnet silicon keeps turning up wherever something has to reliably talk IP — including inside a domestic security panel.

07 — Similar Projects on WIZnet Makers

The WIZnet Makers platform already hosts a small cluster of wired-security and sensor-to-broker projects. Placing SecuritySensor4ToMQTT among them shows a clear spectrum — from bare sensor demos to full supervised-and-published panels.

• Intrusion detection system using W5100 + Arduino — a W5100 + Arduino intrusion-detection build; the closest sibling in silicon and MCU family. (maker.wiznet.io/WIZnet/projects/intrusion-detection-system-using-w5100-arduino/)
• A simple burglar Alarm: motion sensor, noise sensor and ethernet shield — reads motion and noise sensors over an Ethernet shield; multi-sensor alarm, different sensing style. (maker.wiznet.io/Alan/projects/a-simple-burglar-alarm...)
• Proof of Concept Door Alarm — an Ethernet-shield door-alarm example, monitored via the Arduino platform. (maker.wiznet.io/WIZnet/projects/proof-of-concept-door-alarm/)
• Arduino MEGA + Ethernet Shield + PIR — a Mega-class board reading a PIR sensor and surfacing data to phone/desktop. (maker.wiznet.io/WIZnet/projects/arduino-mega-ethernet-shield-pir/)
• Send data from DHT11 sensor using MQTT with Pi Pico and W5500 — the modern MQTT counterpart: a Pico + W5500 pushing sensor data over MQTT. (maker.wiznet.io/wiz_chandana/projects/send-data-from-dht11-sensor-using-mqtt-with-pi-pico-and-w5500/)

Insight: This ecosystem spans two axes — sensing sophistication (dry-contact/PIR demos vs. supervised EOL loops) and reporting maturity (view-on-a-web-page vs. MQTT pub/sub). Most of the security-domain entries sit at the demo end of one axis or the other. SecuritySensor4ToMQTT is distinctive because it lands high on both at once: genuine alarm-grade EOL supervision and clean MQTT integration. The DHT11+Pico+W5500 project shows where the platform's newer hardware takes the same sensor-to-broker pattern — but toward environmental telemetry rather than security. In short, this project is the "grown-up alarm panel" of the cluster.

Q&A

Q. Which WIZnet socket mode does this use, and why not UDP? A. It uses TOE TCP (Sn_MR_TCP). MQTT rides on a persistent TCP connection, and for an always-on alarm reporter you want TCP's guaranteed, ordered delivery and connection awareness — a dropped/re-established session is itself information. UDP would trade that reliability away for latency the application doesn't need.

Q. Does the W5100 do the TCP work, or the ATmega? A. The W5100 does it. Its hardwired TCP/IP core handles the handshake, retransmission, checksums and ACKs in silicon; the ATmega only reads/writes socket payloads over SPI. That offload is precisely why an 8 KB-SRAM MCU can comfortably supervise four zones and hold an MQTT link.

Q. What makes the sensing "supervised" rather than a simple switch? A. The End-of-Line resistors. By measuring the analog value of each loop (not just open/closed), the firmware distinguishes Normal, Tamper, Alarm, Short and Cut — so tampering or a severed wire is reported as an event instead of being silently missed.

Q. Could this be moved to a newer WIZnet part? A. Conceptually yes — the same TOE TCP / MQTT pattern maps cleanly onto W5100S or W5500 (as the Pico + W5500 sibling project demonstrates), which is a natural modernization path for anyone rebuilding this today.
