PROJECT DESCRIPTION

1. Project Background and Technical Goals

This project was initiated to provide a secure and reliable network connectivity solution for IoT development. Existing Arduino Mega-compatible boards often lack integrated security features and reliable Ethernet connectivity, forcing developers to use multiple add-on shields. This project combines secure connectivity, data logging, and industrial-grade components into a single unified platform. The primary goal is to enable developers to build secure networked applications without the complexity of integrating multiple hardware components. Specifically, the project utilizes the W6100 Ethernet controller to ensure IPv4/IPv6 dual-stack support and leverages the SE050 EdgeLock secure element for hardware-based cryptographic operations.

2. Key Technical Elements and Selection Reasons (Methodology)

Components were selected based on security requirements, performance, and Arduino Mega compatibility.

Main Microcontroller (ATmega2560): Selected to maintain full compatibility with the extensive Arduino Mega ecosystem, including shields, libraries, and development tools.

Ethernet Controller (WIZnet W6100): This chip features a hardware TCP/IP stack supporting both IPv4 and IPv6. It was adopted as a core component due to its 10/100 Mbps speed, Auto-MDIX support, and low-latency SPI communication.

Secure Element (NXP SE050C2): Provides hardware-based security features including secure key storage, cryptographic acceleration, and authentication. Essential for IoT applications requiring robust security.

Inertial Measurement Unit (ISM330DHCX): ST's high-performance IMU with AI-ready features, enabling motion sensing and orientation detection for industrial applications.

Real-Time Clock (MCP7940N): Microchip's RTC with battery backup ensures accurate timekeeping even during power loss, critical for data logging applications.

USB-Serial Bridge (CH340N): Cost-effective USB interface with automatic driver installation, simplifying development workflow.

3. In-depth Analysis of Hardware Operating Principles (Hardware Mechanics)

The system operates on an integrated architecture where all peripherals communicate through well-defined interfaces.

Power Management: The board supports dual power input - 5V 2A via USB-C and 6V-32V via VIN. The AP63205 DC-DC converter provides efficient step-down conversion with minimal heat generation.

Network Communication: The W6100 connects via SPI to the ATmega2560, offloading TCP/IP processing to hardware. This allows the MCU to focus on application logic rather than network stack management.

Security Operations: The SE050 secure element communicates via I2C, providing hardware-isolated cryptographic operations. Keys never leave the secure element, protecting against software-based attacks.

Sensor Integration: The ISM330DHCX IMU and MCP7940N RTC share the I2C bus with level shifting to support both 3.3V and 5V devices.

Configurable I/O: Jumper-selectable pins (D3, D6, D8, D9, D13) allow developers to connect these signals either to standard headers or integrated peripherals.

4. Communication Interface: W6100 and Hardware Security Integration

Secure network communication requires both reliable connectivity and cryptographic protection.

W6100 Hardware TCP/IP Stack: Unlike software-based network stacks, the W6100 handles protocol processing in dedicated hardware logic. This eliminates the overhead and potential vulnerabilities of software implementations.

IPv4/IPv6 Dual-Stack Support: The W6100 natively supports both IPv4 and IPv6, future-proofing applications for modern network environments.

SE050 Security Features:

• Secure Key Storage: Private keys are generated and stored within the secure element
• TLS/SSL Acceleration: Hardware-accelerated cryptographic operations for secure communications
• Authentication: Device identity verification and secure boot support

I2C Level Shifting: The board includes level-shifted I2C connections, allowing simultaneous use of 3.3V peripherals (via dedicated header) and 5V peripherals (via standard Mega headers).

5. Software Implementation and Integration (Software & Coding)

The platform is designed for seamless integration with the Arduino ecosystem.

Arduino IDE Compatibility: Full support for Arduino IDE and all standard libraries. Developers can use familiar tools and extensive community resources.

W6100 Library Support: WIZnet provides comprehensive Arduino libraries for the W6100, enabling quick implementation of network features including HTTP, MQTT, and raw socket communication.

SE050 Plug & Trust Middleware: NXP's middleware stack provides APIs for secure element operations, including key management, encryption/decryption, and digital signatures.

IMU Data Processing: The ISM330DHCX supports embedded machine learning features, allowing on-chip processing of motion patterns.

Data Logging Workflow:

• MicroSD Storage: Local data logging with FAT filesystem support
• RTC Timestamps: Accurate time stamping of logged data with battery backup
• Network Upload: Secure transmission of logged data to remote servers

6. Project Results and Conclusion

This project demonstrates that secure IoT development can be achieved with an integrated, cost-effective platform.

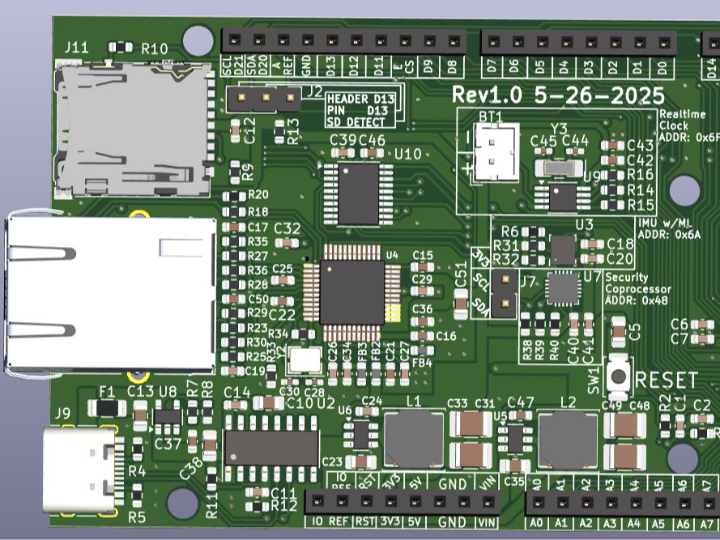

Technical Achievement: Successfully integrated Ethernet connectivity, hardware security, motion sensing, and real-time clock functionality into a single Arduino Mega-compatible board.

Security Benefits: Hardware-based security through the SE050 secure element provides protection superior to software-only solutions, essential for industrial and commercial IoT deployments.

Scalability: The platform serves as a foundation for various applications including industrial monitoring, secure data acquisition, and networked control systems.

Conclusion: The Secure Connectivity Development Platform provides an economical and secure alternative to proprietary industrial control solutions while maintaining full compatibility with the Arduino ecosystem.

1. 프로젝트 배경 및 기술적 목표

이 프로젝트는 IoT 개발을 위한 안전하고 신뢰성 있는 네트워크 연결 솔루션을 제공하기 위해 시작되었습니다. 기존의 Arduino Mega 호환 보드들은 통합된 보안 기능과 신뢰성 있는 이더넷 연결이 부족하여 개발자들이 여러 개의 추가 쉴드를 사용해야 했습니다. 이 프로젝트는 보안 연결, 데이터 로깅, 산업용 등급의 부품들을 하나의 통합 플랫폼에 결합합니다. 주요 목표는 개발자들이 복잡한 하드웨어 통합 없이 보안 네트워크 애플리케이션을 구축할 수 있도록 하는 것입니다. 특히 W6100 이더넷 컨트롤러를 활용하여 IPv4/IPv6 듀얼 스택 지원을 보장하고, SE050 EdgeLock 보안 요소를 통해 하드웨어 기반 암호화 연산을 수행합니다.

2. 핵심 기술 요소 및 선정 이유 (Methodology)

보안 요구사항, 성능, Arduino Mega 호환성을 기반으로 부품을 선정하였습니다.

메인 마이크로컨트롤러 (ATmega2560): 쉴드, 라이브러리, 개발 도구를 포함한 광범위한 Arduino Mega 생태계와의 완전한 호환성을 유지하기 위해 선정되었습니다.

이더넷 컨트롤러 (WIZnet W6100): IPv4와 IPv6를 모두 지원하는 하드웨어 TCP/IP 스택을 내장하고 있습니다. 10/100 Mbps 속도, Auto-MDIX 지원, 저지연 SPI 통신으로 인해 핵심 부품으로 채택되었습니다.

보안 요소 (NXP SE050C2): 보안 키 저장, 암호화 가속, 인증을 포함한 하드웨어 기반 보안 기능을 제공합니다. 강력한 보안이 필요한 IoT 애플리케이션에 필수적입니다.

관성 측정 장치 (ISM330DHCX): AI 기능이 탑재된 ST의 고성능 IMU로, 산업용 애플리케이션을 위한 모션 감지 및 방향 감지가 가능합니다.

실시간 시계 (MCP7940N): 배터리 백업이 있는 Microchip의 RTC로 전원 손실 시에도 정확한 시간 유지를 보장하며, 데이터 로깅 애플리케이션에 필수적입니다.

USB-시리얼 브리지 (CH340N): 자동 드라이버 설치가 가능한 비용 효율적인 USB 인터페이스로, 개발 워크플로우를 단순화합니다.

3. 하드웨어 작동 원리에 대한 심층 분석 (Hardware Mechanics)

시스템은 모든 주변 장치가 잘 정의된 인터페이스를 통해 통신하는 통합 아키텍처로 작동합니다.

전원 관리: 보드는 USB-C를 통한 5V 2A와 VIN을 통한 6V-32V의 이중 전원 입력을 지원합니다. AP63205 DC-DC 컨버터는 최소한의 발열로 효율적인 강압 변환을 제공합니다.

네트워크 통신: W6100은 SPI를 통해 ATmega2560에 연결되어 TCP/IP 처리를 하드웨어로 오프로딩합니다. 이를 통해 MCU는 네트워크 스택 관리가 아닌 애플리케이션 로직에 집중할 수 있습니다.

보안 연산: SE050 보안 요소는 I2C를 통해 통신하며, 하드웨어로 격리된 암호화 연산을 제공합니다. 키는 보안 요소를 절대 벗어나지 않아 소프트웨어 기반 공격으로부터 보호됩니다.

센서 통합: ISM330DHCX IMU와 MCP7940N RTC는 I2C 버스를 공유하며, 3.3V와 5V 장치 모두를 지원하기 위한 레벨 시프팅이 적용되어 있습니다.

설정 가능한 I/O: 점퍼로 선택 가능한 핀(D3, D6, D8, D9, D13)을 통해 개발자는 이러한 신호를 표준 헤더 또는 통합 주변 장치에 연결할 수 있습니다.

4. 통신 인터페이스: W6100과 하드웨어 보안 통합

보안 네트워크 통신에는 신뢰할 수 있는 연결과 암호화 보호가 모두 필요합니다.

W6100 하드웨어 TCP/IP 스택: 소프트웨어 기반 네트워크 스택과 달리, W6100은 전용 하드웨어 로직에서 프로토콜 처리를 수행합니다. 이를 통해 소프트웨어 구현의 오버헤드와 잠재적 취약점을 제거합니다.

IPv4/IPv6 듀얼 스택 지원: W6100은 IPv4와 IPv6를 모두 네이티브로 지원하여 현대 네트워크 환경에 대비한 애플리케이션을 구축할 수 있습니다.

SE050 보안 기능:

• 보안 키 저장: 개인 키가 보안 요소 내에서 생성되고 저장됩니다
• TLS/SSL 가속: 보안 통신을 위한 하드웨어 가속 암호화 연산
• 인증: 장치 신원 확인 및 보안 부팅 지원

I2C 레벨 시프팅: 보드에는 레벨 시프트된 I2C 연결이 포함되어 있어 3.3V 주변 장치(전용 헤더 사용)와 5V 주변 장치(표준 Mega 헤더 사용)를 동시에 사용할 수 있습니다.

5. 소프트웨어 구현 및 통합 (Software & Coding)

이 플랫폼은 Arduino 생태계와의 원활한 통합을 위해 설계되었습니다.

Arduino IDE 호환성: Arduino IDE 및 모든 표준 라이브러리를 완벽하게 지원합니다. 개발자는 익숙한 도구와 광범위한 커뮤니티 리소스를 활용할 수 있습니다.

W6100 라이브러리 지원: WIZnet은 W6100을 위한 포괄적인 Arduino 라이브러리를 제공하여 HTTP, MQTT, 원시 소켓 통신을 포함한 네트워크 기능을 빠르게 구현할 수 있습니다.

SE050 Plug & Trust 미들웨어: NXP의 미들웨어 스택은 키 관리, 암호화/복호화, 디지털 서명을 포함한 보안 요소 연산을 위한 API를 제공합니다.

IMU 데이터 처리: ISM330DHCX는 내장 머신 러닝 기능을 지원하여 칩 내에서 모션 패턴 처리가 가능합니다.

데이터 로깅 워크플로우:

• MicroSD 저장: FAT 파일시스템을 지원하는 로컬 데이터 로깅
• RTC 타임스탬프: 배터리 백업으로 로깅된 데이터의 정확한 시간 기록
• 네트워크 업로드: 원격 서버로의 로깅된 데이터 보안 전송

6. 프로젝트 결과 및 결론

이 프로젝트는 통합되고 비용 효율적인 플랫폼으로 보안 IoT 개발이 가능함을 증명합니다.

기술적 성과: 이더넷 연결, 하드웨어 보안, 모션 감지, 실시간 시계 기능을 하나의 Arduino Mega 호환 보드에 성공적으로 통합하였습니다.

보안 이점: SE050 보안 요소를 통한 하드웨어 기반 보안은 소프트웨어 전용 솔루션보다 우수한 보호를 제공하며, 산업용 및 상업용 IoT 배포에 필수적입니다.

확장성: 이 플랫폼은 산업용 모니터링, 보안 데이터 수집, 네트워크 제어 시스템을 포함한 다양한 애플리케이션의 기반이 됩니다.

결론: Secure Connectivity Development Platform은 Arduino 생태계와의 완전한 호환성을 유지하면서 독점적인 산업용 제어 솔루션을 대체할 수 있는 경제적이고 안전한 대안을 제공합니다.
