Project Overview

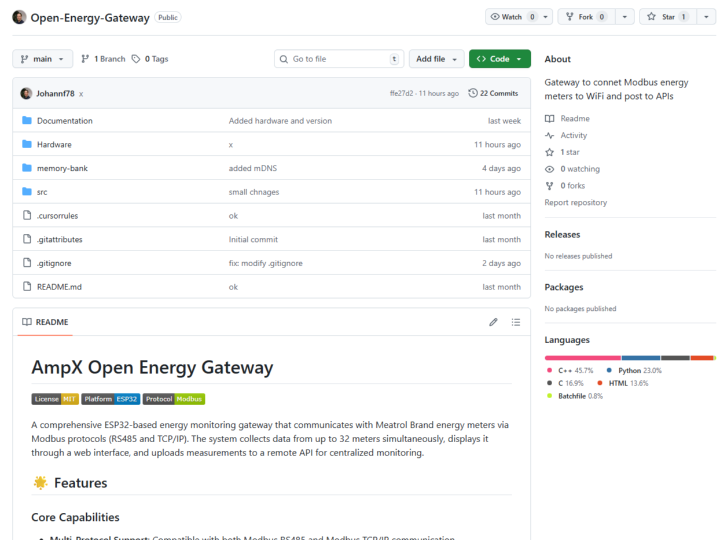

AmpX Open Energy Gateway is an open-source platform designed for smart metering data acquisition and visualization.
Built around the ESP32 and the WIZnet W5500 Ethernet module, it ensures Wi-Fi flexibility alongside deterministic wired communication for industrial applications.
The gateway supports both Modbus RS485 and Modbus TCP/IP, enabling real-time collection and monitoring of up to 32 meters, with periodic uploads to a remote server.

AmpX Open Energy Gateway는 ESP32와 WIZnet의 W5500 이더넷 모듈을 기반으로, 스마트 미터링 데이터를 안정적으로 수집하고 가시화하는 오픈소스 게이트웨이입니다.

Wi-Fi의 유연성과 Ethernet의 안정성을 동시에 제공하며, RS485와 TCP/IP 두 가지 Modbus 방식을 지원합니다.
이를 통해 최대 32대의 계량기를 실시간으로 모니터링할 수 있습니다.

Core Hardware

• MCU: ESP32-WROOM-32U
• Ethernet Support: WIZnet W5500 Lite Ethernet Module (TCP/IP version)
• Alternative Communication: RS485 (MAX485 module, separate build option)
• Status Indicators: Power, Meter, Wi-Fi, Internet, Server LEDs
• User Interface: Built-in web server with WebSocket real-time monitoring

메인 MCU는 ESP32-WROOM-32U이고, 유선 통신은 WIZnet W5500 Lite 모듈을 통해 이루어집니다.웹서버와 WebSocket을 활용한 사용자 인터페이스도 기본 내장되어 있습니다.

Main Features

• Modbus TCP/IP Acquisition: Collects energy meter data via wired Ethernet through the W5500
• Web Dashboard: Browser-based real-time visualization with 3-second refresh intervals
• API Upload: Periodic data uploads to remote servers in JSON format (30-second cycle)
• Flexible Build Options: Select RS485 or TCP/IP mode at compile time
• Troubleshooting Support: Clear guides for wiring, network setup, and termination issues
• Modular Firmware Design: Ethernet, Modbus, Web, and API functions structured as separate modules

• Modbus TCP/IP Acquisition: W5500을 통해 유선 네트워크 기반 미터 데이터 수집
• Web Dashboard: 브라우저에서 실시간 데이터 시각화 (3초 주기 갱신)
• API Upload: 30초 주기로 원격 서버 API에 계량 데이터 업로드(JSON 형식)
• Flexible Build: RS485 또는 TCP/IP 버전 선택 가능 (컴파일 시 옵션 설정)
• Troubleshooting Support: 네트워크·배선·종단저항 문제 해결 가이드 제공
• Modular Firmware: Ethernet, Modbus, Web, API 기능이 독립 모듈로 구성

주요 특징으로는 modbus tcpip 로 에너지 미터의 데이터를 수집하고 웹 대시보드에 실시간으로 모니터링을 지원하고 원격 서버에 주기적으로 데이터를 업로드합니다

Key Technologies

• WIZnet W5500 Ethernet: On-chip TCP/IP stack with 8 simultaneous sockets for stable, low-latency wired communication
• ESP32 MCU: Dual-core processor with integrated Wi-Fi/Bluetooth for versatile deployment
• WebSocket Protocol: Real-time updates to the local web dashboard
• RESTful API: Lightweight JSON transfer for reliable server integration

• WIZnet W5500 Ethernet: 온칩 TCP/IP 스택 + 8 소켓 지원으로 안정적이고 저지연 통신 보장
• ESP32 MCU: Wi-Fi/블루투스 기능을 갖춘 듀얼 코어 프로세서, 유연한 확장성 제공
• WebSocket Protocol: 웹 대시보드 실시간 데이터 갱신 구현
• RESTful API: 주기적 데이터 업로드를 위한 경량 JSON 전송

Applications & Benefits

• 스마트 빌딩/홈: 로컬 & 서버 동시 모니터링
• 산업 설비: Ethernet 기반 신뢰성 확보
• 스마트 그리드: 저비용·확장 가능한 클라우드 연동

Benefits

• Wi-Fi + Ethernet 동시 지원
• W5500 기반 안정성
• 오픈소스 확장성

The Open Energy Gateway showcases how WIZnet’s W5500 Ethernet technology transforms a DIY monitoring project into a robust, industry-ready gateway.
By combining ESP32, Modbus, WebSocket, and API-based uploads, it seamlessly bridges traditional energy metering systems with modern IoT platforms.
This makes it a compelling solution for smart home users, industrial engineers, and utility providers alike.

적용 분야로는 스마트 빌딩과 홈에서는 에너지 사용량을 로컬과 서버에서 동시에 모니터링할 수 있고, 산업 설비에서는 유선 Ethernet으로 안정성을 확보합니다.
또한 스마트 그리드 같은 대규모 네트워크에서도 확장이 용이합니다.
Wi-Fi와 Ethernet을 병행할 수 있고, 무엇보다 W5500의 안정성과 오픈소스 구조의 확장성이 큰 장점입니다.
