Intelligent Traffic Light Control System

AI-Based Multi-Intersection Signal Optimization Using Deep Reinforcement Learning

Project Overview

The Intelligent Traffic Light Control System is an AI-powered traffic management solution that optimizes signal timing across multiple intersections using Deep Reinforcement Learning (DQN) and real-time vehicle detection.

Problem Statement

Traditional fixed-time traffic signals cannot adapt to dynamic traffic conditions, resulting in:

• Long waiting times during peak hours
• Poor coordination between adjacent intersections
• Inefficient green wave progression

Unlike traditional fixed-time traffic lights, this system dynamically adapts to changing traffic conditions and coordinates adjacent intersections to form an efficient Green Wave, reducing congestion and waiting time.

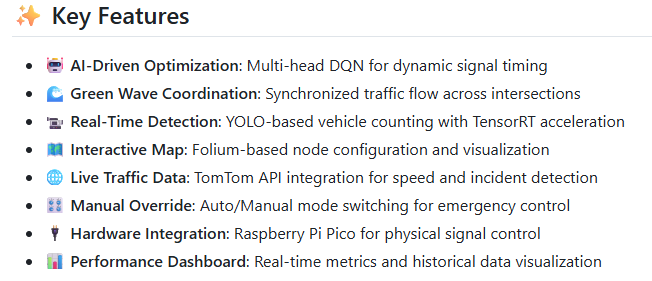

Key Highlights

• Simulation-based training with real-world deployment
• Centralized GUI for multi-intersection control
• Stable Ethernet-based IoT communication using WIZnet W5500

Hardware Components

A DQN-based adaptive traffic control system that:

• Learns optimal signal timing policies through simulation
• Adapts to real-time traffic conditions using camera-based vehicle detection
• Coordinates multiple intersections for smooth green wave progression
• Deploys on a real-world GUI with hardware integration

We developed and compared two DQN-based approaches to identify the optimal strategy for traffic signal control:

• Simpler state representation (no travel time focus)
• Single-output action space (combined discrete actions)
• Reward focuses on individual intersection optimization
• No explicit green wave coordination

• Serves as experimental baseline for performance comparison
• Suitable for isolated intersections without coordination needs

• ✅ Low Traffic: Both perform well, GreenWave slightly better
• ✅ Medium Traffic: GreenWave shows clear advantage
• ✅ High Traffic: GreenWave significantly outperforms baseline

Deployment (GUI Application)

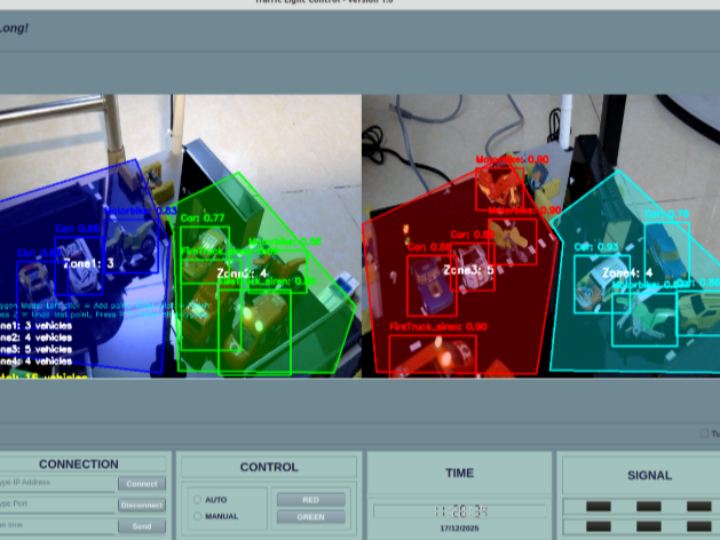

Real-Time Monitoring

Auto Mode (AI-Controlled)

• DQN model makes decisions every cycle
• Updates based on real-time vehicle counts
• Adapts to traffic density changes

Manual Mode

• Override AI decisions
• Set custom cycle length and green times
• Emergency control for special events

<KOR>

Intelligent Traffic Light Control System

Deep Q-Network(DQN) 기반 다중 교차로 신호 최적화 시스템

Project Overview

Intelligent Traffic Light Control System은 Deep Q-Network(DQN) 과 실시간 차량 인식(YOLO) 을 결합하여 다중 교차로 신호를 자동으로 최적화하는 AI 기반 교통 제어 시스템입니다.

DQN은 교통 시뮬레이션에서 신호 제어를 반복적으로 연습하며, 가장 효율적인 신호 타이밍을 스스로 학습하는 AI 알고리즘입니다.

문제 제기

기존의 고정 시간 신호등은 역동적인 교통 상황에 적응할 수 없어 다음과 같은 문제가 발생합니다.

• 피크 시간대에는 대기 시간이 길어집니다.
• 인접 교차로 간의 조정 부족
• 비효율적인 녹색 물결 진행

기존 고정 신호 방식의 한계를 극복하고,
실시간 교통 상황에 적응하며 Green Wave(연속 녹색 신호) 를 형성하는 것이 핵심 목표입니다.

무거운 AI 연산 (DQN + YOLO)  -> PC / Jetson Nano / Edge Device 에서 처리 후

Pico + Ethernet(W5500)으로 결과 명령 수신 후 제어하여, AI 연산과 하드웨어 제어 분리하여 안정적 통신을 구현했습니다.

Hardware Components

DQN 기반 적응형 교통 제어 시스템은 다음과 같은 특징을 갖습니다.

• 시뮬레이션을 통해 최적의 신호 타이밍 정책을 학습합니다.
• 카메라 기반 차량 감지를 사용하여 실시간 교통 상황에 맞춰 작동합니다 .
• 원활한 녹색 신호 진행을 위해 여러 교차로의 좌표 를 조정합니다 .
• 하드웨어 통합을 통해 실제 GUI에 배포됩니다 .

Intelligent Traffic Light Control System의 AI 학습 단계와 실제 배포 단계를
두 개의 Phase로 나누어 보여줍니다.

본 연구에서는 교통 신호 제어를 위한 최적의 전략을 파악하기 위해 두 가지 DQN 기반 접근 방식을 개발하고 비교했습니다.

• 보다 간소화된 상태 표현 (이동 시간에 초점을 맞추지 않음)
• 단일 출력 행동 공간(이산 행동들의 결합)
• 보상은 개별 교차점 최적화 에 중점을 둡니다.
• 녹색 물결에 대한 명시적인 협력은 없었다.

• 성능 비교를 위한 실험 기준선 역할을 합니다.
• 조정이 필요 없는 독립된 교차로에 적합합니다.

• ✅ 교통량이 적을 때 : 두 제품 모두 성능이 우수하며, GreenWave가 약간 더 좋습니다.
• ✅ 중간 규모 교통량 : GreenWave가 확실한 우위를 보입니다
• ✅ 높은 트래픽 : GreenWave는 기준선 대비 훨씬 뛰어난 성능을 보여줍니다.

배포 (GUI 애플리케이션)

실시간 모니터링

교통 제어 모드

자동 모드(AI 제어)

• DQN 모델은 매 주기마다 결정을 내립니다.
• 실시간 차량 대수에 따른 업데이트
• 교통 밀도 변화에 적응합니다

수동 모드

• AI의 결정을 재정의합니다.
• 사용자 지정 사이클 길이 및 녹색 시간 설정
• 특별 행사 비상 통제
