Overview

Velmurugan K L shares software, dashboard, and automation projects on GitHub, and Server_CTRL brings several of those interests together in one home-lab control stack. The project uses an ESP32 with a WIZnet W5500 Ethernet module to control a server, router, and NAS through local REST calls, MQTT commands, and Dell iDRAC Redfish requests.

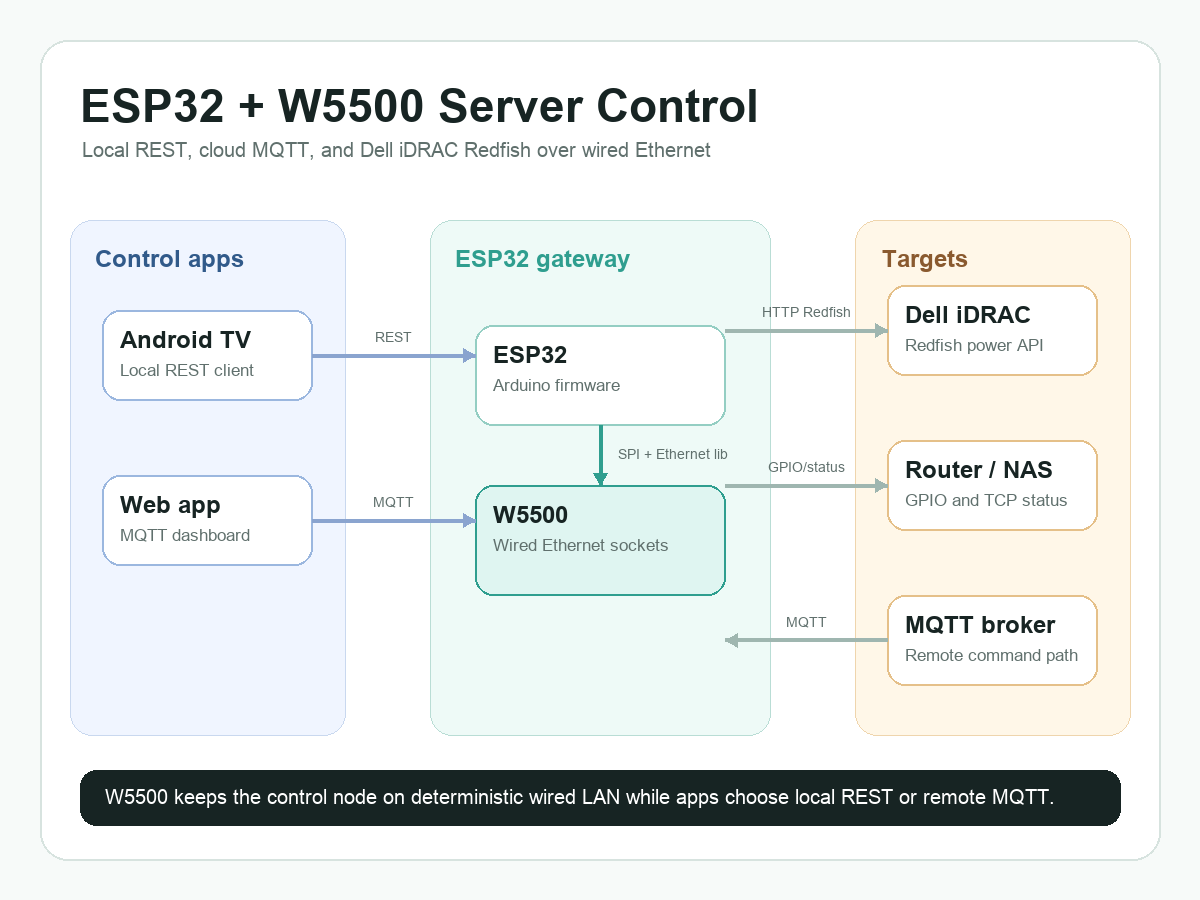

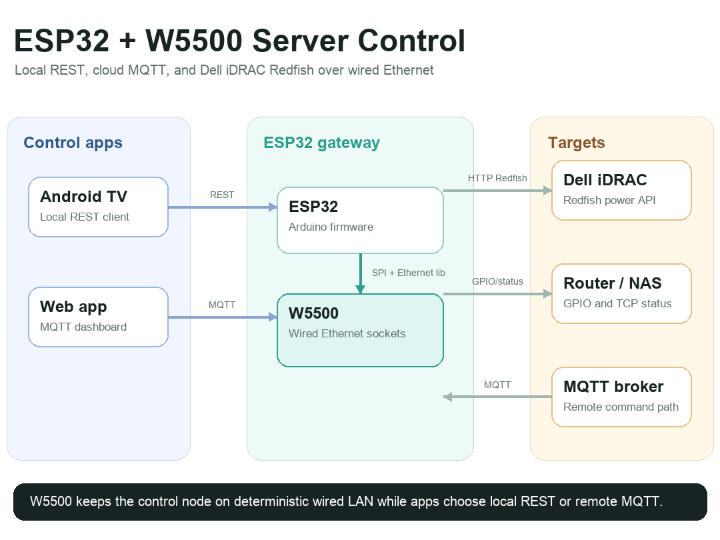

Generated technical diagram: ESP32 and W5500 sit between local apps, MQTT, iDRAC, and home-lab devices.

The repository is not just a single Arduino sketch. It includes ESP32 firmware, a React MQTT dashboard, an Android TV control app, and a small Express authentication backend. That makes it a useful reference for a wired control node where the microcontroller is reachable on the local LAN but can still receive remote commands through a broker.

System Configuration

The hardware side is centered on an ESP32 and a W5500 Ethernet module. In ESP32/ESP32.ino, the W5500 chip select is assigned to GPIO 5 with #define ETH_CS 5, then the firmware calls Ethernet.init(ETH_CS) and Ethernet.begin(mac). The sketch also calls WiFi.mode(WIFI_OFF) and btStop(), so the runtime network path is intentionally wired Ethernet.

The ESP32 firmware exposes three control surfaces:

• A local HTTP endpoint on port 80 through EthernetServer server(80).
• MQTT command and status topics through PubSubClient mqttClient(ethClient).
• Dell iDRAC Redfish HTTP requests through EthernetClient.

The UI side is split. The Android TV app sends local REST requests to the ESP32. The React web dashboard connects to an MQTT broker and publishes command or status messages. The optional Express backend handles dashboard sign-in with JWT, but it does not replace the ESP32 firmware's own network logic.

System Architecture and Data Flow

The important design choice is that every network path still passes through the W5500 wired Ethernet interface. Local TV control, cloud-brokered MQTT control, and iDRAC HTTP calls share the same physical LAN connection instead of depending on ESP32 Wi-Fi.

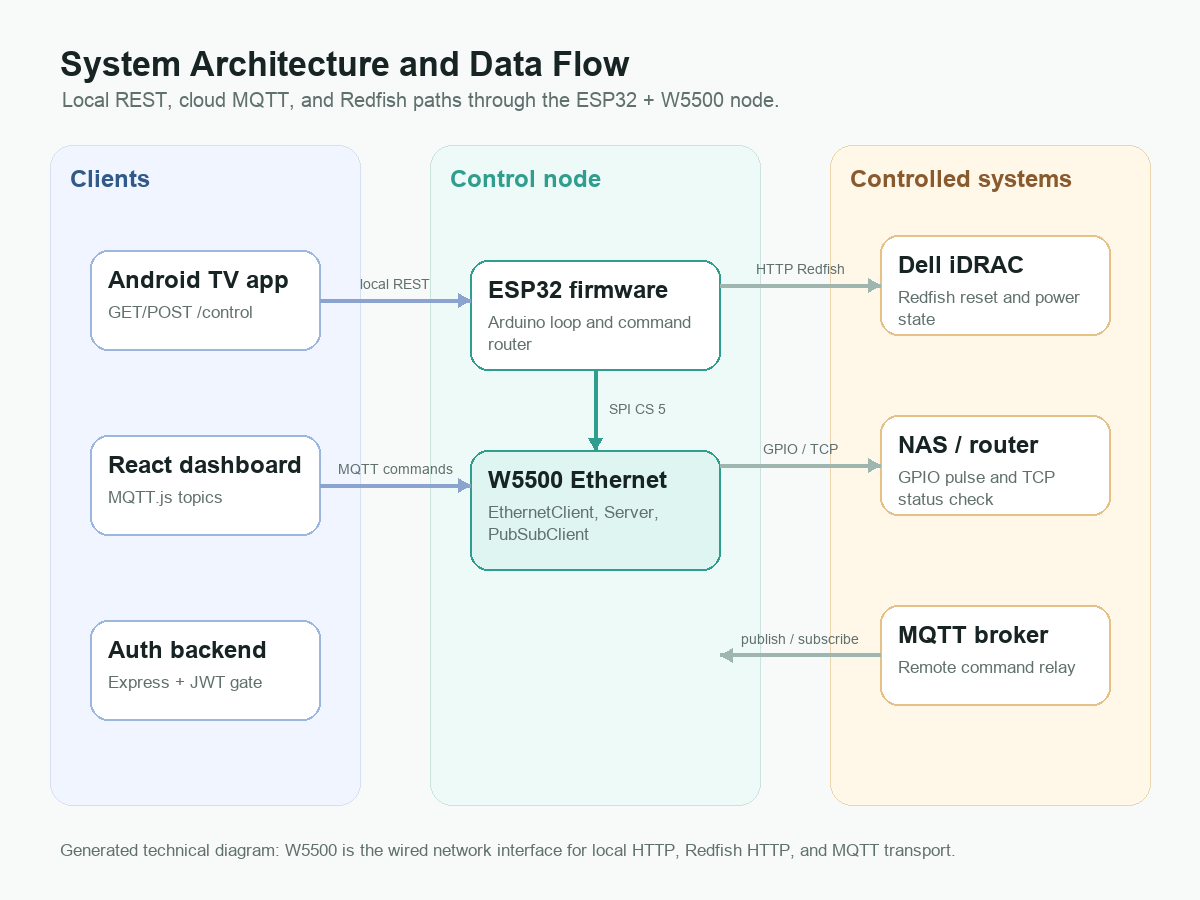

Generated technical diagram: W5500 is the wired interface for local HTTP, Redfish HTTP, and MQTT transport.

Local control starts in the Android TV app. httpHelper.java sends POST requests to /control and GET requests to /control?command=.... On the firmware side, rest.cpp reads the HTTP request from server.available(), extracts the command string, and passes it to handleCommand().

Remote control starts in the React dashboard. MQQT_WEB_DASHBOARD/src/App.jsx publishes status and power commands to environment-configured MQTT topics. The ESP32 subscribes to the corresponding topics in mqtt.cpp, receives payloads in mqttCallback(), and then either publishes a status response or calls the same handleCommand() path used by the REST API.

Command Handling

The command router in ESP32/command.cpp is the center of the firmware. NAS_ON and NAS_OFF call Redfish reset actions through sendRedfish("On") or sendRedfish("GracefulShutdown"). Router and main power commands toggle GPIO pins, and status requests use Redfish or a TCP connection test depending on the target.

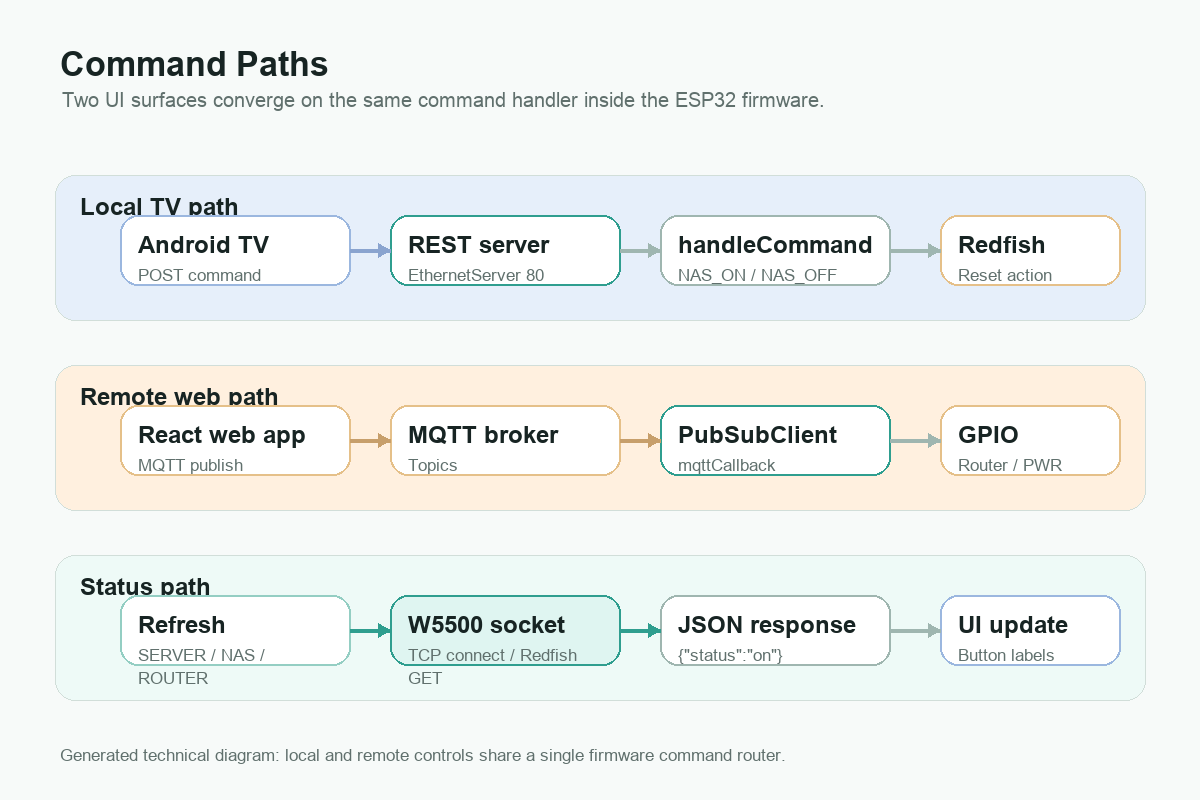

Generated technical diagram: local REST and remote MQTT commands converge on one firmware command handler.

The Redfish implementation in ESP32/RedFish.cpp builds raw HTTP requests with EthernetClient. It targets Dell iDRAC paths such as /redfish/v1/Systems/System.Embedded.1/Actions/ComputerSystem.Reset and sends a JSON payload containing the selected reset type. getPowerState() requests the chassis path and searches the response body for PowerState.

This is simple and readable rather than a full Redfish client library. That simplicity is useful for a Maker project, but it also means users must adapt host names, credentials, timeouts, and response parsing for their own server model.

Role of the WIZnet Chip

The W5500 gives the ESP32 a wired Ethernet path for every important control function in this project. The code uses the Arduino Ethernet library, EthernetClient, EthernetServer, and PubSubClient over the Ethernet client. That means the ESP32 can keep its firmware focused on command routing, GPIO control, MQTT payloads, and Redfish request construction while the W5500 handles the wired network interface.

This matters because server and router control is often a local-infrastructure task. A wired link is easier to reason about than Wi-Fi when the control node is mounted near a router, switch, NAS, or server rack. In this repository, the author makes that preference explicit by disabling ESP32 Wi-Fi and Bluetooth during setup.

Current Scope and Limits

The project is best described as a practical prototype rather than a finished appliance. It demonstrates the firmware path, REST control, MQTT control, Redfish calls, a TV interface, and a web dashboard, but it still leaves deployment details to the user.

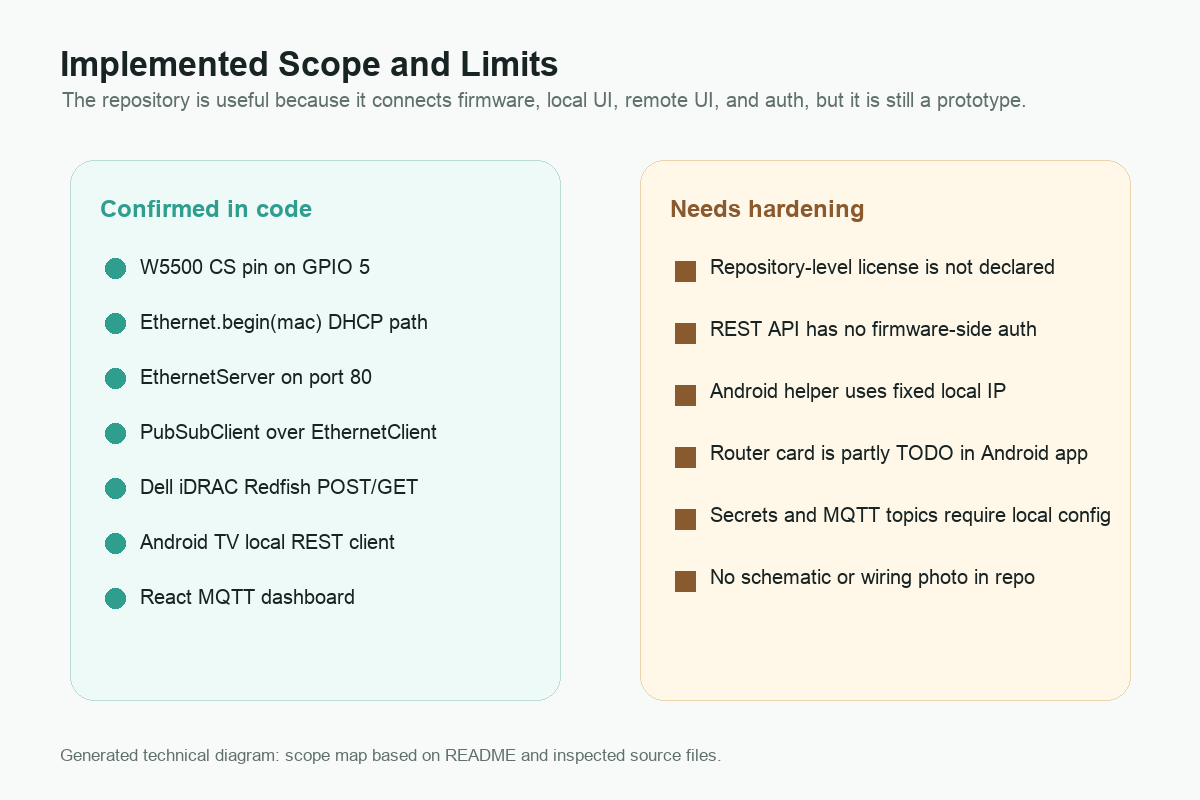

Generated technical diagram: confirmed code paths and the main hardening items.

The strongest parts are the confirmed W5500 initialization, local HTTP server, MQTT callback, Redfish POST and GET functions, and TV or web command surfaces. The main limits are also clear: the repository does not include a schematic or wiring photo, the firmware-side REST endpoint has no authentication layer, the Android helper uses a fixed local IP address, and the Android router card is still marked as TODO in the code.

Those limits are acceptable for a Maker reference if they are stated plainly. The repo is valuable because it shows how an ESP32 plus W5500 can sit at the boundary between local hardware, server-management APIs, and remote dashboards.

Where It Fits

This pattern fits home-lab automation, small server-room control, private NAS management, router power cycling, and remote status checking. It is especially relevant where the controller can be placed on the same wired LAN as the target devices.

The project also shows a useful split between local and remote control. Local users can use the TV app directly on the LAN, while remote users can send MQTT commands through a broker. Both paths reach the same command handler, so the firmware does not need two separate control models.

Related WIZnet Maker Projects

• How to Build a Zigbee Smart Switch System with W5500 Ethernet Backhaul on ESP32-C3? also uses an ESP32-class controller, W5500 Ethernet, and MQTT as a control path. It focuses on Zigbee relay nodes, while Server_CTRL focuses on server, router, NAS, and Redfish operations.
• FireFly: Home Lighting project is another ESP32 and W5500 automation project with MQTT-native control. It is lighting-focused, while Server_CTRL is infrastructure-focused.
• W5500 + FreeRTOS based 8-channel industrial digital input module shows W5500 in a wired monitoring module. It is more industrial I/O oriented, but the shared idea is that Ethernet gives control devices a predictable network path.

FAQ

Q. What does this project use the W5500 for? It uses the W5500 as the ESP32's wired Ethernet interface for REST, MQTT, Redfish HTTP requests, and TCP status checks.

Q. Does the ESP32 use Wi-Fi at runtime? No. The inspected setup code calls btStop() and WiFi.mode(WIFI_OFF), then initializes Ethernet through the W5500 CS pin.

Q. Is this a complete product-ready server controller? Not yet. It is a working code reference with useful pieces, but users still need to add deployment-specific security, configuration, wiring, and testing.

Q. Why is Redfish important here? Redfish is the server-management API path used for Dell iDRAC power control. The firmware sends HTTP requests that trigger reset or power-state operations.

Q. Can the same pattern control other devices? Yes, if the device can be reached through HTTP, MQTT, GPIO, or a simple status check. The command router would need to be extended for each target.

The source repository, W5500 documentation, and library references are attached in the Documents panel.
