Original Research by Geneva University Hospital (Aram Radnia et al.)

Published in the prestigious Q1 Journal Physica Medica (2024), this paper presents a breakthrough in "Low-cost Readout Electronics" for nuclear medicine. The research explicitly cites the use of WIZnet W5300 as a critical component to replace expensive commercial data acquisition systems, proving that cost-effective hardware can meet clinical standards.

1. What is a Gamma Camera Readout System?

A gamma camera is a nuclear medicine device used to visualize the distribution of radiopharmaceuticals in the body. The readout system processes signals from an array of Photomultiplier Tubes (PMTs) to calculate the precise energy and position (X, Y) of each gamma-ray event.2. Core Concept: Analog Signal Reduction

Instead of digitizing all 48 PMT signals individually (which is costly), the team used an analog resistor network to sum them into just 14 signals (6 Rows + 8 Columns). This smart design drastically reduced the complexity of the ADC and FPGA required.

3. Why WIZnet W5300? (The Data Pipeline)

The WIZnet W5300 serves as the dedicated Ethernet controller for high-speed data transmission.

• Role: It offloads the TCP/IP stack tasks from the Spartan-6 FPGA.
• Interface: It connects to the FPGA via a 16-bit parallel bus, allowing for efficient transfer of event data packets to the PC via UDP.
• Benefit: This architecture allows the FPGA to focus on real-time signal conditioning (DC rejection, integration) without being burdened by network protocol processing.

4. Performance Verification (NEMA NU 1-2018)

The system was rigorously tested against clinical standards.

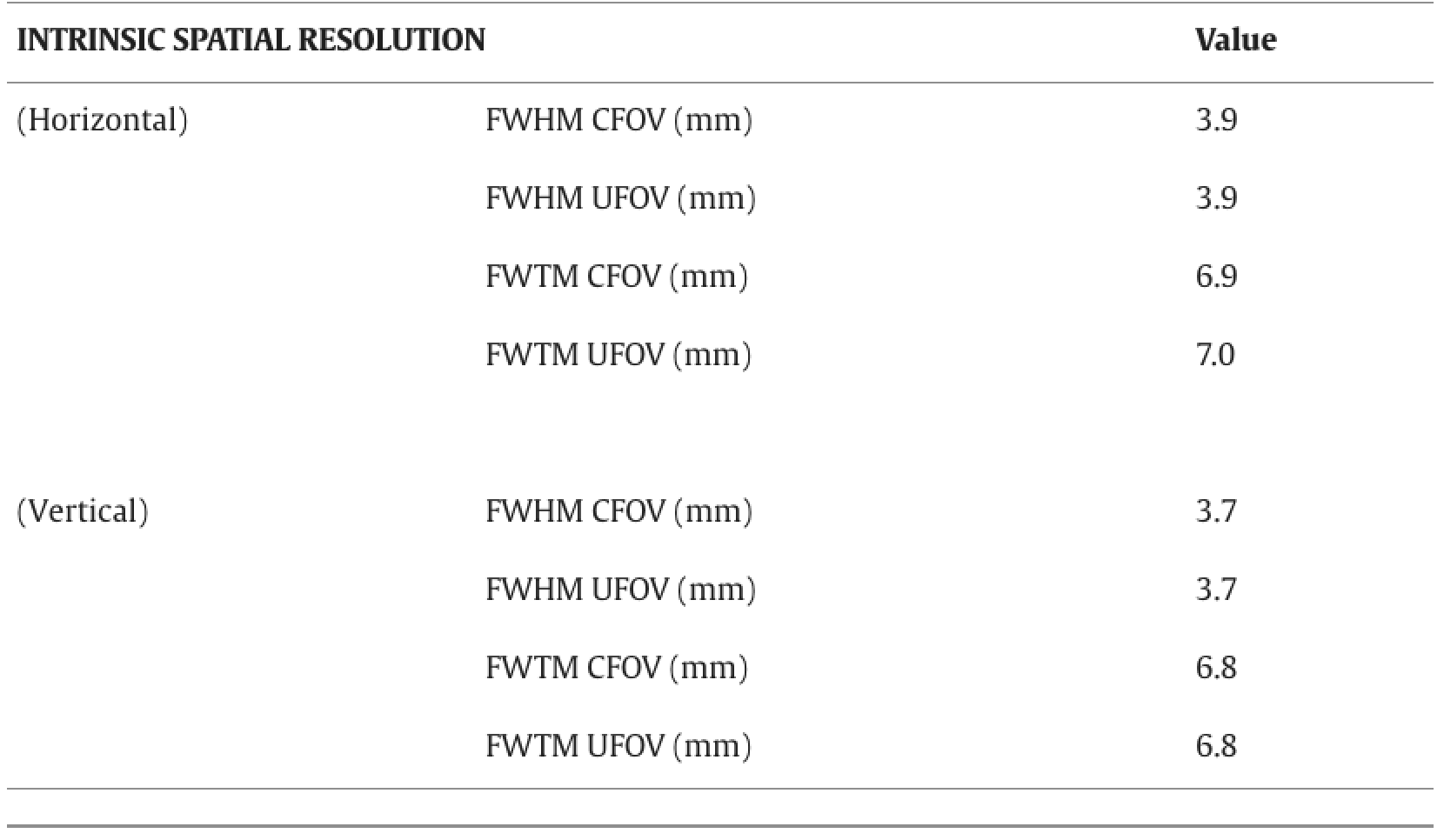

• Intrinsic Spatial Resolution: Achieved 3.9 mm (FWHM), comparable to commercial vacancy gamma cameras.
• Energy Resolution: 8.7% at 140 keV. This confirms that a low-cost, FPGA-W5300 based readout can meet the high standards of medical imaging.

5. FAQ (Technical Clarifications)

• Q: Is the positioning algorithm running on the FPGA?
  • A: No. The FPGA handles signal pre-processing and packetization. The complex Digital CSE (Correlated Signal Enhancement) positioning algorithm is executed on the PC acquisition software to ensure flexibility and accuracy.
• Q: Why use UDP instead of TCP?
  • A: Gamma imaging generates a continuous stream of event data. UDP is preferred for its low overhead and real-time characteristics, suitable for streaming measurement data where occasional packet loss is acceptable compared to latency.

[Korean Version]

출처 및 배경 (Context)

제네바 대학 병원(HUG) 연구진의 쾌거

이 연구는 Q1급 저널 Physica Medica (2024)에 게재된 논문으로, 고가의 핵의학 장비 부품을 "Low-cost"로 대체하면서도 임상 성능을 유지하는 방법을 제시했습니다. 연구진은 FPGA의 복잡한 네트워크 구현 문제를 해결하기 위해 WIZnet W5300을 핵심 부품으로 채택했습니다.

1. 감마 카메라 판독 시스템이란?

감마 카메라는 체내 방사성 물질의 분포를 영상화하여 암 등을 진단하는 장비입니다. 48개 이상의 광증배관(PMT)에서 쏟아지는 아날로그 신호를 100만분의 1초 단위로 분석하여 감마선이 충돌한 정확한 위치(X, Y)를 계산해내야 하는 고난이도 시스템입니다.

2. 핵심 컨셉: 아날로그 신호 축소

48개의 PMT 신호를 각각 디지털화하려면 비용이 많이 듭니다. 연구진은 이를 '행(Row)'과 '열(Column)' 단위로 아날로그 합산하여 단 14개의 신호로 줄였습니다. 이 설계를 통해 ADC와 FPGA의 복잡도를 획기적으로 낮췄습니다.

3. 왜 위즈넷 W5300인가? (데이터 파이프라인)

WIZnet W5300은 FPGA에서 처리된 이벤트 데이터를 PC로 전송하는 고속 이더넷 컨트롤러로 사용되었습니다.

“The obtained integrations were then transmitted to the acquisition computer software
through the UDP Ethernet protocol via the W5300 (WIZnet) chip.”

FPGA = 신호 처리 전담

W5300 = Ethernet 전송 전담 하드웨어

➡️ FPGA에서 처리한 값을 병렬로 바로 밀어 넣기 쉬움

➡️ UDP + 하드웨어 오프로딩이 가장 적합

• 역할: Spartan-6 FPGA 대신 TCP/IP 스택을 전담 처리(Offload)합니다.
• 인터페이스: FPGA와 16비트 병렬 버스(Parallel Bus)로 연결되어 병목 없이 데이터를 UDP 패킷으로 PC에 전송합니다.
• 이점: 이 덕분에 저사양 FPGA(Spartan-6)는 네트워크 부하 없이 신호 전처리(DC 제거, 적분)에만 집중할 수 있었습니다.

4. 성능 검증 (NEMA NU 1-2018)

이 시스템은 엄격한 의료 기기 표준인 NEMA NU 1-2018 기준에 따라 평가되었습니다.

• 고유 공간 분해능: 3.9 mm (FWHM)를 달성하여 상용 감마 카메라와 대등한 성능을 입증했습니다.
• 에너지 분해능: 140 keV에서 8.7%를 기록했습니다.

5. FAQ (심층 분석)

• Q: 위치 계산 알고리즘은 FPGA에서 돌아가나요?
  • A: 아닙니다. FPGA는 신호 전처리와 데이터 패킷화만 담당합니다. 정밀한 위치 계산을 위한 Digital CSE 알고리즘은 PC 소프트웨어상에서 수행됩니다.
• Q: 왜 TCP가 아닌 UDP를 사용했나요?
  • A: 실시간으로 쏟아지는 이벤트 데이터를 지연 없이 전송하기 위해 오버헤드가 적은 UDP가 적합하기 때문입니다.
