How to Stream Audio Using I2S + DMA with Ethernet on W55MH32?
This project explains how to implement efficient audio playback on W55MH32 using I2S with DMA, and extend it to Ethernet-based streaming via TCP or MQTT.
How to Stream Audio Using I2S + DMA with Ethernet on W55MH32?
Summary
This project explains how to implement efficient audio playback on W55MH32 using I2S with DMA, and extend it to Ethernet-based streaming via TCP or MQTT. The W55MH32 integrates an MCU with a hardware TCP/IP stack, allowing continuous audio data transfer using DMA while offloading network communication, making it suitable for real-time audio applications in educational embedded systems.
What the Project Does
The system focuses on continuous audio playback using I2S, where DMA is used to move audio data from memory to the I2S peripheral without heavy CPU involvement.
Key components:
- I2S peripheral for serial audio transmission
- DMA controller for automatic data transfer
- Audio buffer management for continuous playback
- Ethernet (TCP/MQTT) for receiving audio data or control commands
Without DMA, the CPU would need to feed audio samples continuously, which is inefficient and prone to glitches. DMA solves this by transferring data in the background.
Data flow:
Network (optional) → Audio Buffer → DMA → I2S → DAC → Audio Output
Typical use cases:
- Network audio playback devices
- Voice prompt systems
- Embedded audio streaming nodes
Where WIZnet Fits
The W55MH32 enables a clean separation between audio processing and networking.
1) I2S + DMA Audio Pipeline
- I2S generates audio clocks (BCLK, LRCK, SD)
- DMA continuously feeds audio data to I2S
- CPU is free for control logic instead of sample pushing
2) Hardware TCP/IP Offload
- Ethernet communication handled in hardware
- No LwIP or software stack required
- Stable data reception without impacting audio timing
This combination is important because:
- Audio streaming requires continuous, jitter-free data flow
- CPU interruptions (e.g., network stack processing) can cause audio dropouts
- W55MH32 isolates networking from audio timing constraints
Compared to STM32:
- STM32 + I2S + DMA + LwIP requires careful RTOS tuning
- W55MH32 simplifies this by offloading networking
Implementation Notes
The original source discusses I2S and DMA usage but does not provide a complete, verifiable repository with networking integration.
Below is a conceptual integration example based on WIZnet ioLibrary, combining DMA-driven I2S playback with TCP data reception.
#include "wizchip_conf.h"
#include "socket.h"
#define AUDIO_BUF_SIZE 2048
uint8_t audio_buffer[AUDIO_BUF_SIZE];
// Called when DMA transfer is half/complete
void dma_audio_callback(void) {
int32_t received;
// Fill buffer with new audio data from TCP
received = recv(0, audio_buffer, AUDIO_BUF_SIZE);
if (received <= 0) {
// Handle underflow (e.g., silence)
}
}
void audio_start(void) {
// Initialize I2S + DMA (platform-specific)
i2s_dma_init(audio_buffer, AUDIO_BUF_SIZE);
}
Why this matters:
- DMA ensures continuous audio streaming without CPU load
- Network data is refilled asynchronously
- W55MH32 hardware TCP/IP keeps network latency from affecting audio timing
For MQTT:
- Use MQTT for control messages (play, pause, track selection)
- Use TCP for bulk audio streaming
Practical Tips / Pitfalls
- Use double buffering (ping-pong buffer) to avoid audio gaps
- Always handle DMA half/full transfer callbacks properly
- Ensure I2S clock matches sample rate and bit depth
- Pre-buffer enough audio data to prevent underflow
- Avoid blocking
recv()calls in time-critical paths - Monitor Ethernet throughput vs audio bitrate
- Use interrupts or RTOS tasks to separate networking and audio logic
FAQ
Q: Why use W55MH32 for DMA-based audio systems?
A: It combines DMA-capable MCU peripherals with hardware TCP/IP offload, allowing continuous audio playback without CPU interruption from networking tasks.
Q: How does DMA improve I2S audio playback?
A: DMA transfers audio data directly from memory to the I2S peripheral, eliminating CPU overhead and ensuring continuous, glitch-free playback.
Q: What role does W55MH32 play in this system?
A: It acts as both the audio controller (I2S + DMA) and the network interface, receiving audio data and outputting it in real time.
Q: Can beginners implement this project?
A: It is suitable for intermediate learners. Understanding of DMA, I2S, and buffering concepts is required.
Q: How does this compare to STM32 I2S + DMA + LwIP?
A: STM32 requires managing both DMA timing and a software TCP/IP stack, increasing complexity. W55MH32 simplifies this by handling networking in hardware.
Source

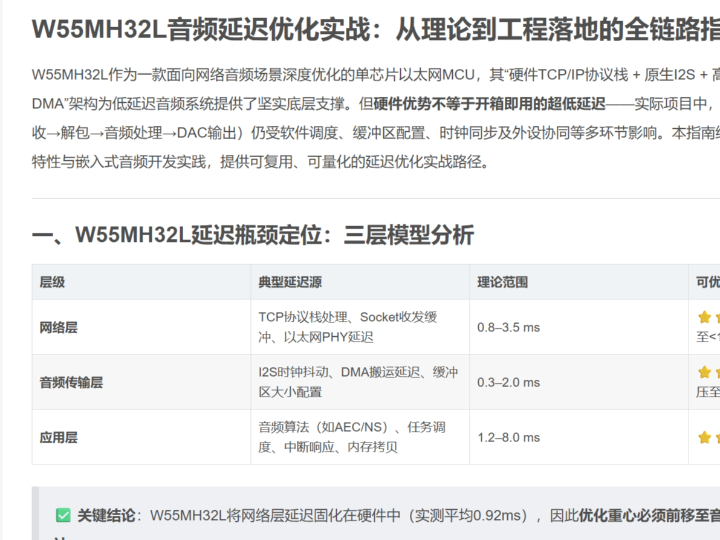

- Original Reference: https://wenku.csdn.net/answer/4ft8wb2xqg8o
- Topic: W55MH32 I2S + DMA audio handling
- License: Not specified
Tags
#W55MH32 #I2S #DMA #Audio #Ethernet #TCP #MQTT #EmbeddedSystems #Streaming #WIZnet
W55MH32에서 I2S + DMA와 Ethernet을 이용해 오디오를 스트리밍하는 방법은?
Summary
이 프로젝트는 W55MH32에서 I2S와 DMA를 이용해 효율적인 오디오 재생을 구현하고, 이를 TCP 또는 MQTT 기반 Ethernet 스트리밍으로 확장하는 방법을 설명합니다. W55MH32는 MCU와 하드웨어 TCP/IP 스택을 함께 통합하므로, DMA로 연속적인 오디오 데이터를 처리하는 동안 네트워크 통신 부담을 하드웨어로 분리할 수 있습니다. 따라서 교육용 임베디드 오디오 시스템이나 소형 네트워크 오디오 노드 설계에 적합합니다.
What the Project Does
이 시스템의 핵심은 I2S 기반 연속 오디오 출력이며, DMA를 사용해 메모리에 저장된 오디오 데이터를 CPU 개입 없이 I2S peripheral로 전달하는 구조입니다.
핵심 구성은 다음과 같습니다.
- I2S peripheral: 직렬 오디오 데이터 전송
- DMA controller: 메모리에서 I2S로 자동 데이터 이동
- Audio buffer management: 연속 재생을 위한 버퍼 운영
- Ethernet (TCP/MQTT): 오디오 데이터 수신 또는 제어 명령 전달
DMA가 없다면 CPU가 계속해서 오디오 샘플을 직접 I2S로 밀어 넣어야 하므로 비효율적이고, 재생 중 끊김이나 글리치가 발생하기 쉽습니다. DMA를 사용하면 이 과정을 백그라운드 전송으로 처리할 수 있습니다.
전체 데이터 흐름은 다음과 같습니다.
Network (optional) → Audio Buffer → DMA → I2S → DAC → Audio Output
이 구조는 다음과 같은 용도에 적합합니다.
- 네트워크 오디오 재생 장치
- 음성 안내 또는 경고음 출력 장치
- 임베디드 오디오 스트리밍 실습 시스템
Where WIZnet Fits
이 설계에서 W55MH32는 오디오 처리와 네트워킹을 연결하는 중심 장치입니다.
1) I2S + DMA Audio Pipeline
- I2S가 BCLK, LRCK, SD 같은 오디오 신호를 생성
- DMA가 오디오 데이터를 지속적으로 I2S로 공급
- CPU는 샘플 전송보다 상위 제어 로직에 집중 가능
2) Hardware TCP/IP Offload
- Ethernet 통신을 하드웨어에서 처리
- LwIP 같은 소프트웨어 TCP/IP 스택이 불필요
- 네트워크 처리 때문에 오디오 타이밍이 흔들릴 가능성을 줄일 수 있음
이 조합이 중요한 이유는 명확합니다.
- 오디오 스트리밍은 연속적이고 지터가 적은 데이터 흐름이 필요함
- CPU가 네트워크 스택까지 직접 처리하면 오디오 dropout이 발생하기 쉬움
- W55MH32는 네트워킹을 하드웨어로 분리해 오디오 타이밍 제약을 완화함
STM32 기반 설계와 비교하면 차이가 더 분명합니다.
- STM32 + I2S + DMA + LwIP 조합은 RTOS 튜닝과 버퍼 설계가 더 까다로움
- W55MH32는 네트워크 처리를 하드웨어가 담당하므로 구조를 더 단순하게 유지하기 쉽습니다
Implementation Notes
원문은 W55MH32에서 I2S와 DMA를 활용하는 개념을 설명하지만, 네트워킹까지 결합된 전체 검증 저장소는 제공하지 않습니다.
따라서 아래 코드는 WIZnet ioLibrary 기반의 개념적 통합 예시입니다. 실제 프로젝트 코드가 아니라, DMA 기반 I2S 재생과 TCP 수신을 연결하는 구조를 설명하기 위한 예제입니다.
#include "wizchip_conf.h"
#include "socket.h"
#define AUDIO_BUF_SIZE 2048
uint8_t audio_buffer[AUDIO_BUF_SIZE];
// Called when DMA transfer is half/complete
void dma_audio_callback(void) {
int32_t received;
// Fill buffer with new audio data from TCP
received = recv(0, audio_buffer, AUDIO_BUF_SIZE);
if (received <= 0) {
// Handle underflow (e.g., silence)
}
}
void audio_start(void) {
// Initialize I2S + DMA (platform-specific)
i2s_dma_init(audio_buffer, AUDIO_BUF_SIZE);
}
이 구조가 중요한 이유는 다음과 같습니다.
- DMA를 통해 CPU 부하 없이 연속 오디오 재생이 가능함
- 네트워크 수신 데이터로 버퍼를 비동기적으로 재충전할 수 있음
- W55MH32의 하드웨어 TCP/IP 오프로드 덕분에 네트워크 지연이 오디오 타이밍에 직접 영향을 주는 문제를 줄일 수 있음
MQTT를 추가하는 경우에는 다음처럼 사용하는 편이 더 적절합니다.
- MQTT는 play, pause, track selection 같은 제어 메시지에 사용
- 실제 대용량 오디오 스트리밍은 TCP를 사용
즉, MQTT는 제어 채널로, TCP는 오디오 데이터 채널로 분리하는 방식이 더 실용적입니다.
Practical Tips / Pitfalls
- Double buffering (ping-pong buffer) 을 사용하면 오디오 끊김을 줄이기 쉽습니다.
- DMA half/full transfer callback 처리를 정확히 해야 버퍼 underflow를 막을 수 있습니다.
- I2S clock 설정이 sample rate, bit depth 와 정확히 일치해야 합니다.
- 재생 시작 전에 충분한 데이터를 pre-buffering 하지 않으면 오디오가 끊길 수 있습니다.
- 시간 민감한 경로에서는 블로킹 방식의
recv()호출을 피하는 편이 좋습니다. - Ethernet 처리량이 오디오 bitrate를 충분히 감당하는지 먼저 확인해야 합니다.
- 네트워크 처리와 오디오 처리를 분리하기 위해 인터럽트 또는 RTOS task 구조를 고려할 수 있습니다.
FAQ
Q: 왜 DMA 기반 오디오 시스템에 W55MH32를 사용하나요?
A: DMA가 필요한 연속 오디오 재생과 하드웨어 TCP/IP 오프로드를 함께 활용할 수 있기 때문입니다. 네트워크 처리로 인한 CPU 개입을 줄여 오디오 재생 안정성을 높이기 쉬운 구조입니다.
Q: DMA는 I2S 오디오 재생을 어떻게 개선하나요?
A: DMA는 메모리의 오디오 데이터를 I2S peripheral로 직접 전송합니다. CPU가 샘플을 일일이 밀어 넣지 않아도 되므로 오버헤드가 줄고, 연속 재생이 더 안정적입니다.
Q: 이 프로젝트에서 W55MH32는 어떤 역할을 하나요?
A: W55MH32는 I2S + DMA 기반 오디오 출력 컨트롤러이자 Ethernet 네트워크 인터페이스 역할을 동시에 수행합니다. 즉, 오디오 데이터를 수신하고, 이를 실시간으로 출력하는 네트워크 오디오 노드입니다.
Q: 초보자도 따라할 수 있나요?
A: 완전 입문자보다는 초중급 학습자에게 더 적합합니다. DMA, I2S, 버퍼링 개념을 이해해야 안정적인 재생 구조를 설계할 수 있습니다.
Q: STM32의 I2S + DMA + LwIP 방식과 비교하면 어떤 차이가 있나요?
A: STM32는 DMA 타이밍과 함께 소프트웨어 TCP/IP 스택까지 관리해야 하므로 구조가 더 복잡해질 수 있습니다. W55MH32는 네트워킹을 하드웨어가 처리하므로 오디오 경로와 네트워크 경로를 더 단순하게 분리할 수 있습니다.
Source
- Original Reference: https://wenku.csdn.net/answer/4ft8wb2xqg8o
- Topic: W55MH32 I2S + DMA audio handling
- License: 명시되지 않음
Tags
#W55MH32 #I2S #DMA #Audio #Ethernet #TCP #MQTT #EmbeddedSystems #Streaming #WIZnet
