How to Implement Interrupt-Driven Event Handling with Ethernet on W55MH32?
This project explains how to use interrupt mechanisms on the W55MH32 to handle real-time events and transmit them over Ethernet using TCP or MQTT.
How to Implement Interrupt-Driven Event Handling with Ethernet on W55MH32?
Summary
This project explains how to use interrupt mechanisms on the W55MH32 to handle real-time events and transmit them over Ethernet using TCP or MQTT. The W55MH32 integrates an MCU with a hardware TCP/IP stack, enabling low-latency interrupt processing while offloading network communication. It acts as both the real-time event handler and the network transmission engine in an embedded system.
What the Project Does
The system uses hardware interrupts to respond immediately to external or internal events (e.g., GPIO trigger, timer, or peripheral signal), instead of relying on inefficient polling loops.
Once an interrupt occurs:
- The interrupt service routine (ISR) captures the event
- Minimal processing is performed inside the ISR
- The event is forwarded to the main loop or queue
- The system sends the event over TCP or MQTT
Typical flow:
Interrupt Trigger → ISR → Event Queue → Main Loop → TCP/MQTT Transmission
This structure is widely used in:
- Industrial monitoring systems
- Real-time control interfaces
- Event-driven IoT devices
Where WIZnet Fits
The W55MH32 plays a dual role:
1) Real-Time Interrupt Processing (MCU)
- Handles external interrupts (GPIO, timers, peripherals)
- Executes ISR with minimal latency
- Ensures fast response to physical events
2) Hardware TCP/IP Communication
- Provides hardware socket processing
- Eliminates need for LwIP or software TCP stack
- Allows network transmission without blocking real-time tasks
This is important because:
- Interrupt systems require predictable timing
- Software TCP/IP stacks can introduce latency and jitter
- W55MH32 isolates networking from CPU execution
Compared to STM32 + LwIP:
- STM32 must carefully balance ISR timing with network stack tasks
- W55MH32 reduces this complexity by offloading TCP/IP

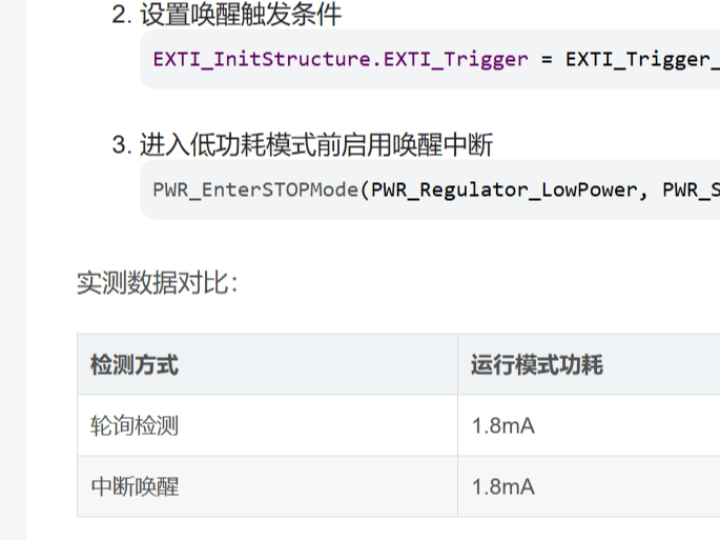

Implementation Notes
The original source explains interrupt concepts but does not provide a full verified project.
Below is a conceptual integration example based on WIZnet ioLibrary, showing interrupt-driven event transmission.
#include "wizchip_conf.h"
#include "socket.h"
volatile uint8_t event_flag = 0;
// Interrupt Service Routine (ISR)
void EXTI_IRQHandler(void) {
// Clear interrupt flag (platform-specific)
clear_interrupt_flag();
// Set event flag (minimal ISR work)
event_flag = 1;
}
void main_loop(void) {
if (event_flag) {
event_flag = 0;
// Send event via TCP
uint8_t msg[] = "INTERRUPT_EVENT\n";
send(0, msg, sizeof(msg), 0);
}
}
Why this matters:
- ISR remains short and deterministic
- Network operations are handled outside interrupt context
- Hardware TCP/IP prevents network delays from blocking ISR execution
For MQTT:
- ISR → event flag → main loop →
publish() - Keeps ISR lightweight while enabling cloud integration
Practical Tips / Pitfalls
- Never perform TCP send inside ISR — it can block execution
- Always clear interrupt flags properly to avoid repeated triggers
- Use volatile variables or queues for ISR-to-main communication
- Consider priority levels if multiple interrupts are used
- Debounce external signals if interrupts come from mechanical inputs
- Monitor Ethernet link before sending data
- Use watchdog timers to recover from unexpected states
FAQ
Q: Why use W55MH32 for interrupt-based systems?
A: It combines fast MCU interrupt handling with hardware TCP/IP offload, allowing real-time responsiveness without being affected by network processing overhead.
Q: How does W55MH32 handle networking during interrupts?
A: Interrupts are handled by the MCU, while TCP/IP communication is processed by dedicated hardware. This separation prevents ISR delays caused by networking.
Q: What role does W55MH32 play in this project?
A: It captures real-time events through interrupts and transmits those events over Ethernet, acting as an event-driven network node.
Q: Can beginners implement this?
A: Yes, but basic understanding of interrupts, GPIO, and TCP sockets is required. The simplified networking model helps reduce complexity compared to traditional MCU setups.
Q: How does this compare to STM32 interrupt + LwIP systems?
A: STM32 systems must carefully manage ISR timing alongside a software TCP/IP stack. W55MH32 avoids this by offloading networking, resulting in more predictable interrupt behavior.
Source
- Original Reference: https://wenku.csdn.net/answer/nssqs9547i4
- Topic: W55MH32 interrupt handling explanation
- License: Not specified
Tags
#W55MH32 #Interrupt #EmbeddedSystems #TCP #MQTT #Ethernet #RealTime #IoT #STM32Comparison #WIZnet
W55MH32에서 인터럽트 기반 이벤트 처리와 Ethernet 연동을 구현하는 방법은?
Summary
이 프로젝트는 W55MH32에서 인터럽트를 사용해 실시간 이벤트를 처리하고, 그 결과를 TCP 또는 MQTT로 Ethernet을 통해 전송하는 방법을 설명합니다. W55MH32는 MCU 기능과 하드웨어 TCP/IP 스택을 함께 제공하므로, 인터럽트 응답 지연을 최소화하면서도 네트워크 통신 부담을 소프트웨어 스택 없이 줄일 수 있습니다. 이 프로젝트에서 W55MH32는 실시간 이벤트 처리기이자 네트워크 전송 엔진 역할을 동시에 수행합니다.
What the Project Does
이 시스템은 비효율적인 폴링 루프 대신 하드웨어 인터럽트를 사용해 외부 또는 내부 이벤트에 즉시 반응합니다. 예를 들어 GPIO 입력 변화, 타이머 만료, 특정 주변장치 신호 발생 같은 상황에서 인터럽트가 발생할 수 있습니다.
인터럽트가 발생하면 전체 흐름은 다음과 같습니다.
- 인터럽트 서비스 루틴(ISR)이 이벤트를 감지
- ISR 내부에서는 최소한의 처리만 수행
- 실제 후속 작업은 메인 루프나 이벤트 큐로 넘김
- 이후 TCP 또는 MQTT를 통해 이벤트를 전송
전형적인 데이터 흐름은 다음과 같습니다.
Interrupt Trigger → ISR → Event Queue → Main Loop → TCP/MQTT Transmission
이 구조는 다음과 같은 시스템에서 자주 사용됩니다.
- 산업용 모니터링 장치
- 실시간 제어 인터페이스
- 이벤트 중심 IoT 노드
Where WIZnet Fits
이 프로젝트에서 W55MH32는 두 가지 역할을 동시에 담당합니다.
1) Real-Time Interrupt Processing
- GPIO, 타이머, 주변장치 등에서 발생한 인터럽트를 처리
- ISR을 짧고 예측 가능한 형태로 유지
- 물리 이벤트에 빠르게 반응할 수 있도록 MCU 측 실행 경로를 단순화
2) Hardware TCP/IP Communication
- TCP 소켓 처리를 하드웨어에서 담당
- LwIP 같은 소프트웨어 TCP/IP 스택 의존도를 줄임
- 인터럽트 기반 애플리케이션이 네트워크 처리 때문에 불필요하게 지연되는 상황을 완화
이 조합이 중요한 이유는 명확합니다.
- 인터럽트 기반 시스템은 예측 가능한 타이밍이 중요함
- 소프트웨어 TCP/IP 스택은 추가 지연과 지터를 유발할 수 있음
- W55MH32는 네트워크 부담을 하드웨어로 분리해 CPU가 이벤트 처리에 더 집중할 수 있게 함
STM32 + LwIP 구조와 비교하면 차이가 더 분명합니다.
- STM32는 ISR 처리와 네트워크 스택 작업 간 균형을 더 세심하게 맞춰야 함
- W55MH32는 TCP/IP 오프로드 덕분에 펌웨어 구조를 더 단순하게 유지하기 쉽습니다
Implementation Notes
원문은 인터럽트 개념과 처리 방향을 설명하지만, 전체 프로젝트 형태의 검증된 저장소나 완성 코드를 직접 제공하지는 않습니다.
따라서 아래 코드는 WIZnet ioLibrary 기반의 개념적 통합 예시입니다.
#include "wizchip_conf.h"
#include "socket.h"
volatile uint8_t event_flag = 0;
// Interrupt Service Routine (ISR)
void EXTI_IRQHandler(void) {
// Clear interrupt flag (platform-specific)
clear_interrupt_flag();
// Set event flag (minimal ISR work)
event_flag = 1;
}
void main_loop(void) {
if (event_flag) {
event_flag = 0;
// Send event via TCP
uint8_t msg[] = "INTERRUPT_EVENT\n";
send(0, msg, sizeof(msg), 0);
}
}
이 구조가 중요한 이유는 다음과 같습니다.
- ISR을 짧고 결정론적으로 유지할 수 있음
- 네트워크 송신은 인터럽트 문맥 밖에서 처리되어 안전성이 높아짐
- 하드웨어 TCP/IP 처리 덕분에 네트워크 작업이 ISR 실행 시간을 불필요하게 늘리지 않음
MQTT를 붙이는 경우도 구조는 같습니다.
- ISR → event flag 설정 → main loop → MQTT publish 호출
핵심은 ISR 안에서 무거운 네트워크 작업을 하지 않고, 이벤트만 넘긴 뒤 메인 문맥에서 처리하는 것입니다.
Practical Tips / Pitfalls
- ISR 안에서 TCP send를 직접 호출하지 않는 것이 중요합니다.
- 인터럽트 플래그를 제대로 정리하지 않으면 반복 인터럽트가 발생할 수 있습니다.
- ISR과 메인 루프 사이의 데이터 공유에는 volatile 변수 또는 큐를 사용하는 편이 안전합니다.
- 인터럽트가 여러 개라면 우선순위 설정을 먼저 정리해야 합니다.
- 외부 인터럽트 입력이 기계식 스위치라면 디바운싱을 추가해야 합니다.
- TCP/MQTT 전송 전 Ethernet link 상태를 확인하는 편이 좋습니다.
- 예외 상황 복구를 위해 watchdog를 함께 두는 것이 실용적입니다.
FAQ
Q: 왜 인터럽트 기반 시스템에 W55MH32를 사용하나요?
A: 빠른 MCU 인터럽트 처리와 하드웨어 TCP/IP 오프로드를 함께 활용할 수 있기 때문입니다. 실시간 응답성이 중요한 시스템에서 네트워크 처리 부담이 ISR 타이밍을 방해하지 않도록 설계하기 쉽습니다.
Q: W55MH32는 인터럽트 중 네트워크를 어떻게 처리하나요?
A: 인터럽트 자체는 MCU가 처리하고, TCP/IP 소켓 처리는 전용 하드웨어가 담당합니다. 이 분리 구조 덕분에 네트워크 작업이 ISR 지연의 직접 원인이 되는 상황을 줄일 수 있습니다.
Q: 이 프로젝트에서 W55MH32는 어떤 역할을 하나요?
A: 실시간 이벤트를 인터럽트로 감지하고, 그 이벤트를 Ethernet을 통해 외부 시스템으로 전송하는 이벤트 기반 네트워크 노드 역할을 합니다. MQTT를 추가하면 클라우드나 브로커로 이벤트를 전달하는 구조로도 확장할 수 있습니다.
Q: 초보자도 따라할 수 있나요?
A: 가능합니다. 다만 GPIO, 인터럽트, TCP 소켓의 기본 개념은 알고 있어야 합니다. 소프트웨어 TCP/IP 스택을 직접 다루지 않아도 된다는 점은 STM32 + LwIP 조합보다 학습 부담을 낮춰줍니다.
Q: STM32 인터럽트 + LwIP 시스템과 비교하면 어떤 차이가 있나요?
A: STM32는 ISR 처리와 소프트웨어 TCP/IP 스택 스케줄링을 함께 고려해야 하므로 구조가 더 복잡해질 수 있습니다. W55MH32는 네트워킹을 하드웨어가 처리하므로 인터럽트 응답 특성을 더 예측 가능하게 유지하기 쉽습니다.
Source
- Original Reference: https://wenku.csdn.net/answer/nssqs9547i4
- Topic: W55MH32 인터럽트 처리 설명
- License: 명시되지 않음
Tags
#W55MH32 #Interrupt #EmbeddedSystems #TCP #MQTT #Ethernet #RealTime #IoT #STM32Comparison #WIZnet
