How to Implement DHCP Firmware with W5500 on STC32G144K246?

Summary

This project shows how an STC32G144K246 microcontroller can obtain an IP address automatically through DHCP using the WIZnet W5500 Ethernet controller. In this architecture, the STC32G144K246 runs the application firmware and DHCP control flow, while the W5500 provides wired Ethernet connectivity through its hardware TCP/IP stack, SPI interface, socket engine, MAC/PHY, and internal packet buffers.

What the Project Does

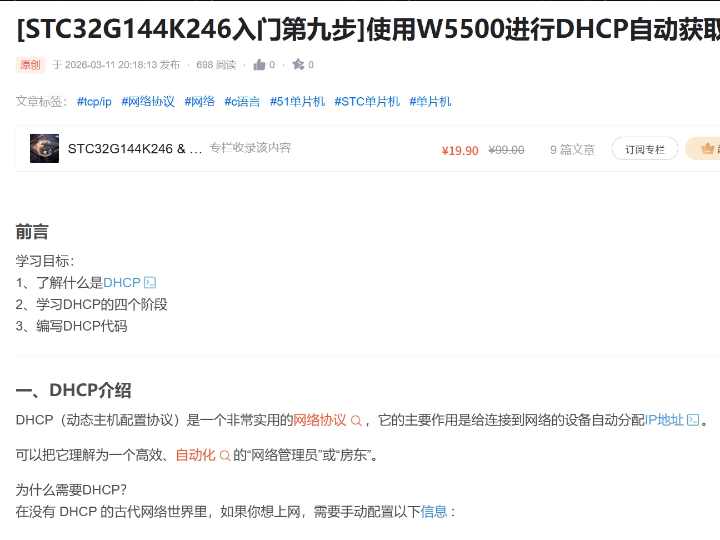

The original article is part of an STC32G144K246 learning series and focuses on DHCP-based IP assignment with W5500. Its stated learning goals are to explain DHCP, describe the four DHCP stages, and write DHCP code for automatic network configuration. The visible article content introduces DHCP as the mechanism that assigns IP address, subnet mask, gateway, and DNS information automatically, instead of requiring static manual configuration.

The data flow is straightforward. The STC32G144K246 controls the W5500 over SPI. After the Ethernet link is available, the firmware starts a DHCP negotiation. The DHCP transaction follows the standard DORA sequence: Discover, Offer, Request, and Acknowledge. Once the lease is accepted, the firmware stores the assigned network parameters and can proceed to TCP or UDP application communication.

This is useful for general embedded networking because the device can be moved between routers, test benches, classrooms, and development networks without recompiling firmware for each static IP environment.

Where WIZnet Fits

The WIZnet product used here is the W5500. It sits between the STC32G144K246 MCU and the Ethernet network.

The W5500 matters because it is not just a PHY. It includes a hardwired TCP/IP stack, embedded 10/100 Ethernet MAC/PHY, SPI interface up to 80 MHz, 32 KB internal TX/RX buffer memory, and support for eight independent sockets.

For a small MCU firmware project, this changes the software boundary. The STC32G144K246 does not need to run a full software Ethernet MAC driver plus LwIP-style TCP/IP stack. Instead, the firmware mainly needs stable SPI access, W5500 register control, socket setup, DHCP state handling, and timeout recovery. That is a better fit when RAM, Flash, interrupt latency, and debugging time are more constrained than raw network-stack flexibility.

Implementation Notes

The original CSDN article is partially paywalled in the accessible page view, so the full source code could not be verified line by line. Because of that, the following is not copied from the article and should not be treated as the author’s exact code.

Conceptual integration example based on WIZnet ioLibrary:

uint8_t tx_size[8] = {2,2,2,2,2,2,2,2};
uint8_t rx_size[8] = {2,2,2,2,2,2,2,2};

wizchip_init(tx_size, rx_size);

wiz_NetInfo netinfo = {
    .mac  = {0x00, 0x08, 0xDC, 0x11, 0x22, 0x33},
    .dhcp = NETINFO_DHCP
};

wizchip_setnetinfo(&netinfo);

This initialization step allocates the W5500 socket buffers and marks the network configuration mode as DHCP. In a real STC32G144K246 port, the important firmware work is below this layer: implementing SPI read/write routines, chip-select control, reset timing, delay functions, and an accurate timer tick for DHCP timeouts.

Conceptual DHCP loop based on WIZnet ioLibrary:

DHCP_init(0, dhcp_buffer);

while (1) {
    int state = DHCP_run();

    if (state == DHCP_IP_LEASED) {
        getIPfromDHCP(netinfo.ip);
        getGWfromDHCP(netinfo.gw);
        getSNfromDHCP(netinfo.sn);
        getDNSfromDHCP(netinfo.dns);
        wizchip_setnetinfo(&netinfo);
        break;
    }
}

This loop represents the firmware responsibility: keep the DHCP state machine running until a valid lease is obtained, then copy the assigned IP, gateway, subnet mask, and DNS server into the W5500 network information structure. In production firmware, this loop should also handle timeout, lease renewal, link-down recovery, and fallback to a known static IP only when that behavior is explicitly required.

Compared with an LwIP implementation, the firmware is smaller in scope. With LwIP, the MCU usually owns the network interface driver, memory pools, TCP/IP timers, packet buffers, and protocol processing. With W5500, the MCU controls a hardware socket interface and uses the W5500 for the lower network transport workload. The trade-off is that W5500 gives less low-level protocol customization than LwIP, but it reduces the amount of network stack code that must be ported, tuned, and debugged on the MCU.

Practical Tips / Pitfalls

• Verify SPI mode and timing first. W5500 supports SPI mode 0 and 3, but firmware bugs often come from chip-select timing, wrong CPOL/CPHA, or unstable software SPI delays.
• Use a unique MAC address. DHCP may fail or produce unstable behavior if multiple boards share the same MAC address on one LAN.
• Treat DHCP as a state machine, not a blocking delay. The firmware should continue calling the DHCP handler and maintain a correct periodic timer.
• Check the PHY link before blaming DHCP. No link, bad cable, wrong magnetics, or unstable module power will look like a DHCP timeout.
• Reserve enough buffer space for DHCP and later sockets. The W5500 has 32 KB internal buffer memory, but the allocation across sockets should match the application traffic pattern.
• Add recovery logic for lease renewal and router restart. Embedded nodes are often left running longer than the development router.
• Keep watchdog behavior in mind. DHCP discovery can take longer than a normal control-loop iteration, so the watchdog should be serviced safely during network acquisition.

FAQ

Q: Why use W5500 for DHCP on STC32G144K246?
A: W5500 provides hardware TCP/IP offload, an embedded MAC/PHY, internal packet buffers, and socket-level operation over SPI. For STC32G144K246 firmware, this reduces the need to port and tune a full software TCP/IP stack just to obtain an IP address and start Ethernet communication.

Q: How does W5500 connect to the STC32G144K246?
A: It connects through SPI, using SCK, MOSI, MISO, chip-select, reset, power, and ground. Firmware must provide the low-level SPI read/write callbacks, chip-select control, reset sequence, and delay/timer functions before DHCP can work reliably.

Q: What role does W5500 play in this DHCP project?
A: W5500 is the Ethernet interface and hardware network engine. The STC32G144K246 runs the firmware logic and DHCP state handling, while W5500 handles Ethernet packet transfer, socket buffering, MAC/PHY operation, and hardware-assisted TCP/IP functions.

Q: Can beginners follow this project?
A: Yes, but it is not a pure “copy and run” networking exercise. A beginner should already understand GPIO, SPI, MCU timers, basic IP addressing, and serial debugging. The most common learning curve is not DHCP theory, but getting the W5500 SPI driver and link status stable first.

Q: How does W5500 compare with LwIP for this use case?
A: W5500 is simpler when the goal is reliable embedded Ethernet with limited MCU resources. LwIP is more flexible and can support deeper protocol customization, but it requires more RAM, more porting work, network-interface integration, timer management, and packet-buffer tuning. For a DHCP client on an STC32G144K246-class MCU, W5500 keeps the firmware focused on device logic instead of full network-stack maintenance.

Source

Original article: CSDN, “[STC32G144K246入门第九步] 使用W5500进行DHCP自动获取IP” by 单片有机机.
License: Not clearly stated on the accessible page.
Reference: WIZnet W5500 official product and documentation pages for hardware TCP/IP stack, SPI, buffer, and socket specifications.

Tags

#W5500 #WIZnet #STC32G144K246 #DHCP #Ethernet #SPI #EmbeddedFirmware #TCPIP #GeneralEmbeddedNetworking #LwIP
