How to Capture OV2640 Images and Transport Them over Ethernet with W5500 for Machine Vision?
This project targets an embedded machine-vision architecture in which an OV2640 camera captures image data and an MCU forwards that data over wired Ethernet usi
How to Capture OV2640 Images and Transport Them over Ethernet with W5500 for Machine Vision?
Summary
This project targets an embedded machine-vision architecture in which an OV2640 camera captures image data and an MCU forwards that data over wired Ethernet using a WIZnet W5500. The useful commercial design pattern is to keep image acquisition and transport at the embedded node while moving heavier vision processing to a host or edge computer. However, the supplied CSDN article could not be reliably retrieved in full through the available web sources, so its exact MCU, firmware functions, image format, packet framing, and measured performance cannot be verified. The implementation below therefore describes the architecture without inventing source code.
What the Project Does
The intended system combines two distinct data paths: camera acquisition and Ethernet transport.
The OV2640 acts as the image sensor. An MCU configures the camera, receives image data, manages frame buffers, and prepares captured data for transmission. The W5500 then provides the wired Ethernet interface between the embedded camera node and a receiving computer or machine-vision controller.
The resulting data path is:
Scene
↓
OV2640
↓
Camera Interface
↓
MCU
├── Image Acquisition
├── Frame Buffer Management
├── Packetization
└── Transmission Control
↓
SPI
↓
W5500
↓
10/100 Ethernet
↓
PC / Edge Computer
↓
Machine-Vision ApplicationFor a commercial machine-vision product, this architecture separates acquisition from computation. The embedded side can concentrate on deterministic camera capture and data delivery, while a PC or edge processor can perform OpenCV processing, inspection, classification, or AI inference.
The original CSDN article was supplied as the project source, but its complete implementation could not be reliably retrieved during verification. For that reason, details such as the exact MCU-to-OV2640 interface, resolution, JPEG configuration, TCP/UDP choice, and frame protocol should be checked against the original article before reproducing the design.
Where WIZnet Fits
The relevant WIZnet device is the W5500 Hardwired TCP/IP Ethernet Controller.
The W5500 sits between the MCU and Ethernet network:
OV2640 → MCU → SPI → W5500 → Ethernet → Vision HostIts role is not image processing. It provides the network transport path used to move captured image data away from the embedded camera node.
W5500 integrates a hardwired TCP/IP engine, 10/100 Ethernet MAC/PHY, eight hardware sockets, and 32 KB of internal TX/RX memory. The host accesses those resources through SPI, which can operate at up to 80 MHz. CSDN
That separation is useful in an MCU-based camera node because the MCU already has several time-sensitive jobs:
Camera capture
↓
DMA / frame handling
↓
Image buffer management
↓
Application processing
↓
Network transmissionImplementing a software TCP/IP stack adds another memory- and CPU-consuming subsystem. With W5500, TCP/IP socket processing and its dedicated network buffers reside in the Ethernet controller instead.
There is an important limitation, however: W5500 does not make the complete image path 100 Mbps simply because its Ethernet PHY is 100BASE-TX.
Camera throughput also depends on image format, resolution, frame rate, MCU memory bandwidth, SPI clock, protocol overhead, buffer-copy operations, and receiver performance. These limits must be measured on the finished hardware.
Implementation Notes
Because the supplied CSDN page could not be retrieved with sufficient fidelity to verify its code, reproducing functions or claiming exact pin assignments would risk fabricating implementation details.
A commercial implementation can instead be divided into four verified engineering boundaries.
OV2640 Acquisition
The first stage is responsible for configuring the sensor and transferring captured image data into MCU-accessible memory.
OV2640
│
├── Sensor configuration
│
└── Pixel / compressed image output
↓
MCU bufferThe critical design decision is whether the network node transports raw/uncompressed pixels or compressed image data.
For example, a 640 × 480 RGB565 frame contains:
640 × 480 × 2 = 614,400 bytes
before Ethernet and application-protocol overhead.
That is a substantial payload for a small MCU camera node. JPEG output can reduce the transferred data considerably, although the resulting frame size varies with image content and compression settings.
Frame Buffer Management
The camera and Ethernet transmitter should not independently write into the same active memory region.
A more robust commercial architecture uses buffering such as:
Camera
↓
Buffer A ← capture
Buffer B → transmit
↓
swap
↓
Buffer B ← capture
Buffer A → transmitWhether full double buffering is possible depends heavily on the selected MCU and external-memory configuration.
If memory cannot hold multiple complete frames, the implementation can instead divide a frame into smaller blocks and stream those blocks through the W5500.
W5500 Ethernet Transport
The network stage should packetize the image independently of the camera driver.
A practical application-level frame can conceptually contain:
+-------------------------+
| Frame header |
| - Magic / version |
| - Frame ID |
| - Width / height |
| - Image format |
| - Payload length |
+-------------------------+
| Image payload |
| ... |
+-------------------------+
| Integrity information |
+-------------------------+This structure is an architectural recommendation, not code extracted from the source.
A frame identifier lets the receiver distinguish consecutive images. Explicit payload length is particularly important with TCP because TCP presents a byte stream; one send() operation at the embedded device does not imply one corresponding recv() operation on the PC.
Host-Side Machine Vision
The receiver reconstructs the image before passing it to the vision pipeline:
Ethernet RX
↓
Frame parser
↓
Image reconstruction / decode
↓
OpenCV / AI inference
↓
Inspection result
↓
PLC / database / actuatorThis split can be appropriate for commercial inspection equipment where the camera node must remain compact while inference is performed on a more capable industrial PC or edge processor.
Practical Tips / Pitfalls
Calculate image bandwidth before choosing resolution and frame rate. Raw RGB565 grows quickly; 640 × 480 alone is 614,400 bytes per frame before transport overhead. Do not derive achievable FPS from the Ethernet PHY rate alone.
Benchmark the complete SPI path. The image payload must cross MCU → SPI → W5500 before reaching Ethernet. Measure sustained application throughput rather than quoting the configured SPI clock as network throughput.
Use explicit frame boundaries. With TCP, include at least a recognizable header and payload length so the receiver can reconstruct images correctly after fragmented or combined receives.
Avoid blocking camera acquisition on network transmission. Buffering, DMA where supported, and producer/consumer scheduling prevent a slow receiver from immediately stalling the camera pipeline.
Define recovery behavior. A commercial camera node should recover from Ethernet cable removal, PHY link loss, socket disconnects, incomplete frames, receiver restarts, and camera acquisition errors without requiring a power cycle.
Design Ethernet hardware for the deployment environment. Magnetics, ESD protection, connector shielding, grounding, power integrity, and camera-clock noise need attention when moving from a development board to a commercial PCB.
Measure latency separately from throughput. Machine vision may require either high frame throughput or low capture-to-result latency. Buffering that increases throughput can also add latency, so both metrics should be tested.
FAQ
Q: Why use W5500 for an OV2640 machine-vision node?
W5500 moves TCP/IP socket processing and 32 KB of network TX/RX buffering into dedicated hardware instead of requiring the MCU to implement all of that functionality in software. This is useful when the MCU is simultaneously managing camera acquisition, memory transfers, frame buffers, and application logic. The benefit should still be evaluated against the actual image bandwidth required by the product.
Q: How does W5500 connect to the camera platform?
W5500 connects to the host MCU through SPI rather than directly to the OV2640. The camera sends image data to the MCU through the camera-side interface, while the MCU transfers network data to W5500 over SPI. W5500 supports SPI operation up to 80 MHz, but sustained image throughput will be lower than the theoretical SPI clock rate because commands, framing, buffer operations, and network overhead also consume bandwidth.
Q: What exactly does W5500 do in this machine-vision system?
W5500 transports the captured image data from the MCU camera node to another Ethernet host. It does not capture OV2640 pixels, encode JPEG images, or perform machine-vision inference. Those responsibilities remain with the camera/MCU and receiving vision system respectively.
Q: Can beginners build this OV2640/W5500 system?
A basic demonstration is achievable with experience in MCU peripherals, camera interfaces, SPI, memory buffers, and TCP/IP sockets. A commercial implementation is more demanding because it also requires asynchronous buffer management, network reconnection, frame synchronization, bandwidth analysis, error recovery, PCB signal integrity, and long-duration reliability testing.
Q: How does W5500 Ethernet compare with Wi-Fi for this application?
W5500 provides a wired Ethernet link and hardware TCP/IP sockets, while Wi-Fi adds a wireless MAC/PHY, association process, RF environment, and typically a different network-stack architecture. Wired Ethernet removes RF coverage and interference from the camera-to-network link, which can simplify fixed machine installations. Wi-Fi is useful where cabling is impractical or mobility is required. The appropriate choice therefore depends on installation constraints as well as measured image throughput and latency rather than on the camera sensor alone.
Source

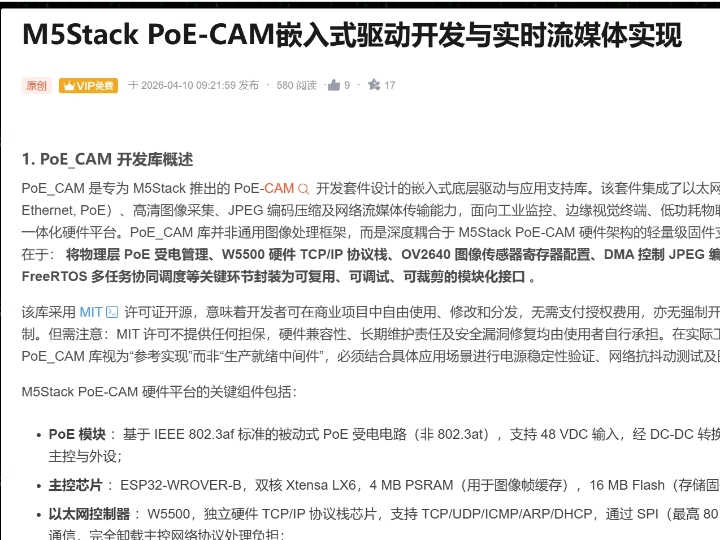

Original Project: CSDN — OV2640 / W5500 project
https://blog.csdn.net/weixin_34945060/article/details/160033775
Source Verification: The supplied CSDN article could not be reliably retrieved in full through the available web index. Its exact source code, MCU model, pin configuration, image resolution, W5500 socket mode, measured frame rate, and transport performance are therefore not claimed here.
License: No reusable open-source license could be verified from the accessible source material.
Tags
#W5500 #OV2640 #MachineVision #Ethernet #EmbeddedVision #Camera #SPI #TCPIP #IndustrialAutomation #CommercialDevice
