How to Build an Ethernet-Based MQTT IoT Node with W5500 for Industrial Monitoring?
This project demonstrates how a microcontroller can send telemetry data to an MQTT broker over wired Ethernet using the WIZnet W5500 Ethernet controller.
How to Build an Ethernet-Based MQTT IoT Node with W5500 for Industrial Monitoring?
W5500을 사용해 산업용 모니터링을 위한 이더넷 기반 MQTT IoT 노드를 구축하는 방법
Summary
This project demonstrates how a microcontroller can send telemetry data to an MQTT broker over wired Ethernet using the WIZnet W5500 Ethernet controller. The W5500 acts as the network transport layer, providing hardware TCP/IP offload so the MCU can focus on sensor acquisition and MQTT messaging. The design targets Industrial IoT and educational environments where stable wired networking and predictable communication latency are preferred over Wi-Fi.
이 프로젝트는 마이크로컨트롤러가 WIZnet W5500 이더넷 컨트롤러를 사용하여 유선 이더넷을 통해 MQTT 브로커로 텔레메트리 데이터를 전송하는 방법을 보여줍니다. W5500은 하드웨어 TCP/IP 오프로드 기능을 제공하여 MCU가 센서 데이터 수집과 MQTT 메시지 처리에 집중할 수 있도록 합니다. 이러한 구조는 안정적인 네트워크와 예측 가능한 지연 시간이 중요한 산업용 IoT 및 교육 환경에 적합합니다.
What the Project Does
The system shown in the video demonstrates a practical Industrial IoT architecture where embedded devices publish operational data to a centralized server using MQTT.
Typical system data flow:
Sensors or device inputs generate measurements such as temperature, voltage, or device status.
A microcontroller reads the data and formats telemetry messages.
The firmware connects to an MQTT broker over Ethernet.
Sensor data is published to MQTT topics.
A dashboard or IoT platform subscribes to these topics for monitoring and analysis.
This type of architecture is widely used in:
factory equipment monitoring
smart building infrastructure
industrial test systems
embedded networking education
MQTT provides a lightweight publish/subscribe protocol suitable for microcontrollers and scalable IoT cloud systems.
한국어 설명
영상에서 소개된 시스템은 MQTT 기반 산업용 IoT 아키텍처의 간단한 예시입니다. 임베디드 장치가 센서 데이터를 수집한 뒤 MQTT를 통해 서버로 전송합니다.
시스템 데이터 흐름:
센서 또는 장비 상태 입력이 측정 데이터를 생성
마이크로컨트롤러가 데이터를 읽고 메시지로 구성
장치는 이더넷을 통해 MQTT 브로커에 연결
데이터가 MQTT 토픽으로 publish
대시보드 또는 IoT 플랫폼이 이를 subscribe하여 모니터링
이 구조는 다음과 같은 분야에서 널리 사용됩니다.
공장 설비 모니터링
스마트 빌딩 시스템
산업용 테스트 장비
임베디드 네트워크 교육
Where WIZnet Fits
The WIZnet W5500 functions as the dedicated Ethernet networking engine in this system.
Unlike typical microcontroller networking solutions that require a software TCP/IP stack, the W5500 includes a hardware TCP/IP offload engine. This means the chip directly manages:
TCP connection handling
packet retransmission
socket buffering
Ethernet frame processing
System architecture roles:
MCU → application logic and MQTT messaging
W5500 → Ethernet networking and TCP transport
This architecture is especially useful in Industrial IoT systems because:
many MCUs have limited RAM and flash memory
deterministic network behavior is important
CPU resources should be reserved for application tasks
wired Ethernet offers high reliability in industrial environments
The W5500 also provides 8 hardware sockets and a 32 KB internal buffer, allowing simultaneous connections such as MQTT communication, configuration services, and diagnostics.
한국어 설명
이 시스템에서 WIZnet W5500은 네트워크 통신을 담당하는 전용 이더넷 컨트롤러로 사용됩니다.
일반적인 MCU 네트워크 구현은 소프트웨어 TCP/IP 스택(LwIP 등)을 필요로 하지만, W5500은 하드웨어 TCP/IP 오프로드 엔진을 내장하고 있어 다음 기능을 직접 처리합니다.
TCP 연결 관리
패킷 재전송
소켓 버퍼 관리
이더넷 프레임 처리
시스템 역할 분리:
MCU → 센서 처리 및 MQTT 애플리케이션
W5500 → 이더넷 및 TCP 네트워크 처리
이 구조는 다음과 같은 이유로 산업용 IoT에서 유용합니다.
MCU의 메모리 제한 문제 해결
안정적인 네트워크 지연 시간
CPU 자원을 애플리케이션에 집중
산업 환경에서 유선 이더넷의 높은 안정성
또한 W5500은 8개의 하드웨어 소켓과 32KB 내부 버퍼를 제공하여 MQTT 통신과 추가 네트워크 서비스를 동시에 처리할 수 있습니다.

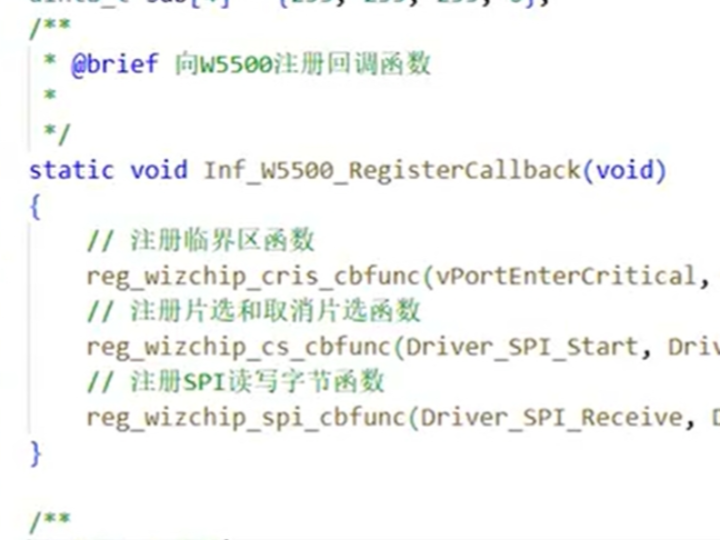

Implementation Notes
The exact firmware repository used in the video is not publicly accessible, so the following example illustrates a conceptual integration example based on WIZnet ioLibrary.
Conceptual integration example based on WIZnet ioLibrary
#include "socket.h"
/* Configure socket buffers */
uint8_t txsize[8] = {2,2,2,2,2,2,2,2};
uint8_t rxsize[8] = {2,2,2,2,2,2,2,2};
void ethernet_init(void)
{
wizchip_init(txsize, rxsize);
wiz_NetInfo netinfo = {
.mac = {0x00,0x08,0xDC,0xAA,0xBB,0xCC},
.ip = {192,168,1,100},
.sn = {255,255,255,0},
.gw = {192,168,1,1},
.dhcp = NETINFO_STATIC
};
wizchip_setnetinfo(&netinfo);
}
After initialization, a TCP socket can connect to the MQTT broker.
socket(0, Sn_MR_TCP, 1883, 0);
/* Connect to broker */
connect(0, broker_ip, 1883);
An embedded MQTT library such as Paho Embedded MQTT can then publish sensor data through this connection.
한국어 설명
영상의 실제 펌웨어 소스 코드는 확인할 수 없으므로, 아래 코드는 WIZnet ioLibrary 기반 개념 예시 코드입니다.
이 코드는 다음 과정을 보여줍니다.
W5500 네트워크 버퍼 초기화
MAC/IP 등 네트워크 설정
TCP 소켓 생성
MQTT 브로커 연결
이후 Paho Embedded MQTT와 같은 MQTT 라이브러리를 사용하여 센서 데이터를 publish할 수 있습니다.
Practical Tips / Pitfalls
Ensure SPI wiring is stable, especially at higher clock speeds.
Check Ethernet link status before attempting an MQTT connection.
Implement automatic reconnect logic for long-running IoT deployments.
Static IP configuration simplifies management in industrial networks.
Plan socket usage if running additional services alongside MQTT.
Adjust MQTT keep-alive intervals to prevent broker disconnects.
한국어 팁
SPI 배선은 짧고 안정적으로 설계해야 합니다.
MQTT 연결 전에 이더넷 링크 상태 확인이 필요합니다.
장시간 운영 장치에서는 자동 재연결 로직이 필수입니다.
산업 환경에서는 고정 IP 설정이 관리에 유리합니다.
여러 서비스가 동작할 경우 소켓 사용 계획이 필요합니다.
MQTT keep-alive 설정을 적절히 조정해야 합니다.
FAQ
Q: Why use the W5500 for an MQTT IoT node?
A: The W5500 includes a hardware TCP/IP stack that offloads networking tasks from the MCU, reducing CPU usage and memory requirements.
Q: Why W5500을 사용하는 이유는 무엇인가요?
A: W5500은 하드웨어 TCP/IP 스택을 내장하여 MCU의 CPU 사용률과 메모리 요구량을 줄여줍니다.
Q: How does the W5500 connect to the microcontroller?
A: It connects through an SPI interface using MISO, MOSI, SCK, and CS pins.
Q: W5500은 MCU와 어떻게 연결되나요?
A: SPI 인터페이스(MISO, MOSI, SCK, CS)를 통해 연결됩니다.
Q: What role does the W5500 play in this project?
A: It manages Ethernet communication and TCP connections to the MQTT broker.
Q: 이 프로젝트에서 W5500의 역할은 무엇인가요?
A: MQTT 브로커와의 TCP 연결 및 이더넷 통신을 처리합니다.
Q: Can beginners build this project for learning?
A: Yes. Because the networking stack is handled by the W5500, beginners can focus on MQTT and IoT concepts.
Q: 초보자도 따라할 수 있나요?
A: 네. W5500이 네트워크 처리를 담당하므로 MQTT와 IoT 개념 학습에 집중할 수 있습니다.
Q: How does this compare to Wi-Fi IoT devices?
A: Ethernet provides more predictable latency and greater reliability in industrial environments.
Q: Wi-Fi 기반 IoT와 비교하면 어떤 차이가 있나요?
A: 이더넷은 산업 환경에서 더 안정적이고 예측 가능한 네트워크 성능을 제공합니다.
