LAN포트형 전광판 컨트롤러

Project description

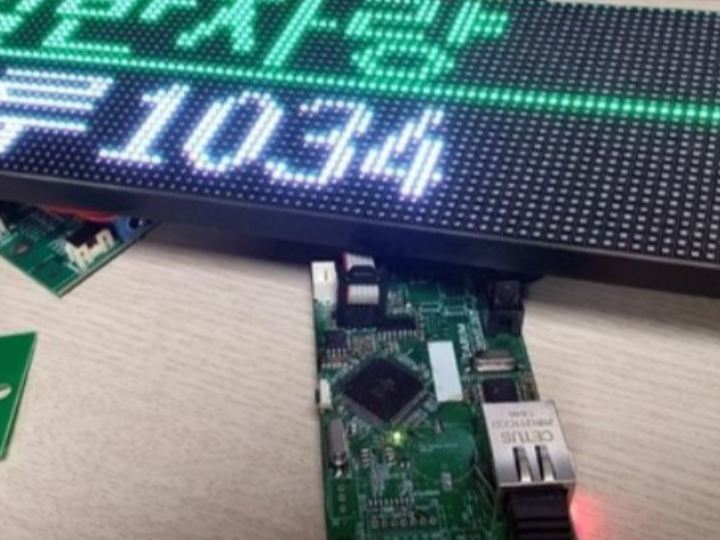

아시는 분도 많이 계시겠지만 저는 전광판 컨트롤러를 버스쪽으로 주로 납품하고 있는데 주차차단기같은 프로토콜 연동형도 수요가 있어 RS-232방식으로 사용하는 곳에 한해 나가고 있습니다. 하지만 CCTV안내, 단속전광판이나 일부 주차장 전광판, PLC연동형 전광판의 경우 LAN포트형을 선호해서 제 컨트롤러가 사용될 경우LAN to Serial컨버터를 사용해야 했는데요, 왼족 PCB가 RS-232통신형 전광판 컨트롤러, 우측이 RS-232/RS-485/LAN포트형으로 새롭게 만들어본 전광판 컨트롤러 PCB입니다. 기존에는 HUB75D규격 포트 2개와, 시내버스 전광판 패널용 포트 3개 총 4개가 있었는데, 공간도 부족하고 불필요한것 같아 HUB75E 1개만 사용했습니다(32듀티의 경우 최대 4단 사용 가능). 기존 주차전광판이 좌측 기판으로 나가고 있다보니 나사 좌표가 달라지면 싫어할 것 같아서 LAN포트형도 현재는 똑같이 만들수밖에 없었습니다. 패킷 날려보면 주차차단기 모듈로 정상 표출되는 모습... RAM이 부족해서 타사 처럼 휘황찬란한 네온, 3D효과 같은것은 없습니다... 스크롤 업/다운, 밀어내기, 페이드인아웃, 레이저, 점멸 효과, 눈내림 효과…
