KinCony F4로 4채널 릴레이 + 센서입력 + LAN 제어 한 번에 묶기
ESP32-S3 + W5500 Ethernet 기반 DIN-Rail 스마트 컨트롤러 소개
PROJECT DESCRIPTION

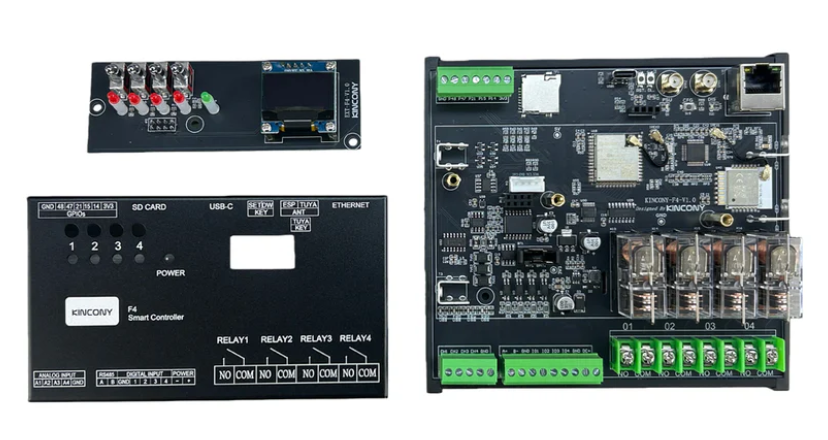

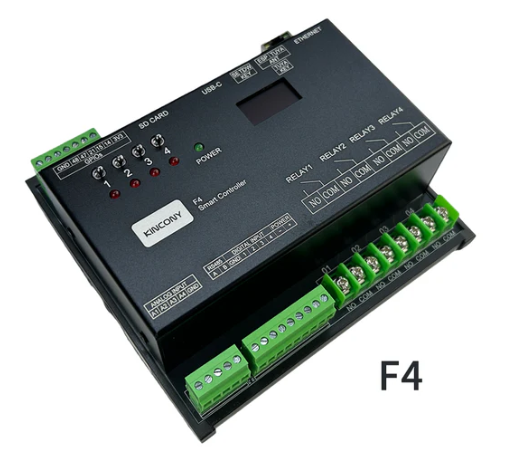

KinCony F4는 ESP32-S3 기반 4채널 분리형(탈착) 릴레이 컨트롤러로, Ethernet(RJ45) + Wi-Fi + RS485를 제공하고, 아날로그 입력/드라이컨택 입력/1-Wire GPIO까지 한 보드에 묶어 스마트홈/제어반에 바로 넣기 좋은 형태(DIN Rail)로 구성된 제품입니다.

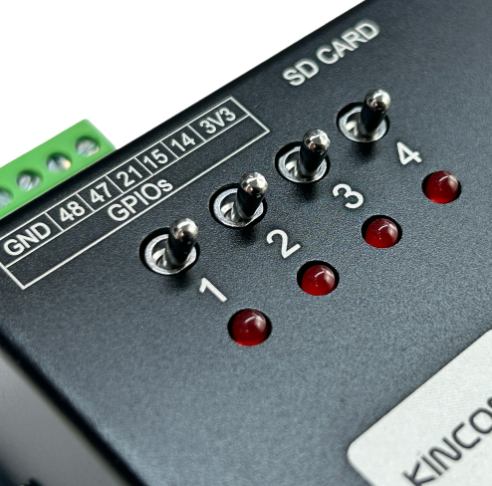

또한 릴레이 채널마다 수동 스위치 버튼이 있어, 컨트롤러(펌웨어)가 죽어도 현장에서 ON/OFF를 직접 할 수 있는 점이 특징입니다.
OVERVIEW
이 보드가 해결해주는 것
릴레이 4채널 제어(고부하 AC/DC) + 입력(센서/스위치) 수집을 한 장으로 통합
LAN(Ethernet) 기반 로컬 제어와 Wi-Fi/클라우드(Tuya) 제어를 필요에 따라 병행
홈어시스턴트 연동 시나리오에서, 펌웨어/프로토콜 선택지가 많음(KCS v3 / ESPHome / Tasmota / 직접 코딩)
COMPONENTS
Hardware
KinCony F4 컨트롤러 (ESP32-S3-WROOM-1U N16R8 기반)
DC 12V 또는 24V 전원(제품 옵션, 기본 12V 릴레이 구성 언급)
DIN Rail 장착 환경(분전함/제어반)
(선택) RS485 장치, 1-Wire 센서, 아날로그 센서(0–5V / 4–20mA), 433MHz RF 리시버 등
Software / Firmware 옵션
KinCony KCS v3 펌웨어(HTTP/MQTT/TCP/RS485 Modbus/Tuya 등 멀티 프로토콜, HA MQTT Auto Discovery 언급)
ESPHome 펌웨어(홈어시스턴트 통합)
Arduino IDE / MicroPython / ESP-IDF로 직접 개발
Tasmota 펌웨어
Tasmota 펌웨어
Tasmota FW는 **ESP8266/ESP32 계열 칩이 들어간 스위치/플러그/릴레이 같은 IoT 기기에 올려서 쓰는 “오픈소스 대체 펌웨어(Firmware)”**예요.
즉, 제품에 기본으로 들어있는 제조사 펌웨어 대신 Tasmota를 올리면:
기기가 자체적으로 Web UI(웹 설정 페이지) 를 제공하고
MQTT / HTTP / Serial 등으로 로컬에서 제어할 수 있고
OTA 업데이트, 타이머/룰 같은 간단한 자동화도 펌웨어 안에서 처리할 수 있어요.
왜 많이 쓰나요?
클라우드 앱 없이도 로컬(내부망) 제어를 쉽게 만들 수 있어서, Home Assistant 같은 환경에서 많이 씁니다.

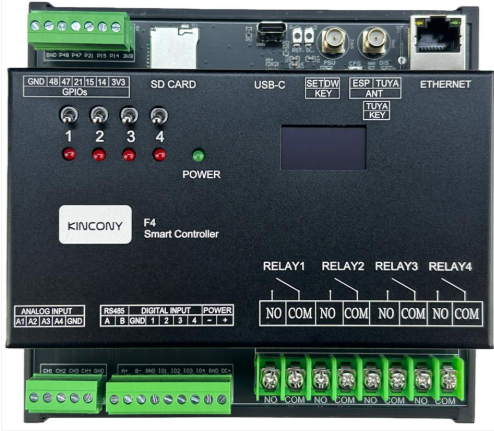

HARDWARE SPECS
인터페이스
Ethernet(RJ45) 100Mbps, IPv4/IPv6 + Wi-Fi + Bluetooth + RS485 + USB-C + LCD + Tuya 모듈
Ethernet 칩: W5500
출력(릴레이)
4CH OMRON 분리형(탈착) 릴레이, 각 채널 COM/NO 제공
최대 부하: 250VAC/16A, 30VDC/16A
입력/확장
아날로그 입력: DC 0–5V(A1,A2) 2채널 + 4–20mA(A3,A4) 2채널
드라이컨택 입력 4채널(포토커플러 절연, 최대 500m 케이블 언급)
1-Wire GPIO 4채널(보드 풀업 포함) + Free GPIO 2채널(직결)
RTC: DS3231(배터리 소켓 포함) + SD카드(SPI)
433MHz RF 리시버 소켓, SMA 안테나 확장 소켓 언급
DETAILS (구현/운영 시나리오)
1) “로컬 우선” 제어(추천)
F4를 공유기/스위치에 Ethernet으로 붙이고, 홈어시스턴트/Node-RED 등에서 MQTT/TCP/HTTP로 제어
장점: 지연 적고(로컬), 인터넷 장애에도 제어 유지
제품 설명에서도 KCS v3가 HTTP/MQTT/TCP/RS485 Modbus 등을 지원한다고 안내합니다.
2) “원격(인터넷) + 로컬” 병행
제품 측 권장 흐름은 Tuya 앱(원격) + Home Assistant(로컬) 를 같이 쓰는 방식입니다.
“원격 제어는 Tuya로, 로컬 제어는 HA로” 역할 분리가 깔끔합니다.
3) 펌웨어 선택 가이드(현실적인 기준)
KCS v3: 빠르게 붙이고(제로코드에 가까운 구성 강조), 멀티 프로토콜/Auto Discovery(MQTT) 활용
ESPHome: HA에 깊게 통합하고, YAML로 커스텀 로직 넣고 싶을 때
Tasmota: 익숙한 사람에게는 빠른 대안(채널/포트 한계 관련 언급도 있음)
직접 개발(Arduino/ESP-IDF/MicroPython): 제품 기능을 내 요구에 맞게 “완전 커스텀”할 때
활용 아이디어
분전함에서 조명/펌프/솔레노이드/밸브 4채널 제어(릴레이 부하 스펙 확인 필수)
4–20mA 입력으로 산업용 센서(압력/유량/수위) 직접 계측
드라이컨택 입력으로 스위치/도어센서/접점 신호 장거리 수집(절연)
1-Wire로 온도센서(DS18B20류) 다점 구성
마치며
KinCony F4는 “ESP32 릴레이 보드” 수준을 넘어, Ethernet + 입력(0–5V/4–20mA/접점/1-Wire) + RS485 + RTC까지 묶어 제어반에 바로 넣는 컨트롤러로 포지셔닝된 제품입니다.
특히 릴레이 수동 스위치는 현장 운영 관점에서 꽤 유용한 안전장치라, “펌웨어가 죽어도 최소한의 제어는 된다”는 방향성이 명확합니다.
