B-Series SoM(B404/B524 등)을 꽂아서 사용하기 위한 평가·개발용 보드입니다.
해당 EVB엔 SoM이란 모듈을 장착하여 사용할 수 있습니다.
SoM은 System on Module의 약자로 B series SoM은 Nordic사의 nRF52840이 장착되어 있고, 주변회로까지 포함하여 셀룰러와 블루투스 등을 사용할 수 있게 만들어 놓은 카드형식의 모듈입니다.

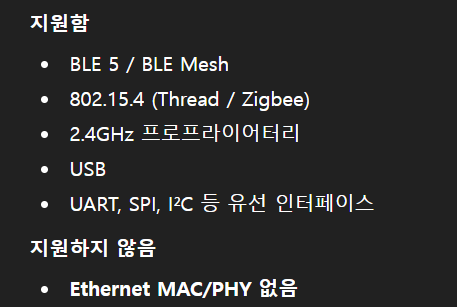

Nordic사의 nRF52840는 다양한 통신 기능이 있지만, Ethernet 기능이 없습니다. 그래서 EVB보드에선 W5500을 사용하여 테스트 할 수 있는 환경을 제공한 것으로 보입니다.

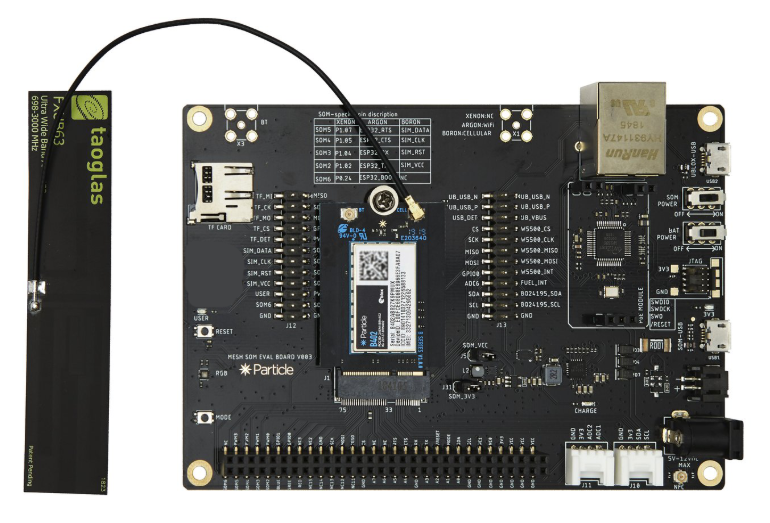

SoM을 장착한 모습은 아래와 같습니다. Nordic의 nRF52840은 굉장히 고스펙의 MCU이고, 그만큼 다양한 기능이 장착되어 있음에도 Ethernet 기능이 없다는 것이 눈여겨볼 점인 것 같습니다.

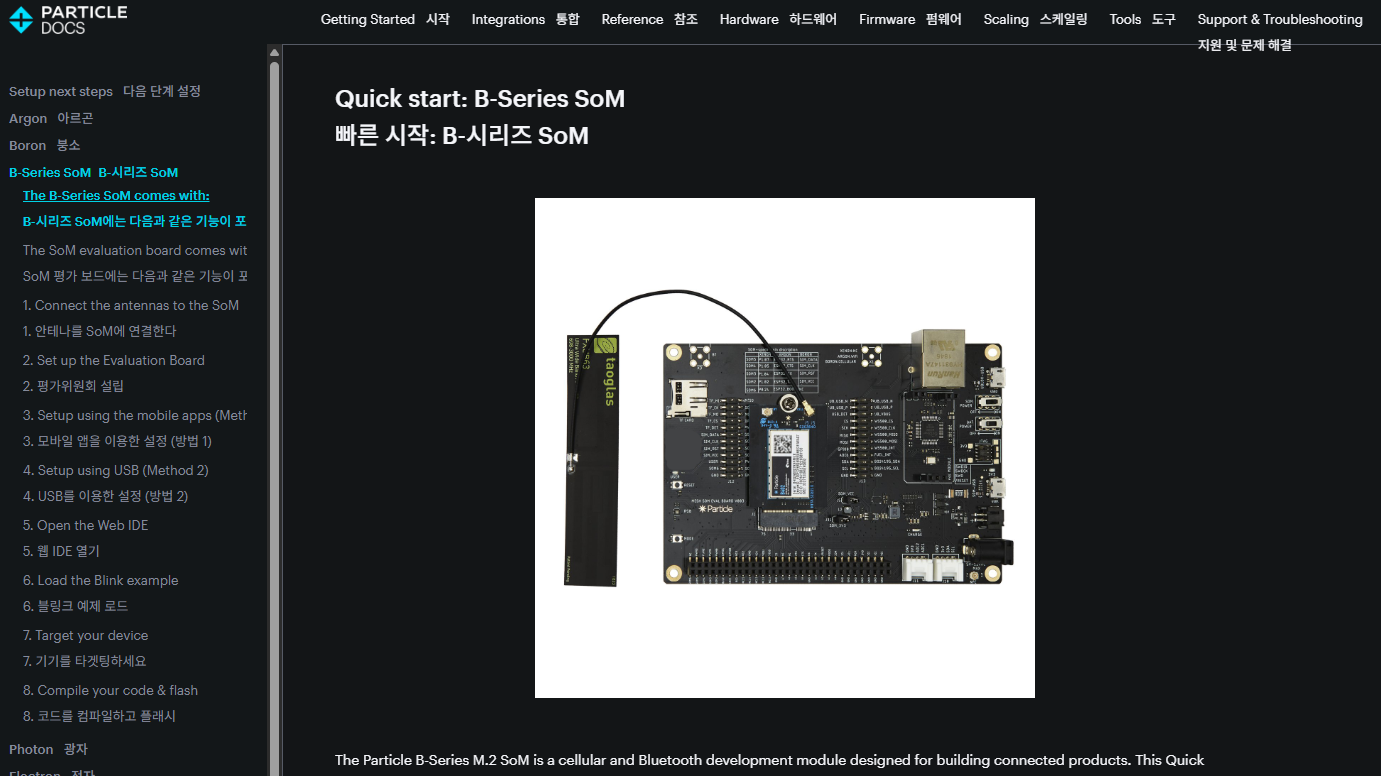

이 모듈을 제작한 Particle 사의 사이트에가면 아래와 같이 사용 방법에 대한 내용이 잘 나와있습니다.
아래와 같이 개략도를 보면 간단하게 많은 것을 테스트 해볼 수 있도록 작성해놨습니다.
Block diagram

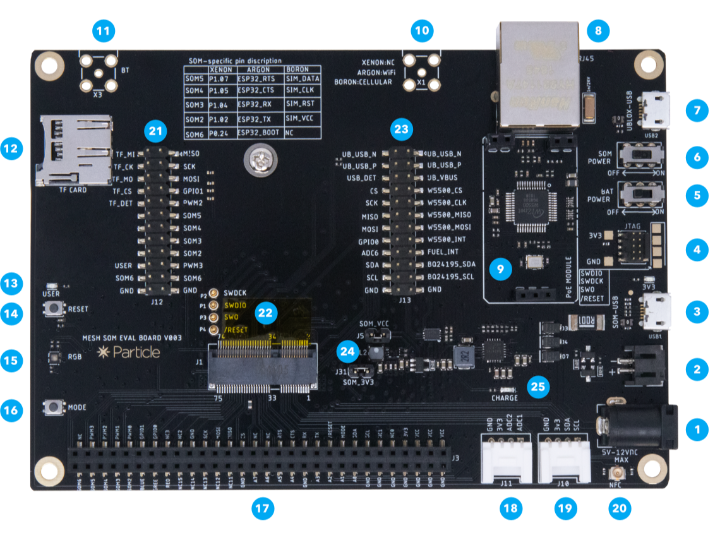

보드에 대한 자세한 설명은 아래와 같습니다.

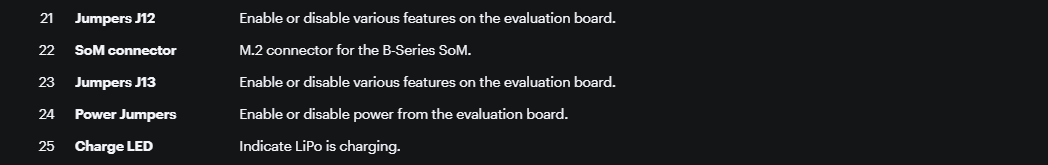

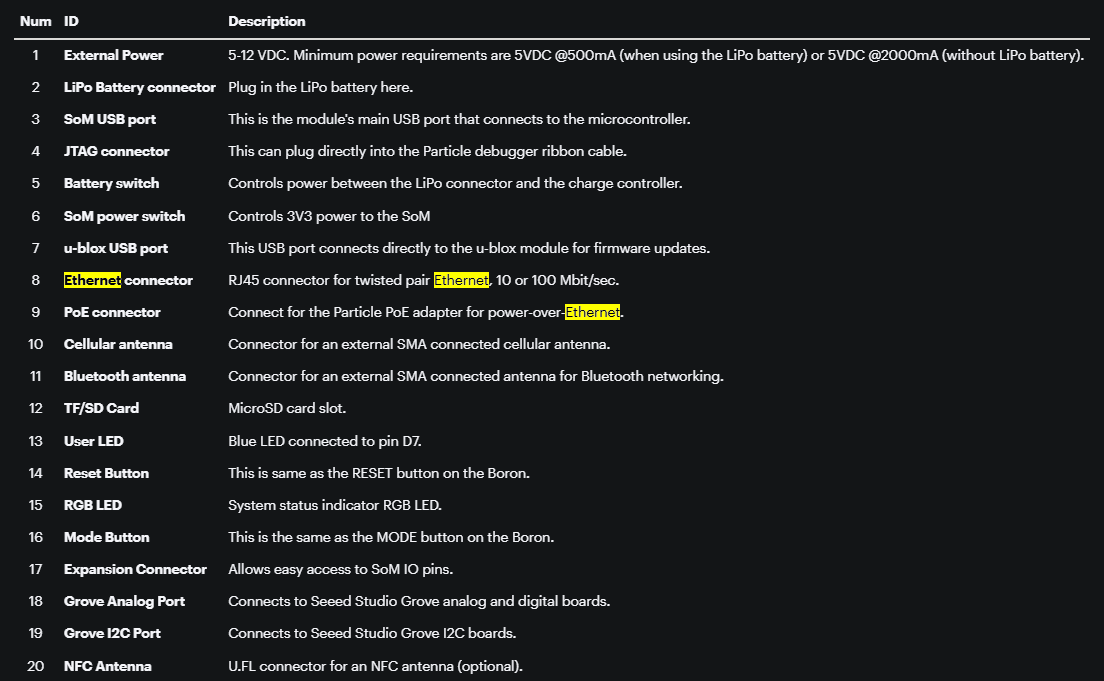

Description
8, 9번이 눈에 띕니다. PoE 기능까지 가능한 것으로 보입니다.

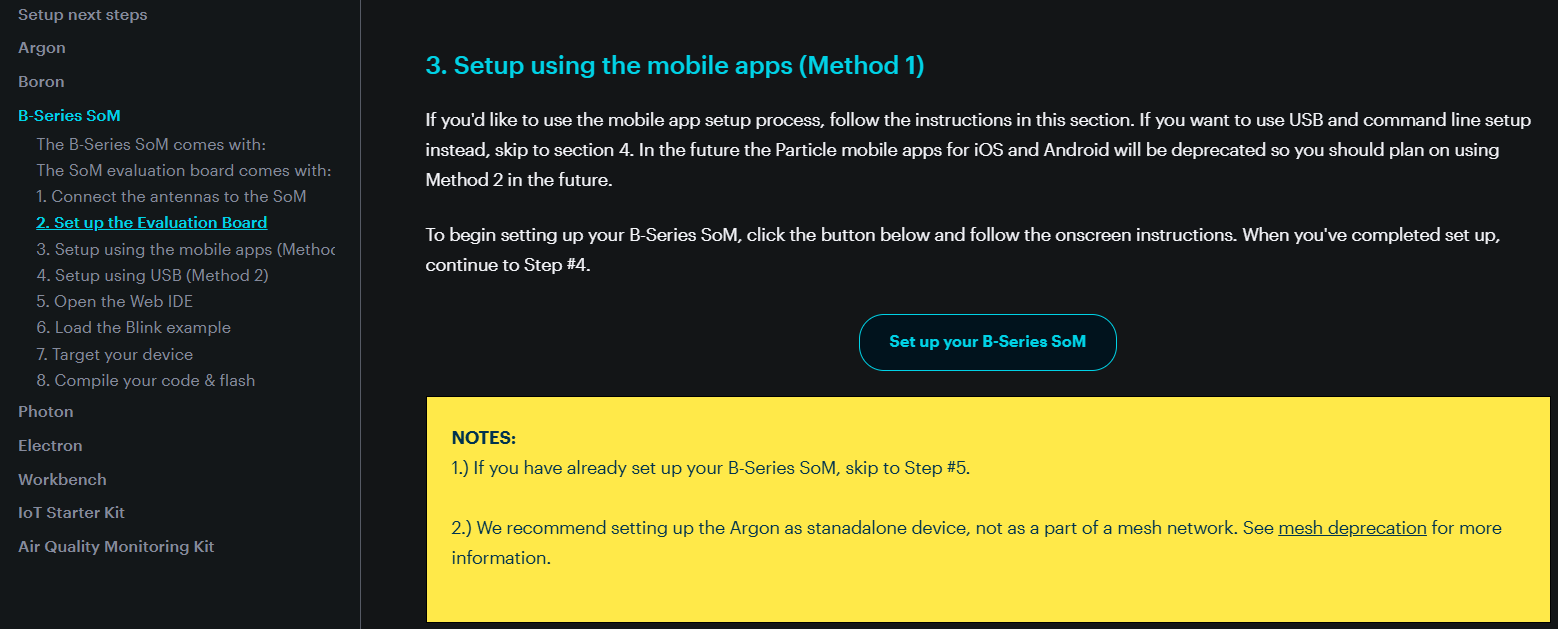

Setup - Modile App
Particle사에서 직접 개발한 EVB의 Mobile Setup 방법이 있는 것으로 보입니다.

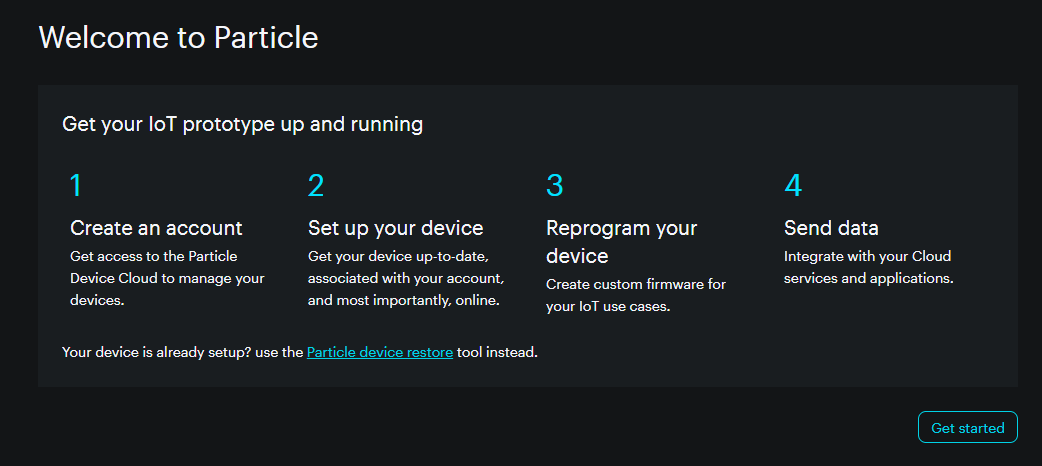

Get Strated를 누르면 로그인을 하고 전용 툴로 이동이 되는 형태로, 아주 구성이 좋아보입니다.

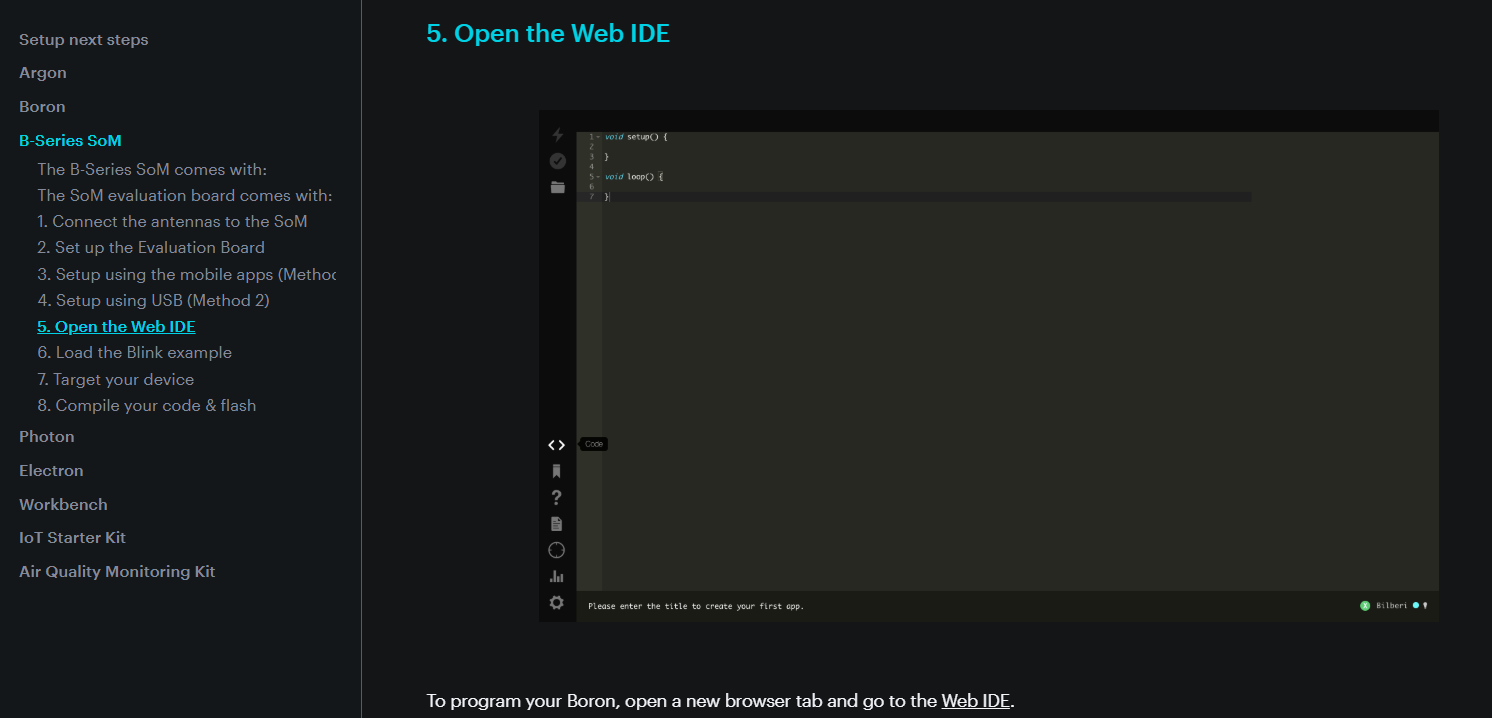

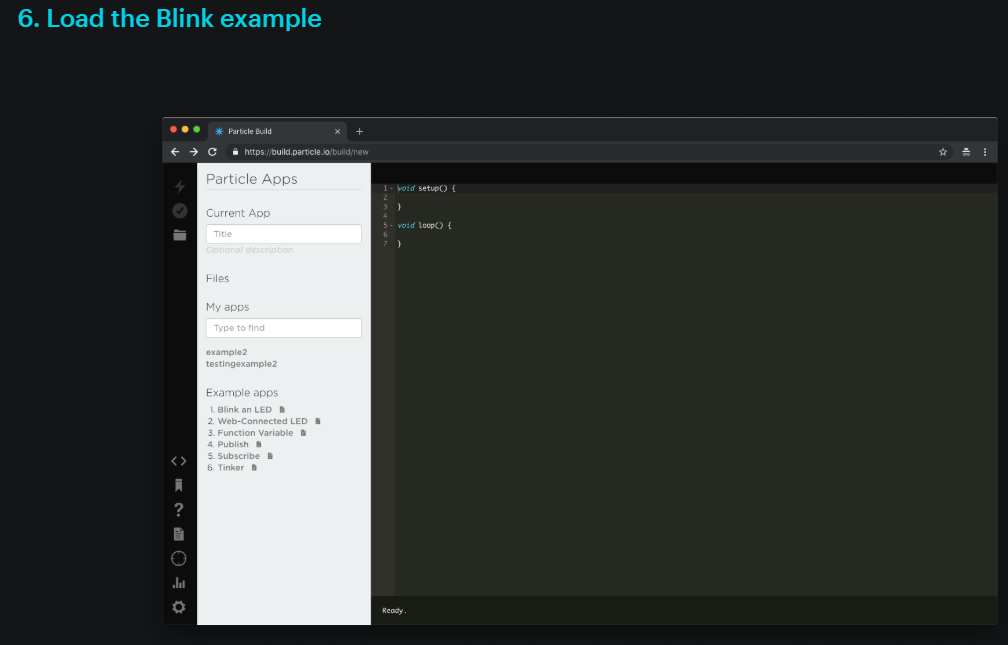

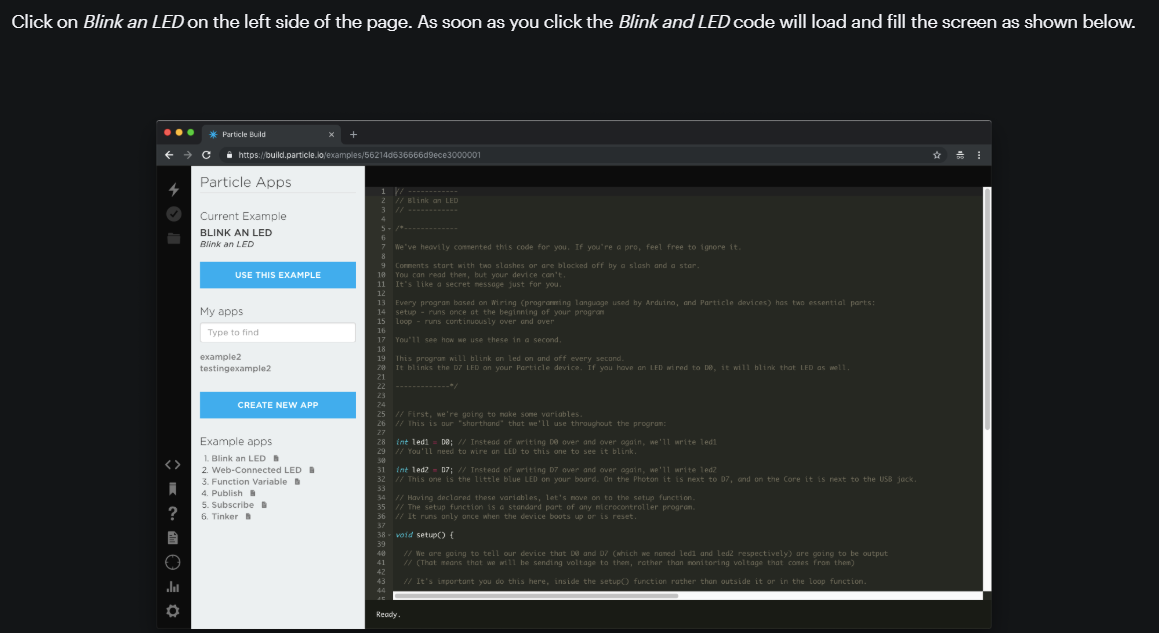

IDE
Nordic 제품으로 구성한 만큼, Nordic 전용 IDE에 대한 가이드를 제공하고 있습니다.
간단한 예제들이 주를 이루고 있습니다.
Nordic 사의 제품과 W5500의 결합은 아주 재밌는 것 같습니다. EVB Setting을 제공되는 Tool로 진행할 수 있는데, 해당 Tool에서 Ethernet 설정도 있습니다. 예제 2번의 Web-Connected LED를 누르면 W5500 + Nordic 사용 예제가 나옵니다. 아주 간단한 예제지만, 아주 Nordic 사용자에겐 아주 유용한 예제가 될 수 있습니다.
나아가 WIZnet도 간략하게나마 FPGA, DSP, MCU등 다양한 제품군들의 예제와 Starting Guide가 제공되면 좋을 것으로 생각됩니다.
