WaterP1MeterKit is an ESPHome device that monitors electricity, gas, and water usage in Home Assistant.

COMPONENTS

PROJECT DESCRIPTION

📌 Overview

WaterP1MeterKit은 Home Assistant와 ESPHome을 기반으로 전기, 가스, 수도 사용량을 하나의 장치에서 통합 모니터링하기 위한 스마트 미터링 제품군입니다. DSMR P1 포트에서 전기·가스 스마트 미터 데이터를 읽고, 물 계량기 센서의 펄스 신호를 수집하여 Home Assistant Energy Dashboard에서 사용량을 확인할 수 있도록 설계되었습니다.

이 제품이 해결하는 문제는 명확합니다. 일반 사용자는 전기·가스 P1 리더, 수도 계량기 센서, 온습도 센서, Home Assistant 연동 장치를 따로 구성해야 하는 경우가 많습니다. WaterP1MeterKit은 이를 하나의 ESPHome 기반 장치로 통합하고, Wi-Fi 또는 Ethernet 펌웨어를 선택할 수 있게 하여 설치와 유지보수를 단순화합니다.

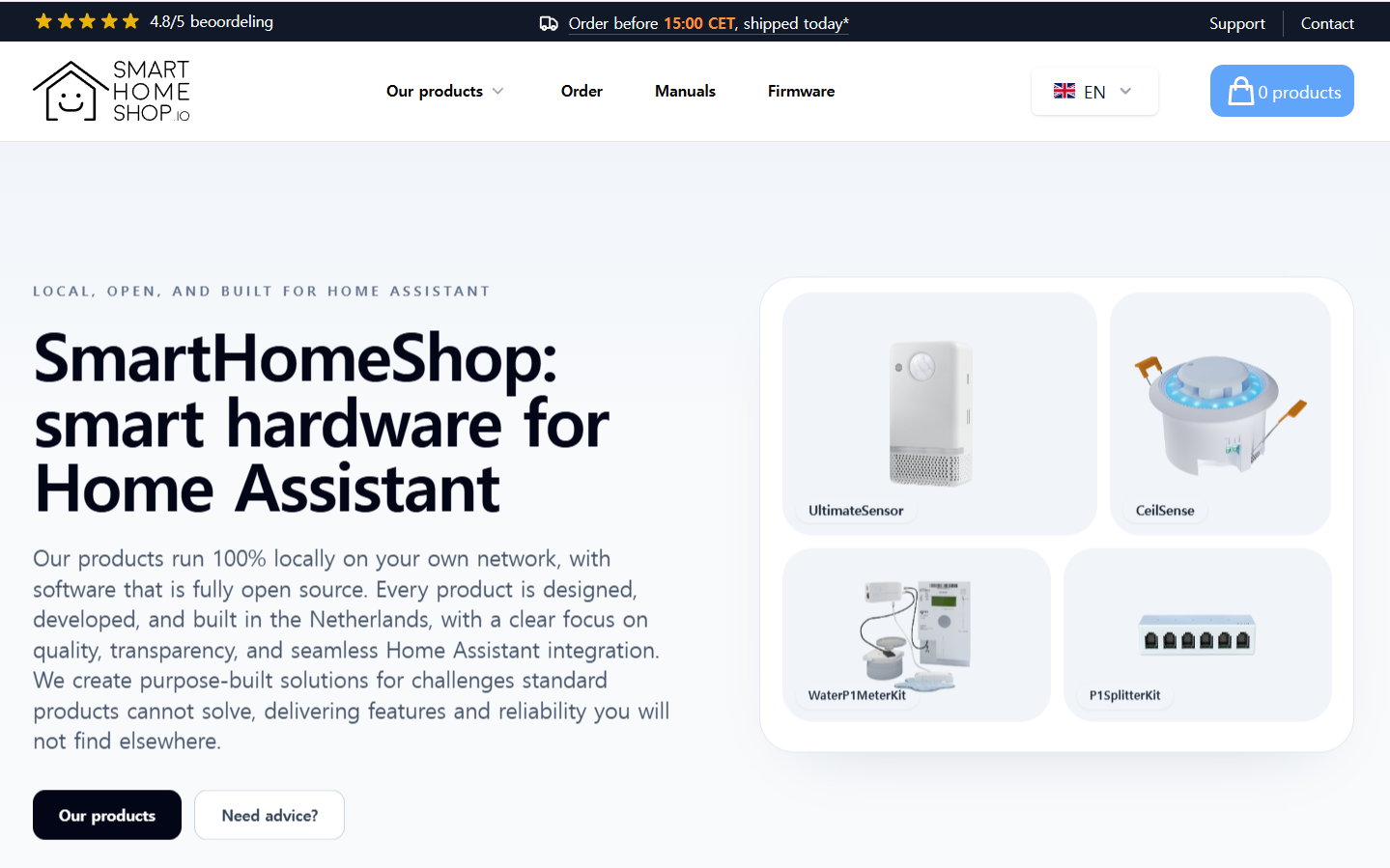

📌 Seller

https://smarthomeshop.io/en/

SmartHomeShop.io는 네덜란드 기반의 스마트홈 하드웨어·펌웨어 판매 및 개발 조직으로, Home Assistant와 ESPHome을 중심으로 동작하는 로컬 우선형 smart home 제품군을 제공합니다. 공식 사이트는 SmartHomeShop이 Home Assistant에 맞춰 설계·통합된 제품을 제공한다고 설명하며, GitHub 소개에는 “100% local”, “fully open source”, “designed, developed, and built in the Netherlands”라는 방향성이 명시되어 있습니다.

SmartHomeShop.io는 스스로를 “hobby-based webshop”으로 설명하면서도, 제품을 수작업으로 제작하고 발송 전 테스트한다고 밝히고 있습니다. Contact 페이지에는 설치 문제, 제품 호환성, 주문 관련 문의를 지원한다고 안내되어 있으며, Discord 서버를 무료 지원 채널로 제공합니다.

📌 Features

전기·가스·수도 통합 모니터링
WaterP1MeterKit은 DSMR P1 포트의 전기·가스 데이터를 읽고, 물 계량기 센서의 펄스 데이터를 함께 수집합니다. 이를 통해 Home Assistant에서 에너지와 수도 사용량을 함께 확인할 수 있습니다.

ESPHome 및 Home Assistant 중심의 로컬 동작
공식 제품 페이지는 ESPHome 기반 오픈소스 펌웨어, Home Assistant 직접 연동, 클라우드·구독 없는 로컬 동작을 강조합니다. 이는 스마트홈 사용자에게 데이터 프라이버시와 장기 운영 안정성 측면의 장점을 제공합니다.

Wi-Fi / Ethernet 펌웨어 선택 구조

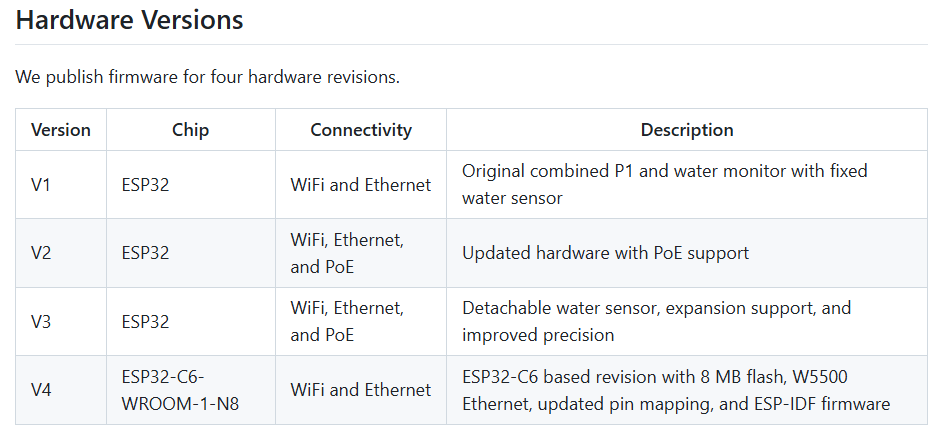

GitHub 저장소 기준으로 각 하드웨어 리비전별 Wi-Fi 및 Ethernet 펌웨어 변형이 공개되어 있습니다. V4 Ethernet은 W5500 SPI Ethernet 펌웨어로 구분되어 있습니다.

수도 누수·도어 센서 확장 가능성
V3와 V4는 확장 포트를 통해 물 누수 센서 또는 도어 센서 입력을 지원합니다. 따라서 단순 사용량 계측 장치에서 설비 감시 장치로 확장될 수 있습니다.

제품화된 설치 패키지와 문서화
SmartHomeShop 제품 페이지 기준으로 WaterP1MeterKit V3는 본체, 3m 분리형 물 센서, 범용 물 계량기 홀더, RJ12 케이블, Quick Start Guide를 포함합니다. 가격, 재고, 펌웨어 옵션, 호환 미터 정보가 공개되어 있어 단순 프로토타입보다 제품화 수준이 높습니다.

📌 System Architecture

WaterP1MeterKit의 전체 구조는 다음과 같이 정리할 수 있습니다.

Sensing 계층

DSMR P1 포트, 수도 계량기 센서, HDC1080 온습도 센서, 확장 포트
전기·가스·수도·환경 데이터를 수집

제어 계층

ESP32 계열 MCU, V4 기준 ESP32-C6-WROOM-1-N8
센서 데이터 처리, ESPHome 펌웨어 실행

네트워크 계층

Wi-Fi 또는 Ethernet, V4 Ethernet 기준 WIZnet W5500 SPI Ethernet
로컬 네트워크로 데이터 전송

서비스 계층

Home Assistant, ESPHome Native API, MQTT, REST API, DSMR Reader 연동
데이터 시각화, 자동화, 외부 시스템 연동

사용자 계층

Home Assistant Energy Dashboard, Grafana/InfluxDB, Node-RED, OpenHAB 등
사용량 확인, 자동화, 장기 분석

데이터 흐름은 다음과 같습니다.

스마트미터의 DSMR P1 포트에서 전기·가스 텔레그램 데이터를 읽습니다.
수도 계량기 센서가 1L 단위 회전 또는 펄스를 감지해 물 사용량으로 변환합니다.
ESPHome 펌웨어가 데이터를 센서 엔티티로 정리합니다.
V4 Ethernet 구성에서는 ESP32-C6가 SPI 버스로 WIZnet W5500과 통신하고, W5500이 유선 Ethernet 연결을 담당합니다.
데이터는 Home Assistant의 ESPHome Native API, 선택적 MQTT/REST, 또는 DSMR Reader 연동 방식으로 전달됩니다

📌 Role and Application of the WIZnet's Chip

사용된 WIZnet 칩 : W5500

네트워크에서의 역할

W5500은 ESP32-C6와 SPI로 연결되어 유선 Ethernet 네트워크 인터페이스 역할을 수행합니다. 애플리케이션 관점에서는 Home Assistant 연동을 위한 ESPHome Native API, OTA 업데이트, 웹 서버, 선택적 MQTT/REST/HTTP 기반 데이터 전달 경로가 이 네트워크를 통해 동작합니다. GitHub 자료에는 DSMR Reader로 raw P1 telegram을 전달하는 선택 기능도 제시되어 있습니다.

📌 Market & Application Value

적용 가능한 시장

시장	적용 가능성
스마트홈 에너지 관리	전기·가스·수도 사용량을 Home Assistant에서 통합 관리하려는 사용자를 대상으로 합니다.
DSMR/P1 기반 유럽 스마트미터 시장	Home Assistant의 DSMR 통합은 네덜란드, 벨기에, 룩셈부르크, 스웨덴 등 DSMR/P1 계량기를 지원합니다.
누수 감지 및 수도 사용량 분석	물 사용량 급증, 장시간 미세 흐름, 누수 이벤트를 자동화 조건으로 사용할 수 있습니다.
소규모 B2B 설치 시장	스마트홈 설치업체, 에너지 컨설턴트, 임대주택 관리, 소형 건물 관리 시장에 적합합니다.
로컬 IoT / 프라이버시 중심 시장	클라우드 의존도를 줄이고 로컬 네트워크에서 데이터를 보관하려는 사용자에게 적합합니다.

📌 External Indicators

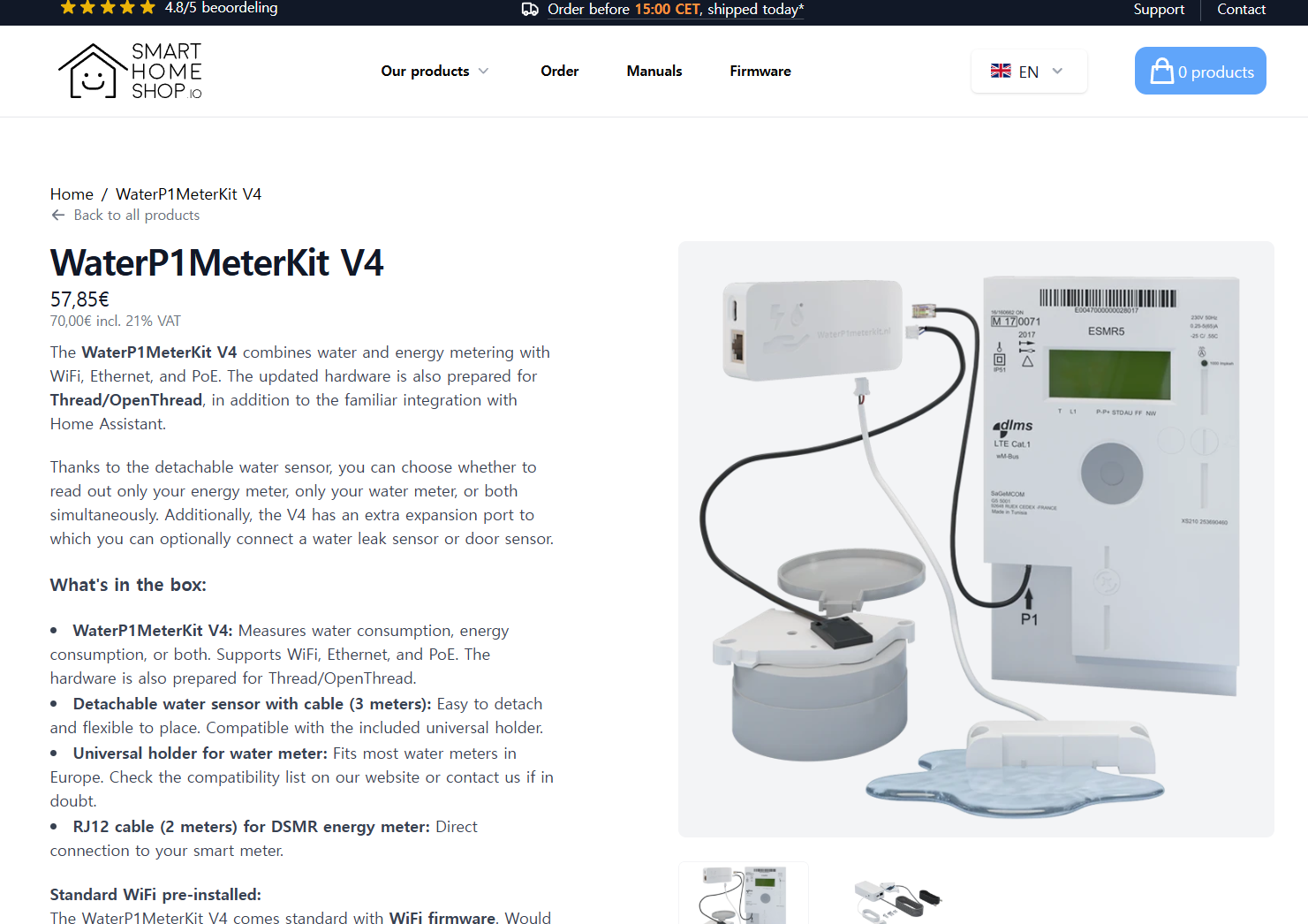

Shop

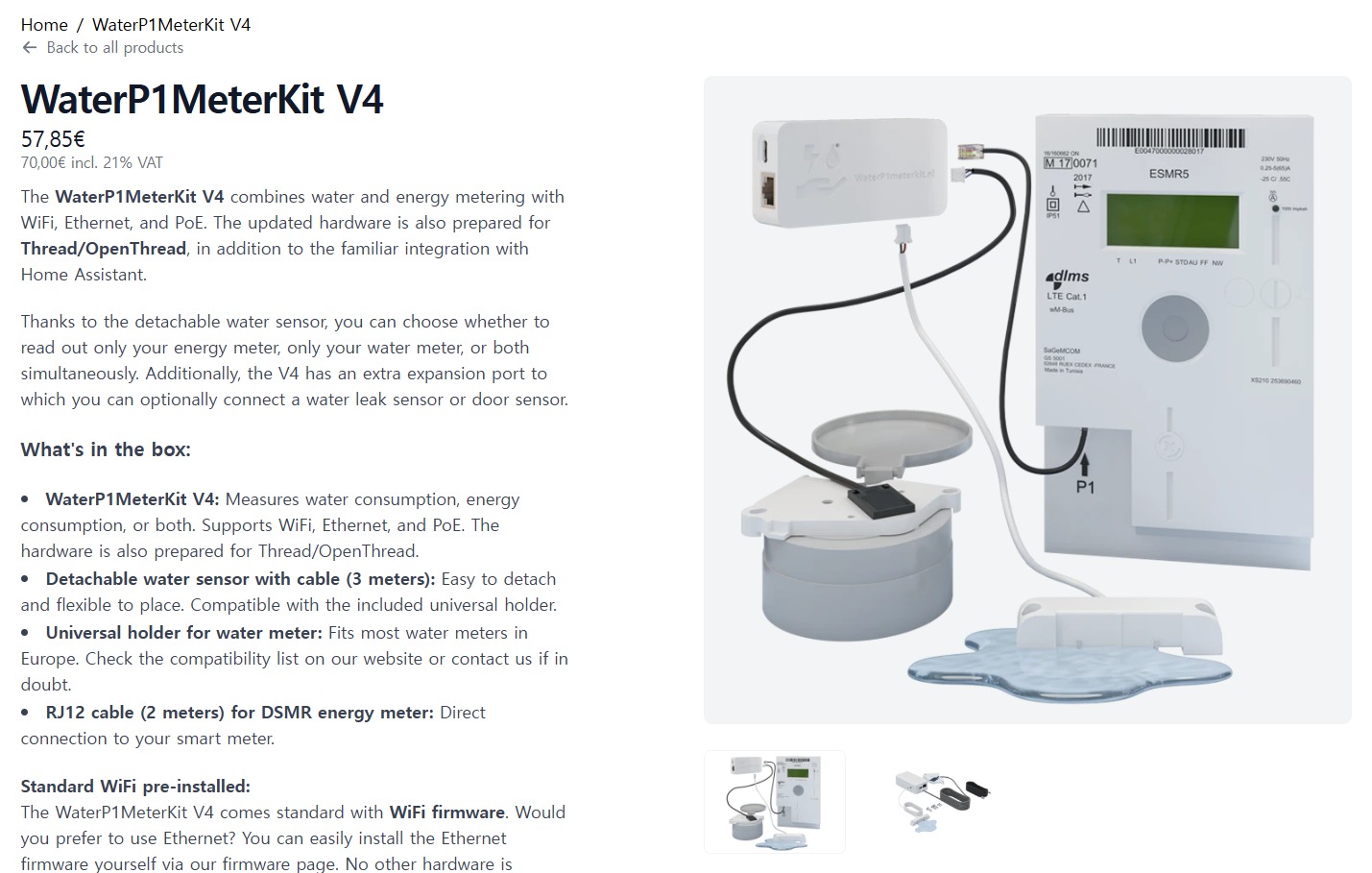

https://smarthomeshop.io/en/products/waterp1meterkit-v4

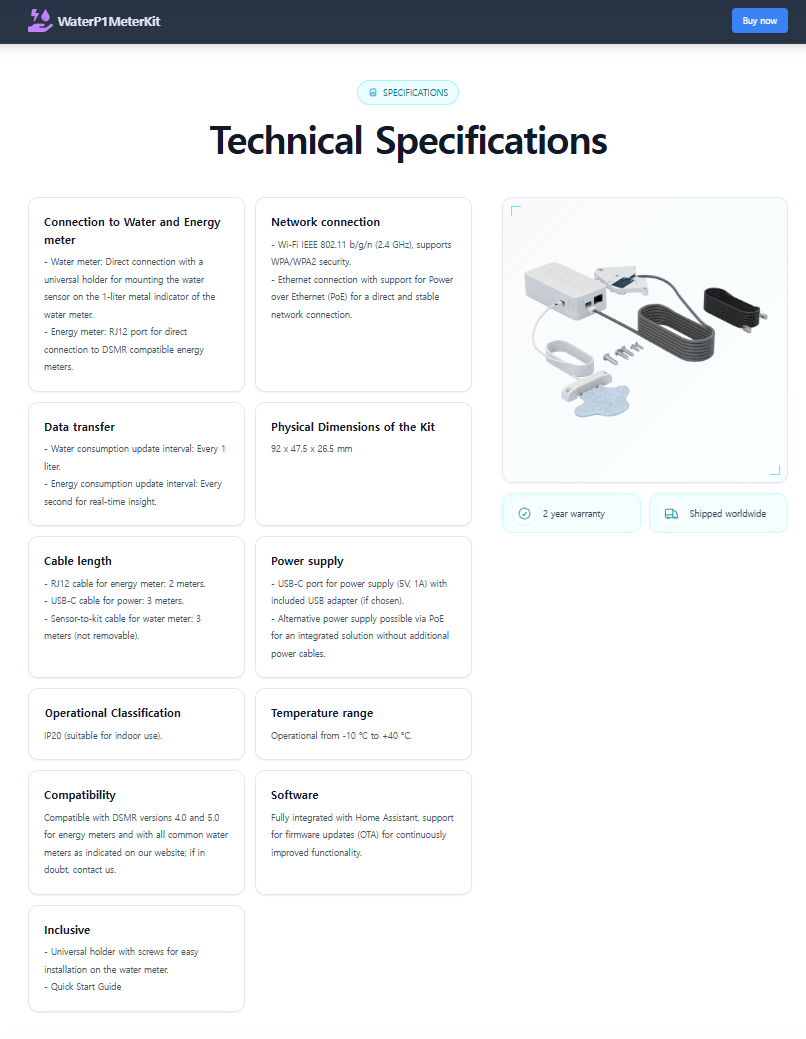

Docs

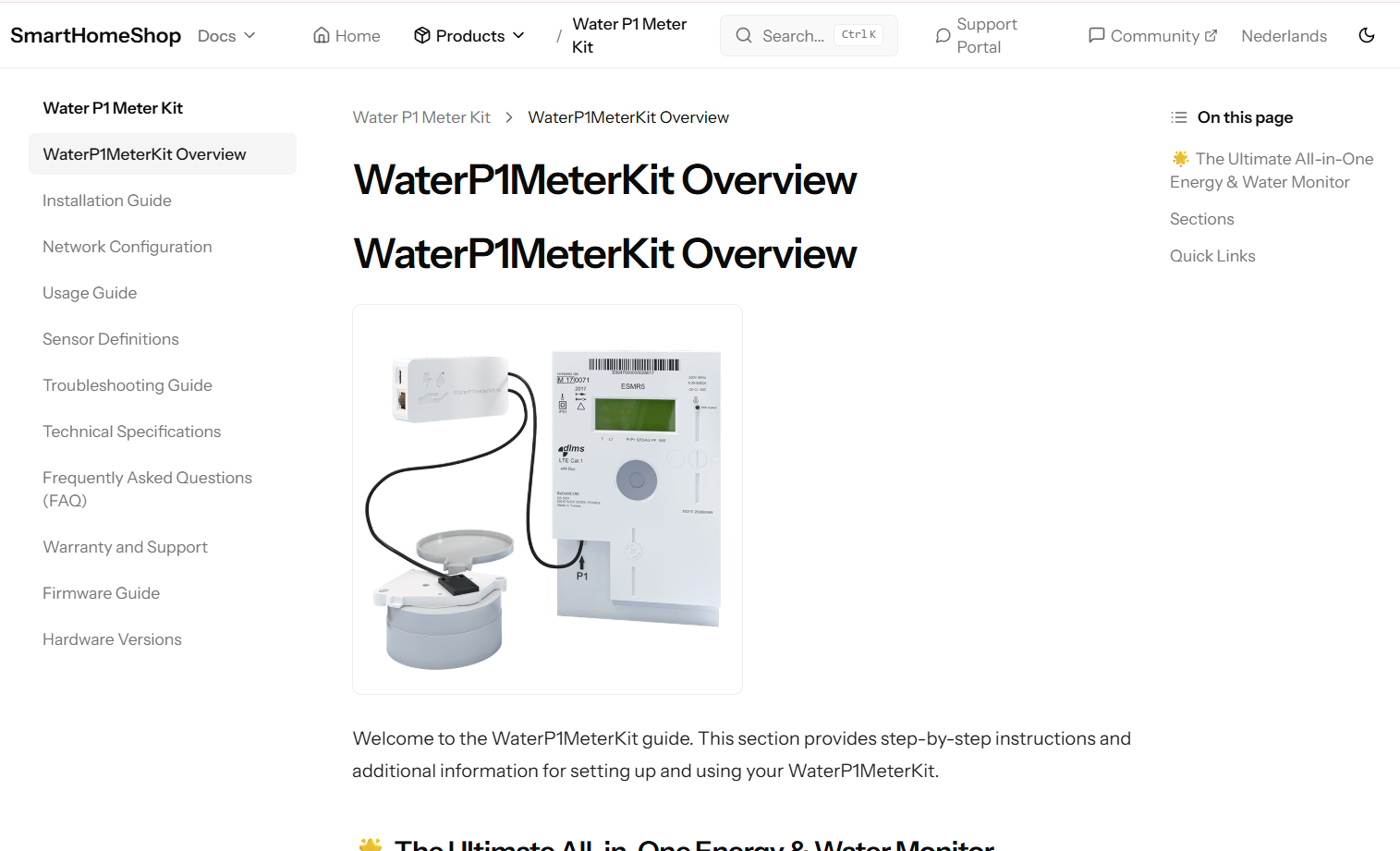

https://docs.smarthomeshop.io/en/waterp1meterkit/waterp1meterkit-index-en

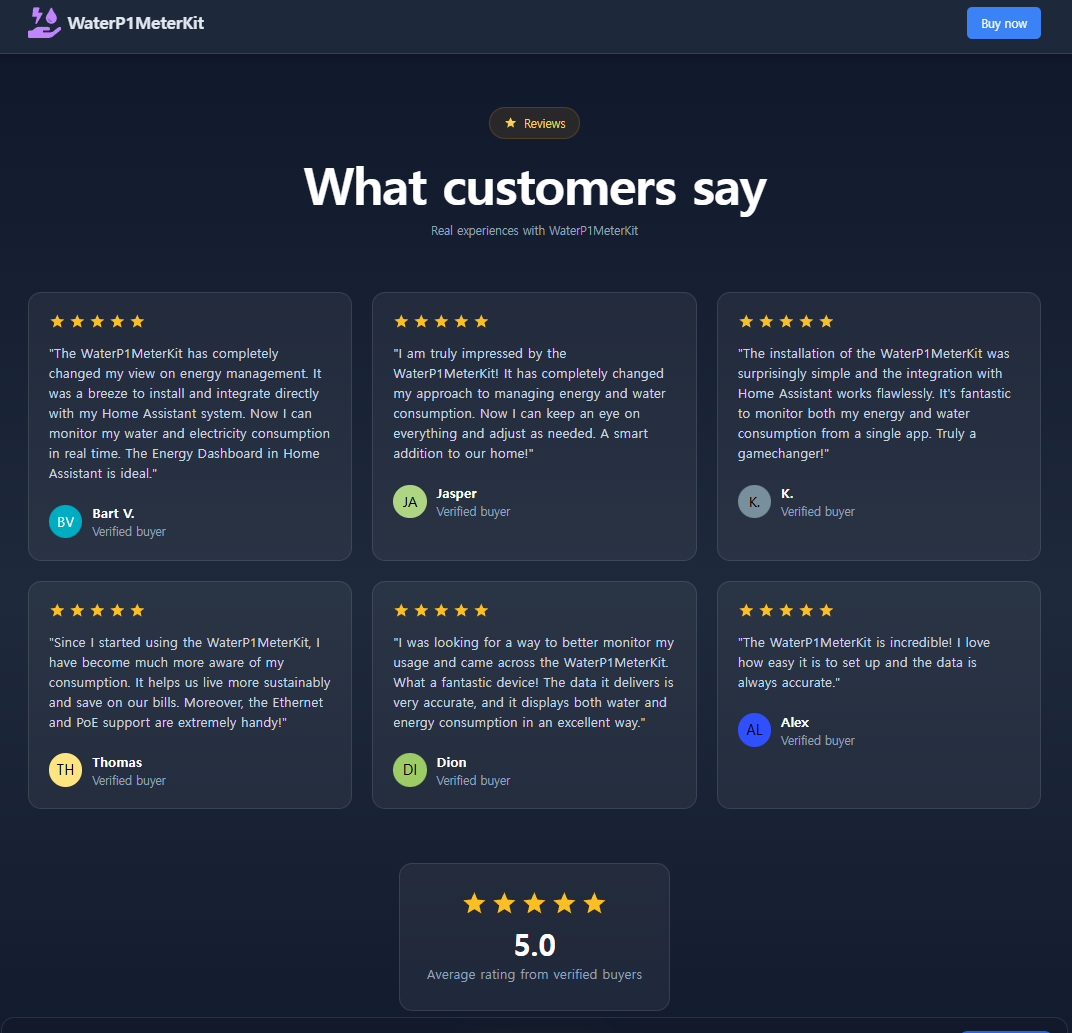

Product Reviews

https://waterp1meterkit.nl/en/

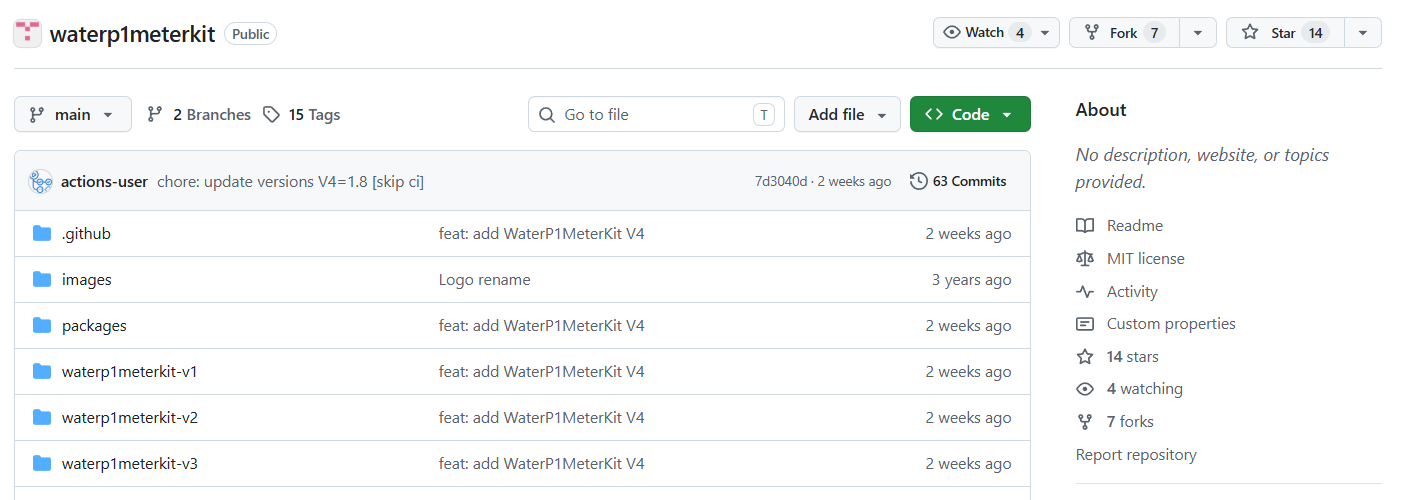

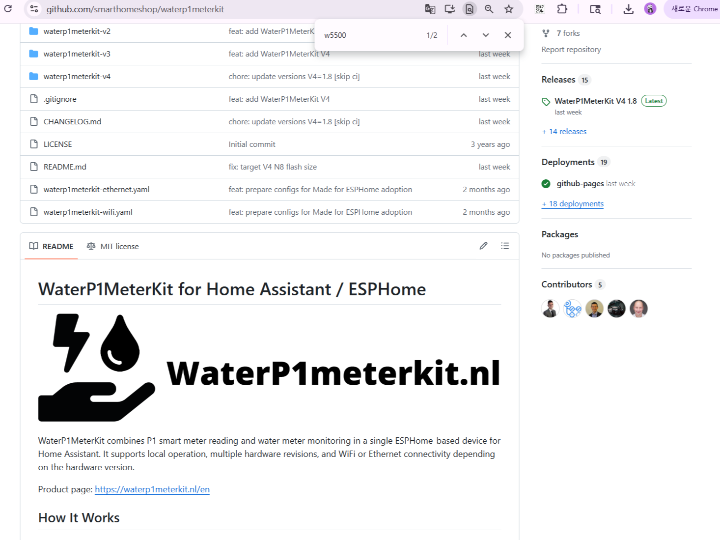

Github

https://github.com/smarthomeshop/waterp1meterkit/tree/main#

Stars 14, watching 4, forks 7

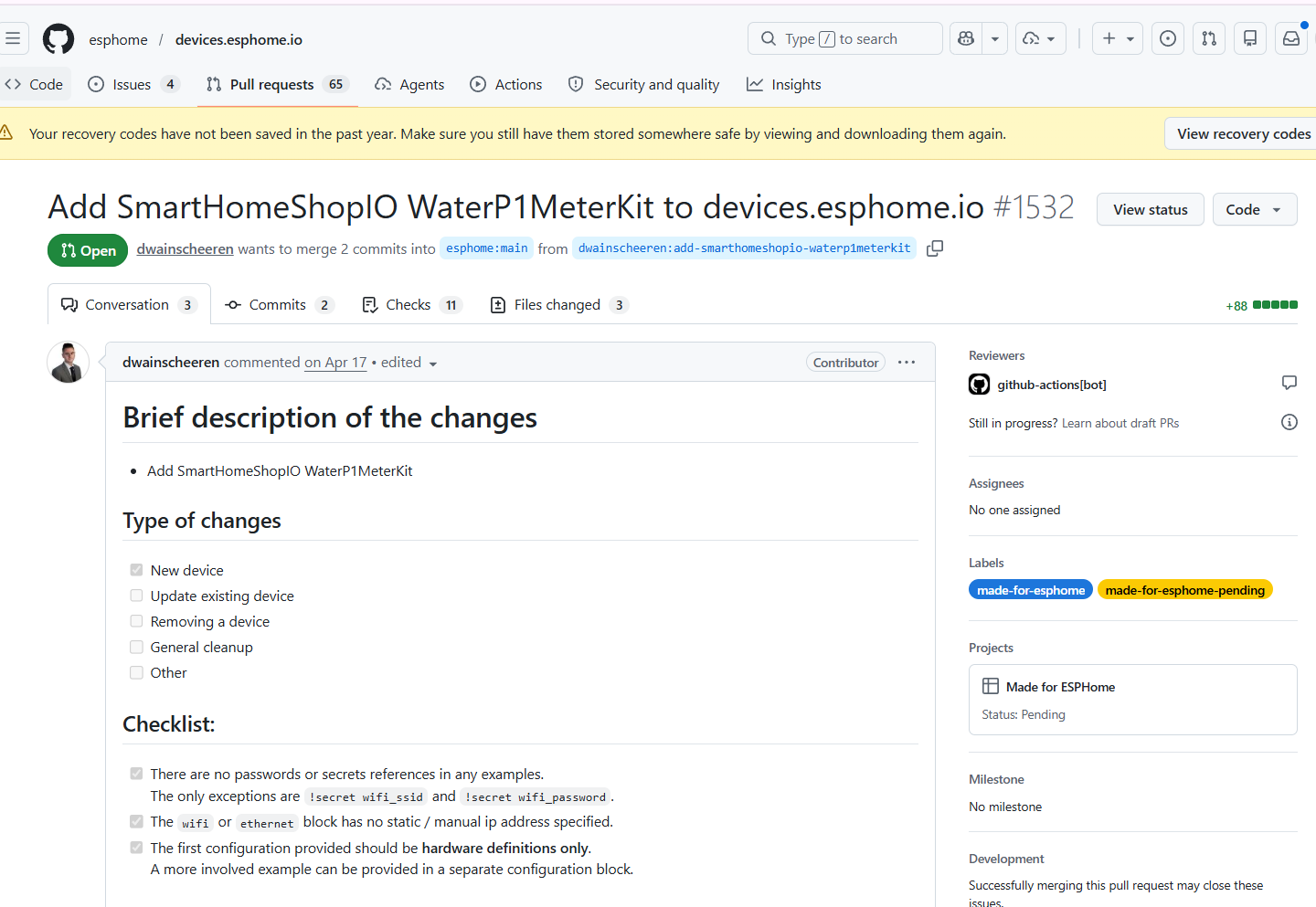

ESPhome 공식 디바이스 등록 PR

https://github.com/esphome/devices.esphome.io/pull/1532

ESPHome 생태계 편입 시도 확인

Community

Discord

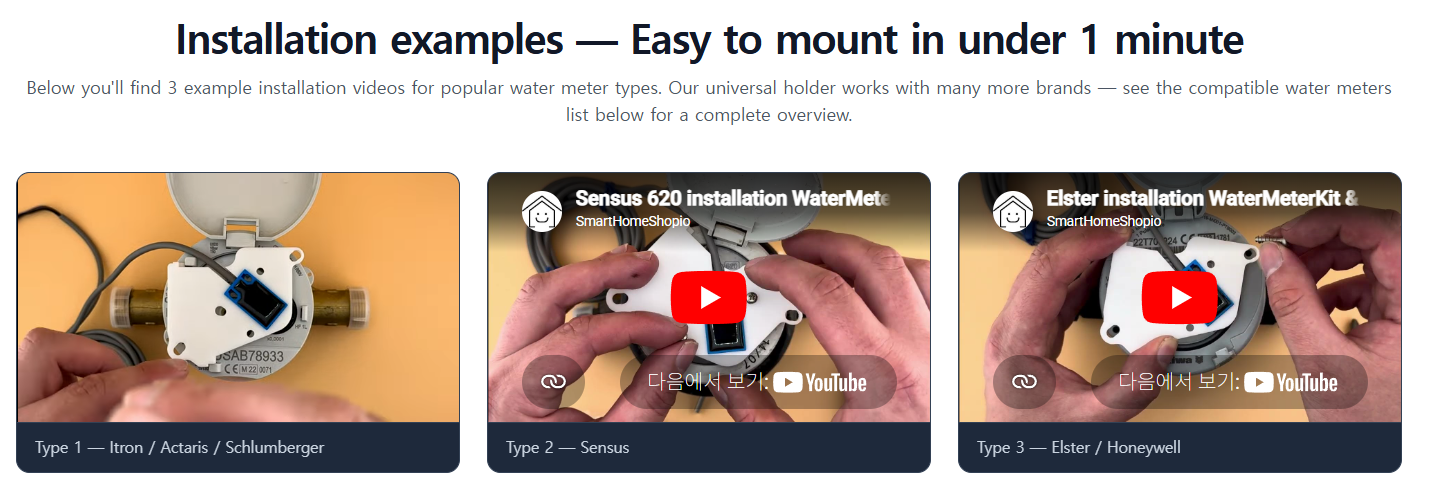

Youtube

정량 지표만 보면 GitHub Star 14, Fork 7로 대중적 오픈소스 확산 규모는 아직 작습니다. 그러나 제품 판매 페이지, 고객 리뷰, Home Assistant 커뮤니티 언급, ESPHome 디바이스 등록 PR, 설치 영상 등은 실제 사용자가 있는 제품형 프로젝트임을 보여줍니다. 이 프로젝트의 외부 가치는 “대규모 바이럴 프로젝트”라기보다, 작지만 실제 구매·설치·운용이 일어나는 실사용형 IoT 제품이라는 점에 있습니다.

📌 WIZnet Strategic Value

WaterP1MeterKit V4는 WIZnet W5500이 Home Assistant / ESPHome 기반 로컬 스마트홈 제품에 적용될 수 있음을 보여주는 좋은 사례입니다. WIZnet 칩이 단순히 Ethernet 예제나 개발보드 데모에 머무르지 않고, 실제 사용자가 구매하고 설치하는 계량·에너지 관리 제품의 네트워크 핵심 부품으로 쓰였다는 점에서 의미가 있습니다.

📌 Summary

WaterP1MeterKit은 전기·가스·수도 데이터를 하나의 로컬 IoT 장치에서 수집하는 Home Assistant / ESPHome 기반 스마트 계량 제품입니다. 제품의 핵심 가치는 클라우드 의존 없이 로컬 네트워크에서 에너지와 수도 사용량을 통합 관리하고, 필요 시 누수 감지나 자동화로 확장할 수 있다는 점입니다.

WaterP1MeterKit V4는 WIZnet W5500의 활용 범위를 스마트홈 에너지·수도 계량, 로컬 IoT, Home Assistant 생태계로 확장한 사례입니다. 신규성은 높고, 시장성은 DSMR/P1 및 Home Assistant 사용자층에 한정되지만 실수요가 분명합니다.

📌 FAQ

Q1. WaterP1MeterKit은 무엇인가요?

WaterP1MeterKit은 DSMR P1 스마트미터 데이터와 수도 계량기 펄스 데이터를 함께 수집하는 Home Assistant / ESPHome 기반 로컬 IoT 장치입니다. 전기, 가스, 수도 사용량을 하나의 대시보드에서 확인할 수 있도록 설계되었습니다.

Q2. 이 프로젝트에서 WIZnet 칩은 어디에 사용되나요?

WIZnet 칩은 WaterP1MeterKit V4 Ethernet 구성에서 사용되며, 모델은 WIZnet W5500입니다. W5500은 ESP32-C6와 SPI로 연결되어 유선 Ethernet 네트워크 인터페이스 역할을 합니다.

Q3. W5500 적용이 왜 중요한가요?

계량기함 내부는 Wi-Fi 신호가 약하거나 불안정할 수 있기 때문에, 유선 Ethernet은 장기 운용 안정성 측면에서 중요합니다. W5500은 SPI 기반 Ethernet 컨트롤러로 ESP32-C6 같은 MCU와 결합하기 쉽고, TCP/IP 스택과 10/100 Ethernet MAC/PHY를 통합해 소형 IoT 제품에 적합합니다.

Q4. 이 제품은 단순 개인 프로젝트인가요, 제품화 가능성이 있는 프로젝트인가요?

WaterP1MeterKit은 GitHub에 공개된 오픈소스 프로젝트이면서 동시에 SmartHomeShop에서 판매되는 제품군입니다. 제품 페이지 기준 가격, 재고, 배송, 리뷰, 문서, 설치 가이드가 제공되므로 단순 프로토타입보다는 제품화 단계에 가까운 프로젝트로 평가할 수 있습니다.
