Ventilation Fan Built with SPRESENSE and W5500
An IoT system using Spresense and W5500 to monitor indoor temperature differences and control a fan, sending data to an MQTT server over Ethernet.
📌Overview
This project is an IoT environmental control system built using a Spresense board and a W5500 Ethernet module. It measures temperature differences across multiple indoor locations and automatically controls a fan based on predefined conditions. When the temperature difference between two points exceeds a certain threshold (e.g., 3°C), the fan activates to promote air circulation. Collected temperature and humidity data are transmitted to an MQTT server via the W5500. This is a simple yet effective IoT use case, well suited for environments that require more reliable communication than Wi-Fi can provide.
📌Features
- Supports multiple temperature and humidity sensors (DHT11 × 3)
- Ethernet-based MQTT communication
- Automatic fan ON/OFF control via relay
- Real-time monitoring of sensor data
- Built-in 5V / 3.3V power conversion circuitry
📌System Architecture

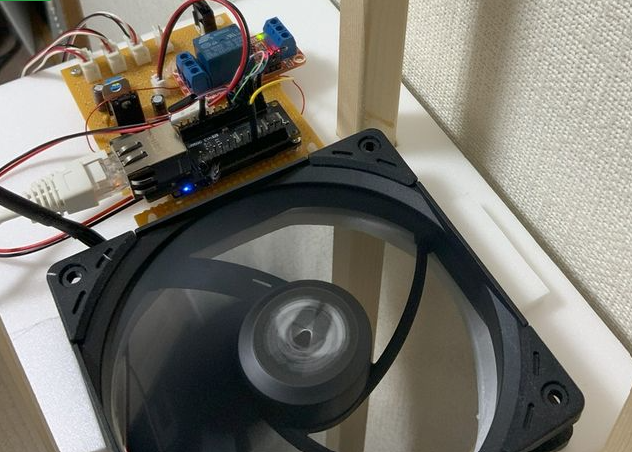

Main Components
- Spresense main board – Executes sensor reading and fan control logic
- W5500 Ethernet module – Provides wired network connectivity and MQTT communication
- DHT11 sensors × 3 – Measure temperature and humidity
- Relay module – Controls the fan (ON/OFF)
- 12V fan + power conversion circuit – Actual air-circulation device
Operating Flow
- Read temperature and humidity data from each DHT11 sensor
- Calculate the temperature difference between selected sensors
- If the difference exceeds the predefined threshold, activate the fan via the relay
- Transmit all measured data to the MQTT server through the W5500
- External systems can monitor the readings in real time
📌Role and Application of the W5500
W5500 serves as the core network component in this project, reliably transmitting sensor data (temperature and humidity) and fan control states to the MQTT server. Its higher reliability compared to Wi-Fi makes it well suited for systems that require long-term, continuous operation, such as indoor environment control. The hardware TCP/IP engine reduces MCU load, which is a key advantage. This enables real-time data monitoring, integration with external systems, and future expansion into remote control and other advanced IoT functions.
📌External Indicators

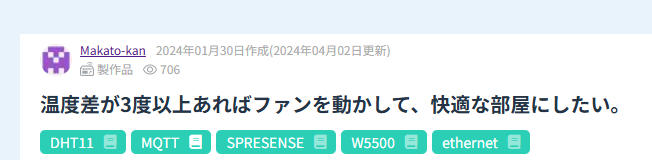

View : 706

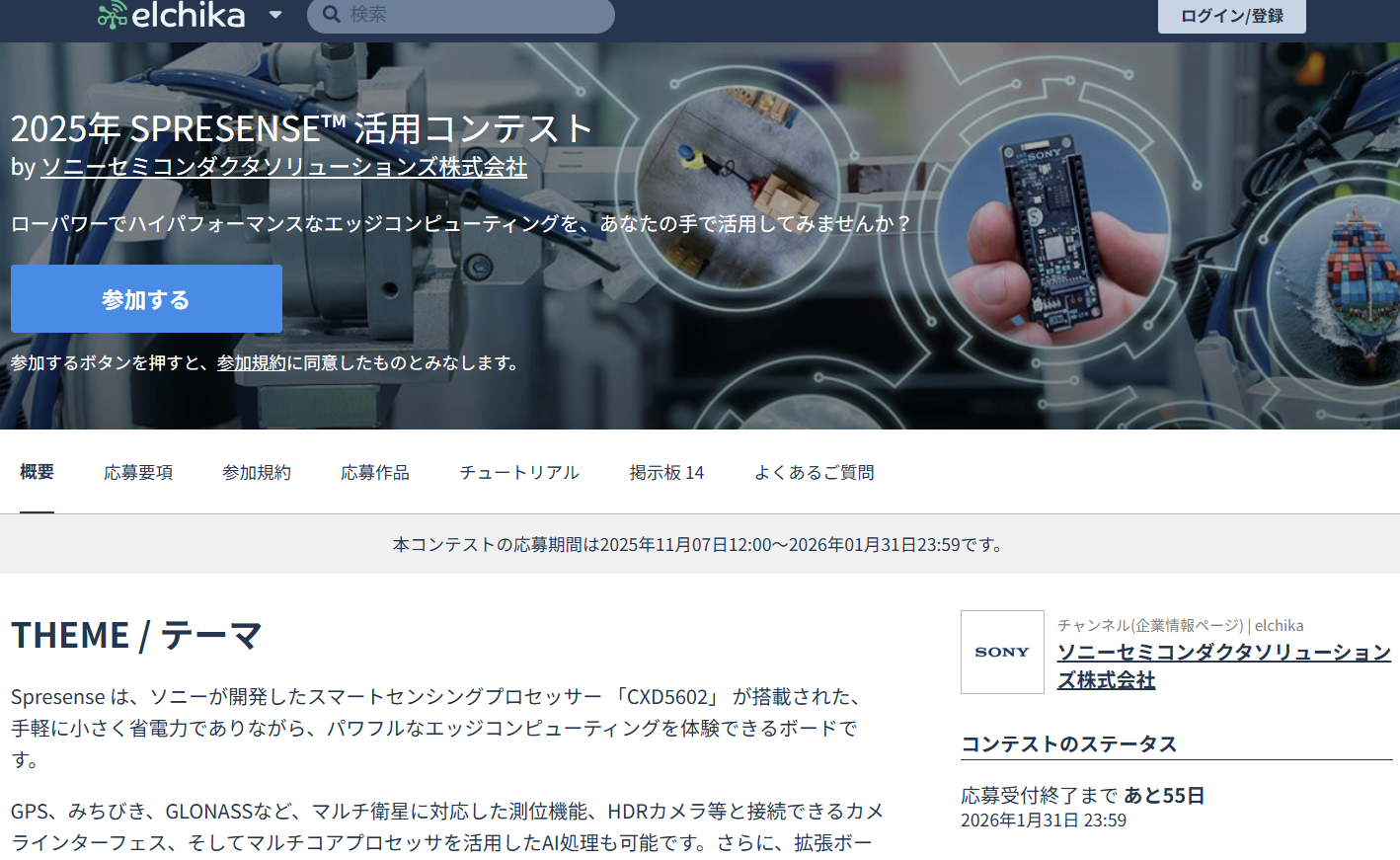

Contest : https://elchika.com/promotion/spresense2025/
📌Market & Application Value
Application Areas
- Improving indoor air circulation in homes and offices
- Temperature management in warehouses and equipment rooms
- Automated environmental monitoring systems
- Reference project for IoT learning and education
Advantages
- More stable and interruption-free Ethernet communication compared to Wi-Fi
- Practical system that can be built at low cost
- MQTT-based scalability → easily integrates into automation systems
📌WIZnet Strategic Value
- W5500 can serve as a practical IoT automation example that demonstrates the stability and usefulness of WIZnet Ethernet to the maker community.
- Because it is MQTT-based, it integrates easily with smart home and industrial automation systems, making it well suited for showcasing the application scalability of WIZnet products.
- The choice of Ethernet instead of Wi-Fi clearly highlights WIZnet’s strengths in reliability-focused IoT fields such as environmental monitoring and automatic control.
- It also naturally emphasizes that even small MCUs can maintain low network load thanks to hardware TCP/IP.
- This project can be used as a WIZnet-based environmental control reference project for the maker community.
📌Summary
This project is an effective IoT-based solution for indoor temperature management, implementing real-time monitoring and automatic control through Ethernet-based MQTT communication. Its simple components and high reproducibility make it easy for makers, students, and engineers to follow and build. The stable network connection provided by the W5500 greatly enhances reliability in practical use. Its high scalability also makes it well suited for integration with future automation systems or smart home platforms.
