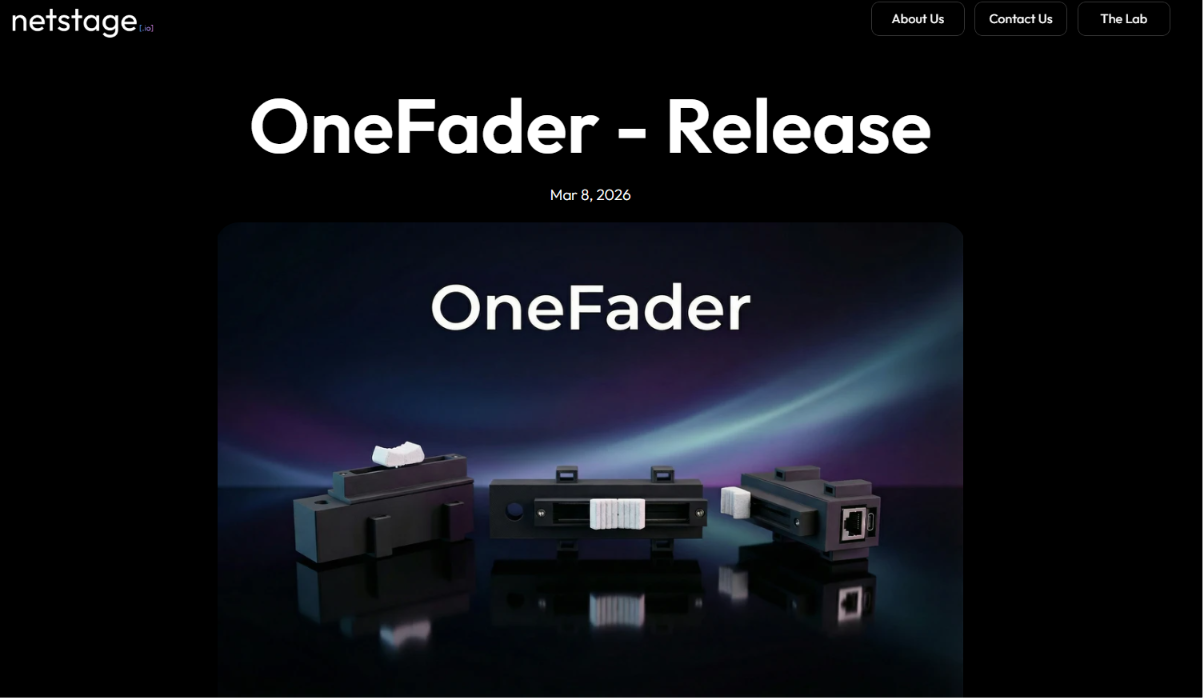

OneFader는 Netstage라는 영국의 소규모 회사에서 공개한 오픈소스 기반 Ethernet 조명 제어 프로젝트입니다. 이 프로젝트는 손으로 움직이는 볼륨 조절 슬라이드 하나를 이용해 조명 장비의 밝기 값을 Ethernet 네트워크로 보내는 장치입니다.

쉽게 말하면, 오디오 믹서나 조명 콘솔에 있는 긴 슬라이드형 볼륨 조절 장치를 독립형 네트워크 장치로 만든 것입니다. 사용자는 큰 조명 콘솔이나 PC 프로그램 없이도 OneFader를 네트워크에 연결해 특정 조명의 밝기 값을 직접 조절할 수 있습니다.

OneFader가 해결하려는 문제는 분명합니다. 공연장, 방송 스튜디오, 전시장, 미디어아트 공간에서는 전체 조명 콘솔이 필요하지 않은 상황에서도 특정 조명 하나만 빠르게 조절해야 할 때가 많습니다. 예를 들어 객석 조명, 보조 조명, 테스트용 조명, 임시 밝기 조절이 필요할 수 있습니다. OneFader는 이런 상황에서 사용할 수 있는 작고 단순한 조명 제어 장치입니다.

이 프로젝트에는 Waveshare의 ESP32-S3-ETH 보드가 사용됩니다. W5500은 장치가 Ethernet 네트워크에 안정적으로 연결되도록 해주는 칩입니다. OneFader에서는 ESP32-S3 MCU가 볼륨 조절 슬라이드의 움직임을 읽고, W5500이 그 값을 조명 네트워크로 보내는 역할을 합니다.

📌 Features

단일 물리 페이더 기반 sACN 조명 제어

OneFader는 슬라이드 포텐셔미터 값을 읽어 특정 DMX 채널 값으로 변환하고, 이를 sACN(E1.31) 패킷으로 Ethernet 네트워크에 송신합니다. 사용자는 조명 콘솔 없이도 한 채널 또는 16-bit coarse/fine 2채널 값을 제어할 수 있습니다.

W5500 기반 유선 Ethernet 전용 구조

OneFader는 Wi-Fi가 아니라 Ethernet 전용 구조로 설계되어 있습니다. 조명 네트워크는 지연 변동과 패킷 손실에 민감하므로, W5500 기반 유선 연결은 공연·전시 현장에서 더 예측 가능한 운용을 제공합니다.

웹 기반 설정 UI

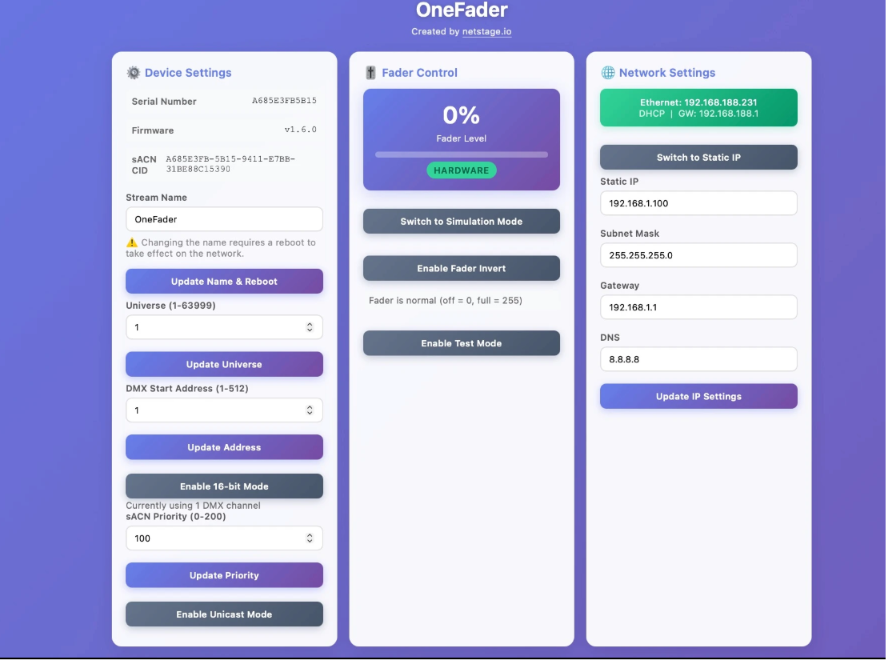

장치 IP에 접속하면 브라우저에서 sACN Universe, DMX 시작 주소, 우선순위, DHCP/Static IP, multicast/unicast, OSC, Sig-Net 설정을 변경할 수 있습니다. 이는 현장 기술자가 별도 펌웨어 재빌드 없이 설치 환경에 맞게 장치를 조정할 수 있게 합니다.

입력 안정화 기능

EMA smoothing, spike rejection, deadband, calibration 기능을 통해 저가형 포텐셔미터에서도 안정적인 DMX 값을 만들도록 설계되어 있습니다. 조명 환경에서 작은 ADC 노이즈가 플리커로 나타날 수 있다는 점을 고려한 실용적 기능입니다.

sACN 외 OSC 및 Sig-Net 확장

OneFader는 sACN뿐 아니라 OSC over UDP와 Sig-Net 출력을 지원합니다. OSC는 미디어 서버, 사운드, 인터랙티브 설치 시스템과 연결될 수 있고, Sig-Net은 CoAP/UDP와 HMAC-SHA256 서명 기반의 차세대 조명 제어 흐름으로 확장될 수 있습니다.

🔍 Sig-net?

https://netstage.io/the-lab-posts/what-is-sig-net-and-why-should-i-care

Sig-Net은 IP 네트워크에서 조명 장비를 더 안전하게 제어하기 위해 제안된 새로운 프로토콜입니다. DMX512 기반 엔터테인먼트 조명 제어를 위한 secure multicast protocol로, CoAP over UDP, HMAC-SHA256 인증, anti-replay protection을 사용해 신뢰할 수 있는 장치의 명령인지 확인합니다.

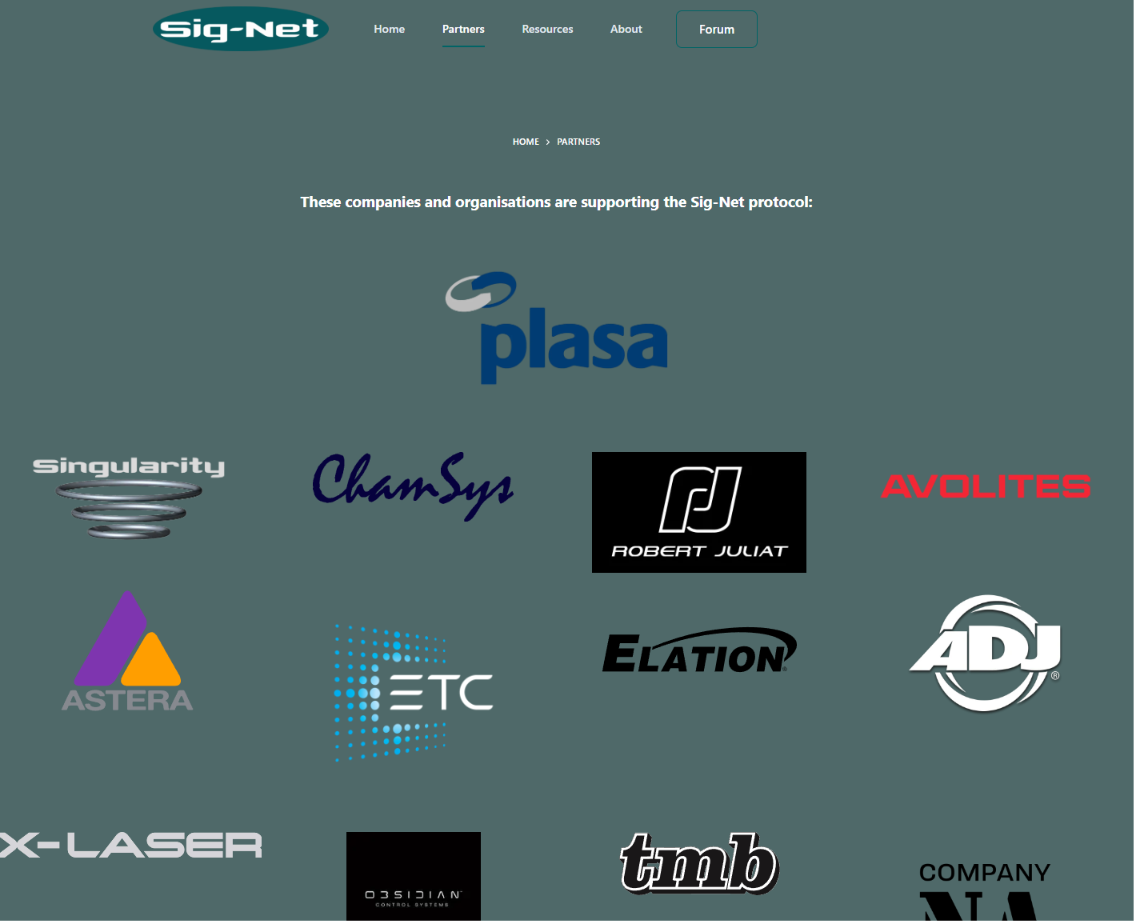

Sig-Net V1.0 specification은 2026년 5월에 발표되었습니다. 또한 sig-net.net/partners에 공개된 파트너 목록에는 현재 조명 업계 주요 기업을 포함해 20개 이상의 기업과 조직이 등록되어 있습니다.(링크) 이는 Sig-Net이 단순한 실험적 제안이 아니라, 조명 업계가 보안형 네트워크 제어를 준비하는 흐름과 연결되어 있음을 보여줍니다.

OneFader가 Sig-Net을 지원한다는 점은 이 프로젝트가 단순한 볼륨 조절 슬라이드형 조명 장치를 넘어, 향후 보안형 조명 네트워크를 실험할 수 있는 작은 플랫폼으로도 활용될 수 있음을 의미합니다. 특히 WIZnet W5500 기반 Ethernet 환경에서 sACN, OSC, Sig-Net을 함께 다룰 수 있다는 점은 WIZnet 칩의 적용 범위를 차세대 조명 제어 영역까지 확장하는 사례로 볼 수 있습니다.

📌 System Architecture

OneFader의 전체 구조는 다음과 같습니다.

데이터 흐름은 다음과 같습니다.

볼륨 조절 슬라이드 조작 → ESP32-S3 MCU가 위치값 읽기 → 조명 밝기 값으로 변환 → W5500이 Ethernet으로 전송 → 조명 시스템이 값 수신 → 조명 밝기 변경

OneFader는 클라우드 서비스가 없어도 동작할 수 있습니다. 이는 공연장, 전시장, 방송 스튜디오처럼 내부망으로 운영되는 환경에 적합합니다. 또한 PoE를 지원하는 보드를 사용하면 Ethernet 케이블 하나로 전원과 네트워크를 함께 연결할 수 있어 설치가 단순해집니다.

📌 Role and Application of the WIZnet's Chip

사용된 WIZnet 칩: W5500
사용 보드: Waveshare ESP32-S3-ETH with PoE Module
주요 프로토콜: sACN, OSC, Sig-Net, HTTP Web UI

OneFader에서 W5500은 Ethernet 연결을 담당하는 핵심 칩입니다. ESP32-S3 MCU가 볼륨 조절 슬라이드의 위치를 읽고 조명 제어값을 만들면, W5500이 그 값을 네트워크로 보내줍니다.

W5500을 사용하는 이유는 다음과 같습니다.

• 유선 연결이 안정적입니다.
  • 조명 현장에서는 무선 연결보다 유선 연결이 더 안정적인 경우가 많습니다. W5500은 장치를 Ethernet에 안정적으로 연결할 수 있게 해줍니다.
• 조명 제어값을 빠르게 반복 전송하기 좋습니다.
  • 조명 밝기 값은 한 번만 보내는 것이 아니라 계속 반복해서 보내야 합니다. W5500은 이런 네트워크 전송을 안정적으로 처리할 수 있습니다.
• 현장 설치에 적합합니다.
  • 공연장이나 전시장에서는 고정 IP, 네트워크 스위치, PoE 전원 구성이 자주 사용됩니다. W5500 기반 Ethernet 구조는 이런 환경과 잘 맞습니다.

📌 Related Existing Contents & Expansion Value

1. sACNSource

Link: https://maker.wiznet.io/lawrence/projects/sacnsource/

Similarity Point:

sACNSource는 Arduino 환경에서 조명 밝기 값을 만들고, 이를 sACN 프로토콜로 네트워크에 보내는 라이브러리입니다. OneFader와 가장 비슷한 점은 장치 안에서 만든 조명 값을 Ethernet으로 보내 조명을 제어한다는 점입니다. OneFader는 사람이 볼륨 조절 슬라이드를 움직이면 그 값을 조명 밝기 값으로 바꾸어 보냅니다. sACNSource는 이런 조명 값 전송 기능을 개발자가 쉽게 구현할 수 있도록 도와주는 기본 도구입니다.

Difference:

sACNSource는 개발자가 조명 제어값을 보내는 방법을 배우고 구현하는 데 초점을 둔 콘텐츠입니다. 반면 OneFader는 실제 손으로 조작할 수 있는 볼륨 조절 슬라이드, 웹 설정 화면, 값 안정화 기능, 장치 케이스까지 포함한 더 완성된 형태의 프로젝트입니다. 즉, sACNSource가 “조명 값을 네트워크로 보내는 방법”을 보여준다면, OneFader는 “그 방법을 실제 현장에서 쓸 수 있는 장치로 만든 사례”입니다.

Connection Value:

두 콘텐츠를 연결하면 WIZnet Maker Site 안에서 자연스러운 학습 흐름을 만들 수 있습니다.

1. sACNSource로 조명 값 전송 원리를 배웁니다.
2. 볼륨 조절 슬라이드나 버튼 같은 입력 장치를 연결합니다.
3. W5500으로 Ethernet 전송을 안정화합니다.
4. OneFader처럼 실제 현장에서 쓸 수 있는 장치로 확장합니다.

이 흐름은 개발자에게 WIZnet W5500이 단순히 인터넷을 연결하는 칩이 아니라, 조명 제어 장치의 핵심 네트워크 부품이 될 수 있음을 보여줍니다.

2. How to Build a Dual-Port Art-Net v4 / sACN to DMX512/RDM Node with WIZnet W5500 on ESP32-S3?

Link: https://maker.wiznet.io/viktor/projects/how-to-build-a-dual-port-art-net-v4-sacn-to-dmx512-rdm-node-with-wiznet-w5500-on-esp32-s3/

Similarity Point:

이 기존 콘텐츠는 ESP32-S3와 WIZnet W5500을 사용해 조명 네트워크 데이터를 받아 실제 DMX 조명 장비로 보내는 프로젝트입니다. OneFader와 마찬가지로 전문 조명 환경, Ethernet, W5500, ESP32-S3, sACN 프로토콜을 사용합니다.

두 프로젝트는 모두 조명 현장에서 Ethernet 기반 제어가 필요하다는 점에서 유사합니다. OneFader는 사람이 조절한 값을 네트워크로 보내는 장치이고, 이 기존 콘텐츠는 네트워크로 받은 값을 실제 조명 장비로 전달하는 장치입니다.

Difference:

기존 Dual-Port Node는 조명 콘솔이나 미디어 서버에서 받은 데이터를 실제 조명 장비로 보내는 출력 장치에 가깝습니다. 반면 OneFader는 사람이 직접 조작한 값을 네트워크로 보내는 입력 장치입니다.

방향은 다르지만 두 장치는 같은 조명 네트워크 안에서 서로 보완될 수 있습니다.

Connection Value:

두 콘텐츠를 함께 사용하면 WIZnet 기반 조명 제어의 전체 흐름을 설명할 수 있습니다.

OneFader → Ethernet 네트워크 → Dual-Port Node → DMX 조명 장비

OneFader가 조명 밝기 값을 만들고, Dual-Port Node가 그 값을 실제 조명 장비로 전달하는 구조입니다. 이 조합은 교육용 데모나 소형 공연장 테스트 시스템으로 활용하기 좋습니다.

📌 Market & Application Value

OneFader는 다음 시장에 적용할 수 있습니다.

📌 WIZnet Strategic Value

OneFader의 전략적 가치는 WIZnet W5500의 활용 범위를 넓힌다는 데 있습니다. W5500은 일반적으로 장치를 Ethernet에 연결하는 칩으로 알려져 있습니다. 하지만 OneFader는 W5500이 전문 조명 시장의 실제 제어 장치에도 사용될 수 있음을 보여줍니다.

WIZnet Maker 생태계 관점에서 이 프로젝트는 다음 메시지를 줍니다.

• WIZnet 칩은 단순 네트워크 연결 부품이 아니라 현장형 제어 장치의 핵심 부품이 될 수 있습니다.
• 기존 Maker Site 콘텐츠를 연결하면 하나의 솔루션 흐름을 만들 수 있습니다.
  • sACNSource는 조명 값 전송 학습 자료입니다. Dual-Port Node는 네트워크 조명 데이터를 실제 조명 장비로 보내는 출력 장치입니다. 3d-joystick-controller는 사람이 조작한 값을 Ethernet으로 보내는 입력 장치 예제입니다. OneFader는 이 흐름을 실제 조명 현장용 장치로 연결합니다.
• 오픈소스 콘텐츠는 시장 경쟁력을 만듭니다.
  • 고객은 칩의 사양만 보고 제품을 선택하지 않습니다. 실제로 비슷한 예제가 있는지, 코드가 공개되어 있는지, 개발자가 따라 할 수 있는지, 기존 프로젝트와 연결할 수 있는지를 봅니다. OneFader 같은 오픈소스 사례는 WIZnet 칩을 선택할 때의 불확실성을 줄여줍니다.

📌 Summary

OneFader는 WIZnet W5500과 ESP32-S3 MCU를 기반으로, 손으로 움직이는 볼륨 조절 슬라이드를 Ethernet 조명 제어 장치로 구현한 오픈소스 프로젝트입니다. 큰 조명 콘솔 없이도 특정 조명의 밝기를 직관적으로 조절할 수 있어 공연장, 방송 스튜디오, 전시장, 미디어아트 환경에서 실용적인 활용 가능성을 보여줍니다.

이 프로젝트의 가치는 W5500을 단순한 네트워크 연결용 칩이 아니라, 실제 현장에서 사용 가능한 조명 제어 장치의 핵심 구성 요소로 확장했다는 점에 있습니다. 또한 기존 WIZnet Maker Site의 sACN, OSC, DMX 관련 콘텐츠와 연결하면 입력 장치부터 출력 장치까지 이어지는 조명 제어 학습 흐름과 제품화 방향을 만들 수 있습니다.

📌 FAQ

Q1. 이 프로젝트는 무엇을 해결하나요?

OneFader는 큰 조명 콘솔 없이도 손으로 움직이는 볼륨 조절 슬라이드 하나로 특정 조명의 밝기 값을 제어할 수 있게 합니다. 공연장, 전시장, 방송 현장에서 간단한 조명 조절이 필요할 때 유용합니다.

Q2. 이 프로젝트에서 WIZnet W5500은 어떤 역할을 하나요?

W5500은 OneFader가 Ethernet 네트워크에 연결되도록 하는 핵심 칩입니다. ESP32-S3 MCU가 조절값을 만들면 W5500이 그 값을 조명 네트워크로 보내줍니다.

Q3. 기존 WIZnet Maker Site 콘텐츠와 어떤 점이 비슷한가요?

sACNSource와는 조명 값을 네트워크로 보내는 방식이 비슷합니다. Dual-Port Node와는 W5500, ESP32-S3, 조명 네트워크를 사용한다는 점이 비슷합니다. 3d-joystick-controller와는 사람이 손으로 조작한 값을 Ethernet으로 보내는 구조가 비슷합니다.

Q4. 기존 콘텐츠와 다른 점은 무엇인가요?

OneFader는 실제 사람이 손으로 움직이는 볼륨 조절 슬라이드를 중심으로 만든 조명 입력 장치입니다. 기존 콘텐츠들이 주로 프로토콜 구현이나 출력 장치에 초점을 둔다면, OneFader는 현장 사용자가 바로 조작할 수 있는 물리 장치라는 점이 다릅니다.

Q5. 이 프로젝트는 실제 제품으로 확장될 수 있나요?

제품화 가능성은 있습니다. 구조가 단순하고, W5500 기반 Ethernet 연결, 웹 설정 화면, 오픈소스 펌웨어가 있기 때문입니다. 다만 양산 전에는 케이스, 전원 안정성, 인증, 보안 설정, 장시간 동작 검증이 필요합니다.
