📌 Overview

Grass Valley GPIO Controller는 Grass Valley XCU 카메라 베이스 스테이션의 마이크 입력 감도/오디오 게인 레벨을 원격 제어하기 위한 프로젝트입니다. Raspberry Pi의 GUI에서 명령을 보내면, Ethernet을 통해 Arduino Nano Every + WIZnet W5500 Ethernet 모듈 노드가 TCP 명령을 수신하고, MCP4728 DAC가 0~5V 아날로그 전압을 생성하여 XCU의 SubD-15 Signalling Connector로 전달합니다. 공개 README 기준으로 32대 카메라 × 2개 마이크, 총 64채널 제어를 목표로 합니다.

이 프로젝트의 핵심은 방송 장비 현장에서 수동으로 조정하던 오디오 레벨 제어를 전용 Ethernet 기반 분산 제어 구조로 바꾼 점입니다. 단순 GPIO On/Off가 아니라, W5500을 이용해 네트워크 노드를 구성하고 DAC 전압을 통해 방송 장비의 아날로그 제어 입력을 다룹니다.

📌 Features

64채널 오디오 게인 제어
32대 Grass Valley XCU 카메라의 Mic 1/Mic 2를 개별 제어합니다.

Ethernet 기반 확장 구조
Raspberry Pi GUI가 TCP로 Arduino + W5500 노드에 명령을 보내며, 노드를 추가하는 방식으로 확장 가능합니다.

8단계 아날로그 전압 제어
-22 dBu부터 -64 dBu까지 8단계 게인 값을 0.0~4.3V DAC 출력으로 변환합니다.

방송 현장용 GUI
Tkinter 기반 Fullscreen GUI, 8×4 Grid, 카메라 이름 변경, 상태 저장, 연결 상태 표시 기능을 제공합니다.

개발·검증용 Demo Mode
실제 하드웨어 없이도 Python GUI를 실행할 수 있어 사전 테스트가 가능합니다.

📌 System Architecture

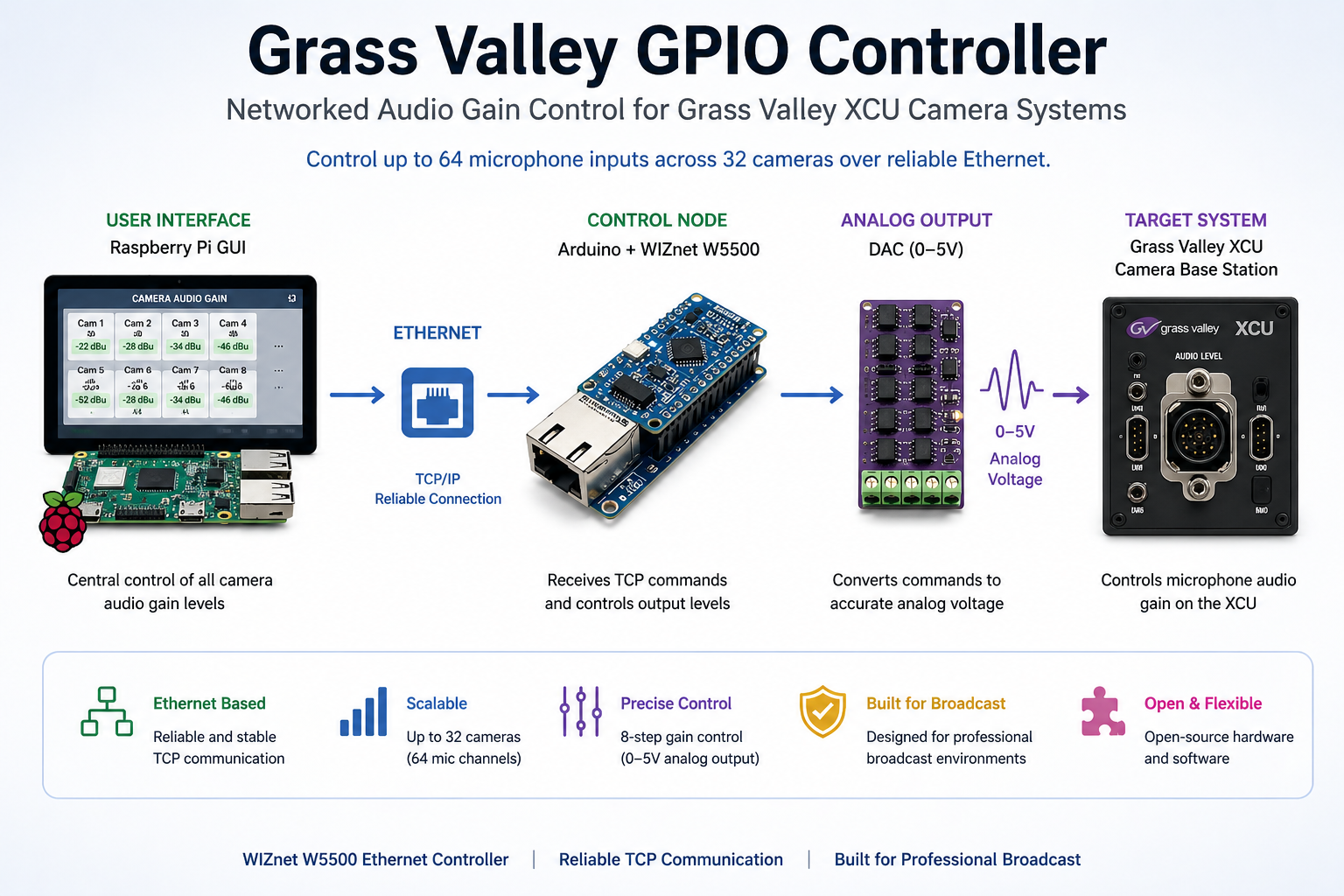

전체 구조는 Raspberry Pi GUI → TCP/Ethernet → Arduino Nano Every + W5500 → I2C DAC → Grass Valley XCU 흐름입니다.

Raspberry Pi 5는 사용자 인터페이스와 설정 저장을 담당합니다. 각 Arduino Nano Every는 W5500 Ethernet 모듈을 통해 TCP 서버로 동작하며, Raspberry Pi에서 전달되는 SET, PING, SCAN, ID 형태의 명령을 처리합니다. Arduino는 I2C 버스로 MCP4728 DAC 8개를 제어하고, 각 DAC 채널은 Grass Valley XCU의 Audio Level 입력 핀으로 연결됩니다.

• User Interface (Raspberry Pi 5)
  • Tkinter 기반 GUI 실행 (Fullscreen)
  • 카메라별 오디오 게인 설정 및 상태 저장
  • TCP 클라이언트 역할 수행 (명령 전송)
• Network Layer (Ethernet)
  • 전용 유선 네트워크 구성 (예: 192.168.10.x 대역)
  • TCP 포트 5000 사용
  • Raspberry Pi ↔ Arduino Node 간 안정적 통신
• Control Node (Arduino Nano Every + W5500)
  • W5500 Ethernet 모듈을 통해 TCP 서버 동작
  • SET, PING, SCAN, ID 명령 수신 및 처리
  • SPI로 W5500 제어
• Signal Conversion (I2C DAC – MCP4728)
  • Arduino에서 I2C로 8채널 DAC 제어
  • 디지털 명령 → 아날로그 전압(0~5V) 변환
  • 최대 64채널 확장 가능 구조
• Target Equipment (Grass Valley XCU)
  • SubD-15 커넥터를 통해 아날로그 입력 연결
  • 오디오 게인 레벨을 전압으로 제어
  • 방송 카메라 시스템과 직접 연동
• Data Flow
  • GUI 입력 → TCP 명령 생성 → Ethernet 전송
    → W5500 수신 → Arduino 처리 → DAC 출력 → XCU 제어

📌 WIZnet Strategic Value

이 UCC는 WIZnet Maker 생태계에서 의미가 큽니다. W5500이 단순 IoT 센서 게이트웨이뿐 아니라 전문 방송 장비 제어, 산업용 아날로그 인터페이스, 현장 맞춤형 리트로핏 장비에도 활용될 수 있음을 보여줍니다.

특히 이 사례는 WIZnet 칩의 강점을 잘 드러냅니다.

1. 유선 Ethernet 기반 안정성
2. 소형 MCU와 쉬운 연동
3. TCP 명령 기반 장비 제어
4. 산업·방송 장비의 수명 연장형 솔루션 가능성

향후 유사 프로젝트로는 PTZ 카메라 제어, 오디오 라우팅 장비 제어, 방송 조명 컨트롤러, 스튜디오 GPIO 인터페이스, 산업용 패널 제어 장치로 확장할 수 있습니다.

📌 Summary

Grass Valley GPIO Controller는 WIZnet W5500을 사용해 Raspberry Pi와 Arduino 기반 DAC 제어 노드를 Ethernet으로 연결한 방송 장비 제어 프로젝트입니다. 현재 외부 반응 지표는 낮지만, 전문 방송 장비의 실제 운용 문제를 해결하는 구조적 가치가 있습니다.

이 UCC의 핵심 가치는 W5500을 활용한 안정적인 TCP 기반 현장 장비 제어, 아날로그 DAC 출력과 방송 장비 인터페이스의 결합, 저비용 확장형 제어 노드 구조입니다. 현재 공개 자료 기준으로는 프로토타입 성격이 강하지만, 하드웨어 보호 설계와 장시간 안정성 검증이 추가된다면 B2B 방송·산업 제어 장치로 발전 가능성이 있습니다.

📌 FAQ

Q1. 이 프로젝트는 무엇을 제어하나요?
Grass Valley XCU 카메라 베이스 스테이션의 마이크 오디오 게인 레벨을 제어합니다. Raspberry Pi GUI에서 선택한 값이 W5500 Ethernet 노드를 거쳐 DAC 출력 전압으로 변환됩니다.

Q2. WIZnet W5500은 왜 중요한가요?
W5500은 Arduino 제어 노드를 유선 Ethernet 장치로 만들어 줍니다. 방송 현장에서는 안정적인 연결이 중요하므로, Wi-Fi보다 TCP 기반 유선 제어가 적합합니다.

Q3. 이 프로젝트는 단순 GPIO 제어인가요?
아닙니다. 단순 On/Off GPIO가 아니라, TCP 명령을 받아 DAC 전압을 생성하고 아날로그 오디오 감도 입력을 제어하는 구조입니다.

Q4. 제품화 가능성이 있나요?
기술 구조는 제품화 가능성이 있습니다. 다만 현재 공개 자료 기준으로 인증, 절연, 산업용 케이스, 장시간 안정성 테스트, 양산 BOM 검증은 확인되지 않았습니다.

Q5. 어떤 고객에게 적합한가요?
방송국, 중계차 운영사, 라이브 프로덕션 업체, Grass Valley 장비를 운용하는 시스템 통합업체에 적합합니다.
