📌Overview
FillaIQ는 3D 프린팅 재료, 공구, 부품, 소모품을 자동 식별·계량·추적하는 스마트 워크숍 재고 관리 시스템입니다. 사용자는 물품을 스캔 스테이션에 올려두기만 하면 NFC 정보, 무게, 색상 정보를 읽고, 서버 측 카탈로그와 대조하여 품목을 등록한 뒤 대시보드에서 보관 위치, 사용량, 라벨, 장비 연동 상태까지 관리할 수 있습니다.
이 프로젝트가 해결하는 문제는 분명합니다. 기존의 워크숍·메이커 공간·소형 제조 환경에서는 필라멘트, 레진, 하드웨어 부품, 시트 자재, 공구가 분산 관리되기 쉬운데, FillaIQ는 이를 센서 기반 실물 인식과 중앙 대시보드로 연결해 재고 파악, 사용 추적, 장비 운영을 하나의 흐름으로 묶습니다.
또한 단순한 재고 등록 도구가 아니라, MQTT 기반 실시간 메시징, 다수 장비 프로토콜 통합, 라벨 출력, 환경 모니터링, 향후 Home Assistant 연동 계획까지 포함한 구조라는 점에서, 개인 취미 프로젝트를 넘어 스마트 워크숍 운영 플랫폼 성격이 강합니다.
📌Features
- 자동 식별 기반 스캔
- 스캔 스테이션이 물품의 NFC 태그, 무게, 색상 정보를 읽고 카탈로그와 대조합니다.
- GitHub README에는 Bambu, Creality, OpenSpool, TigerTag, OpenPrintTag, NTAG, FillaIQ 태그 포맷 지원과 Bambu 암호화 태그용 HKDF-SHA256 키 파생이 명시되어 있습니다.
- 정량 기반 재고 추적
- 공식 사이트와 README는 스풀, 수지, 패스너, 공구류를 무게 기반으로 추적한다고 설명합니다.
- GitHub README 기준 FillaScan 하드웨어는 NAU7802 24-bit ADC + load cell을 사용합니다. 이는 단순 수량 입력보다 실제 잔량 파악에 유리합니다.
- 색상·재질 판별 강화
- README에는 AS7341/AS7343 스펙트럼 센서와 LAB 색공간 변환이 명시되어 있습니다.
- 이는 라벨 문자나 사용자의 수기 입력이 아니라, 실제 자재 색상을 계측해 식별 정확도를 높이려는 설계입니다.
- 장비 통합 운영
- Bambu Lab, Klipper, OctoPrint, PrusaLink, GRBL 등 5개 장비 프로토콜을 지원한다고 공개되어 있습니다.
- 재고 시스템이 장비 운영과 연결된다는 점이 일반적인 메이커 재고 관리 도구와 다른 핵심 차별점입니다.
- 유선 네트워크 확장성

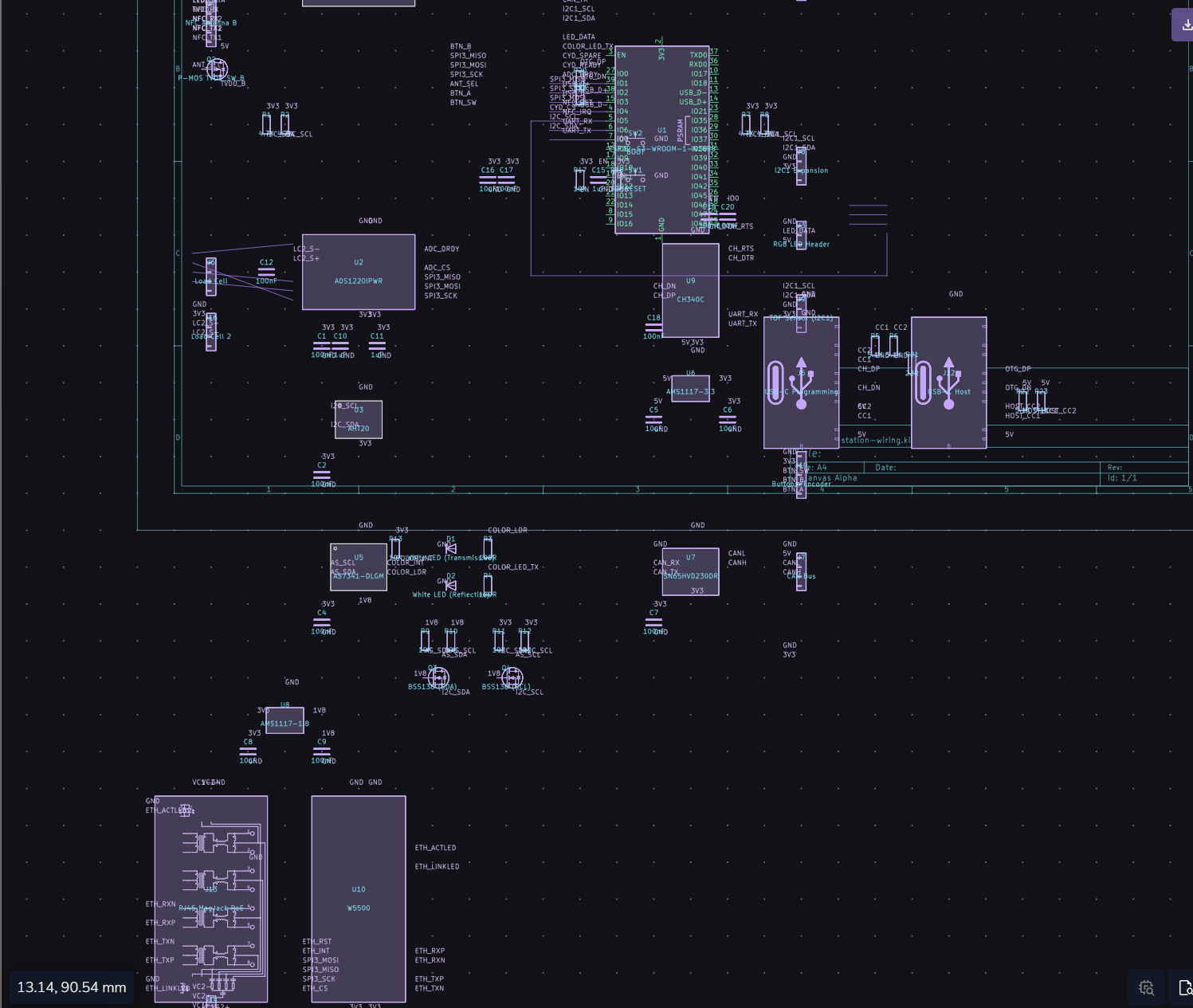

- 최근 커밋에는 W5500 Ethernet controller (U10), RJ45 MagJack (J13), PoE module headers (J14/J15)가 추가되었다고 명시됩니다.
- 이는 기존 Wi-Fi 중심 구조에 더해, 유선 Ethernet + PoE 기반 고정형 설치 장치로 진화할 수 있음을 보여줍니다.
📌System Architecture

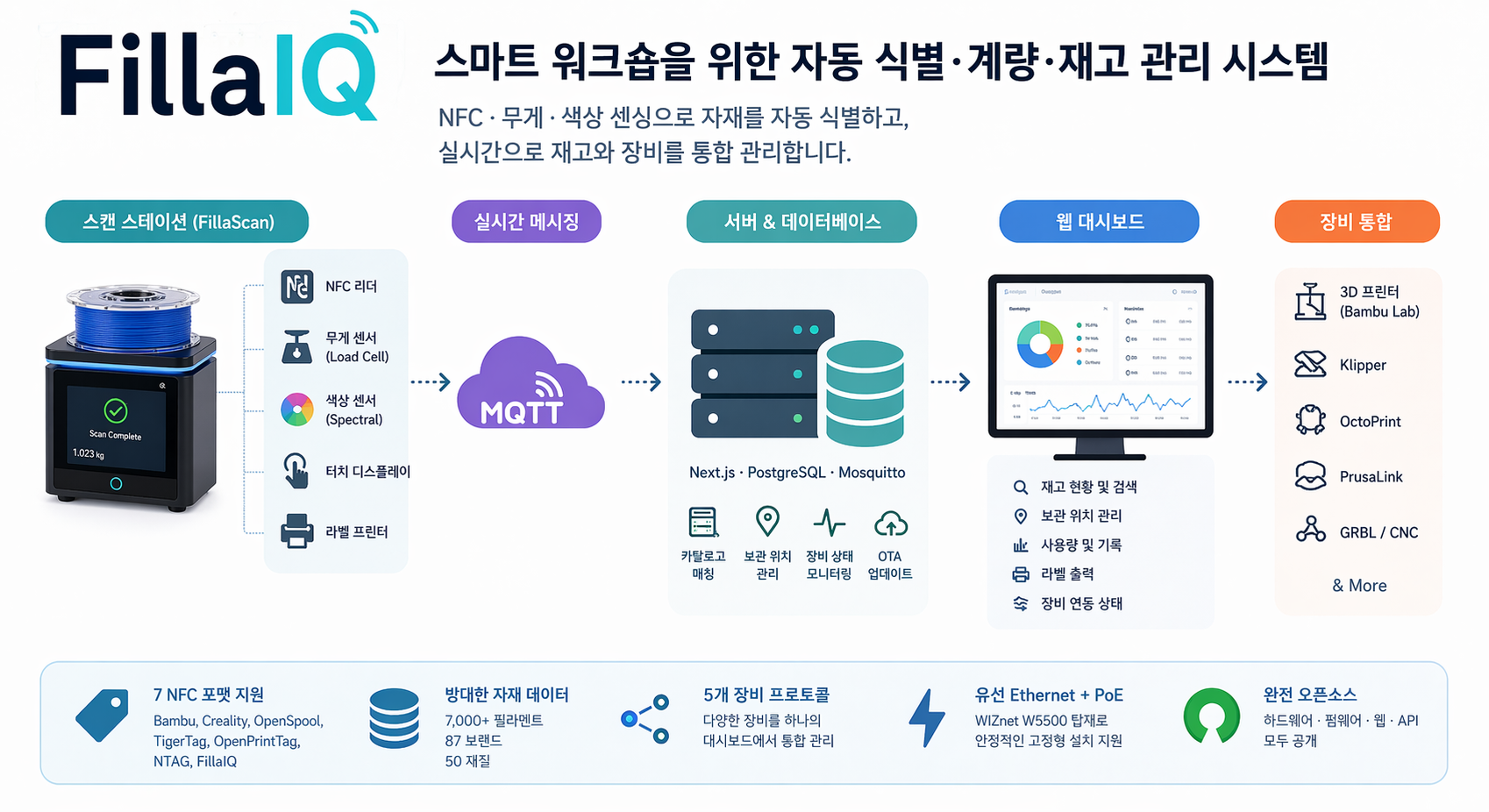

전체 시스템은 스캔 스테이션(FillaScan) → MQTT 메시징 백본 → 서버/DB → 웹 대시보드 구조로 이해하시면 됩니다. 공개 README 기준으로 FillaScan은 ESP32-S3, PN5180, NAU7802, AS7341/AS7343, 2.8인치 터치 디스플레이, BLE 라벨 프린터를 포함합니다. 이 장치는 물품을 읽고 식별한 뒤 MQTT를 통해 서버로 보냅니다.
서버 측은 Next.js 16, PostgreSQL, Drizzle ORM, Mosquitto MQTT 기반으로 구성되어 있고, 장비 상태·스캔 결과·하트비트·OTA 이벤트를 처리합니다. README는 MQTT 백본이 device ↔ server messaging 전반에 쓰이며, ESP32에서 HTTP 부담을 줄이기 위해 scan submission via MQTT를 사용한다고 명시합니다.
최근 하드웨어 개정안을 기준으로 보면, 네트워크 경로는 두 층으로 볼 수 있습니다.
기본 공개 운영 구조는 ESP32-S3 기반 MQTT 연결이고, 개정 회로에서는 W5500이 SPI3 버스에 붙고 RJ45 MagJack 및 PoE 헤더가 추가되어, 고정형 장비에서 보다 안정적인 Ethernet 기반 연결이 가능하도록 확장되고 있습니다. 커밋 메시지에는 SPI3에 ADS1220 + PN5180 + W5500, ETH 관련 GPIO에 W5500 CS/INT/RST가 배치된 핀맵도 포함되어 있습니다.
정리하면 데이터 흐름은 다음과 같습니다.
- 물품을 스캔 스테이션에 올립니다.
- NFC·무게·색상 정보를 읽습니다.
- ESP32-S3가 이를 처리해 MQTT로 서버에 전달합니다.
- 서버가 카탈로그 매칭, 저장 위치, 장비 상태와 연결합니다.
- 웹 대시보드에서 조회·수정·라벨 출력·장비 연동을 수행합니다.
📌 Role and Application of the WIZnet's Chip
사용된 WIZnet 칩 : W5500
https://github.com/nuvoxel/fillaiq/commit/465ac2c2d77a3243e37cfdbb58c511e2606fb0d8
FillaIQ는 스캔 이벤트, 장비 상태, 하트비트, OTA까지 항시 연결형 MQTT 구조를 사용합니다. 이런 구조에서는 Wi-Fi보다 연결 안정성, 지연 예측 가능성, 현장 배치 단순성이 중요해집니다.
W5500은 외부 MCU에 SPI로 쉽게 붙일 수 있고, TCP/UDP/IP 처리를 칩 내부에서 담당하기 때문에, ESP32 쪽 펌웨어 복잡도를 늘리지 않으면서 유선 연결을 추가하기에 적합합니다. 또한 최근 개정안에 PoE 헤더까지 포함된 점을 보면, 전원과 통신을 함께 고려한 고정 설치형 장비를 지향하고 있다고 해석할 수 있습니다.
📌 External Indicators

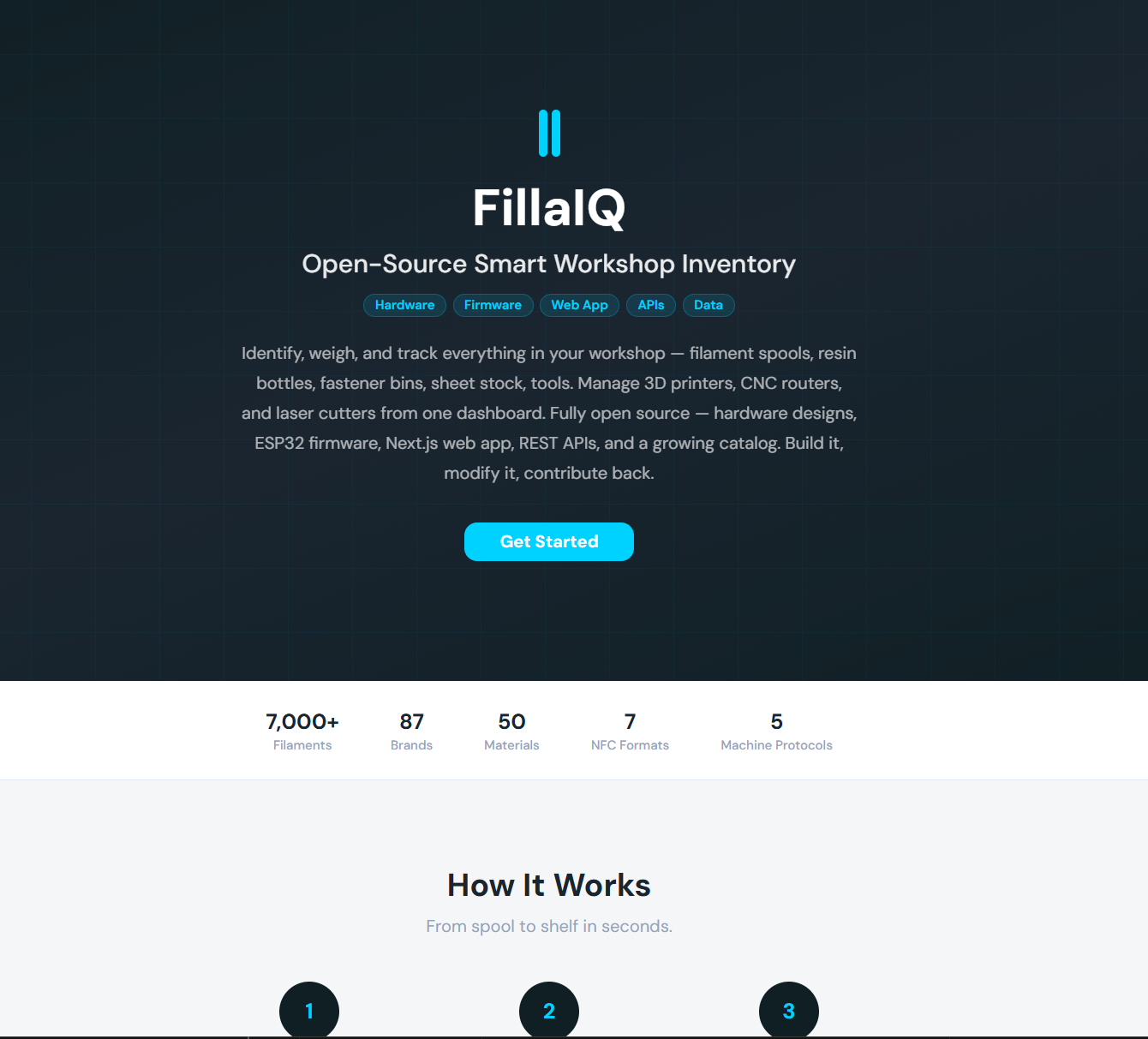

공식 사이트 https://fillaiq.com/
📌 WIZnet Strategic Value
(by ChatGPT)
FillaIQ의 전략적 가치는 분명합니다. 이 프로젝트는 WIZnet 칩을 단순한 TCP 서버 예제로 쓰는 수준이 아니라, 센서 융합 스캔 장치 + MQTT 백본 + 웹 플랫폼 + 장비 관리라는 큰 시스템 안에서 사용합니다. 즉, WIZnet이 “네트워크 부품”을 넘어 스마트 워크숍 인프라의 일부로 들어가는 사례라는 점에서 의미가 큽니다.
특히 이번 하드웨어 개정안은 WIZnet 관점에서 메시지가 좋습니다. W5500 + RJ45 MagJack + PoE 헤더 조합은, 이 프로젝트가 단순 메이커 데모가 아니라 고정형 설치 장치, 반산업용 운영 환경, 현장 배치형 시스템으로 확장될 수 있음을 보여줍니다. 이는 WIZnet Maker 생태계에 “유선 네트워크가 왜 여전히 필요한가”를 설명하기 좋은 사례입니다.
또한 유사 확장성도 큽니다. 같은 구조는 전자부품 캐비닛 관리, 공구 대여 스테이션, MRO 자재 추적, 교육 실습실 재고 관리, 바이오랩 소모품 모니터링으로 확장 가능합니다. 따라서 FillaIQ는 한 프로젝트 자체보다, WIZnet 기반 스마트 재고관리 플랫폼군의 레퍼런스로서 가치가 있습니다.
📌 Summary
FillaIQ는 NFC, 무게, 색상, MQTT, 웹 대시보드, 장비 프로토콜 통합을 결합한 고도화된 스마트 워크숍 인벤토리 프로젝트입니다. 공개 README와 공식 사이트만 보아도 신규성과 구조적 완성도가 높고, 최근 하드웨어 커밋까지 반영하면 W5500 Ethernet과 PoE 확장성이 추가된 산업형 스캔 장치 방향이 분명하게 보입니다.
📌 FAQ
Q1. FillaIQ는 무엇입니까?
FillaIQ는 필라멘트, 레진, 패스너, 공구 같은 워크숍 자산을 자동 식별·계량·추적하는 오픈소스 스마트 인벤토리 시스템입니다. 스캔 스테이션이 NFC, 무게, 색상 정보를 읽고 이를 서버와 웹 대시보드로 연결합니다.
Q2. 이 프로젝트의 가장 새로운 점은 무엇입니까?
단순 재고 입력이 아니라 물리 센서 기반 자동 식별을 구현한 점입니다. 여기에 장비 상태 관리와 라벨 출력, 저장 위치 시각화까지 결합해, 워크숍 운영 전체를 하나의 시스템으로 묶고 있습니다.
Q3. WIZnet 칩은 실제로 어디에 쓰입니까?
최근 하드웨어 개정안에서 W5500이 SPI3 버스의 Ethernet 컨트롤러로 추가되었습니다. RJ45 MagJack과 PoE 헤더도 함께 들어가 있어, 스캔 스테이션이 Wi-Fi뿐 아니라 유선 Ethernet 기반으로도 운영될 수 있는 구조입니다.
Q4. 왜 W5500 적용이 중요한가요?
이 프로젝트는 MQTT 기반 상시 연결형 장비이기 때문에, 네트워크 안정성이 중요합니다. W5500은 하드웨어 TCP/IP와 10/100 Ethernet MAC/PHY를 내장하고 있어, 고정형 장비에서 더 예측 가능한 연결 품질을 제공할 수 있습니다.
Q5. 지금 바로 상용 제품 수준이라고 볼 수 있습니까?
하드웨어 방향성과 시스템 구조는 제품화에 가깝습니다. 다만 현재 공개 자료 기준으로는 인증, 생산 수율, 환경 신뢰성, BOM 최적화 결과가 확인되지 않아, 제품화 가능성이 높은 프로토타입/프리프로덕트 단계로 보는 것이 더 정확합니다.
