W6100-POE V4.0: WIZnet W6100 기반 PoE Ethernet Card

요약

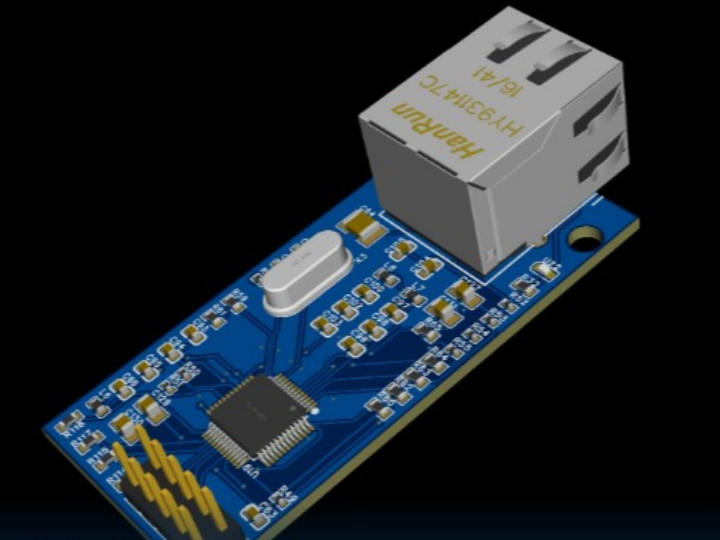

KST의 W6100-POE V4.0은 임베디드 시스템에 유선 Ethernet 연결과 PoE 전원 입력을 함께 제공하기 위해 설계된 Ethernet Card입니다.

이 보드는 WIZnet W6100을 Ethernet Controller로 사용하며, RJ45 Ethernet 포트, IEEE 802.3af PoE 입력, SPI Host Interface, 10핀 확장 커넥터를 제공합니다. Arduino, STM32, ESP32와 같은 SPI 기반 MCU에 유선 네트워크 기능을 추가하려는 개발자에게 실용적인 보드 레벨 레퍼런스가 될 수 있습니다.

Original Source: https://kst.ai.kr/w6100-poe

원본에서 확인되는 주요 사실

• 제품명은 W6100-POE V4.0 Ethernet Card입니다.
• Ethernet Controller로 WIZnet W6100을 사용합니다.
• IEEE 802.3af PoE 입력을 지원합니다.
• Host MCU와 연결하기 위한 SPI Interface를 제공합니다.
• RJ45 Ethernet 포트와 2.54mm 10핀 확장 커넥터를 포함합니다.

KST 가산기술은 부산에 위치한 산업용 임베디드 및 자동화 솔루션 전문업체입니다. 환경센서, 산업용 게이트웨이, 프로토콜 컨버터를 주로 개발하고, PCB 설계와 펌웨어, PLC·HMI·제어반 및 산업용 소프트웨어 개발도 함께 제공합니다. 정확한 직원 수와 설립연도는 공개돼 있지 않지만, 홈페이지에는 500건 이상의 납품 실적과 자체 개발 제품을 보유한 것으로 소개돼 있습니다. 이번 W6100-POE V4.0은 WIZnet W6100과 PoE 전원부를 결합해 외부 업체가 직접 제품화한 VAR 사례라는 점에서 의미가 있습니다.

이 제품이 중요한 이유

산업용 센서, 원격 모니터링 장비, 출입 통제 장치, 프로토콜 변환기, 스마트 빌딩 장비처럼 현장에 설치되는 임베디드 기기는 안정적인 유선 네트워크를 필요로 하는 경우가 많습니다.

특히 Wi-Fi 환경이 불안정하거나, 보안과 유지보수 측면에서 유선 연결이 선호되는 환경에서는 Ethernet이 더 적합합니다. 여기에 PoE를 함께 사용하면 별도 전원 어댑터 없이 하나의 LAN 케이블로 데이터와 전원을 동시에 공급할 수 있습니다.

W6100-POE V4.0은 이 두 가지 요구를 하나의 보드에서 해결합니다.

• 안정적인 유선 Ethernet 통신
• PoE 기반 설치 편의성

주요 하드웨어 특징

WIZnet W6100의 역할

이 보드의 핵심은 WIZnet W6100입니다. W6100은 Hardwired TCP/IP 구조를 가진 Ethernet Controller로, TCP/IP 통신 처리를 하드웨어 기반으로 수행합니다.

일반적인 소프트웨어 TCP/IP 방식에서는 Host MCU가 네트워크 스택 처리에 많은 리소스를 사용해야 합니다. 반면 W6100을 사용하면 Host MCU는 SPI를 통해 W6100과 통신하고, W6100이 Ethernet 통신 처리를 담당합니다.

이 구조는 Host MCU가 센서 데이터 처리, 제어 로직, 프로토콜 변환, 실시간 동작 등을 동시에 수행해야 하는 임베디드 시스템에서 특히 유리합니다.

W6100-POE V4.0은 MISO, MOSI, SCLK, Chip Select, Reset, Interrupt, Power Pin 등을 10핀 커넥터로 제공하여 개발자가 자신의 MCU 보드와 쉽게 연결할 수 있도록 구성되어 있습니다.

PoE가 주는 실용적 가치

W6100-POE V4.0의 중요한 특징은 PoE 전원 입력입니다.

이 보드는 RJ45 커넥터를 통해 IEEE 802.3af PoE 48V 입력을 받을 수 있으며, 내부 전원 변환 회로를 통해 Ethernet Controller와 주변 회로에 필요한 전압을 생성합니다.

현장 설치형 장비에서는 별도 전원 어댑터를 설치하기 어려운 경우가 많습니다. 벽면, 천장, 제어반, 공장 설비 주변, 외부 센서 설치 지점에서는 전원 배선이 설치 비용과 유지보수 부담을 키울 수 있습니다.

PoE를 사용하면 하나의 Ethernet 케이블로 전원과 데이터를 동시에 처리할 수 있기 때문에 다음과 같은 장비에 적합합니다.

• 환경 모니터링 센서 노드
• 산업용 원격 I/O 장치
• 출입 통제 및 보안 장비
• 스마트 빌딩 제어 장치
• RS485 to Ethernet 프로토콜 변환기
• 원격 데이터 수집 게이트웨이

시스템 구조

W6100-POE V4.0의 구조는 다음과 같이 이해할 수 있습니다.

RJ45 Ethernet / PoE Input
→ PoE 전원 입력 및 Ethernet 신호 경로
→ 내부 전원 변환 회로
→ WIZnet W6100 Hardwired TCP/IP Ethernet Controller
→ SPI Interface
→ Arduino, STM32, ESP32 등 Host MCU
→ 센서, 제어 로직, 프로토콜 변환, 애플리케이션 기능 수행

이 구조에서 W6100은 네트워크 통신을 담당하고, Host MCU는 실제 제품의 기능과 제어 로직에 집중합니다.
즉, 네트워크 역할과 애플리케이션 역할을 분리할 수 있다는 점이 이 설계의 핵심입니다.

활용 가능한 애플리케이션

1. PoE 환경 센서 노드

온도, 습도, CO2, 공기질, 압력, 조도 등의 데이터를 수집하는 센서 노드에 적용할 수 있습니다.
PoE를 사용하면 별도 전원 없이 LAN 케이블 하나로 센서 노드를 설치할 수 있습니다.

2. 산업용 프로토콜 변환기

RS485, UART, Modbus RTU 등 기존 산업용 통신을 Ethernet 기반 통신으로 변환하는 장치에 활용할 수 있습니다.
Host MCU는 프로토콜 변환을 처리하고, W6100은 TCP/UDP 통신을 담당합니다.

3. 원격 I/O Controller

입력 신호를 모니터링하거나 릴레이, 출력 장치를 제어하는 원격 I/O 장치에 사용할 수 있습니다.
분산 제어 시스템에서 PoE 기반 Ethernet 연결은 설치와 유지보수 측면에서 장점이 있습니다.

4. 스마트 빌딩 장비

출입 통제, 조명 제어, 공간 센서, 설비 모니터링 장치처럼 건물 내부에 설치되는 네트워크 장비에 적용할 수 있습니다.

5. Embedded Gateway

로컬 센서, RS485 장비, 무선 노드에서 데이터를 수집한 뒤 서버로 전송하는 Embedded Gateway의 유선 업링크로 사용할 수 있습니다.

WIZnet Use Case로서의 가치

W6100-POE V4.0은 WIZnet W6100이 실제 보드 제품에서 어떻게 활용될 수 있는지를 보여주는 좋은 사례입니다.

이 제품의 가치는 단순히 “Ethernet을 추가했다”는 데 있지 않습니다.
W6100을 중심으로 PoE 입력, RJ45, 전원 변환, SPI Host Interface를 통합하여 실제 임베디드 제품에 바로 적용 가능한 Ethernet Card 형태로 구현했다는 점이 중요합니다.

개발자는 기존 MCU 구조를 유지하면서도 다음과 같은 이점을 얻을 수 있습니다.

• SPI 기반으로 Ethernet 기능 추가
• Hardwired TCP/IP로 Host MCU의 네트워크 처리 부담 감소
• PoE를 통한 설치 배선 단순화
• 산업용·시설용 장비에 적합한 유선 네트워크 구성
• Arduino, STM32, ESP32 등 다양한 MCU와 연동 가능

차별화 포인트

일반적인 Ethernet 모듈은 Ethernet Controller와 RJ45 연결만 제공하는 경우가 많습니다.
반면 W6100-POE V4.0은 W6100 기반 Ethernet 기능에 PoE 전원 입력까지 통합한 보드입니다.

즉, 이 제품은 단순한 Chip Breakout Board가 아니라, 현장 설치형 임베디드 장비에 적용하기 쉬운 PoE-ready Ethernet Card입니다.

이 점에서 W6100-POE V4.0은 WIZnet W6100의 실제 제품 적용 가능성을 보여주는 의미 있는 사례입니다.

유사 콘텐츠 정리

FAQ

W6100-POE V4.0은 어떤 제품인가요?

W6100-POE V4.0은 WIZnet W6100을 기반으로 한 PoE Ethernet Card입니다. SPI 기반 MCU에 100BASE-TX Ethernet 연결과 IEEE 802.3af PoE 전원 입력 기능을 제공합니다.

W6100-POE V4.0은 어떤 MCU와 연결할 수 있나요?

Arduino, STM32, ESP32 등 SPI Interface를 지원하는 MCU와 연결할 수 있습니다.

PoE 기능은 왜 중요한가요?

PoE는 하나의 Ethernet 케이블로 데이터 통신과 전원 공급을 동시에 처리할 수 있게 합니다. 별도 전원 배선이 어려운 산업용 센서, 원격 I/O, 스마트 빌딩 장비에 유용합니다.

W6100-POE V4.0은 어떤 분야에 활용할 수 있나요?

PoE 환경 센서, 산업용 프로토콜 변환기, 원격 I/O Controller, 스마트 빌딩 장비, Embedded Gateway 등에 활용할 수 있습니다.

Keywords

WIZnet W6100, PoE Ethernet, Embedded Ethernet, SPI Ethernet, Hardwired TCP/IP

W6100-POE V4.0: WIZnet W6100 기반 PoE Ethernet Card for Embedded Systems

Summary

KST W6100-POE V4.0 is an Ethernet card designed by Kasan Technology for embedded systems that need both wired network connectivity and power delivery through a single Ethernet cable.
The board is built around WIZnet W6100, a hardwired TCP/IP Ethernet controller, and integrates IEEE 802.3af PoE input, RJ45 Ethernet, SPI host interface, and a 10-pin expansion connector for connection with host MCUs such as Arduino, STM32, and ESP32.

This product is a useful reference case because it shows how W6100 can be used not only as an Ethernet controller, but also as the core network interface of a compact PoE-powered embedded device.

Original source: https://kst.ai.kr/w6100-poe

Why This Product Matters

Many embedded devices still need reliable wired Ethernet, especially in environments where Wi-Fi is unstable, unavailable, or not preferred for maintenance reasons.
Industrial sensors, environmental monitoring devices, access controllers, protocol converters, and remote I/O units often need two things at the same time:

• Stable Ethernet communication
• Simple power installation

KST W6100-POE V4.0 addresses both needs by combining WIZnet W6100 with PoE input.
This means the device can receive network data and power through the same Ethernet cable, reducing wiring complexity and making it easier to install in field environments.

Key Hardware Features

How WIZnet W6100 Is Used

The core of this board is WIZnet W6100.
W6100 handles Ethernet communication through a hardwired TCP/IP architecture, reducing the software burden on the host MCU.

Instead of asking the host MCU to manage the full TCP/IP stack in software, W6100 provides a dedicated Ethernet controller with socket-based communication. This is especially useful for embedded devices where the host MCU may already be handling sensor data, control logic, protocol conversion, or real-time tasks.

In this design, the host MCU communicates with W6100 through SPI. The board exposes essential signals such as MISO, MOSI, SCLK, chip select, reset, interrupt, and power pins through a 10-pin connector. This makes the board suitable for quick integration into custom embedded hardware.

PoE Makes the Design More Practical

A major strength of W6100-POE V4.0 is the integrated PoE power structure.

The board receives 48V input through the RJ45 connector using IEEE 802.3af PoE. Internal power conversion then generates the required voltage rails for the Ethernet controller and related circuitry.

This matters because many embedded devices are installed in places where adding a separate power adapter is inconvenient. Examples include:

• Environmental sensors installed on walls or ceilings
• Industrial monitoring nodes
• Remote gateway devices
• Facility automation equipment
• Access control or security devices
• Protocol converters installed inside control panels

With PoE, the installer only needs one Ethernet cable for both power and data.

System Architecture

The signal flow of the board can be understood as follows:

RJ45 Ethernet / PoE input
→ PoE power input and Ethernet signal path
→ Internal power conversion for 5V, 3.3V, and 1.2V rails
→ WIZnet W6100 hardwired TCP/IP Ethernet controller
→ SPI connection to host MCU
→ Embedded application logic running on Arduino, STM32, ESP32, or another controller

This structure separates the networking role from the application control role. W6100 manages Ethernet communication, while the host MCU focuses on the device’s main function.

Application Ideas

KST W6100-POE V4.0 can be used as a network interface for many embedded and industrial devices.

1. PoE Environmental Sensor Node

A sensor node can collect temperature, humidity, CO2, air quality, or pressure data and send it to a server through Ethernet.
PoE allows the node to be installed without a separate power adapter.

2. Industrial Protocol Converter

Many industrial systems still use serial communication internally but need Ethernet connectivity externally.
A host MCU can manage protocol conversion, while W6100 handles TCP/UDP communication.

3. Remote I/O Controller

The board can be used in remote I/O devices that monitor inputs and control outputs over Ethernet.
PoE simplifies installation in distributed control systems.

4. Smart Building Device

Access controllers, room controllers, and facility monitoring devices can use the board as a stable wired network interface.

5. Embedded Gateway

For systems that collect data from local sensors, RS485 devices, or wireless nodes, W6100-POE V4.0 can provide the wired uplink to the server.

Why It Is a Good WIZnet Use Case

This product is valuable as a WIZnet use case because it shows a practical implementation of W6100 in a board-level product.

The value is not only that W6100 provides Ethernet.
The real value is that W6100 enables a compact PoE-powered network card that can be attached to many different host MCUs.

This gives product developers a flexible path:

• Keep the existing MCU
• Add reliable Ethernet through SPI
• Reduce TCP/IP software workload
• Use PoE for field installation
• Build industrial or facility-oriented devices faster

For WIZnet, this is a strong example of how hardwired TCP/IP can support real embedded product design beyond simple evaluation boards.

Differentiation Point

Compared with general Ethernet modules, W6100-POE V4.0 is more application-ready because it combines Ethernet, PoE input, RJ45, power conversion, and host connector design into one compact card.

It is not just a chip breakout board.
It is a PoE-ready Ethernet card designed for integration into real embedded devices.

Search-Friendly FAQ

What is KST W6100-POE V4.0?

KST W6100-POE V4.0 is a PoE Ethernet card based on WIZnet W6100. It provides 100BASE-TX Ethernet connectivity and IEEE 802.3af PoE input for embedded systems.

How does the host MCU connect to the board?

The host MCU connects to the board through SPI signals including MISO, MOSI, SCLK, chip select, reset, and interrupt.

Why is PoE useful in this design?

PoE allows both power and Ethernet data to be delivered through one cable. This simplifies installation for industrial sensors, gateways, controllers, and remote embedded devices.

What applications can use W6100-POE V4.0?

Possible applications include PoE sensor nodes, industrial protocol converters, remote I/O controllers, smart building devices, and embedded Ethernet gateways.

Keywords

WIZnet W6100, PoE Ethernet, Embedded Ethernet, SPI Ethernet, Hardwired TCP/IP
