Title

Pheilix “Residential Solar + Battery + EV Charger All-in-One”: A home microgrid EMS that connects PV, storage, loads, and EVSE—and puts a WIZnet W5500 on the controller’s Ethernet path

Introduction

Repo: https://www.pheilix.com

This project is a product-focused, engineer-readable walkthrough of Pheilix’s Residential EMS “Solar + Battery + EV Charger” all-in-one solution, based primarily on the brochure PDF you attached. The point isn’t just to bundle three devices; it’s to run a coordinated control loop across PV generation, battery charge/discharge, household loads, and EV charging, then expose that whole system through a cloud/app stack (OCPP included). The brochure also explicitly shows WIZnet’s W5500 inside the integrated controller’s schematic—so we can describe exactly where Ethernet sits in the architecture and why a wired link matters in a home-energy control product.

Access check (required)

https://www.pheilix.com/ — Not accessible from this environment (ClientResponseError).

https://bexenergysolution.rs/ — Not accessible from this environment (ClientResponseError).

https://bexenergysolution.rs/all-in-one-solarni-sistem.pdf — Not accessible from this environment (ClientResponseError).

Because of that, this article is written from the uploaded brochure PDF (and avoids guessing about anything that would require the websites).

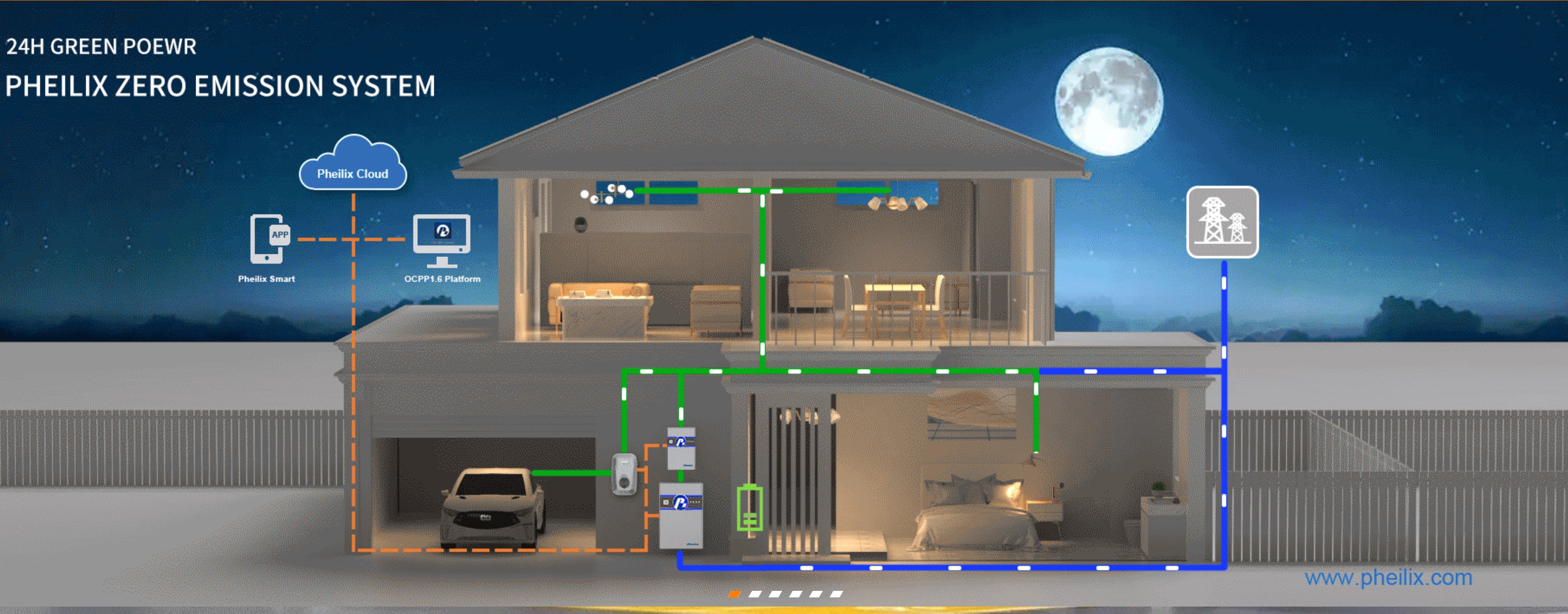

Overview

Pheilix frames the solution as an “integrated control device” for a residential microgrid: PV + inverter + storage + EV charging + home loads, all monitored and controlled in one system. The brochure’s language is very “systems engineering”: it talks about communication, data collection, analysis, calculation, adjustment, and “reasonable distribution” of energy among the subsystems—i.e., an EMS that actually balances the household, not just monitors it.

One practical emphasis is load balancing for EV charging. EVSE power can be dynamically adjusted based on inverter output, household load, and grid power—so you can push EV charging when there’s surplus PV/storage and back off when the house or grid constraints tighten.

Quick background

Residential energy gets hard the moment EV charging enters the picture. EVSE is usually the largest flexible load in the home, and optimizing “PV self-consumption” becomes a real-time control problem:

How much PV is available now?

How much load is the house consuming?

What’s the battery state (SOC, charge/discharge power, next-day needs)?

Can we charge the EV now without triggering peak limits or wasting PV?

Pheilix’s approach is to consolidate the above into a single control device, then add a cloud/app layer for monitoring, remote control, scheduling, and even firmware upgrades across multiple components.

Company & ecosystem

Repo: https://www.pheilix.com

What kind of company is Pheilix (as evidenced by the brochure)

The brochure positions Pheilix as doing independent R&D and shipping a SaaS cloud platform + app system alongside the hardware. It reads more like a “platform + controller + field devices” vendor than a single-product charger manufacturer.

What activity signals show up

The brochure repeatedly describes the solution in modular “system blocks” (communications module, algorithm module, EVSE control, inverter/storage management, fault processing, data storage, HMI, cloud platform service). That’s a fairly strong signal that Pheilix is pitching not just components but an integrated architecture that partners/installers can deploy.

Where influence typically spreads (and how BEX fits)

Since both the Pheilix and BEX websites were inaccessible here, I can’t verify the exact listing you saw on BEX. But your discovery path makes sense: solutions like this often spread through local energy solution providers / installers / resellers who package PV + ESS + EVSE as a single “home energy system” offer. The brochure itself supports that “packaged deployment” mindset by listing a full stack of system parts and accessories.

Architecture & data flow (mechanism-first)

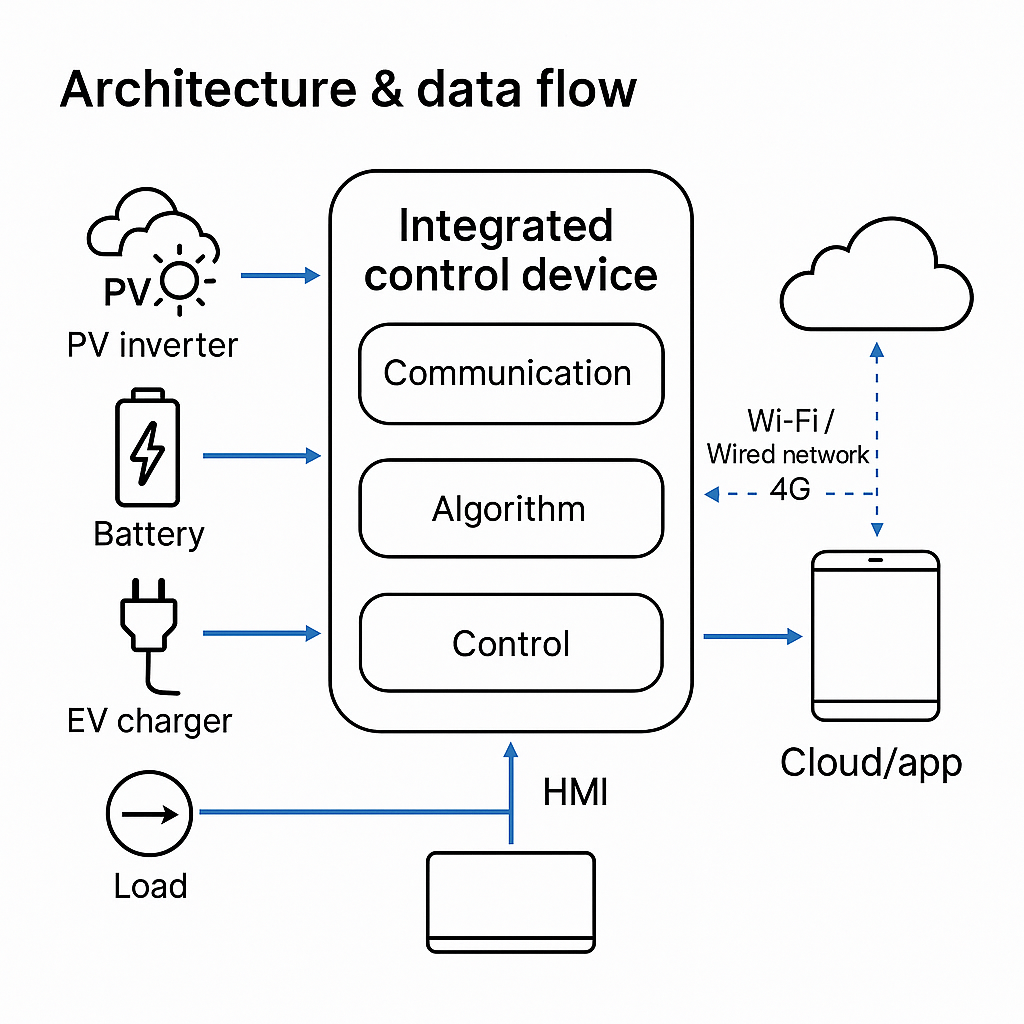

AI Generated Image

1) Sense & collect: bring PV/ESS/EVSE/load data into one controller

The brochure describes a communication module that pulls data from multiple peripherals:

PV inverter + energy storage battery via RS485 or CAN 2.0B to read PV generation, battery charge/discharge power, remaining capacity, inverter grid/off-grid status, and fault data.

Charging infrastructure (EVSE) via RS485 or Ethernet to read working status, charging power, and faults.

It also “draws load power,” implying metering/measurement inputs that let the controller reason about household consumption.

Just as importantly, the same communications layer is used to send control commands back out (mode switching for inverter, battery, and EVSE).

2) Decide: algorithm + load-balancing drive real-time EV power control

The brochure describes an algorithm module with an AI angle (peak/valley policy, charging demand, battery energy state). The most concrete control loop is load balancing:

Compute “available remaining charging power” based on inverter output, household load power, and grid power.

Adjust EV charging power in real time accordingly.

It also mentions using weekly weather data pushed from the cloud to guide battery charge/discharge strategy (charge off-peak, discharge peak, manage surplus).

3) Act: control EVSE scheduling + inverter/storage operating modes

The architecture includes explicit control blocks:

EVSE control module: power control + schedule management (start/pause/stop).

Inverter and battery management: real-time mode switching; manage off-peak charging to ensure next-day household + EV needs.

4) Observe & operate: fault handling, logging, HMI, cloud/app

Operationally, the brochure describes:

Fault processing that receives faults from peripherals and raises alarms for troubleshooting.

Data storage that logs operational status for inverter/battery/EVSE/CT equipment plus control records and fault logs; store locally in controller FLASH and upload to the cloud DB; optionally export via USB/serial to PC storage.

HMI module with LCD touch screen to display whole-home microgrid status and allow manual mode switching, EV power limits, and stop charging.

Cloud platform service enabling Internet connectivity via Wi-Fi, wired network, or 4G; using TCPIP/websocket/OCPP to connect to Pheilix’s OCPP cloud server and the Pheilix Smart app; remote monitoring and remote access, plus remote firmware upgrades (controller / EVSE / inverter / battery).

WIZnet / Ethernet section (where WIZnet is used, and why it’s there)

The brochure’s integrated controller schematic explicitly labels W5500 on the controller board, in the same “network/OCPP Internet” pathway as the system’s cloud connectivity.

Mechanically, that implies a very specific design choice:

The controller is a hub for noisy, field-facing interfaces (RS485, CAN), plus local HMI and logging.

To tie that local control plane into cloud/app operations (OCPP server connectivity, web/app access, remote upgrades), the controller exposes a wired Ethernet path—and WIZnet’s W5500 is the named Ethernet device in the schematic.

In a residential installation, wired Ethernet is often the “boring but reliable” backbone when you need always-on connectivity for monitoring, troubleshooting, and updates—especially in garage/utility-room environments where Wi-Fi can be inconsistent. Pheilix’s architecture (cloud + app + remote upgrades) benefits directly from that reliability, and the brochure makes W5500 part of that story at the hardware level.

Results / lessons learned / limitations

The brochure frames this as a real EMS (not a bundle): the value proposition is integration + protocol unification + control, especially for EV load balancing under PV/storage constraints.

The design is clearly “stacked”: field interfaces → controller logic → HMI/logging → cloud/app → remote upgrade workflows.

Limitation: this is a brochure-level description. For deployment-grade engineering you’d still want: supported inverter/ESS compatibility lists, security specifics for cloud connectivity (e.g., TLS configuration for OCPP/websocket), certification details, and wiring/topology guidance beyond the brief schematic.

Where this matters (who should care)

PV + ESS installers who want to add EV charging without turning every job into a one-off integration project

OT/embedded engineers designing home-energy controllers that must bridge RS485/CAN field devices with Ethernet + cloud/OCPP operations

EVSE operators moving into residential offerings where “charger-only” isn’t enough and energy-aware charging is the differentiator

Quick reproduce / getting started (engineering checklist)

Define the control objective: maximize PV self-consumption, peak shaving, off-grid resilience, EV-priority charging, or a mix.

Confirm peripheral interfaces: inverter/ESS protocol and physical layers (RS485 vs CAN), EVSE interface (RS485 vs Ethernet).

Decide what “load power” measurement means in your installation (whole-home meter vs sub-meter/CT approach).

Choose the backhaul strategy: Wi-Fi only vs wired Ethernet default vs 4G fallback—aligned with your monitoring/OTA expectations.

Validate cloud/app boundaries: monitoring-only vs remote control/scheduling vs firmware upgrade flows across controller + EVSE + inverter + battery.

Related UCC & VAR:

VAR 1(OCPP Module): https://maker.wiznet.io/matthew/resellers/full%2Dfeatured%2Docpp%2Dmodule%2Docpp/

VAR 2(EV Charger): https://maker.wiznet.io/ronpang/resellers/smartwall%2Dev%2Dcharger/
