ESP32 ETH-CAN485
ESP32 ETH-CAN485
Espressif - ESP32
x 1
WIZnet - W5500
x 1
1. 개요 (Overview)
ESP32ETH-CAN485는 강력한 Wi-Fi/Bluetooth 기능을 가진 ESP32 MCU와 안정적인 유선 네트워크를 지원하는 Wiznet W5500 이더넷 칩셋을 결합한 올인원(All-in-One) 개발 보드입니다. 별도의 모듈 연결 없이 산업 현장에서 필수적인 CAN Bus와 RS485 통신을 기본 지원하여, 산업용 IoT 게이트웨이 및 제어기 개발에 최적화되어 있습니다.
2. 주요 사양 (Key Specifications)
구분 | 상세 내용 | 비고 |
|---|---|---|
메인 프로세서 | Espressif ESP32 | 듀얼 코어, Wi-Fi & Bluetooth 콤보 |
유선 네트워크 | Wiznet W5500 | 하드웨어 TCP/IP, 안정적인 이더넷 통신 지원 |
산업용 통신 | RS485 / CAN Bus | 트랜시버 내장, 별도 모듈 불필요 |
개발 환경 | Arduino IDE, ESP-IDF | 풍부한 라이브러리 및 예제 활용 가능 |
전원 및 I/O | USB-C 타입 전원/데이터, 확장 헤더 | 최신 인터페이스 적용 |
3. 핵심 특장점 (Key Features)
① 유무선 통신 이중화 (Wireless + Wired)
ESP32의 무선 통신(Wi-Fi)과 W5500의 유선 통신(Ethernet)을 동시에 활용 가능합니다.
네트워크 끊김 시 백업 라인으로 전환하거나, 보안이 필요한 데이터는 유선으로 처리하는 등 유연한 네트워크 구성이 가능합니다.
② 별도 모듈 없이 즉시 사용 가능한 산업용 인터페이스
기존 ESP32 개발 시 CAN이나 RS485를 쓰려면 별도의 '쉴드'나 '모듈'을 점퍼 케이블로 연결해야 하는 번거로움이 있었습니다.
이 보드는 회로적으로 CAN과 RS485 트랜시버가 내장되어 있어, 선정리가 깔끔하고 진동이 많은 산업 현장에서도 접촉 불량 걱정 없이 사용할 수 있습니다.
③ 풍부한 개발 자료 및 접근성
국내 개발자('천동이'님)가 직접 설계하고 공개한 **회로도, 예제 코드(Github 등)**가 있어 초기 진입 장벽이 낮습니다.
Wiznet W5500은 아두이노 및 임베디드 업계의 표준 이더넷 칩셋으로, 레퍼런스가 매우 방대하여 개발 속도를 단축할 수 있습니다.
4. 활용 분야 (Applications)
스마트 팩토리 게이트웨이: 설비의 RS485/CAN 데이터를 수집하여 이더넷/Wi-Fi로 서버 전송
빌딩 자동화 및 제어: 조명, 공조 시스템 제어 (Modbus RTU/TCP 변환 등)
스마트 팜: 센서 데이터 수집 및 액추에이터 제어
교육 및 프로토타이핑: 산업용 통신 프로토콜 학습 및 시제품 제작
5. 참고 자료 (References)
개발 자료 (회로도/예제):

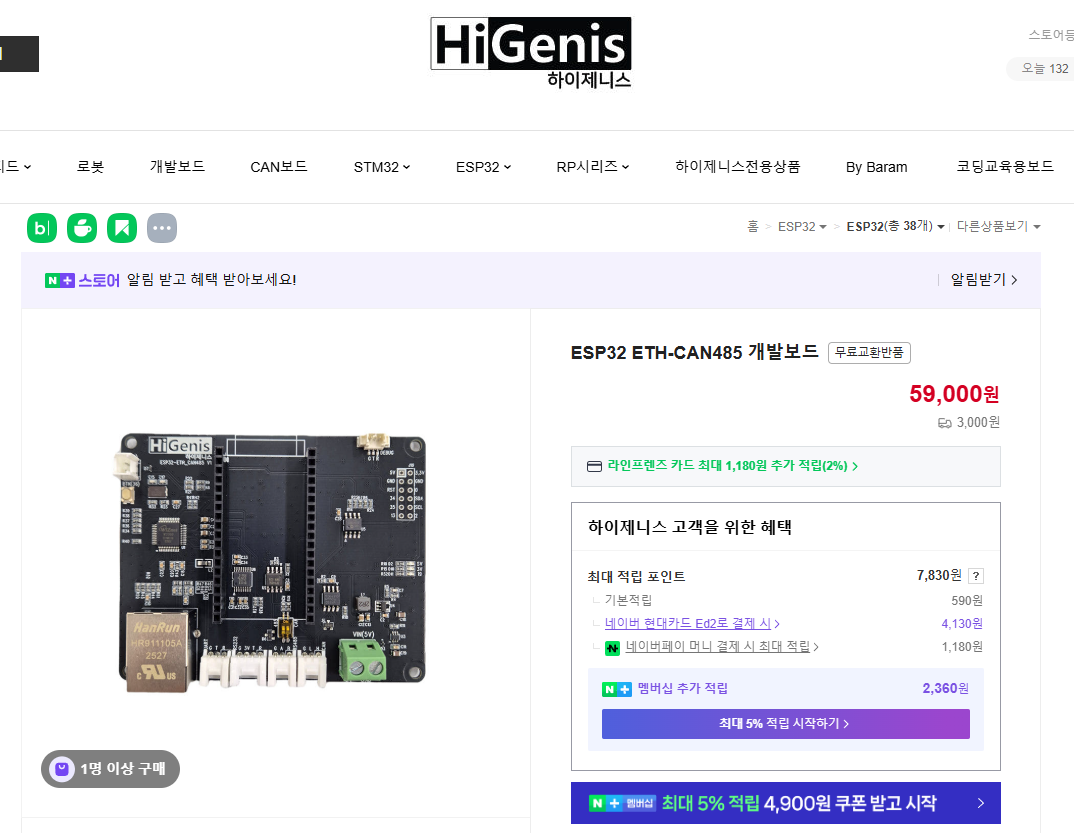

구매처 (상세 스펙):
https://smartstore.naver.com/higenis/products/12579642437
https://smartstore.naver.com/higenis
6. 예상 질문과 답변 (Q&A)
Q1. 이미 Wi-Fi가 되는 ESP32에 굳이 유선 이더넷(W5500)을 붙여야 하나요?
A. 네, 산업 현장의 통신 신뢰성(Reliability) 때문입니다. 공장이나 기계실은 전파 간섭이나 차폐로 인해 Wi-Fi가 불안정한 경우가 많습니다. W5500을 통해 유선망을 메인으로 사용하고, Wi-Fi는 설정용이나 백업망으로 구성하면 **'끊기지 않는 연결'**을 보장할 수 있어 제품의 안정성이 비약적으로 상승합니다.
Q2. 별도의 확장 보드 없이 CAN과 RS485를 바로 쓸 수 있나요?
A. 네, 가능합니다. 보통의 개발 보드는 트랜시버 모듈을 따로 사서 점퍼선으로 연결해야 하는 불편함이 있었지만, 이 제품은 CAN 및 RS485 트랜시버 칩이 보드에 내장되어 있습니다. 덕분에 선정리가 필요 없고, 진동이 있는 환경에서도 접촉 불량 없이 안정적인 통신이 가능합니다.
Q3. 개발 환경은 어떻게 되나요? 기존 펌웨어 엔지니어가 바로 쓸 수 있나요?
A. 진입 장벽이 매우 낮습니다. 전 세계적으로 가장 많이 쓰이는 Arduino IDE와 PlatformIO 환경을 완벽하게 지원합니다. W5500과 ESP32 모두 오픈소스 라이브러리와 예제가 방대하므로, 기존 임베디드 엔지니어라면 몇 시간 내에 데모 구동이 가능합니다.
Q4. PoE(Power over Ethernet) 기능도 포함되어 있나요?
A. 기본 모델은 PoE를 지원하지 않으며, USB-C 혹은 **외부 전원 터미널(5V~)**을 통해 전원을 공급받습니다. (※ 만약 PoE가 필수라면, 위즈네트의 W5500-PoE 모듈이나 별도의 PoE 스플리터를 조합하는 방안을 제안할 수 있습니다.)
Q5. 이 보드를 활용한 비즈니스 포인트는 무엇인가요?
A. **'비용 절감'**과 **'개발 속도'**입니다. 고가의 산업용 게이트웨이 장비 대신, 저렴한 ESP32+W5500 조합으로 동일한 기능을 구현할 수 있습니다. 특히 요즘 수요가 급증하는 **스마트 팩토리의 데이터 수집 장치(DAQ)**나 원격 제어기의 프로토타입을 가장 빠르게 만들 수 있는 최적의 솔루션입니다.
