[English] Preventing "Hidden" Failures: Allion’s Reliable Server Fan Testing with W5100

1. Overview

This project focuses on identifying potential server failures caused by thermal fatigue in cooling fans. Allion Labs developed a modular system to monitor the physical and electrical integrity of fans during long-term operation, ensuring that efficiency loss doesn't lead to system-wide crashes or data loss.

This solution is a component-exclusive test system designed to validate the reliability of server fans. By testing up to 15 individual fans simultaneously, it identifies potential failures in the fan's material and electrical performance before they are integrated into a larger server system.

1.1 Core HW Chips

WIZnet Network Chip: W5100

MCU: Arduino Controller (ATMega based)

2. Core Technology or Environment

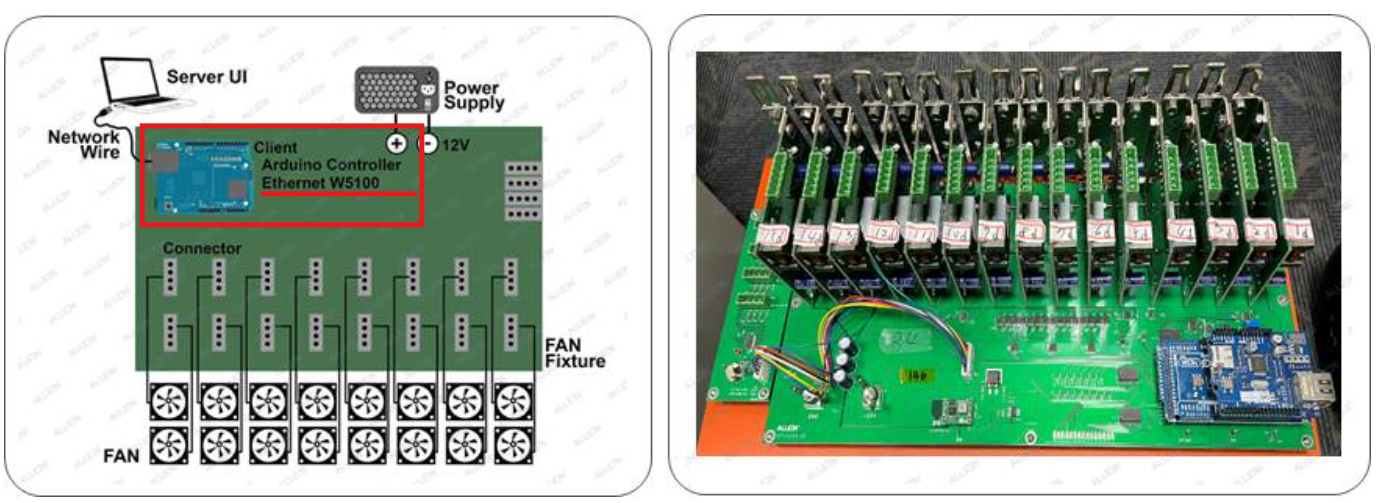

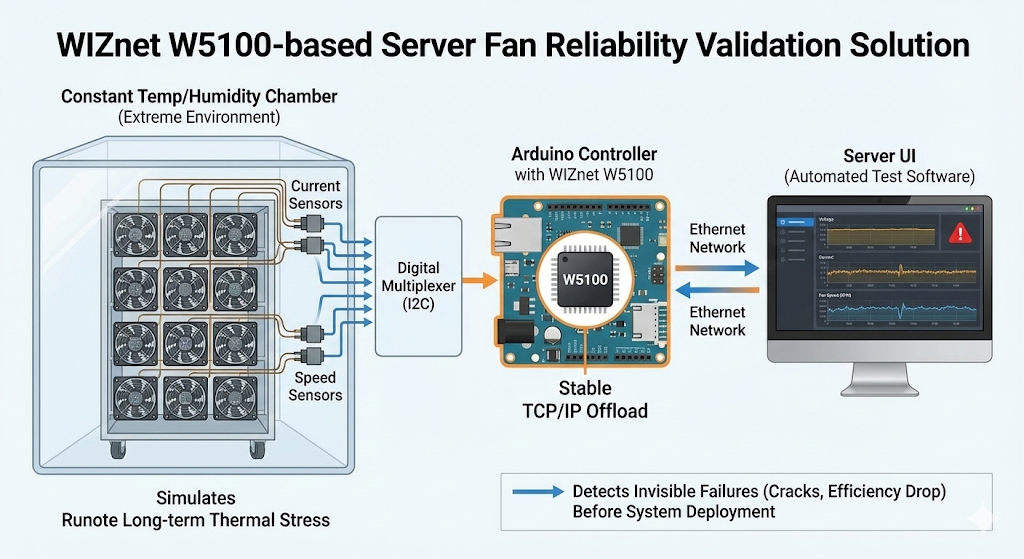

The testing takes place in Constant Temperature/Humidity Chambers that simulate extreme operational scenarios. The core technology is a Modular Test Fixture that can test up to 15 fans simultaneously, tracking current, voltage, and speed in real-time through automation software.

3. Development Story: The "Spinning" Illusion

During a long-term reliability test, Allion discovered a critical issue: even though the fans were still spinning, the high-temperature environment had caused the plastic materials to become brittle and crack. While the fans appeared functional, their efficiency had plummeted, proving that simple "on/off" monitoring is insufficient for mission-critical servers.

4. Core Purpose & WIZnet’s Contribution

The goal is to validate that fan components meet strict reliability standards before they are deployed in live data centers. WIZnet's W5100 provides the essential communication bridge:

Stable Network Monitoring: It connects the Arduino-based sensors to the Server UI, allowing the automation software to record precise electrical data (current/voltage) and speed.

Fail-Safe Connectivity: In a chamber where temperature and humidity fluctuate, the hardwired W5100 ensures that the "alert" signal reaches the user immediately if a fan deviates from its profile.

5. Tech Deep Dive: Decoding Fan Health

Think of a server fan like a marathon runner. Even if the runner is still moving, a "stress fracture" (brittle plastic) means they can't maintain the pace needed for the race. By using the W5100 to feed data into automation software, the system can:

Virtualize Groups: Divide 15 fans into groups for different tests like "Full Power" or "Power Cycle".

Detect Efficiency Drops: Monitor if a fan consumes more current to maintain the same speed, indicating internal damage.

6. Strategic Value & Scalability

Strategic Value: For companies like Allion, using the W5100 ensures a proven and stable Ethernet connection that is required for standardized certification environments.

Scalability: This setup is a perfect template for Predictive Maintenance in Smart Factories, where monitoring mechanical wear via electrical signatures can prevent costly production halts.

[국문 사례 분석] "보이지 않는" 고장을 막다: 위즈네트 W5100을 활용한 알리온의 서버 팬 신뢰성 검증

1. 개요

본 사례는 냉각 팬의 열 피로로 인해 발생하는 잠재적인 서버 장애를 식별하는 데 중점을 둡니다. 알리온(Allion)은 팬의 물리적, 전기적 무결성을 장기적으로 모니터링하는 모듈형 시스템을 개발하여, 팬 효율 저하가 시스템 충돌이나 데이터 손실로 이어지는 것을 방지합니다.

서버용 FAN(팬) 부품 자체의 신뢰성을 검증하는 전용 테스트 시스템입니다. 최대 15개의 팬을 동시에 테스트하여, 서버 시스템에 장착되기 전에 팬의 소재나 전기적 성능에서 발생할 수 있는 잠재적 고장을 찾아냅니다.

1.1 핵심 HW 칩에 대한 설명

WIZnet Network Chip: W5100

MCU: Arduino Controller (아두이노 컨트롤러)

2. 핵심 기술 또는 환경

테스트는 극한의 운영 시나리오를 시뮬레이션하는 항온항습 챔버 내부에서 진행됩니다. 핵심 기술은 최대 15개의 팬을 동시에 테스트할 수 있는 모듈식 테스트 설비로, 자동화 소프트웨어를 통해 전류, 전압, 속도 데이터를 실시간으로 추적합니다.

3. 개발 스토리: "돌고 있다"는 착각

장기 신뢰성 테스트 중 알리온은 결정적인 결함을 발견했습니다. 팬은 계속 회전하고 있었지만, 고온 환경으로 인해 플라스틱 소재에 취성이 생기고 균열이 발생하기 시작한 것입니다. 외관상으로는 작동하는 것처럼 보였으나 효율은 이미 급감한 상태였으며, 이는 단순한 회전 여부 확인만으로는 미션 크리티컬한 서버를 보호하기 부족하다는 것을 증명했습니다.

4. 핵심 목적 및 위즈네트의 기여

본 프로젝트의 목적은 팬 부품이 실제 데이터 센터에 배치되기 전, 엄격한 신뢰성 표준을 충족하는지 검증하는 것입니다. 위즈네트의 W5100은 필수적인 통신 브리지 역할을 합니다:

안정적인 네트워크 모니터링: 아두이노 기반 센서를 서버 UI에 연결하여 자동화 소프트웨어가 정밀한 전기 데이터(전류/전압)와 속도를 기록할 수 있게 합니다.

Fail-Safe 연결성: 온도와 습도가 급변하는 챔버 환경 내에서도 하드웨어 방식의 W5100은 팬이 설정된 범위를 벗어날 경우 사용자에게 즉시 알림을 전달합니다.

5. 핵심 기술 파헤치기: 팬의 건강 상태 해독하기

서버 팬이 여전히 동작하고 있더라도 '피로 골절(플라스틱 균열)'이 생겼다면 성능을 유지할 수 없습니다. W5100을 통해 자동화 소프트웨어로 데이터를 전송함으로써 시스템은 다음을 수행합니다:

그룹 가상화: 15개의 팬을 세 그룹으로 나누어 '최대 출력' 또는 '전원 사이클'과 같은 서로 다른 테스트를 동시에 수행합니다.

효율 저하 감지: 동일한 속도를 유지하기 위해 팬이 더 많은 전류를 소모하는지 모니터링하여 내부 손상을 감지합니다.
